意匠ウォッチ

発行日2024-10-03
公報種別意匠公報(S)
登録番号1781208
登録日2024-09-24
意匠に係る物品情報表示用画像
意匠分類N3-10W()
出願番号2023013683
出願日2023-07-03
意匠権者株式会社やまびこ
代理人弁理士法人エビス国際特許事務所

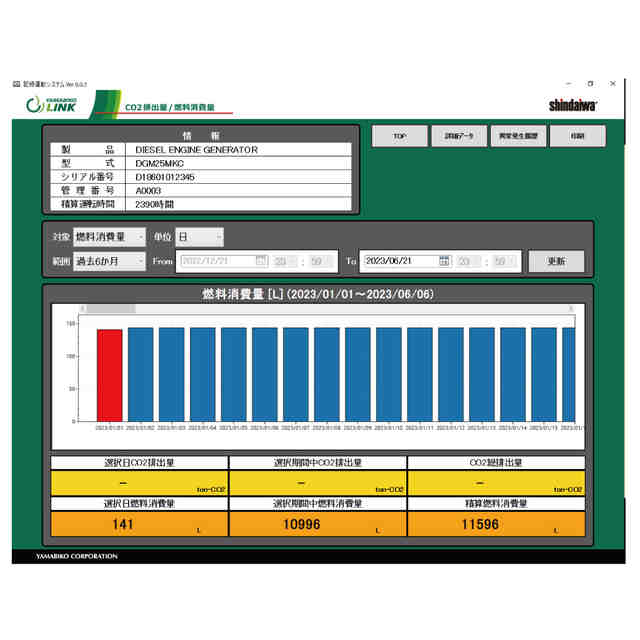

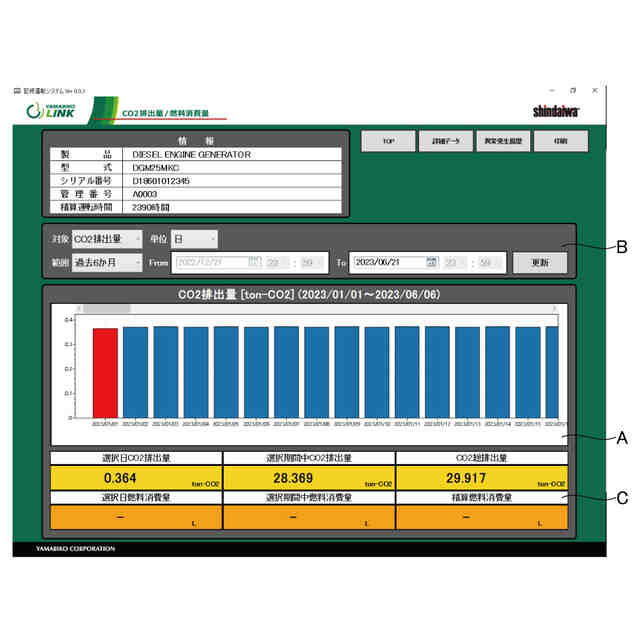

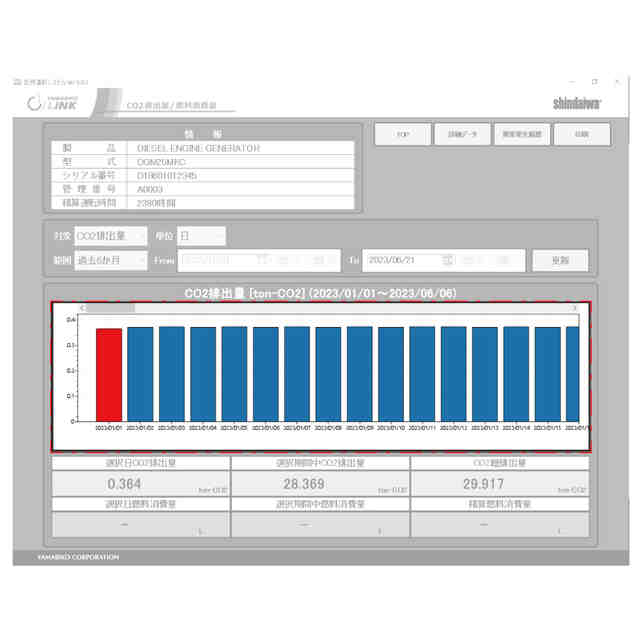

意匠に係る物品の説明本画像は、例えば発電機、発電機器を有する溶接機及びコンプレッサを備えたエンジン溶接機など(以下、総称して「エンジン作業機」といいます。)に係る各種の数値データを集計及び記録し、稼働情報として可視化するためのアプリケーションソフトウェアをインストールした機器に表示される画像の内、CO2排出量及び燃料消費量に関する数値データの一定期間における変化を稼働情報としてグラフで表示する画像である。本画像は、〔画像図〕、〔各部の名称を示す参考画像図〕及び〔使用状態を示す参考画像図1〕乃至〔使用状態を示す参考画像図2〕にて示すとおり、エンジン作業機に係るCO2排出量及び燃料消費量に関する数値データが棒グラフで表示される。本画像の棒グラフは、〔画像図〕及び〔使用状態を示す参考画像図〕を例にすると、縦軸がCO2排出量又は燃料消費量に関する数値データのデータ量を表し、横軸がグラフ全体で表示する範囲の期間及び1つの棒グラフで示す年月日などの時間の単位を表す。本画像が表示する棒グラフの対象の選択及び設定、並びにグラフ全体で表示する範囲の期間及び1つの棒グラフが表示する時間の単位の選択及び設定は、〔画像図〕及び〔各部の名称を示す参考画像図〕を例にすると、棒グラフを表示する符号A「グラフ表示部」の上方に位置する略長方形状の符号B「表示対象及び期間設定表示部」にて可能である。「表示対象及び期間設定表示部」内の「対象」は棒グラフが表示するCO2排出量又は燃料消費量の選択及び設定が可能であり、「範囲」はグラフ全体で表示する範囲の期間の選択及び設定が可能であり、「単位」は1つの棒グラフが示す年月日などの時間の単位の選択及び設定が可能である。棒グラフは、〔画像図〕及び〔使用状態を示す参考画像図1〕乃至〔使用状態を示す参考画像図2〕に示すとおり、1つの棒グラフが他の棒グラフと異なる色での表示が可能である。他の棒グラフと異なる色で表示の1つの棒グラフは、他の棒グラフも含めた棒グラフ全体から選択した1つであることを示しており、〔画像図〕、〔各部の名称を示す参考画像図〕及び〔使用状態を示す参考画像図1〕乃至〔使用状態を示す参考画像図2〕を例にすると、他の棒グラフと異なる色彩で表示の1つの棒グラフに関する各種の詳細な数値データが「グラフ表示部」の下方に位置する符号C「詳細数値表示部」に表示されている。CO2排出量と燃料消費量とは相関関係を有することから、本画像の棒グラフは、〔画像図〕及び〔使用状態を示す参考画像図1〕乃至〔使用状態を示す参考画像図2〕に示すとおり、CO2排出量の棒グラフと燃料消費量の棒グラフとが同一にて表示される。〔使用状態を示す参考画像図1〕は、CO2排出量を表示した棒グラフ表示である。〔使用状態を示す参考画像図2〕は、燃料消費量を表示した棒グラフ表示である。
意匠の説明明調子で表された部分以外が部分意匠として意匠登録を受けようとする部分である。一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界のみを示すものであり、一点鎖線の内側で表された部分は部分意匠として意匠登録を受けようとする部分である。部分意匠として意匠登録を受けようとする部分の内、すべての文字及び数字は意匠登録を受けようとする部分以外の部分である。

関連意匠
