発行日2024-09-06
公報種別意匠公報(S)
登録番号1779260
登録日2024-08-28
意匠に係る物品膝掛け
意匠分類C1-140(寝具、床敷物、カーテン等)
出願番号2024005230
出願日2024-03-13
意匠権者株式会社ケアウィル
代理人個人
意匠に係る物品の説明本物品は、車椅子の利用者のための膝掛けである。

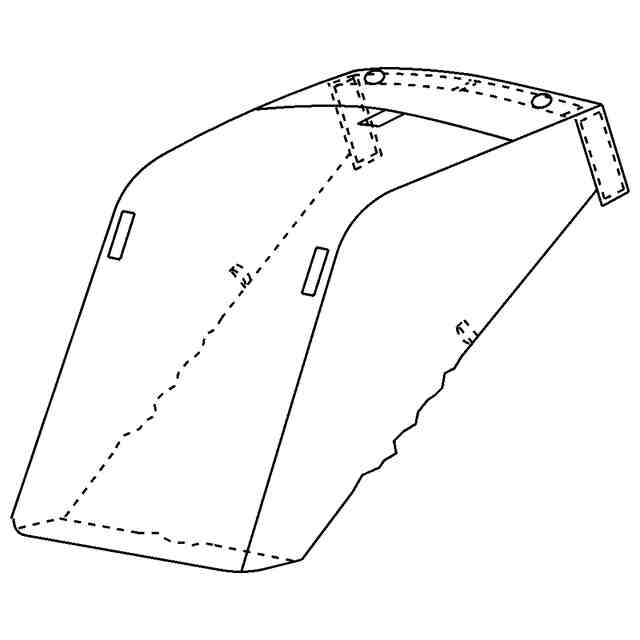

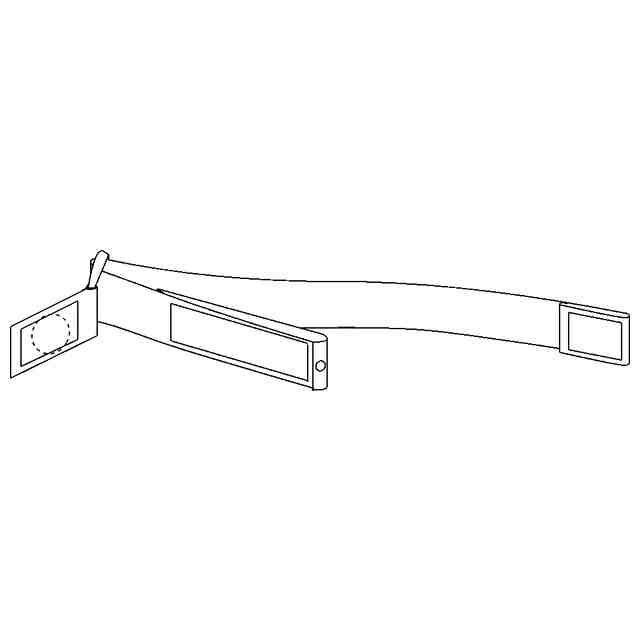

意匠の説明本体部と、左右一対の帯状のストラップと、を有し、ストラップにより車椅子あるいは着用者に取付け可能である。本体部は、前身頃と、一対の側部と、底部とを有して構成されている。底部は前身頃の下部及び一対の側部の下部とともに着用者の足先を包む袋部を形成する。前身頃、側部、底部はポリエステルやナイロンの布地で形成されており、本体部は全体としても布地のような柔軟な風合いである。6面図は着用時の本体部の形態を示す。本体部の上端部(ウェスト側の端部)に沿って帯状の芯材が備えられている。芯材は前身頃の上端部に設置された主部と、側部の上端部に設置された一対の延在部と、を有している。主部は前身頃の左右方向の中央部において折り曲げ可能である。また、前身頃の上端部の左右の端部において一対の延在部が主部に対して折り曲げ可能である。膝掛を仕舞う際、折り曲げられた芯材に本体部を巻き取ることができる。前身頃の大腿を覆う部分にはポケットが形成されている。前身頃を構成する生地がZ字状に折られ、裏面側の2枚の折り重なる部分が縫い付けられることによりポケットが形成され、表側の1枚にはポケットの縫い目が及んでいない。一対の側部における前身頃と反対側の周縁部の中央部裏側にはゴムループが設けられており、紐などを通してゴムループを車椅子のパイプ等に取付けることができる。ストラップはスナップボタンにより基端において本体部に着脱自在、かつ、回転可能に取付けられる。ストラップは、基端ストラップと、アジャスタと、メインストラップと、を有して構成されている。メインストラップは折り返すようにしてアジャスタに挿通されている。メインストラップの一端には両者を連結するためのスナップボタンが備えられており、ループ状に連結されたストラップを着用者の首に掛けることができる。また、各ストラップには第1の面ファスナー要素と、第2の面ファスナー要素と、第3の面ファスナー要素が備えられている。第1の面ファスナー要素は基端ストラップに設置されている。第2の面ファスナー要素はメインストラップの一端に設置されている。第3の面ファスナー要素はメインストラップの他端に設置されている。第2の面ファスナー要素は同じストラップの第1の面ファスナー要素と着脱自在である。また、一方のストラップの第3の面ファスナー要素は他方のストラップの第3の面ファスナー要素と着脱自在である。
