発行日2024-09-03
公報種別意匠公報(S)
登録番号1778999
登録日2024-08-26
意匠に係る物品アダプター
意匠分類J7-500(医療機械器具)
出願番号2024003760
出願日2024-02-22
意匠権者コスモグッドネスピーティーイーエルティーディー
代理人個人

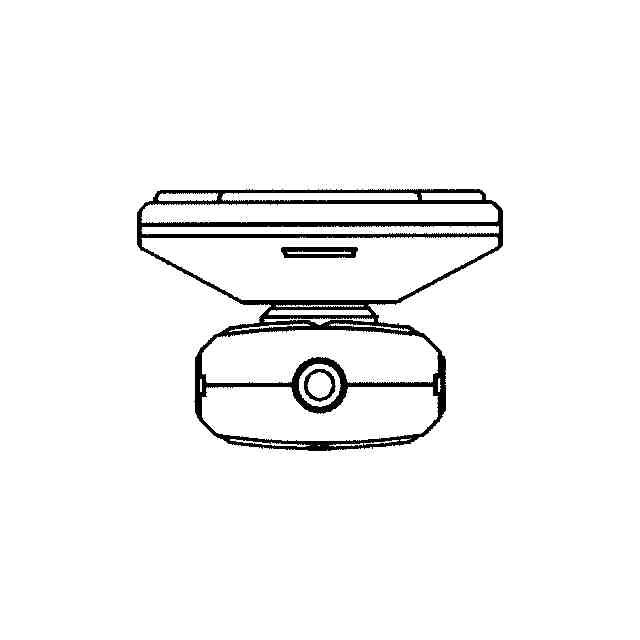

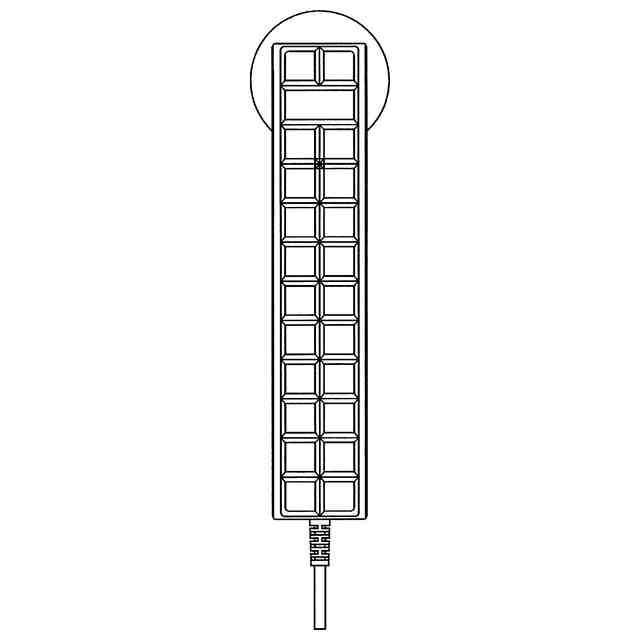

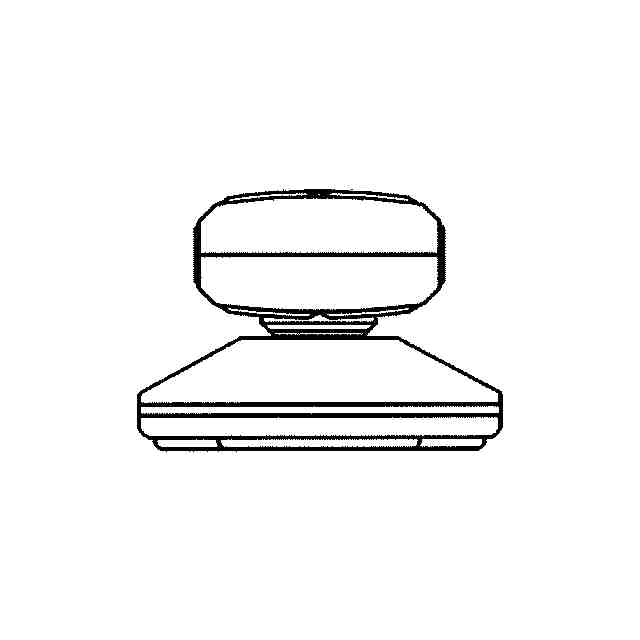

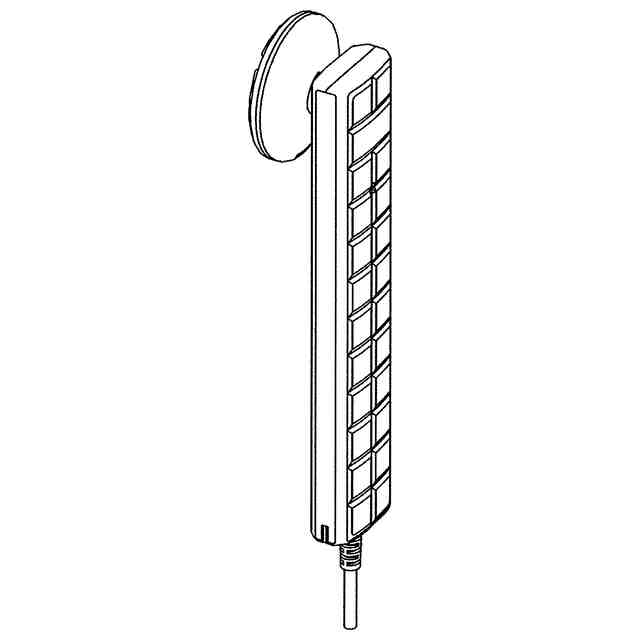

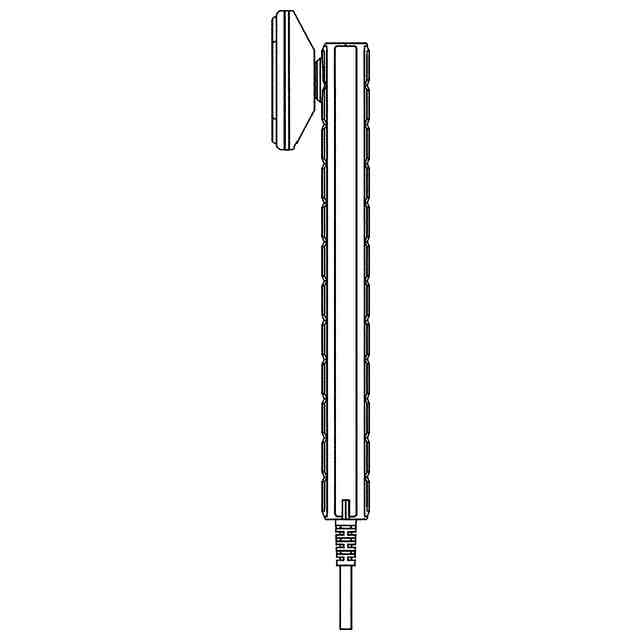

意匠に係る物品の説明本物品は、例えば生体用の低周波発信器、電位治療器等の治療器に接続して、その治療器が出力する治療用電圧及び電流を円盤型の端子部から生体に印加したり、端子部を振動させて生体をマッサージしたりするためのアダブターである。六図面及び斜視図に示すように、本物品のアダプターは矩形断面で棒状の本体に円盤型の端子部が設けられたものである。参考斜視図に符号を付して示すように、治療器Bの裏面側に、端子部A1を嵌め込むための凹所Cと本体A2を保持するための保持部Dとを形成して、アダプターAの不使用時に、アダプターAを治療器Bの裏面側に邪魔にならないように保持させる構造にすることができる。アダプター使用時には、凹所Cと係止部DからアダプターAを取り外し、アダプターAの本体A2の下部の接続端A3に接続されるカールコード〈図示省略)等のコードを治療器Bに接続し、コードを経由して電位または振動信号が供給される。
意匠の説明

関連意匠
