意匠ウォッチ

発行日2024-08-29
公報種別意匠公報(S)
登録番号1778716
登録日2024-08-21
意匠に係る物品信号変換器
意匠分類H6-20(電子情報処理・記憶機械器具)
出願番号2024004867
出願日2024-03-08
意匠権者株式会社エムジー
代理人
意匠に係る物品の説明本物品は、各種センサ等から入力信号が入力され、入力信号の信号形態を変換した出力信号を出力する信号変換器であり、例えば工業計測制御の分野で使用される。本物品は、例えば、入力信号を工業用電流信号に変換したり、アナログの入力信号をデジタルの出力信号に変換したり、入力信号から絶縁された出力信号に変換したりすることができます。本物品の端子台には、複数の固定部が設けられている。固定部には、入力信号用の電線、又は、出力信号用の電線が挿入されスプリング機構を用いて固定される。入力信号用の電線から供給された入力信号は筐体部に収容された電気回路で処理される。電気回路で生成された出力信号は出力信号用の電線を介して外部に出力される。電気回路で発生する熱は通気口等を介して外部に放出される。筐体部は爪部を用いてラックに固定することができる。透明部は筐体部の上部に設けられた透明の部材である。

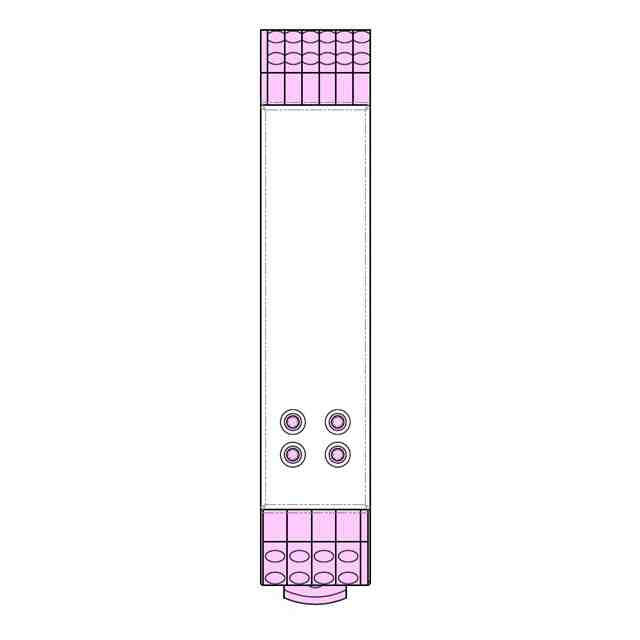

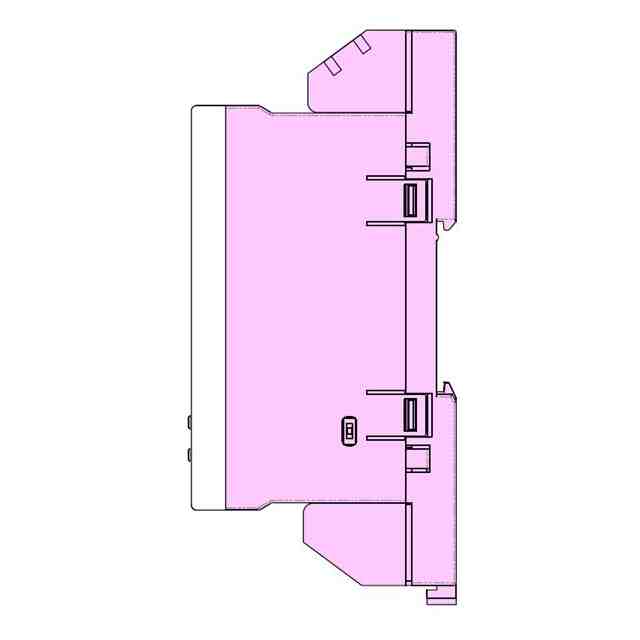

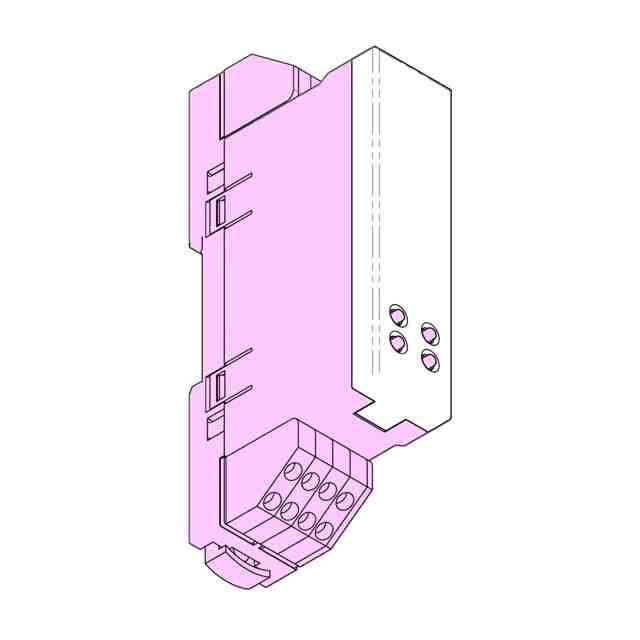

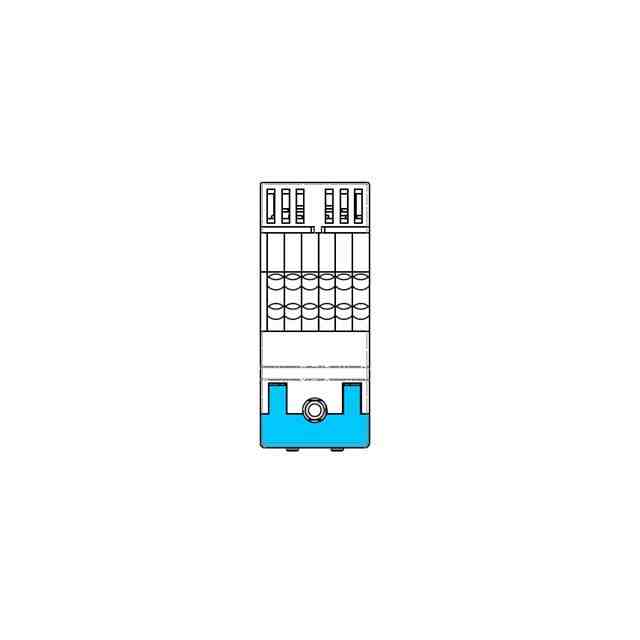

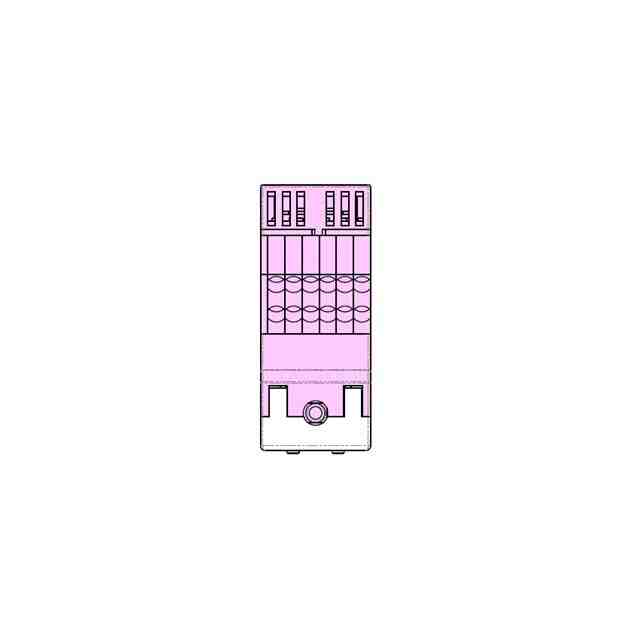

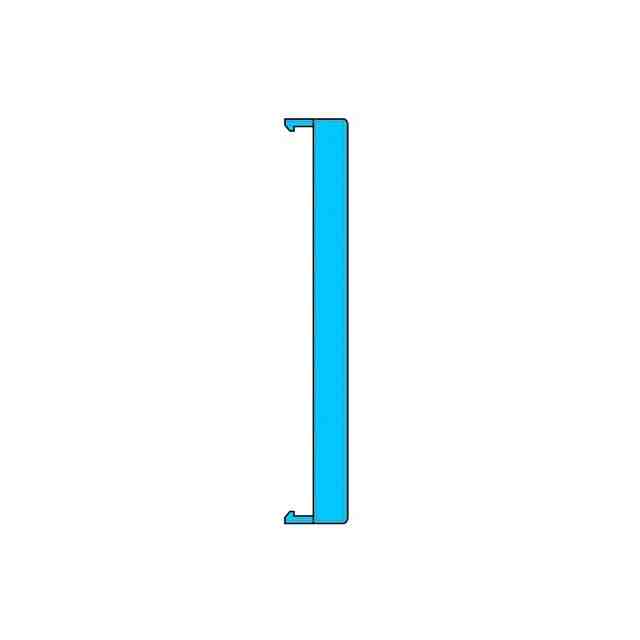

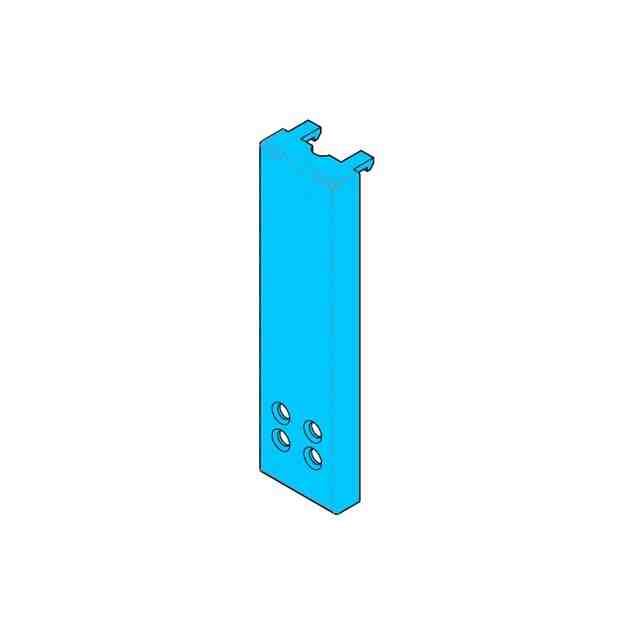

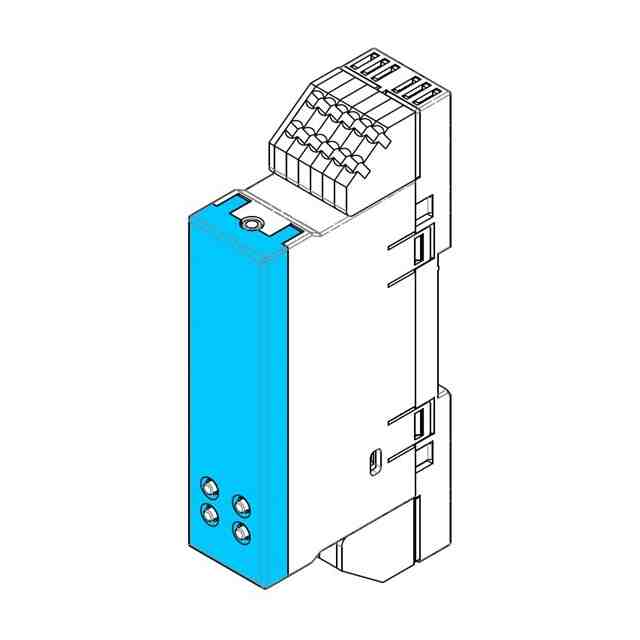

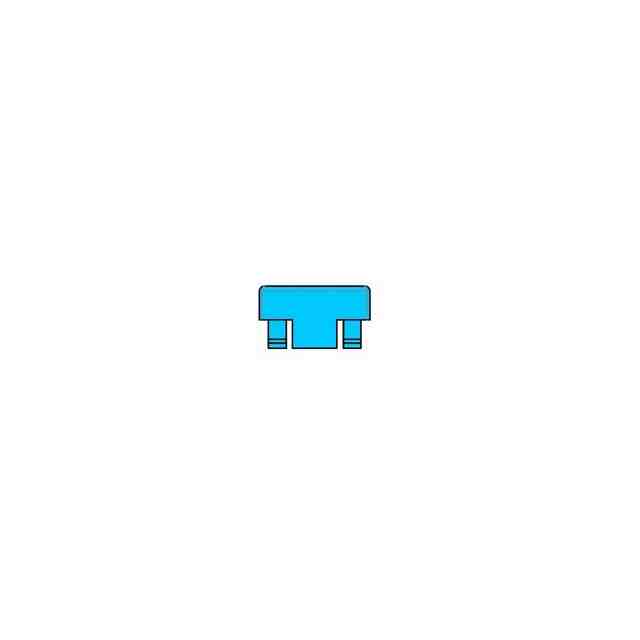

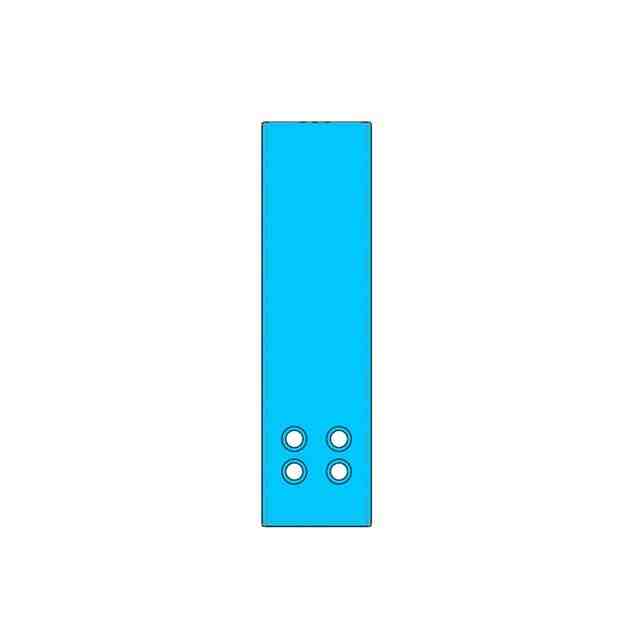

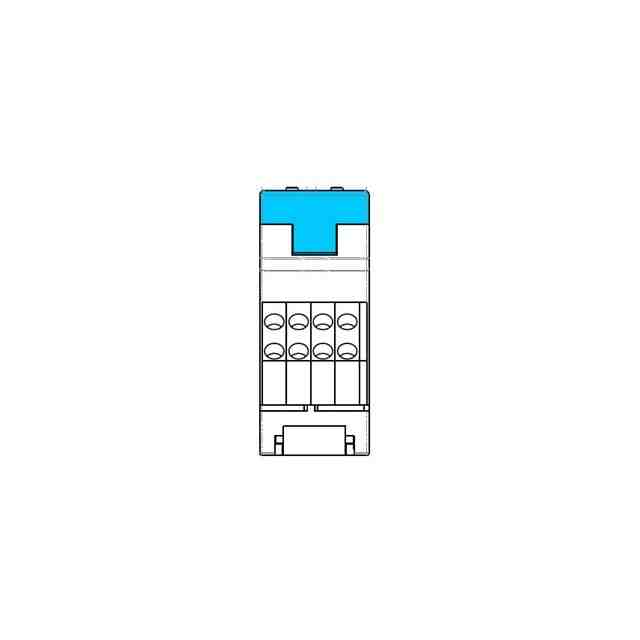

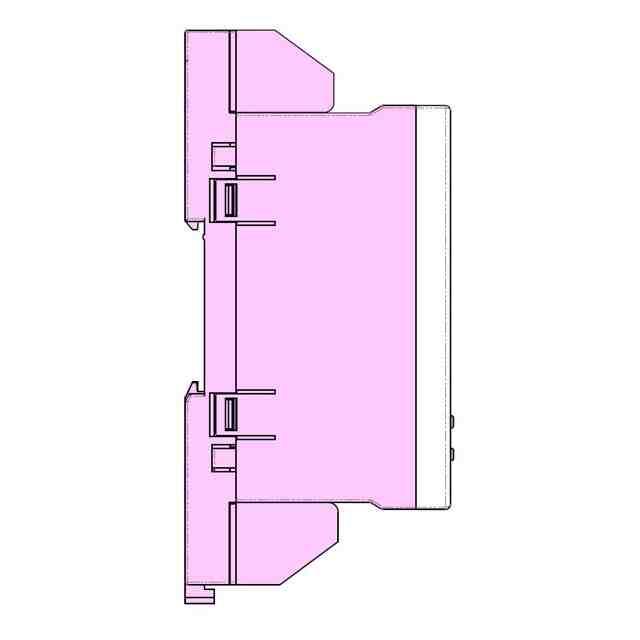

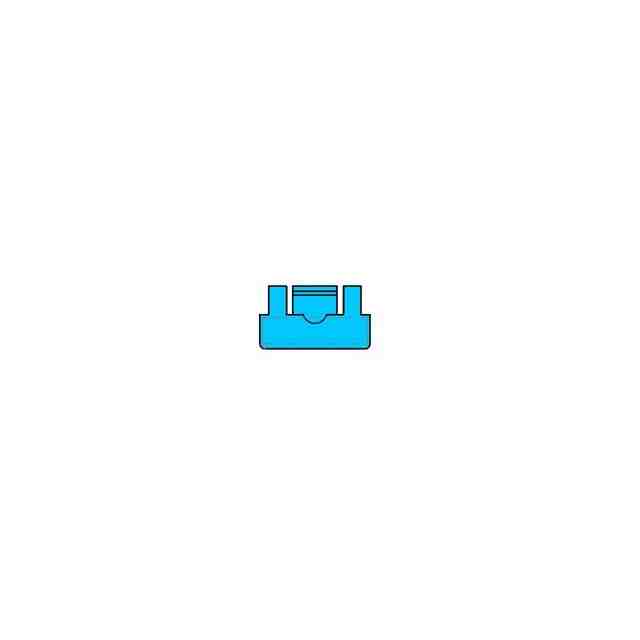

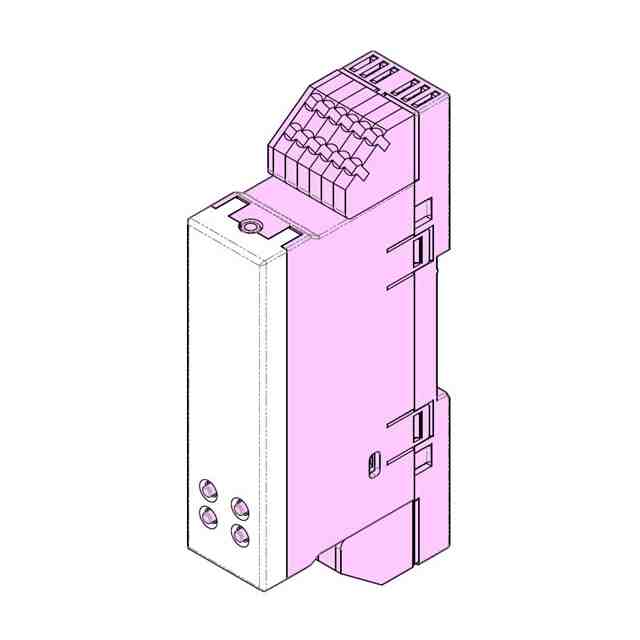

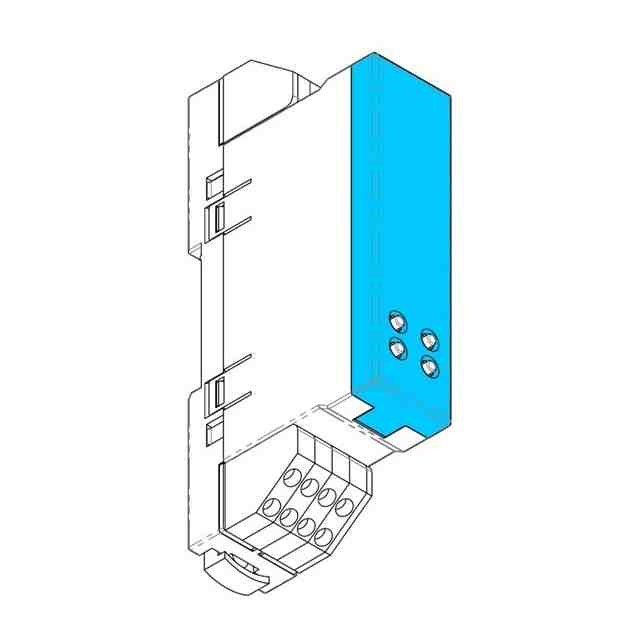

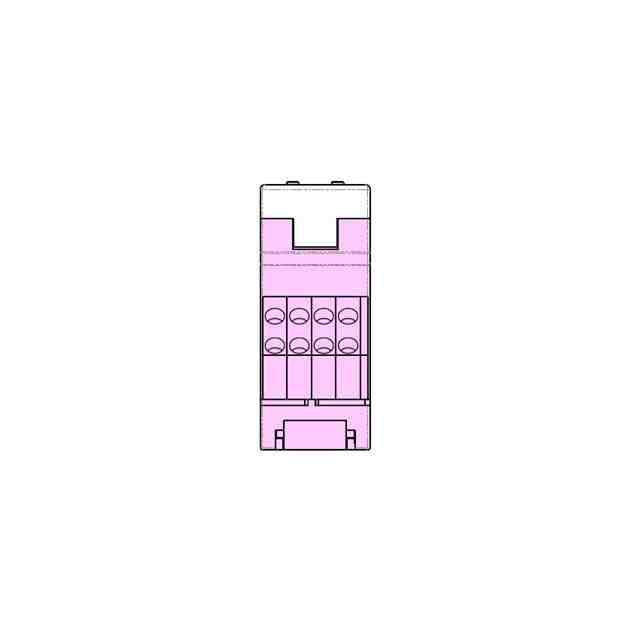

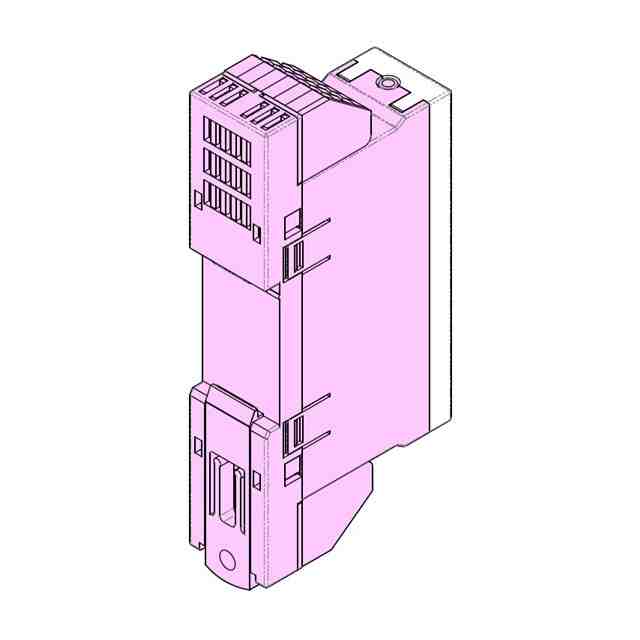

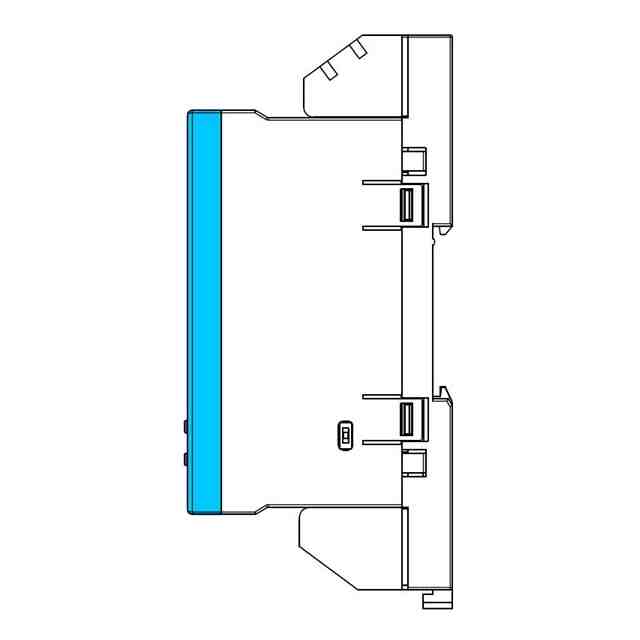

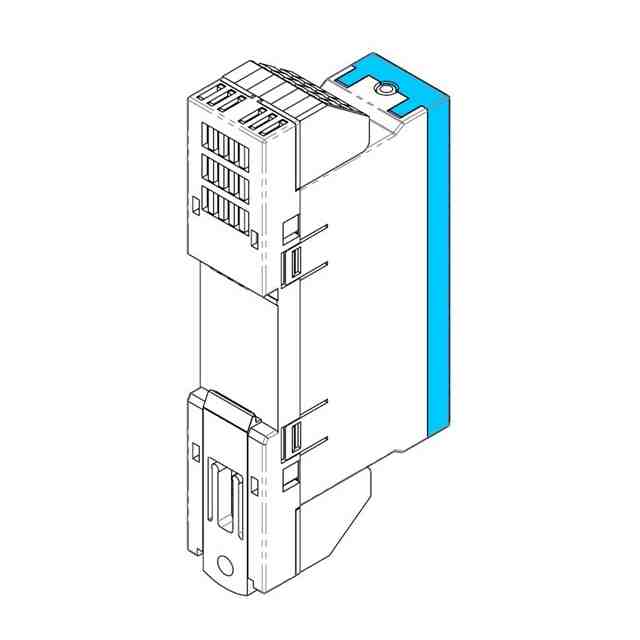

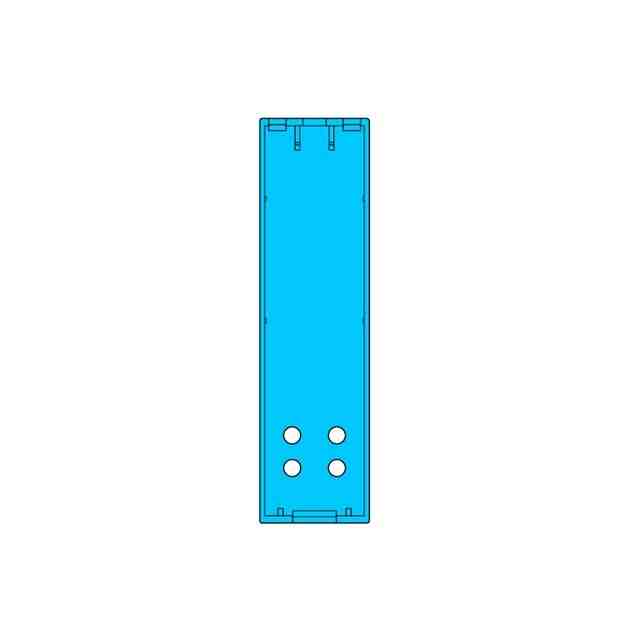

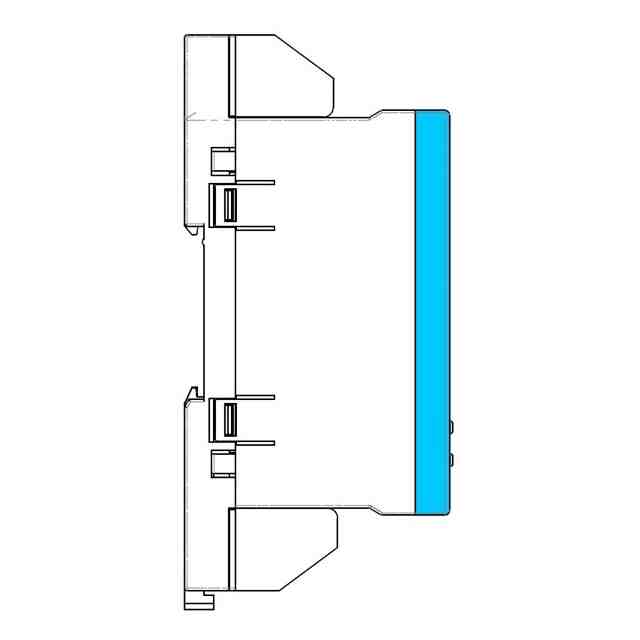

意匠の説明桃色に着色した部分は、部分意匠として意匠登録を受けようとする部分以外の部分を示す。「透明部を示す参考正面図」、「透明部を示す参考右側面図」、「透明部を示す参考左側面図」、「透明部を示す参考平面図」、「透明部を示す参考底面図」、「透明部を示す参考正面側上方斜視図」、「透明部を示す参考正面側下方斜視図」、「透明部を示す参考背面側上方斜視図」、「透明部のみを示す参考正面図」、「透明部のみを示す参考背面図」、「透明部のみを示す参考右側面図」、「透明部のみを示す参考左側面図」、「透明部のみを示す参考平面図」、「透明部のみを示す参考底面図」、「透明部のみを示す参考正面側上方斜視図」、「透明部のみを示す参考背面側上方斜視図」において水色で着色した部分は透明である。各図において、物品の表面に表された弧状または直線状の細線は、いずれも立体表面の形状を表す線である。

関連意匠
