発行日2025-09-03
公報種別意匠公報(S)
登録番号1778573
登録日2024-08-20
意匠に係る物品活性成分投与補助具
意匠分類J7-100(医療機械器具)
出願番号2024001713
出願日2024-01-29
意匠権者久光製薬株式会社
代理人個人,個人,個人

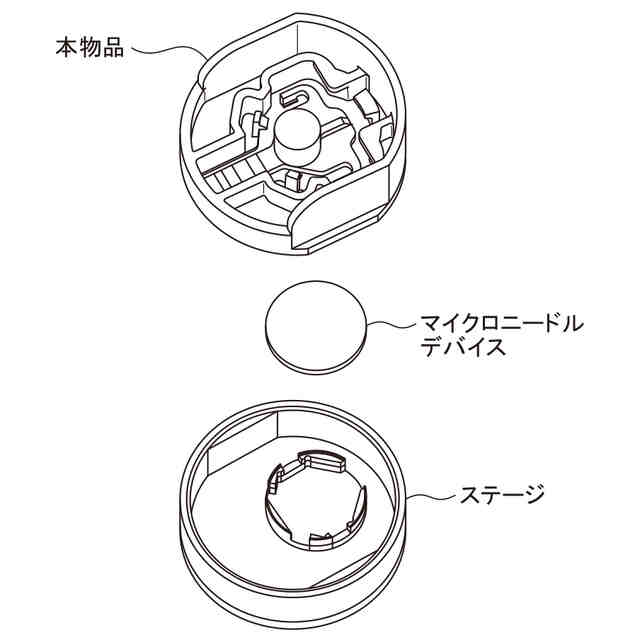

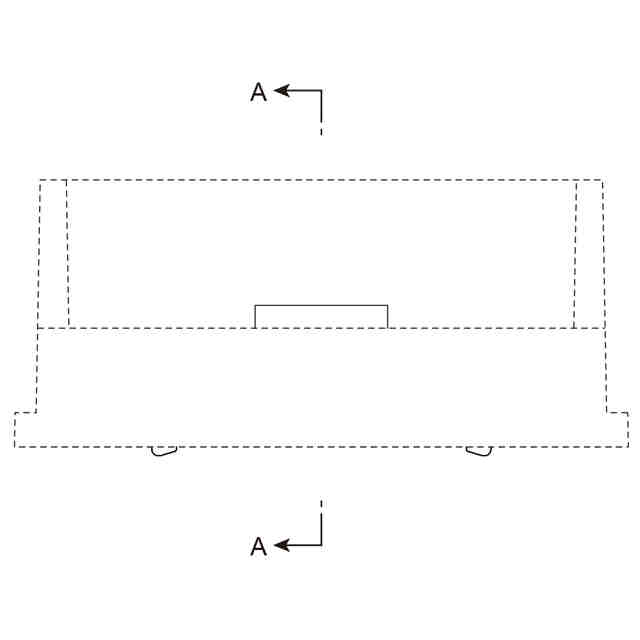

意匠に係る物品の説明本物品は、薬剤等の活性成分を投与するためのマイクロニードルデバイスを皮膚に適用するために用いる補助具である。使用者は、本物品を用いることで、手で直接にマイクロニードルデバイスを適用する場合よりも適切な力でマイクロニードルデバイスを皮膚に適用することができる。使用に際しては、本物品にマイクロニードルデバイスをセットする。マイクロニードルデバイスをセットすると、「変化した状態のA-A断面図」に示すように、スイッチ部(アーム部及びピストン部)が上方に持ち上がる。マイクロニードルデバイスをセットした状態において、ストッパ部とリブ部はマイクロニードルデバイスを支持し、庇部は本物品の上方からマイクロニードルデバイスが飛び出ないようにマイクロニードルデバイスを押さえる。使用者は、マイクロニードルデバイスをセットした状態で本物品の背面部側を皮膚の上に置き、ピストン部を皮膚の方向に向かって押し込む。そうすると、爪部がマイクロニードルデバイスを把持する。更にピストン部を押し込むと、マイクロニードルデバイスは、ストッパ部側面の突起部を乗り越え、下方に進み、皮膚に到達する。これにより、マイクロニードルを皮膚に当接するかまたは皮膚を穿刺することができる。本物品は、爪部がマイクロニードルデバイスを把持するため、使用者が本物品を皮膚から離した際、マイクロニードルデバイスは本物品と共に皮膚から離れる。本物品にマイクロニードルデバイスをセットする際は、「使用状態を示す参考図」に示すようにステージを用いることもできる。

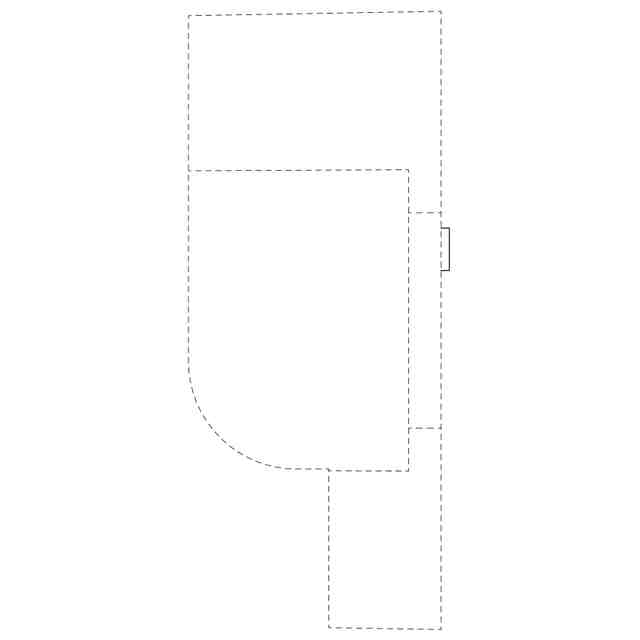

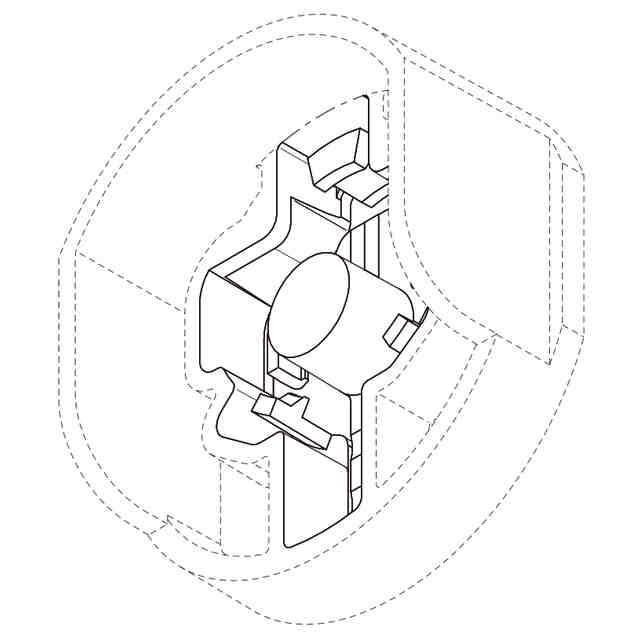

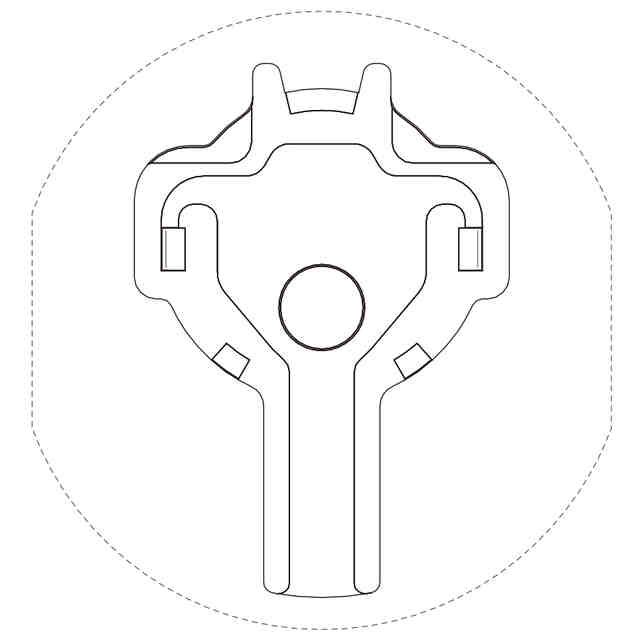

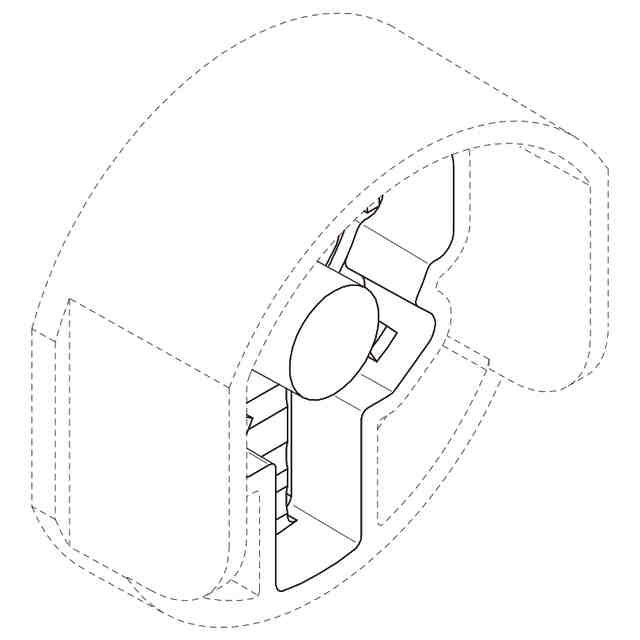

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。一点鎖線は部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。各図において、物品の表面部に表された細線は、いずれも立体表面の形状を表す線である。

関連意匠
