発行日2024-08-26
公報種別意匠公報(S)
登録番号1778439
登録日2024-08-16
意匠に係る物品コロローラー付きパレット
意匠分類D6-43(室内整理用家具・用具)
出願番号2024000908
出願日2024-01-19
意匠権者グリーンパル株式会社
代理人個人

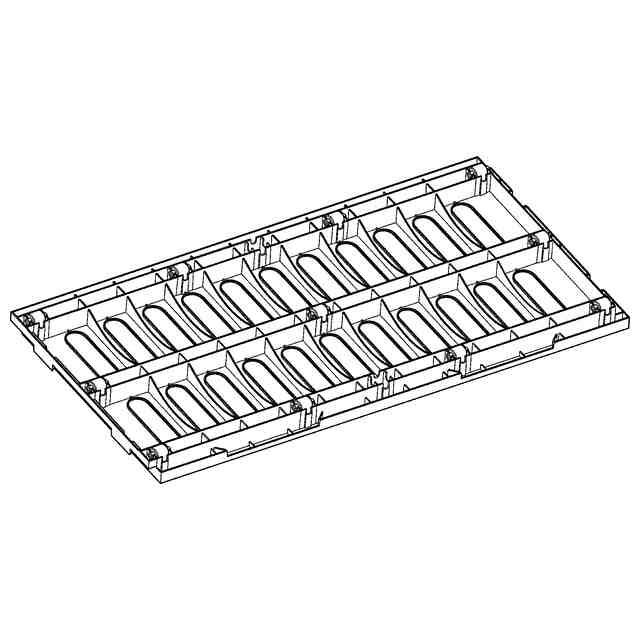

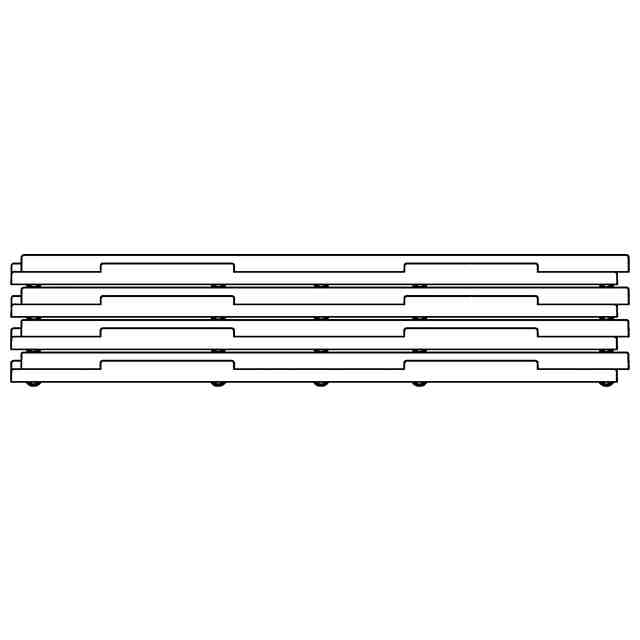

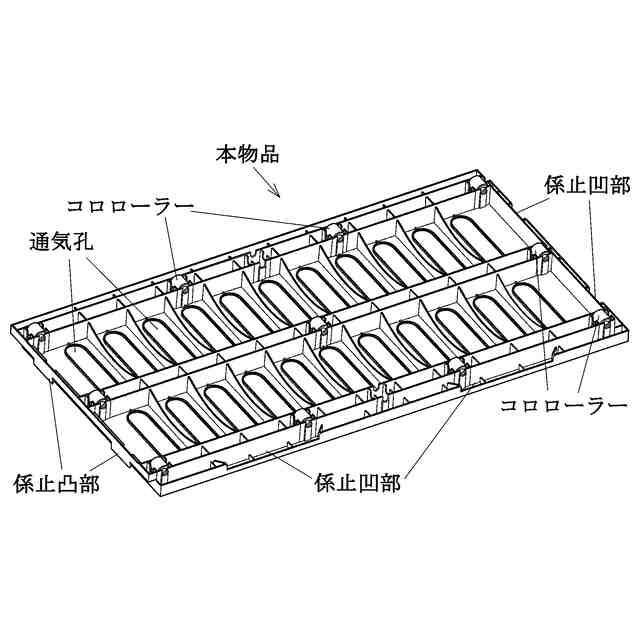

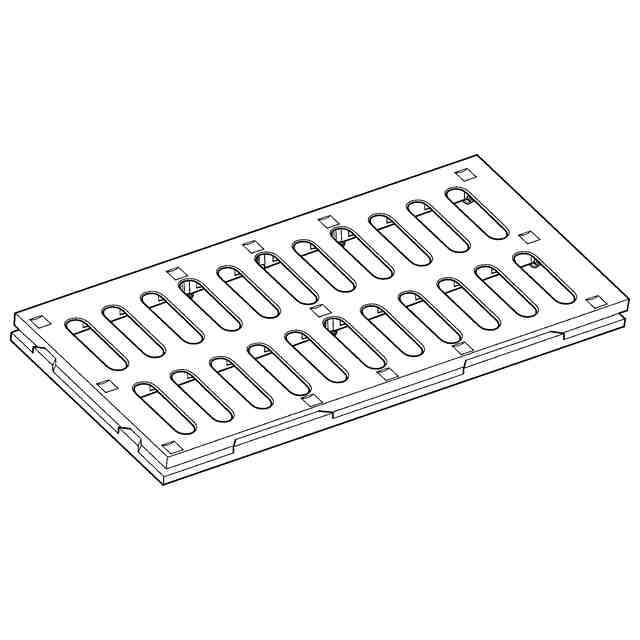

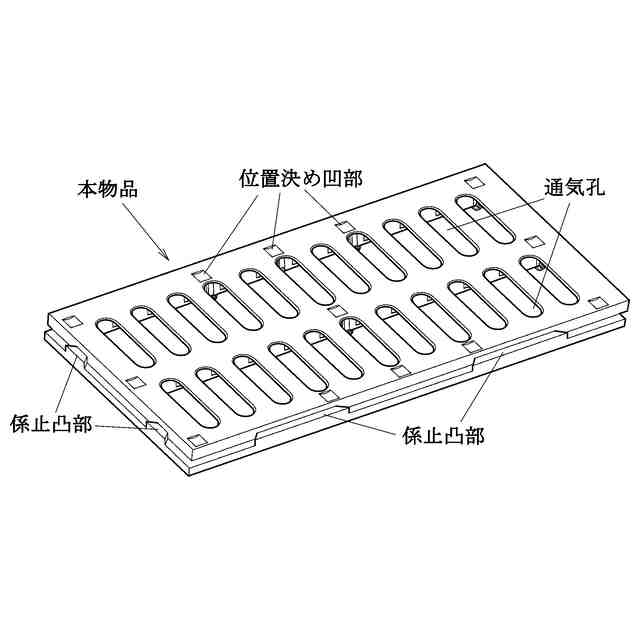

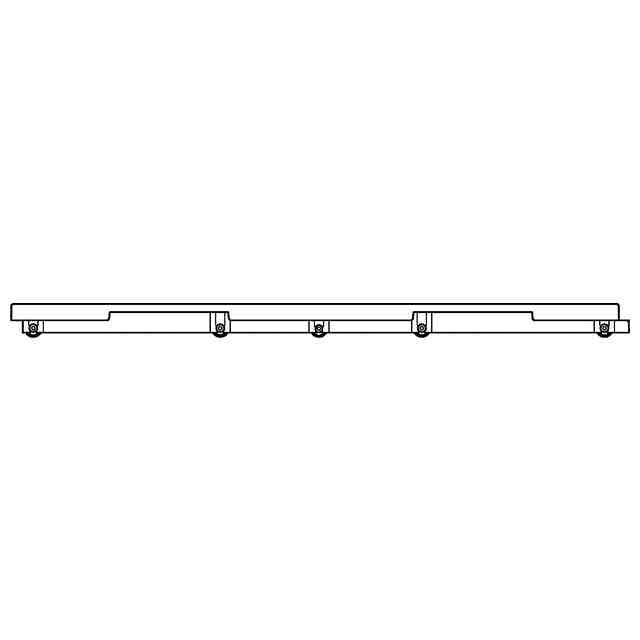

意匠に係る物品の説明本物品は、布団や衣装ケース等を載置するコロローラー付きパレットであって、「参考斜視図1」,「参考斜視図2」のように、パレットには通気孔が並設され、また、パレット下面にはコロローラーが着脱自在に設けられている。また、本物品は、「連結状態を示す縮小斜視図」のように、複数のパレットを前後左右に連結することができ、連結のための係止凸部,係止凹部がパレットの4つの各辺に設けられている。また、本物品は、「積み重ね状態を示す正面図」のように、積み重ねるパレットのコロローラーをパレット上面に設けられた位置決め凹部に合わせることで荷崩れしなくなる。更に、本物品は、「コロローラーの転動方向を90度切り替えた状態を示す斜視図」のように、コロローラーの向きを変えることで、パレットを前後方向または左右方向に移動させることができるように構成されている。尚、本物品は合成樹脂製であり、幅約74cm,奥行約37cm,高さ約4cmである。

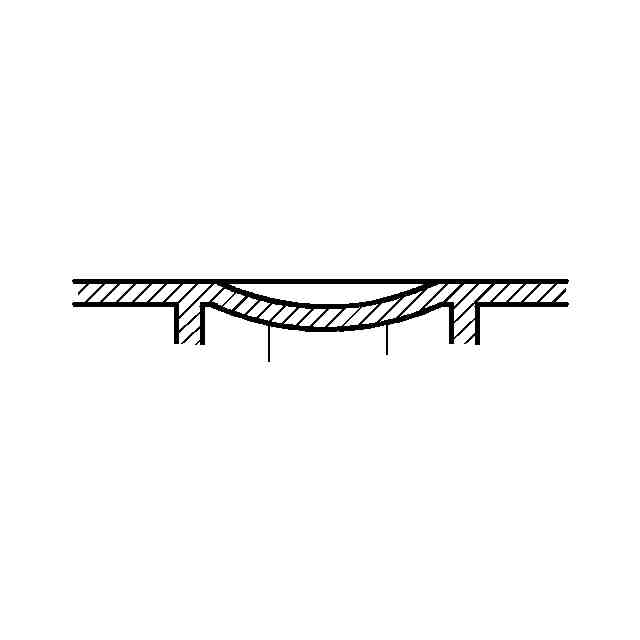

意匠の説明各図中にあらわされた細線は立体表面の形状を特定するためのものである。

関連意匠
