発行日2024-07-29
公報種別意匠公報(S)
登録番号1776600
登録日2024-07-19
意匠に係る物品足裏マッサージ器
意匠分類J7-160(医療機械器具)
出願番号2024007630
出願日2024-04-11
意匠権者株式会社トキワ
代理人個人

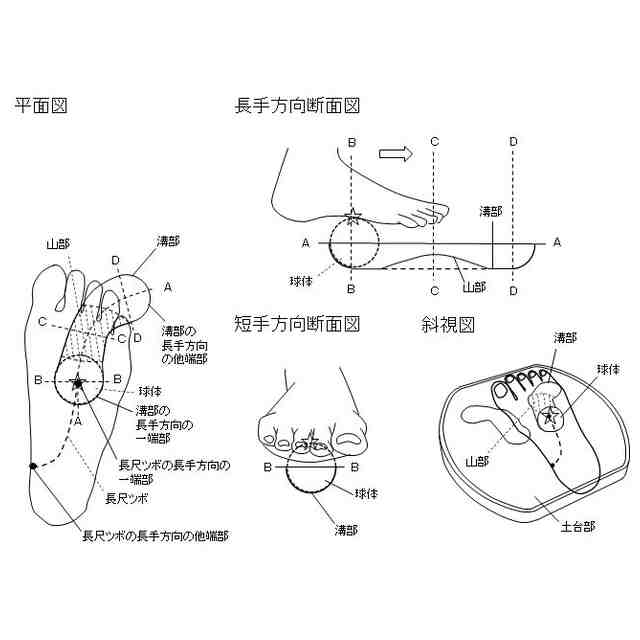

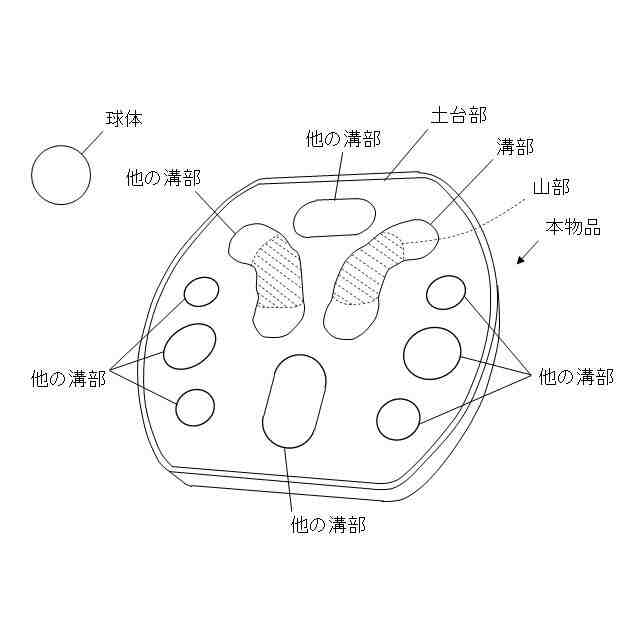

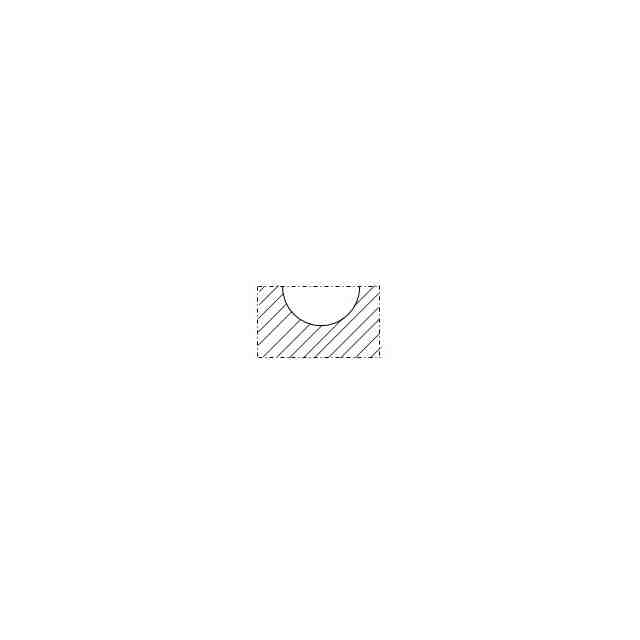

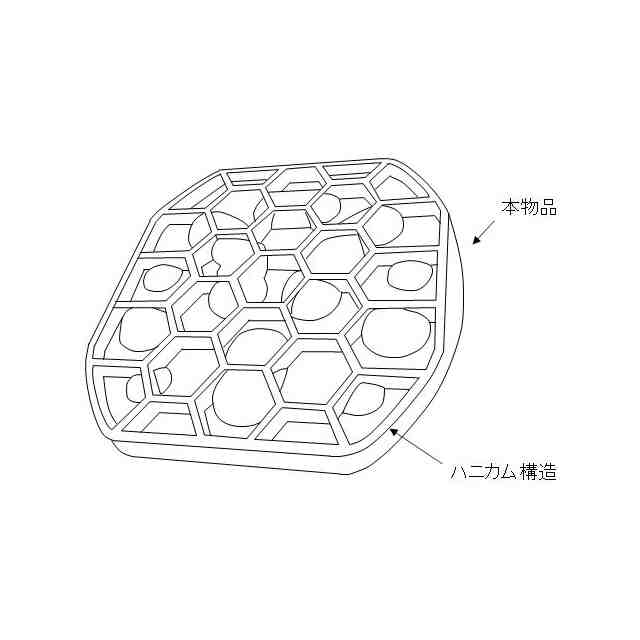

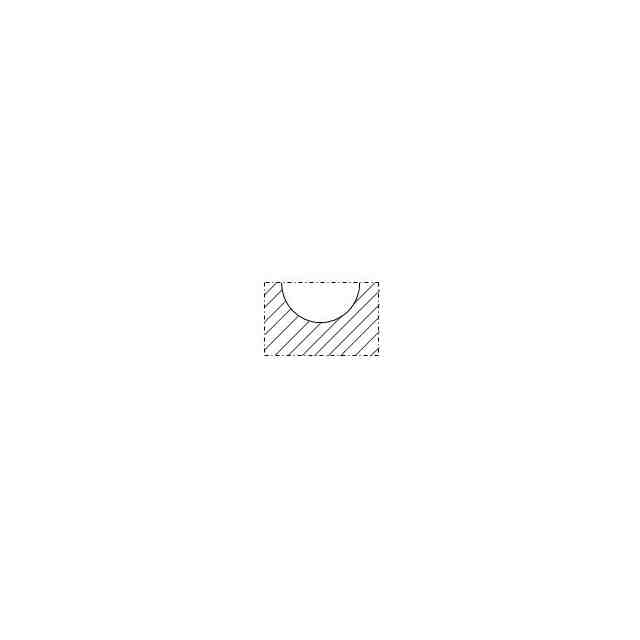

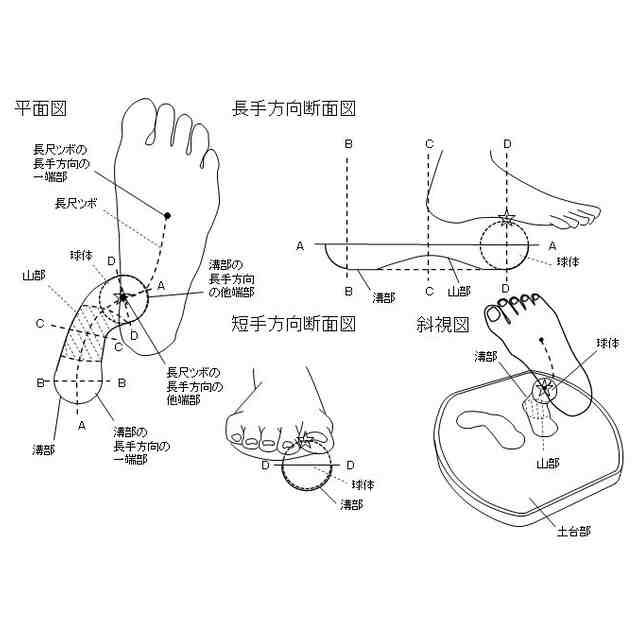

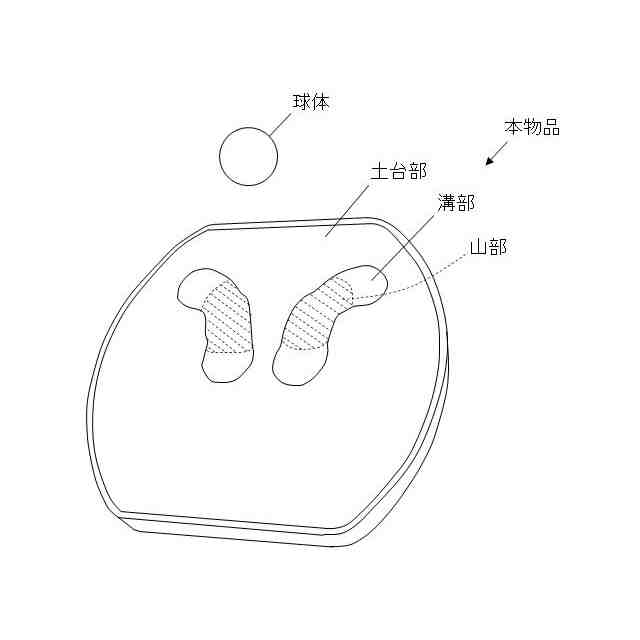

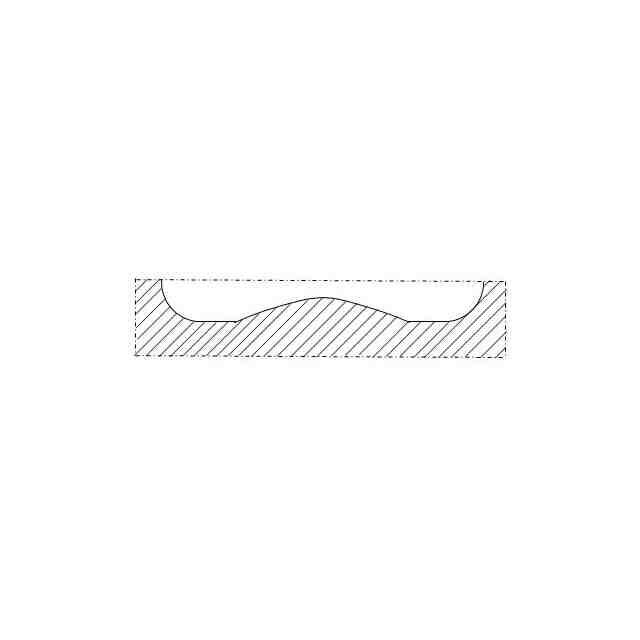

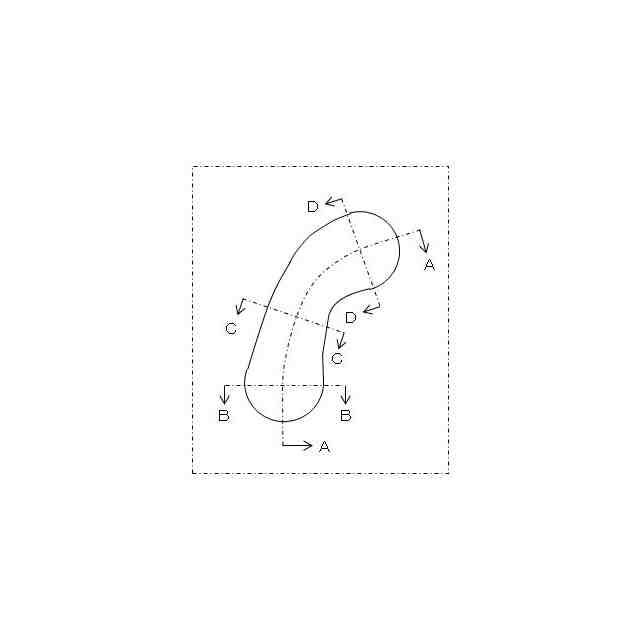

意匠に係る物品の説明本物品は、足裏をマッサージするための足裏マッサージ器である。本物品は、土台部と、溝部と、山部と、を備える。溝部は、土台部に設けられ、長手方向の長さが、人の足裏に存在する長尺ツボの長さに対応し、短手方向の長さが、球体の直径に対応し、短手方向の断面形状が、球体の断面形状の下方曲面に一致する。山部は、平面拡大図と、A-A線断面図と、B-B線断面図と、C-C線断面図と、D-D線断面図に示すように、溝部の内部曲面のうち、溝部の長手方向の中央付近に設けられ、溝部の内部曲面の最低位置から、溝部の長手方向に沿って、所定の高さまで傾斜して盛り上がって、その後、溝部の内部曲面の最低位置まで盛り下がる。使用状態を示す参考図1-3に示すように、球体が溝部の長手方向の一端部に置かれた状態で、ユーザが、長尺ツボの長手方向の一端部を球体に押さえて、長尺ツボの長手方向の他端部に向かって、球体を転がすことで、球体が、山部を昇降して、長尺ツボを刺激する。応用例を示す参考正面斜視図に示すように、溝部と左右対称の形状や大小の半球状、上下方向の半楕円球状、左右方向の半楕円球状の他の溝部を土台部に設けることが出来る。又、応用例を示す参考背面斜視図に示すように、本物品は、土台部の背面に、ハニカム構造を設けることで、ユーザが本物品を足裏で強く押しても、本物品は、それに対抗することが出来る。

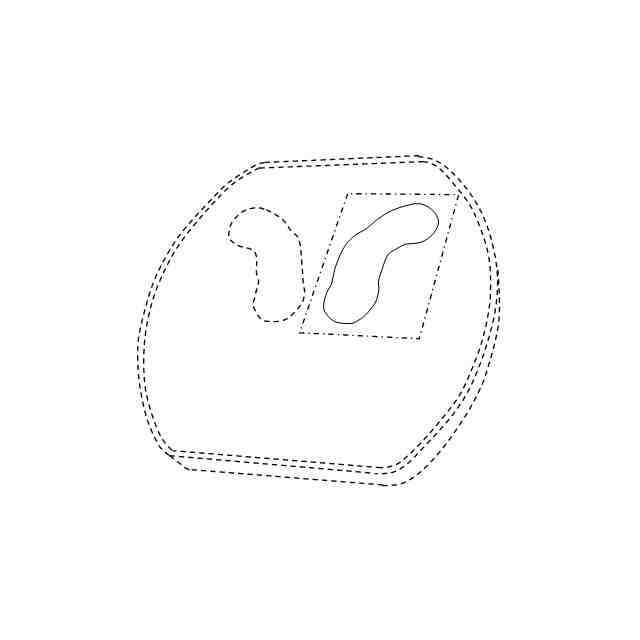

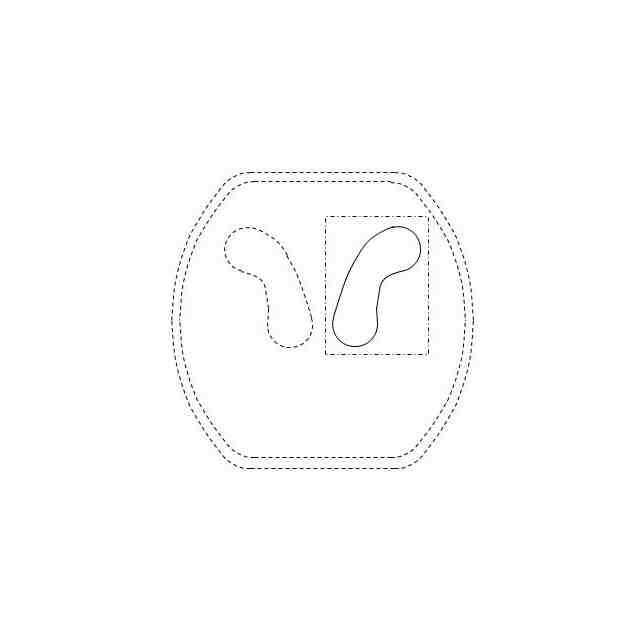

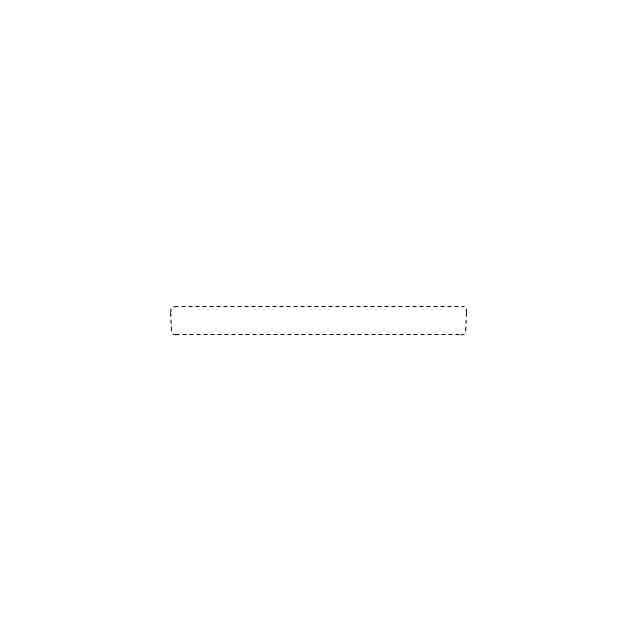

意匠の説明実線で示す部分が、意匠登録を受けようとする部分である。一点鎖線は部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。

関連意匠
