意匠ウォッチ

発行日2024-07-03
公報種別意匠公報(S)
登録番号1774564
登録日2024-06-25
意匠に係る物品動物用ベッド
意匠分類E0-17(E1～E4に属さないその他の趣味娯楽用品及び運動競技用品)
出願番号2023021144
出願日2023-09-25
意匠権者株式会社MOGU
代理人

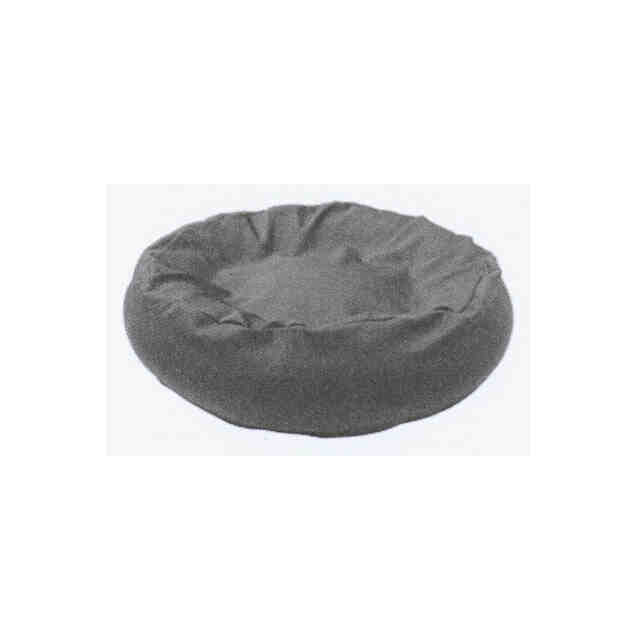

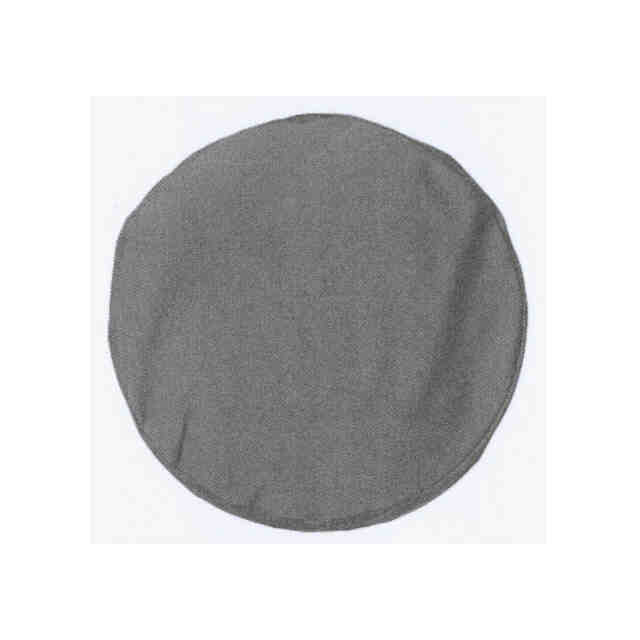

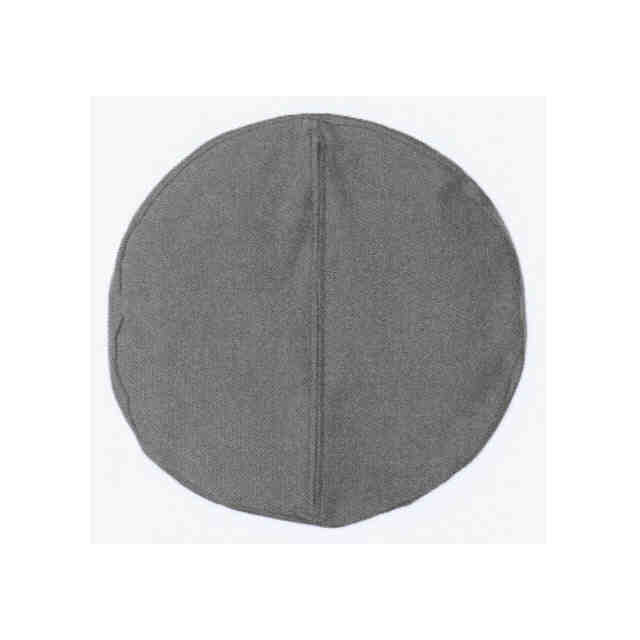

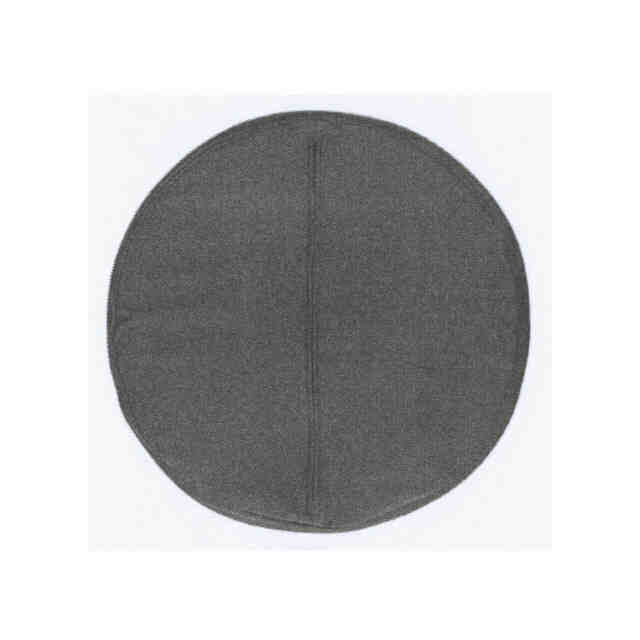

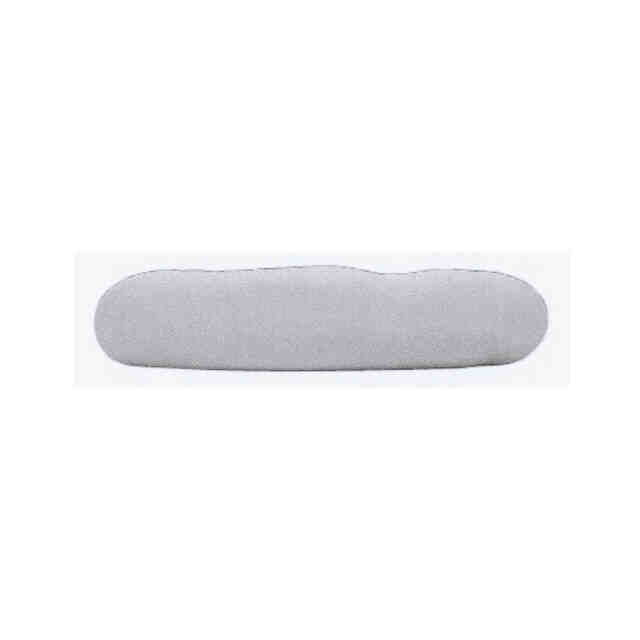

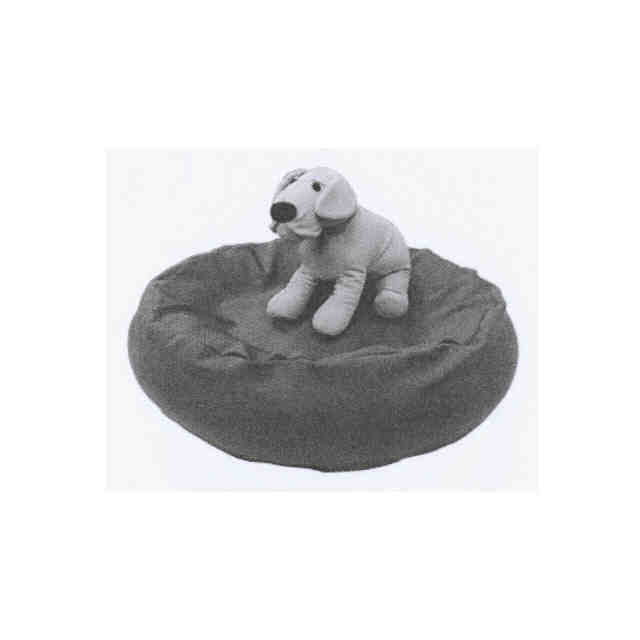

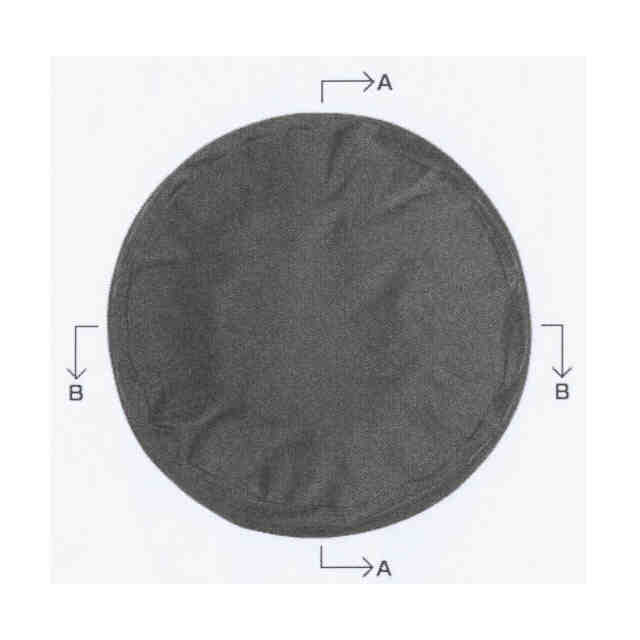

意匠に係る物品の説明本物品は、内部に粒子状の充填材(例えば発泡ビーズ)が封入されることにより変形可能な中材とそれを覆うカバーとから構成される動物用ベッドである。本物品は、使用状態を示す参考図1に示すように、平面上に動物が乗り寝ることができる動物用ベッドである。本物品は、平面図及び底面図に示されているように、ほぼ円形の外形を有している。本物品は、斜視図、A-A線断面端面図、B-B線断面端面図、中材の参考平面図、中材の参考C-C線断面端面図及び中材の参考D-D線断面端面図に示されるように、中材が、最も高い高さの外縁近傍部と、外縁近傍部と接しかつ中心部に向かって最も低い高さの凹部と、凹部と接し、凹部より高くかつ外縁近傍部より低い高さの中心部領域とを備えている。外縁近傍部と凹部と中心部領域とは、緩やかな曲線でつながっている。A-A線断面端面図とB-B線断面端面図及び中材の参考C-C線断面端面図と中材の参考D-D線断面端面図に示されるように、本物品は、中材に比べて、底面がより平坦で、外縁近傍部の高さがより高く、下面側の凹部がより浅くなっている。本物品のこれらの特徴は、例えば、次のように実現している。中材及びカバーの参考図に示されているように、カバーの平面における直径は、中材のそれよりも、0.5から2割程度小さい。このカバーに中材を収納することで、カバーからの中心部方向の張力を受けて、中材の外縁近傍部は高さが上部に向けて高くなり、中材の下面側の凹部はより浅くなり、中材の中心部領域は高さが上部に向けて高くなり、その結果本物品の特徴を実現できる。本物品は、外縁近傍部が中心部領域より高いため、動物が乗った場合、動物をベッド上に安定に保持することができる。本物品は、中心部領域が凹部により囲まれており、中心部領域に動物が乗った場合でも、中心部領域の部材が周辺に分散することを防止できるため、中心部領域の底付が防止され、動物の快適性を向上することができる。A-A線断面端面図及び中材の参考C-C線断面端面図に示されているように、外縁近傍部と中心部領域との連通部により、充填材を移動させることができ、使用する動物の好みに応じて、高さを調整することができる。

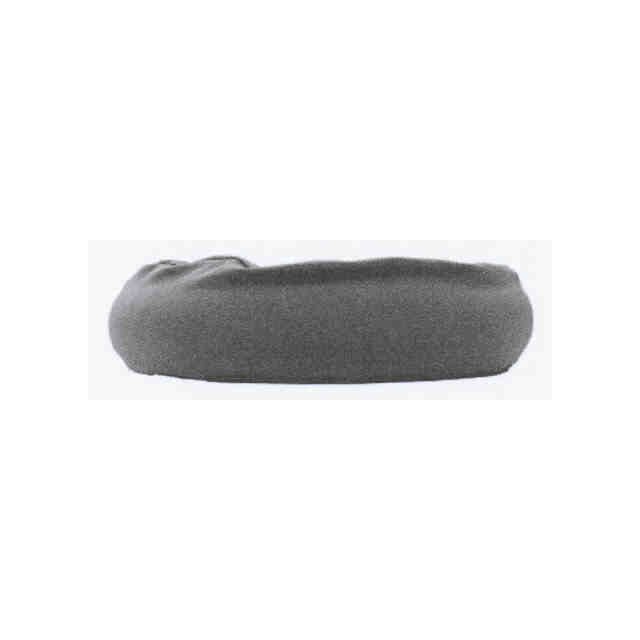

意匠の説明正面図、背面図、左側面図及び右側面図は対称に表れるので、背面図、左側面図及び右側面図を省略した。実線で表した部分が、意匠登録を受けようとする部分である。

関連意匠
