意匠ウォッチ

発行日2024-05-30
公報種別意匠公報(S)
登録番号1771763
登録日2024-05-22
意匠に係る物品鉄道車両運転情報表示画像
意匠分類N3-10W()
出願番号2023020293
出願日2023-09-29
意匠権者株式会社日立製作所,HITACHI,LTD.
代理人弁理士法人磯野国際特許商標事務所

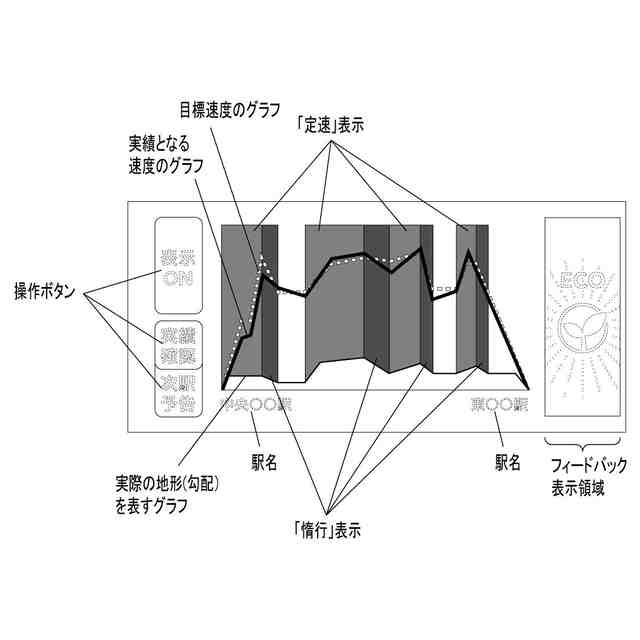

意匠に係る物品の説明本願画像は、鉄道車両の運転状態を表示する画像であり、例えば運転支援に使われるものである。本願画像は、ある駅から次の駅までの一区間について、実績(実際の結果)の速度グラフと、目標速度のグラフを、実際の地形(勾配)を表すグラフとともに表示するものである。用途としては例えば、運転士に一区間の運転結果を振り返るための情報提供に用いることが可能である。実際の地形(勾配)に基づき、グラフの背景には、色を変えて、「定速」「惰行」のいずれの指示が出ていたかを示す帯が表示されるので、出ていた指示と地形と速度グラフの対応がより把握し易くなっている。なお、帯の表示が無い部分は指示無しを意味している。画面右には、任意の指標により評価した結果等を表示可能なフィードバック表示領域が設けられている。本願画像が表示されるデバイスとしては、主にスマートフォン、タブレットである。

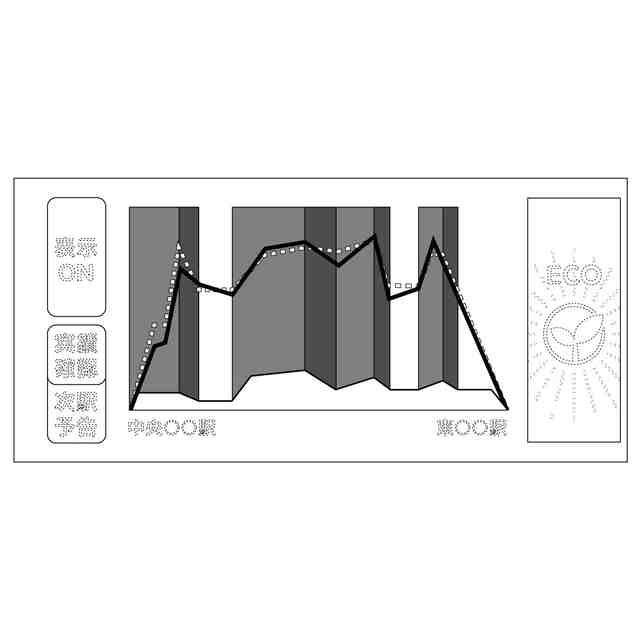

意匠の説明画像図において、破線で表した各文字とアイコンは意匠登録を受けようとしない部分であり、それら以外の部分は意匠登録を受けようとする部分である。画面略中央の太い点線状の折れ線グラフは、実線による複数の小矩形等により表現しており、本願意匠では意匠登録を受けようとする部分に属する。画像図において、明暗の度合いが異なる灰色で示した部分は色彩を示すものではなく、明度差を表すものである。

関連意匠
