登録番号1715090
登録日2022-05-09
意匠に係る物品熱伝導シート用部材
意匠分類H1-000(基本的電気素子)
出願番号2020017401
出願日2020-08-20
意匠権者デンカ株式会社
代理人個人,個人,個人,個人

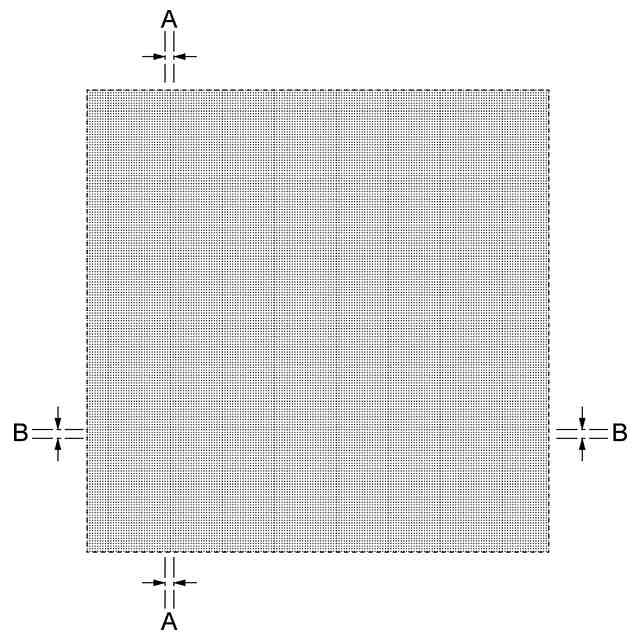

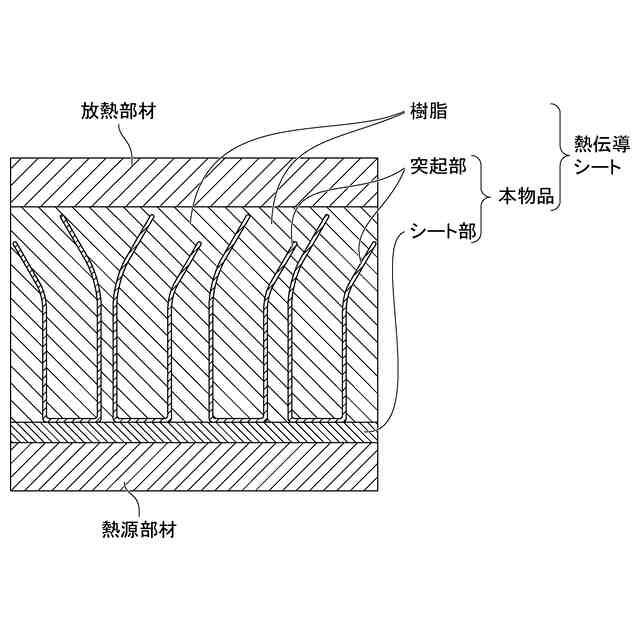

意匠に係る物品の説明本物品は、熱伝導シートの製造に用いる熱伝導シート用部材である。熱伝導シートは、例えばインバータなどにおいて、回路などの熱源部材とヒートシンクなどの放熱部材との間に挟んで使用するものである。突起部は、熱伝導性に優れた窒化ホウ素などから成る。本物品の正面部に樹脂を注ぐことにより、熱伝導シートを製造する。本物品は、複数の突起部を、シート部の正面部全面に配置している。突起部は、全体が略管状である。そのため、本物品に樹脂を注いだ場合、突起部が圧力で潰れて小さくなったり、倒れることがなく、「使用状態を示す参考拡大断面図」に示すように突起部は熱伝導シート内で垂直となるため、熱源部材の熱を放熱部材に効率よく伝導させることができる。本物品は、正面視で、縦横共に約10cmである。一点鎖線で囲んだ正方形部は、正面視で、縦横共に約1.5mmである。通常の取引においては、突起部の拡大写真や拡大図を添付して取引が行われる。

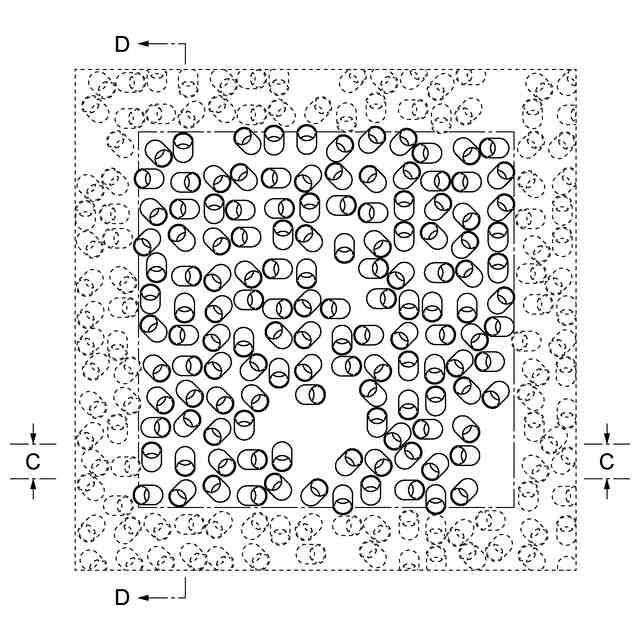

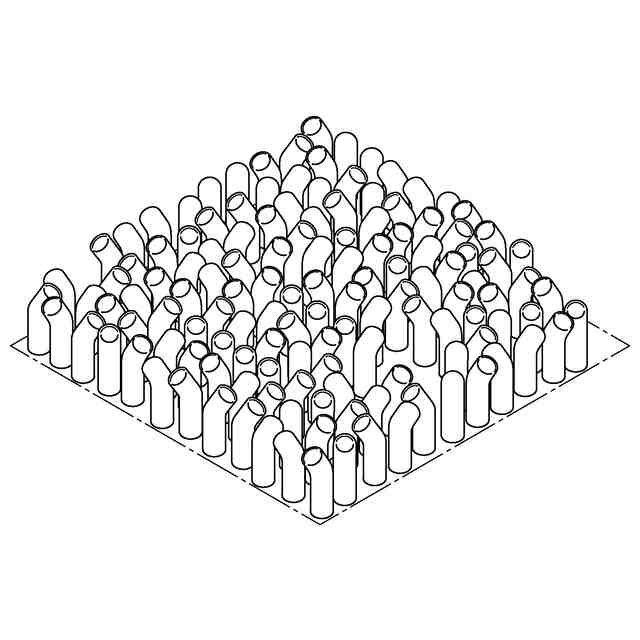

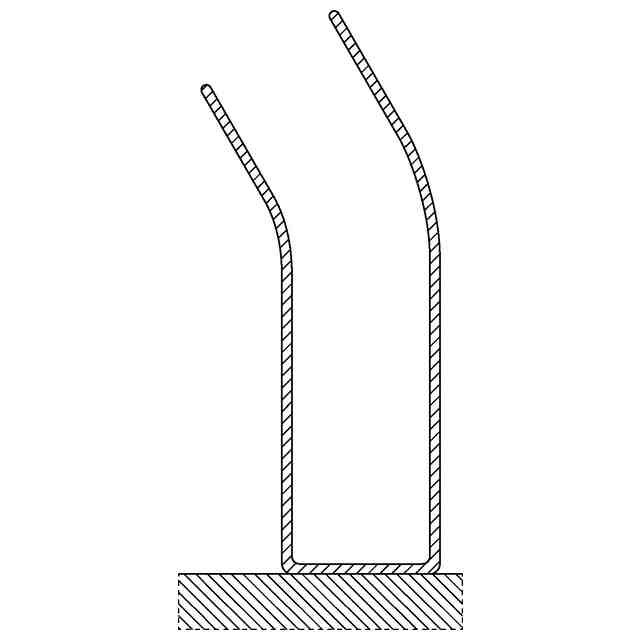

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線で囲まれた部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。「A-A、B-B部分拡大図」及び「部分意匠として意匠登録を受けようとする部分の拡大斜視図」に表された略弧状の細線は、立体表面の形状を表す線である。
