発行日2025-03-11
公報種別意匠公報(S)
登録番号1708904
登録日2022-02-22
意匠に係る物品椅子
意匠分類D7-22(家具)
出願番号2021019769
出願日2021-09-13
意匠権者河淳株式会社
代理人特許業務法人あしたば国際特許事務所

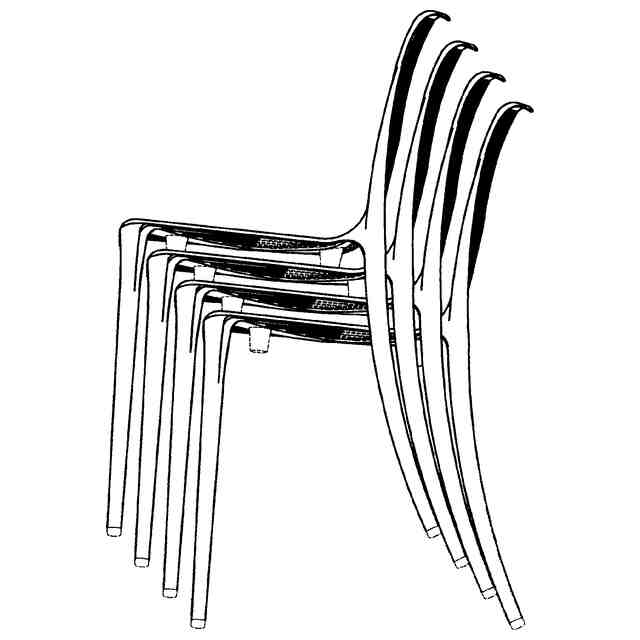

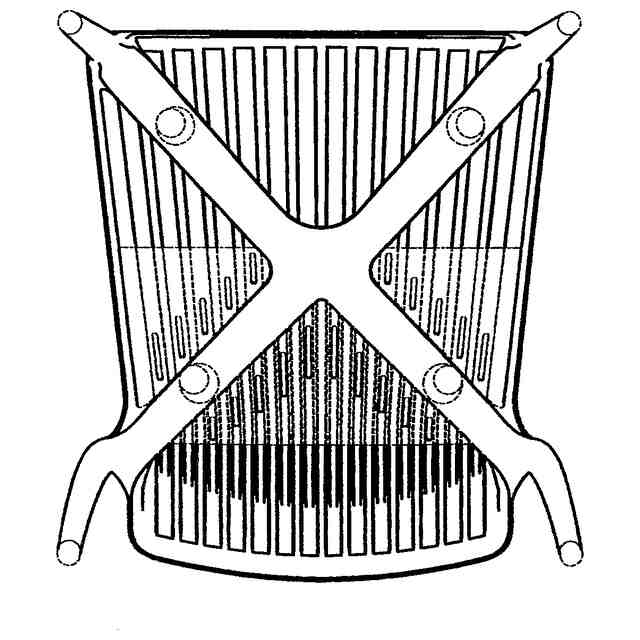

意匠に係る物品の説明本願意匠に係る物品は、屋外でも使用可能な椅子であり、座部の前後方向の中央から後部に至る座面に形成された複数個の貫通長孔により、溜まった雨水を排水可能である。また、参考図1に示すように、スタッキング(積み重ね保管)が可能である。座部の裏面に形成された4つの突起は、スタッキングの際、座部面の損傷を防止する緩衝部材である。

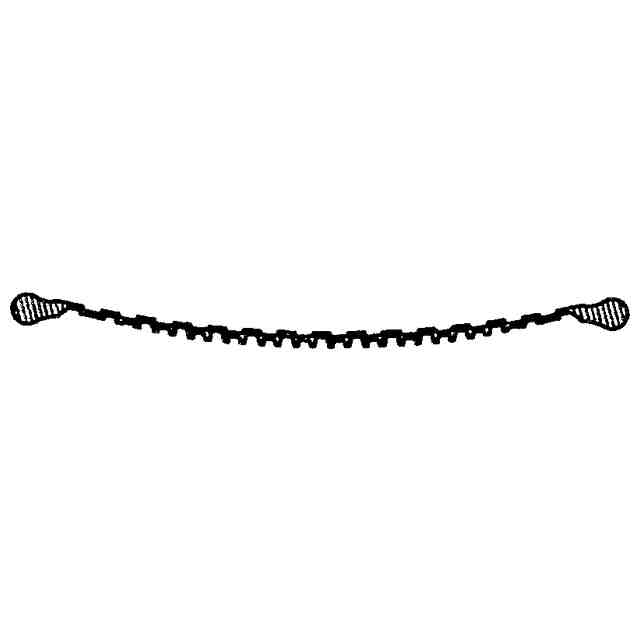

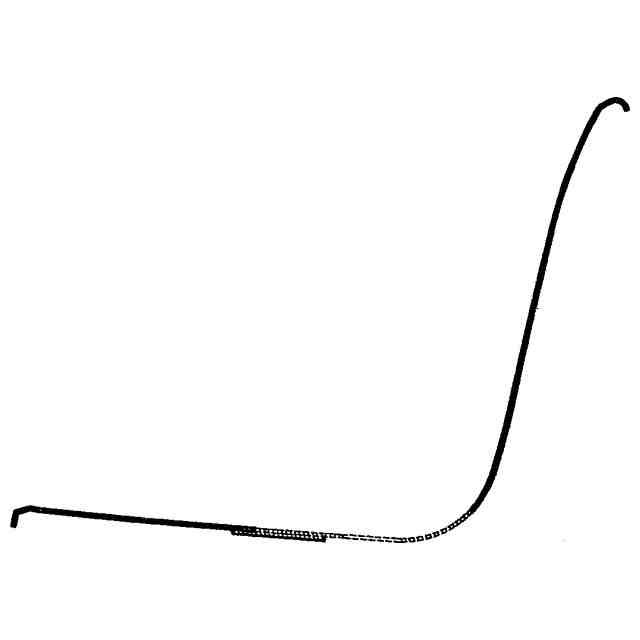

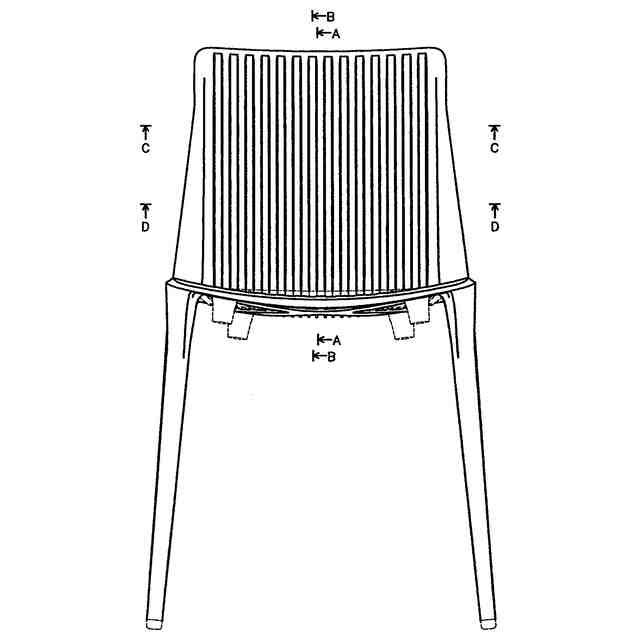

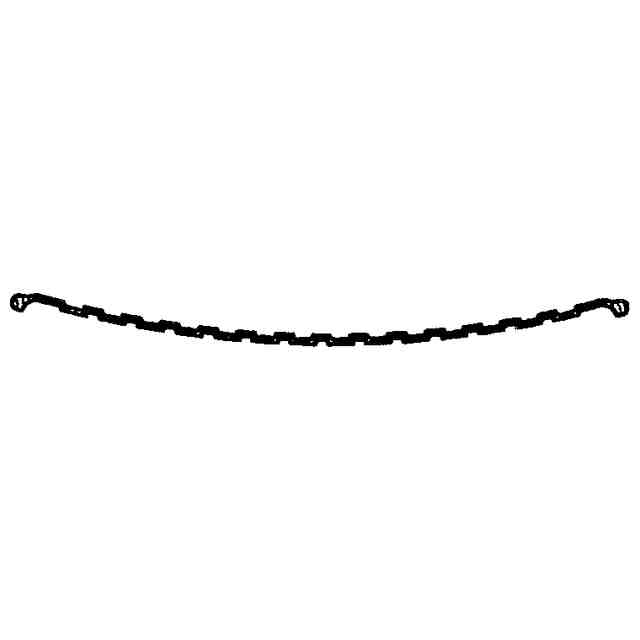

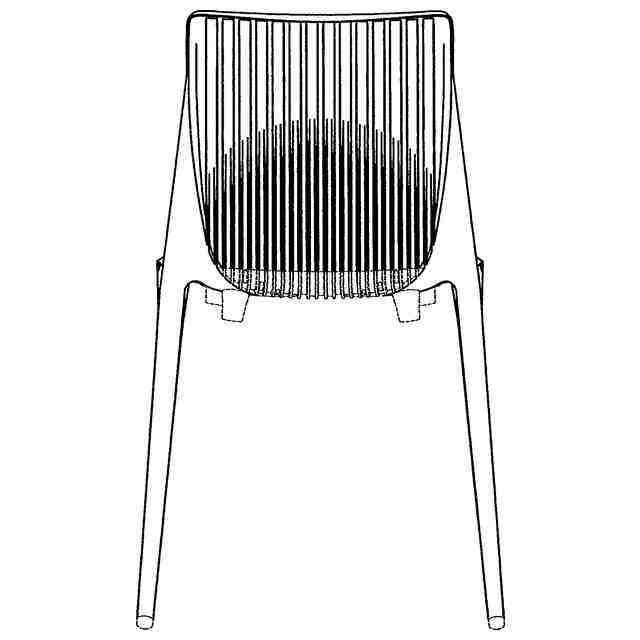

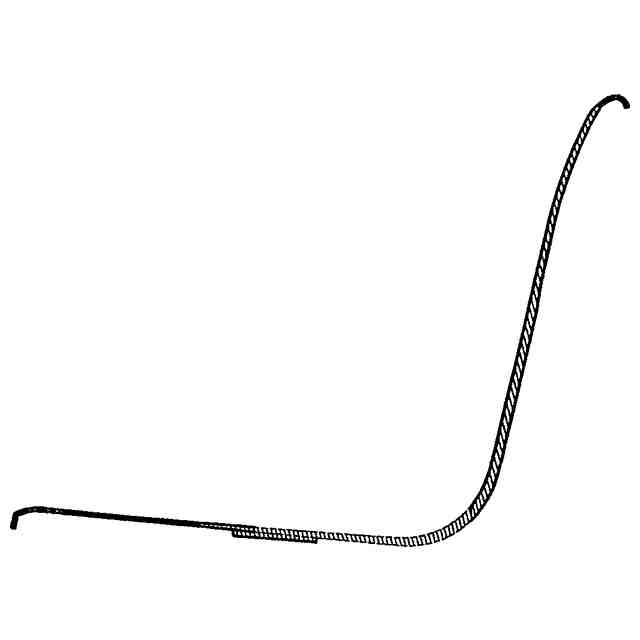

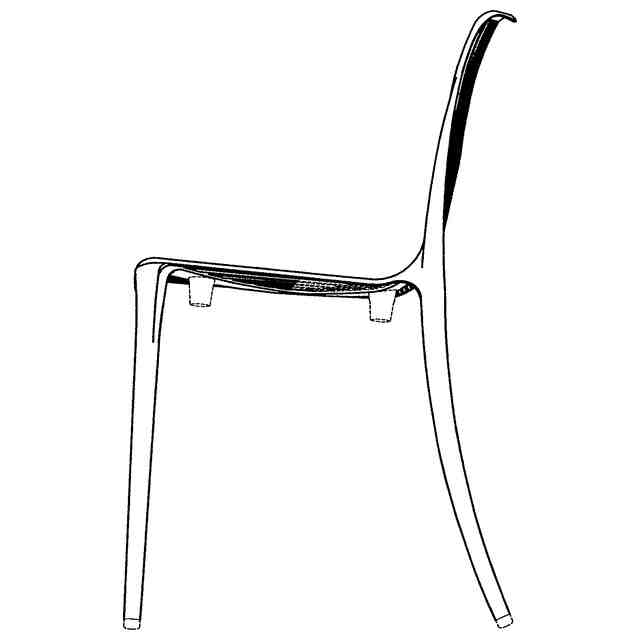

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。A-A端面図は、A-A切断線において矢印方向に見た端面図である。B-B端面図は、B-B切断線において矢印方向に見た端面図である。C-C端面図は、C-C切断線において矢印方向に見た端面図である。D-D端面図は、D-D切断線において矢印方向に見た端面図である。参考図2及び参考図3は、CG画像である。

関連意匠
