公開番号2025182148
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2025170516,2024124233
出願日2025-10-08,2020-09-30
発明の名称記録装置
出願人キヤノン株式会社
代理人弁理士法人秀和特許事務所
主分類B65H 31/28 20060101AFI20251204BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】バスケットを使用しない場合に、バスケットの装置本体内への収容を可能にする技術を提供する。
【解決手段】装置本体と、シートがロール状に巻回されたロールシートをセットするセット部と、前記セット部にセットされたロールシートから供給されたシートに画像を記録する記録部と、前記セット部の上方に設けられ、前記記録部で画像が記録されたシートを前記装置本体の前面に排出する排出部と、前記排出部から排出されたシートを受容する受け部材と、を備える記録装置であって、前記受け部材が前記装置本体の前面より外側でシートを収容する第1位置と、前記受け部材がシートを収容しない第2位置とに移動する移動部を備える。
【選択図】図7
特許請求の範囲【請求項１】
装置本体と、
シートがロール状に巻回されたロールシートをセットするセット部と、
前記セット部にセットされたロールシートから供給されたシートに画像を記録する記録部と、
前記セット部の上方に設けられ、前記記録部で画像が記録されたシートを前記装置本体の前面に排出する排出部と、
前記排出部から排出されたシートを受容する受け部材と、
を備える記録装置であって、
前記受け部材が前記装置本体の前面より外側でシートを収容する第１位置と、前記受け部材がシートを収容しない第２位置とに移動する移動部を備えることを特徴とする記録装置。
続きを表示（約 790 文字）【請求項２】
前記受け部材は第１端部と第２端部とを有し、
前記移動部が前記第１位置でシートを前記受け部材に収容する場合、前記第１端部は前記装置本体の前面側で、前記第２端部は前記装置本体の前面より外側にあることを特徴とする請求項１に記載の記録装置。
【請求項３】
前記移動部が前記第２位置にある場合、前記受け部材の少なくとも一部が前記装置本体の内部に収容されることを特徴とする請求項１に記載の記録装置。
【請求項４】
前記移動部が前記第１位置でシートを前記受け部材に収容する場合、前記第１端部は支持機構によって前記装置本体の外で支持されることを特徴とする請求項２に記載の記録装置。
【請求項５】
前記移動部が前記第１位置でシートを前記受け部材に収容する場合、前記第２端部は前記セット部より上方にあることを特徴とする請求項２に記載の記録装置。
【請求項６】
前記移動部が前記第１位置でシートを前記受け部材に収容する場合、前記受け部材は前記セット部の前方の少なくとも一部を覆うことを特徴とする請求項１に記載の記録装置。
【請求項７】
前記移動部は、前記記録装置の外装部の一部を形成する外装面を有することを特徴とする請求項１に記載の記録装置。
【請求項８】
前記外装面は、板状部材に形成されることを特徴とする請求項７に記載の記録装置。
【請求項９】
前記移動部は、レールによって水平方向にスライドすることを特徴とする請求項１に記載の記録装置。
【請求項１０】
前記セット部の下方に、シートがロール状に巻回されたロールシートをセットする第２セット部を備えることを特徴とする請求項１に記載の記録装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、排出されたプリント媒体（記録材）などのシートを収容するシート収容装置及び該シート収容装置を備えたプリント装置（記録装置）に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
本発明は、プリントされたシートを収容するシート収容部を備えた記録装置に関してであり、特許文献１には、ロールカバーの前方に排紙収容部（バスケット）がある装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第０５９６６５７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１の装置ではバスケットを使用しない場合でもバスケットがむき出しになっているため埃がたまってしまう。バスケットに埃がたまると、排紙された印字物と埃が接触することでキズ等が発生する可能性がある。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、本発明による記録装置は、
装置本体と、
シートがロール状に巻回されたロールシートをセットするセット部と、
前記セット部にセットされたロールシートから供給されたシートに画像を記録する記録部と、
前記セット部の上方に設けられ、前記記録部で画像が記録されたシートを前記装置本体の前面に排出する排出部と、
前記排出部から排出されたシートを受容する受け部材と、
を備える記録装置であって、
前記受け部材が前記装置本体の前面より外側でシートを収容する第１位置と、前記受け部材がシートを収容しない第２位置とに移動する移動部を備えることを特徴とする。
【発明の効果】
【０００６】
本発明の構成をとることで、バスケットを使用しない場合にはバスケットを収容することができ、バスケットに埃がたまらない。そのため、排紙された印字物と埃との接触キズを防止できる。
【図面の簡単な説明】
【０００７】
本発明の一実施形態に係るプリント装置の説明図

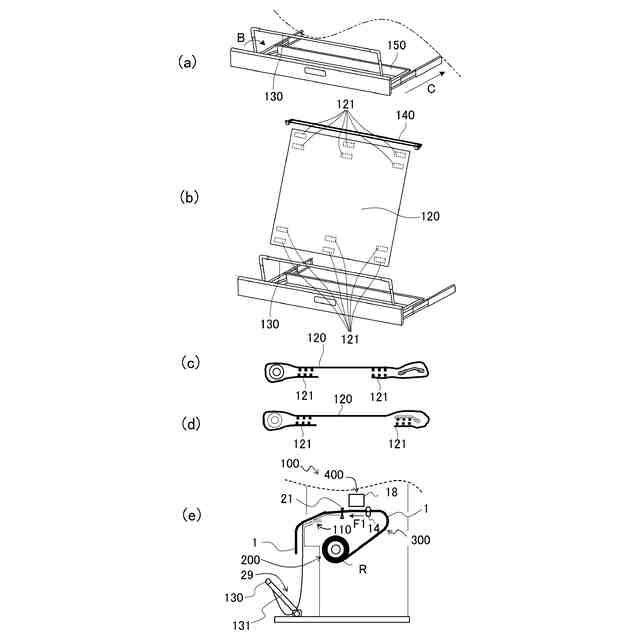

本発明の一実施形態のシート収容装置の説明図

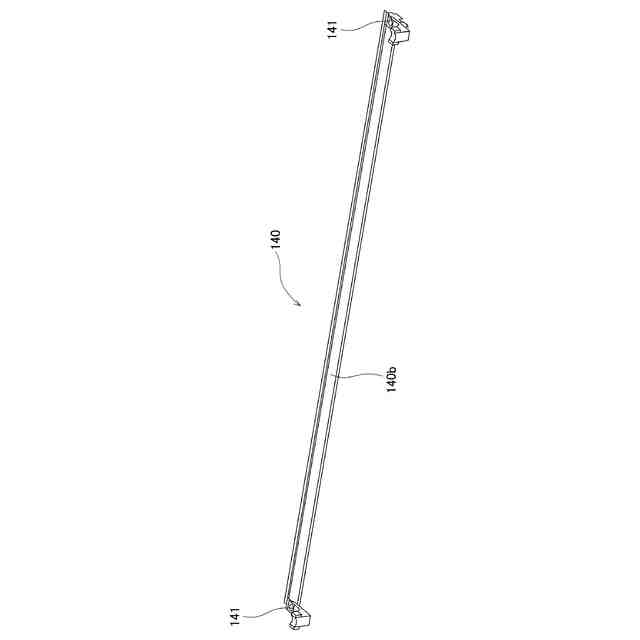

本発明の一実施形態の第２の保持部材の斜視図

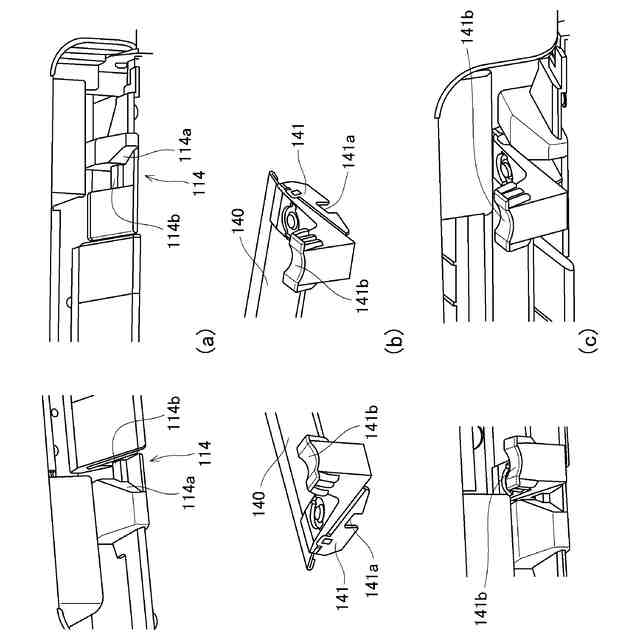

本発明の一実施形態の第２の保持部材の装着の説明図

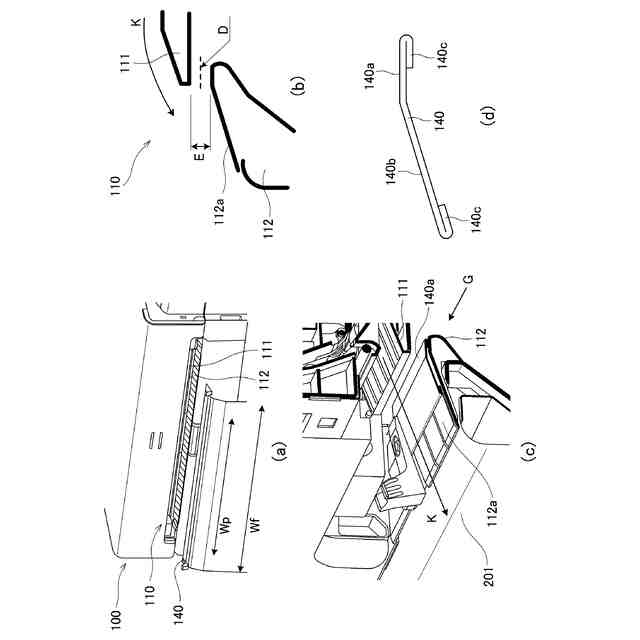

本発明の一実施形態のバスケット装着の説明図

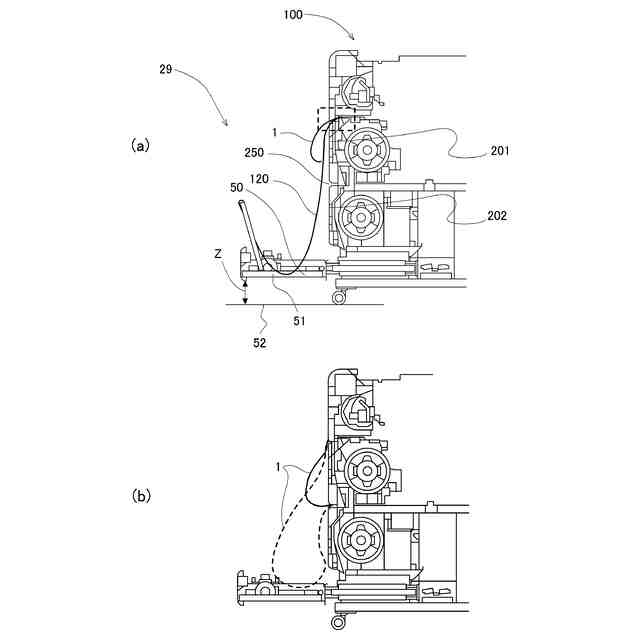

本発明の一実施形態に係るプリント装置の説明図

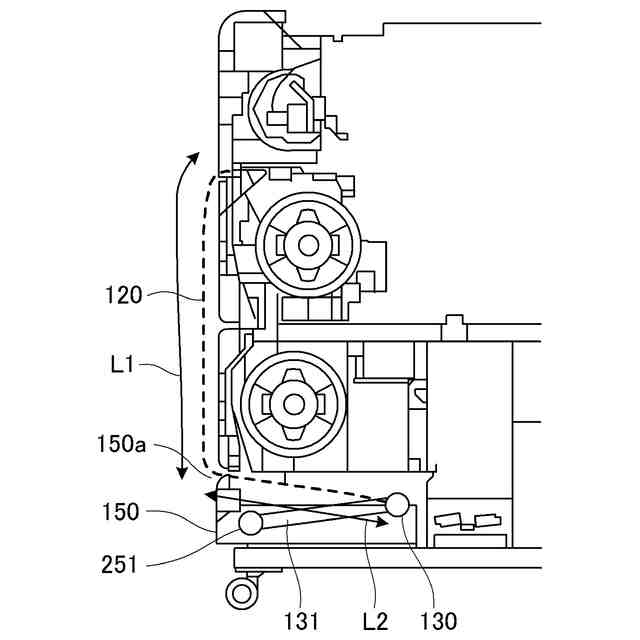

本発明の一実施形態に係る引き出し部を閉じた説明図
【発明を実施するための形態】
【０００８】
以下に図面を参照して、この発明を実施するための形態を実施例に基づいて例示的に詳しく説明する。ただし、この実施の形態に記載されている構成部品の寸法、材質、形状それらの相対配置などは、発明が適用される装置の構成や各種条件により適宜変更されるべきものである。すなわち、この発明の範囲を以下の実施の形態に限定する趣旨のものではない。
【０００９】
図１から図７は、本発明の第１の実施形態の説明図である。本実施形態のプリント装置（記録装置）は、プリント媒体としてのシートを供給するためのシート供給装置と、そのシートに画像をプリントするプリント部（記録部）。さらに、シートをプリント装置前面部に排紙する排紙部と、を備えたインクジェットプリント装置としての適用例である。
【００１０】

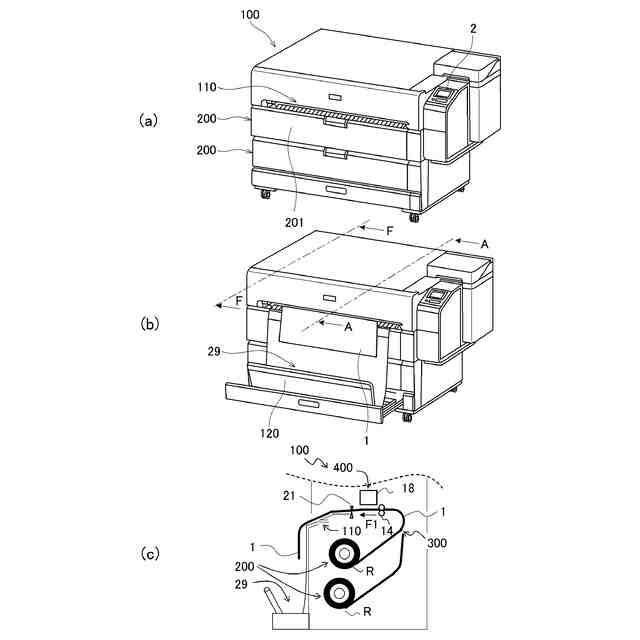

図１（ａ）（ｂ）は、シート１（記録媒体）をロール状に巻回したロールシートが２本セットすることが可能なプリント装置１００の前面排紙中の概略図である。上下に配備されたシート供給装置２００（給紙部）のうち、上方にセットされるものを上段給紙部、下方にセットされるものを下段給紙部という。このセットされた２本のロールシートから選択的に給紙されたシート１に画像がプリントされる。プリントが完了したシート１はプリント装置前面部に設けられた前面排紙ガイド部１１０（排出口）から排紙される。ユーザーは、操作パネル２に備わる各種のスイッチなどを用いて、シート１のサイズ指定、オンライン／オフラインの切り換え、プリント装置１００に対する各種コマンドなどを入力することができる。図１（ｃ）は、プリント装置１００の要部の前面排紙中の概略断面図（図１（ｂ）のＡ－Ａ断面）である。２本のロールＲに対応する２つのシート供給装置２００が上下に配備されている。供給装置２００によってロールＲから引き出されたシート１は、シート搬送部（搬送機構）３００によって、シート搬送経路に沿って画像をプリント可能なプリント部４００に搬送される。尚、供給装置に２００の前面には上下段共にロールカバー２０１がプリント装置１００に対して回動可能に配置されている。ロールカバー２０１のうち、上方にセットされるものを上段カバー部材、下方にセットされるものを下段カバー部材という。ロールカバー２０１が閉じた状態ではロールカバー２０１は外装面となり、ロールＲを供給装置２００にセットする際には、ロールカバー２０１を開けて行う。プリント部４００は、インクジェット式のプリントヘッド１８からインクを吐出することによって、シート１に画像をプリントする。プリントヘッド１８は、電気熱変換素子（ヒータ）やピエゾ素子などの吐出エネルギー発生素子を用いて、吐出口からインクを吐出する。プリントヘッド１８はインクジェット方式のみに限定されず、またプリント部４００のプリント方式も限定されず、例えば、シリアルスキャン方式あるいはフルライン方式などであってもよい。シリアルスキャン方式の場合には、シート１の搬送動作と、シート１の搬送方向と交差する方向におけるプリントヘッド１８の走査と、を伴って画像をプリントする。フルライン方式の場合には、シート１の搬送方向と交差する方向に延在する長尺なプリントヘッド１８を用い、シート１を連続的に搬送しつつ画像をプリントする。
（【００１１】以降は省略されています）
