公開番号2025181911
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2025155799,2021173577
出願日2025-09-19,2021-10-25
発明の名称遊技機
出願人株式会社三共
代理人
主分類A63F 7/02 20060101AFI20251204BHJP(スポーツ;ゲーム;娯楽)
要約【課題】打球操作ハンドルの操作負荷の軽減。

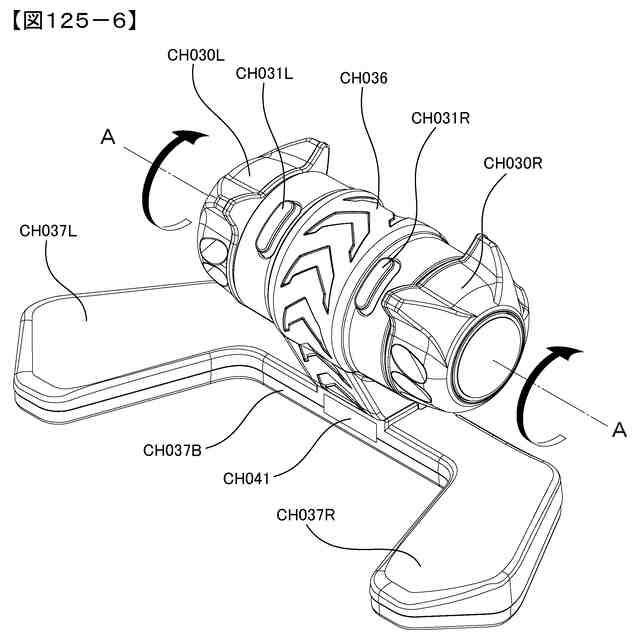

【解決手段】左右一対の打球操作ハンドルCH030L、CH030Rを横方向の軸線を中心に回転可能に設け、打球操作ハンドルCH030L、CH030Rをパチンコ遊技機1の奥側へ回転させることにより遊技球を発射可能とした。
【選択図】図125-6
特許請求の範囲【請求項１】
中央下部に遊技球の発射操作を行うための打球操作部を設けた遊技機において、
前記打球操作部は、横方向の軸線を中心に回転可能に設けられた左右一対の打球操作ハンドルを備え、
前記打球操作ハンドルを遊技機の奥側へ回転させることにより遊技球を発射可能としたことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技球の発射操作を行うための打球操作部を設けたパチンコ遊技機等の遊技機に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
パチンコ遊技機の打球操作部は、遊技者から見てパチンコ遊技機の右下部分に備えられている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１３８７３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載の遊技機にあっては、打球操作ハンドルの角度（姿勢）を調整することにより、操作負荷を軽減させようとするものはあったが、その効果は十分なものではなかった。
【０００５】
本発明は、このような問題点に着目してなされたもので、好適に操作負荷を軽減できる遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る手段Ａの遊技機は、
中央下部に遊技球の発射操作を行うための打球操作部（ＣＨ０３０）を設けた遊技機（パチンコ遊技機１）において、
前記打球操作部は、横方向の軸線を中心に回転可能に設けられた左右一対の打球操作ハンドル（ＣＨ０３０Ｌ、ＣＨ０３０Ｒ）を備え、
前記打球操作ハンドルを遊技機の奥側へ回転させることにより遊技球を発射可能としたことを特徴としている。
この特徴によれば、打球操作ハンドルが左右一対となっているため、遊技者は右手だけではなく、両手、または左手でも発射操作が可能となり、操作負荷が軽減される。また、右利きの遊技者は左手で発射操作することができるので、空いている利き手の右手でスマートフォンの操作等を行うことができる。
【０００７】
手段Ｂの遊技機は、手段Ａの遊技機において、前記打球操作ハンドル（ＣＨ０３０Ｌ、ＣＨ０３０Ｒ）の下方に手置き部材（ＣＨ０３７）を備え、前記手置き部材は、遊技者側へ向かって斜め外側方向へ延設される手置き部（ＣＨ０３７Ｌ、ＣＨ０３７Ｒ）を備えることを特徴としている。
この特徴によれば、遊技者が遊技機の正面に座った状態で、中央下部の打球操作ハンドルへ手を伸ばした場合には、遊技者の手（腕）はやや内側へ向かって斜め方向の角度となる。よってこの手（腕）の方向に沿った形で手置き部材を設けることで、より手（腕）をサポート（フィット）させることができ、遊技者の疲労を抑え、長時間の遊技を可能とすることができる。
【０００８】
手段Ｃの遊技機は、手段Ａ又は手段Ｂの遊技機において、前記手置き部材（ＣＨ０３７）が、遊技機の左右方向に延設される手置きベース部（ＣＨ０３７Ｂ）と、手置き部としての左側手置き部（ＣＨ０３７Ｌ）と右側手置き部（ＣＨ０３７Ｒ）とを備え、各々を一体的に形成されていることを特徴としている。
この特徴によれば、左右一対の手置き部を少ない部材で構成し、組付け作業工程を少なくすることができる。
【０００９】
手段Ｄの遊技機は、手段Ａ、手段Ｂ及び手段Ｃの何れかの遊技機において、前記打球操作ハンドル（ＣＨ０３０Ｌ、ＣＨ０３０Ｒ）への接触検出を行う接触検出部（タッチスイッチＣＨ０３９）を備え、１の前記接触検出部にて、左右一対の前記打球操作ハンドル双方についての接触検出を兼用して行うことを特徴としている。
この特徴によれば、部品点数削減により、コスト低減を図ることが可能となる。
【００１０】
他にも、遊技機に代表されるパチンコ遊技機として、特開２０１６－２２１９６号公報で示されているような「図柄の可変表示が終了した後の第１客待ち期間において通常背景表示を表示し、該第１客待ち期間が終了した後の第２客待ち期間において、デモンストレーション表示を表示する制御を実行する遊技機」が知られているが、第１客待ち期間が終了して第２客待ち期間になるとデモンストレーション表示が開始されるだけであったため、客待ち制御に関して改良の余地があった。このような問題点に着目して、好適な客待ち制御を行うことができ、遊技興趣の向上を図った遊技機として、以下の手段１の遊技機が挙げられる。
（手段１）
遊技可能な遊技機であって、
表示手段と、
発光手段と、
発光制御手段と、を備え、
前記表示手段は、
遊技が終了した後の第１期間において、背景表示を表示し、
前記第１期間が終了した後の第２期間において、デモンストレーション表示を表示し、
前記発光制御手段は、
前記第１期間において、前記背景表示に対応する背景表示用輝度データテーブルを用いて前記発光手段を制御し、
前記第２期間において、前記デモンストレーション表示に対応するデモンストレーション表示用輝度データテーブルを用いて前記発光手段を制御し、
前記表示手段が前記背景表示から前記デモンストレーション表示に表示を切り替えるよりも前に、前記背景表示用輝度データテーブルから前記デモンストレーション表示用輝度データテーブルに切り替えて前記発光手段を制御する
ことを特徴としている。
この特徴によれば、発光手段の制御から先に切り替え、その後、デモンストレーション表示が開始される段階的な設計をしていることで、すべてを一斉に始めるよりも変化することに注目させることができ、デモンストレーション表示の開始に気付かせることができ、結果として好適な客待ち制御を行うことができる。
（【００１１】以降は省略されています）
