公開番号2025181627
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2025005298
出願日2025-01-15
発明の名称通信装置、制御方法、及びプログラム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 74/0816 20240101AFI20251204BHJP(電気通信技術)
要約【課題】複数のチャネルにより構成される通信リンクを用いる通信システムにおいて周波数リソースをより効率的に利用すること。
【解決手段】IEEE802.11規格シリーズに準拠した通信を行う通信装置は、送信権を取得するために用いられる第1のチャネルと、第1のチャネルとは異なる1つ以上の第2のチャネルとにより構成される1つの通信リンクにおいて、少なくとも第1のチャネルを用いる第1の通信方式と、第1のチャネルを用いることができない期間において第1のチャネルを用いずに1つ以上の第2のチャネルを用いる第2の通信方式とのいずれかを用いて通信を行うように構成され、送信対象のフレームについて、その送信対象のフレームが、他の通信装置からの別のフレームの受信を伴う制御通信における所定のフレームである場合に、その期間において送信対象のフレームを送信しないと決定する。
【選択図】図5
特許請求の範囲【請求項１】
ＩＥＥＥ８０２．１１規格シリーズに準拠した通信を行う通信装置であって、
送信権を取得するために用いられる第１のチャネルと、前記第１のチャネルとは異なる１つ以上の第２のチャネルとにより構成される１つの通信リンクにおいて、少なくとも前記第１のチャネルを用いる第１の通信方式と、前記第１のチャネルを用いることができない期間において前記第１のチャネルを用いずに１つ以上の前記第２のチャネルを用いる第２の通信方式とのいずれかを用いて通信を行う通信手段を有し、
前記通信手段は、送信対象のフレームについて、当該送信対象のフレームが、他の通信装置からの別のフレームの受信を伴う制御通信における所定のフレームである場合に、前記期間において当該送信対象のフレームを送信しないと決定する、
ことを特徴とする通信装置。
続きを表示（約 1,100 文字）【請求項２】
前記所定のフレームは、ネットワークの構成変更に関するＭａｎａｇｅｍｅｎｔフレームを含む、ことを特徴とする請求項１に記載の通信装置。
【請求項３】
前記通信装置は、ステーションであり、
前記Ｍａｎａｇｅｍｅｎｔフレームは、ＰｒｏｂｅＲｅｑｕｅｓｔ、ＡｓｓｏｃｉａｔｉｏｎＲｅｑｕｅｓｔ、ＲｅａｓｓｏｃｉａｔｉｏｎＲｅｑｕｅｓｔ、ＡｕｔｈｅｎｔｉｃａｔｉｏｎＲｅｑｕｅｓｔを含むことを特徴とする請求項２に記載の通信装置。
【請求項４】
前記通信装置は、アクセスポイントであり、
前記Ｍａｎａｇｅｍｅｎｔフレームは、ＰｒｏｂｅＲｅｓｐｏｎｓｅ、ＡｓｓｏｃｉａｔｉｏｎＲｅｓｐｏｎｓｅ、ＲｅａｓｓｏｃｉａｔｉｏｎＲｅｓｐｏｎｓｅ、ＡｕｔｈｅｎｔｉｃａｔｉｏｎＲｅｓｐｏｎｓｅを含むことを特徴とする請求項２に記載の通信装置。
【請求項５】
前記所定のフレームは、前記他の通信装置からの応答を必要とするＡｃｔｉｏｎフレームを含む、ことを特徴とする請求項１に記載の通信装置。
【請求項６】
前記通信手段は、さらに、前記送信対象のフレームについて、当該フレームによって送信されるデータに関してＱｏＳ（ＱｕａｌｉｔｙｏｆＳｅｒｖｉｃｅ）が設定されていない場合、前記期間において当該送信対象のフレームを送信しないと決定する、ことを特徴とする請求項１に記載の通信装置。
【請求項７】
前記通信手段は、前記送信対象のフレームが、低遅延が要求されるデータを含んだフレームである場合に、前記期間において当該送信対象のフレームを送信すると決定する、ことを特徴とする請求項１に記載の通信装置。
【請求項８】
前記通信手段は、前記送信対象のフレームのアクセスカテゴリがＡＣ＿ＶＩ又はＡＣ＿ＶＯに設定されている場合に、前記低遅延が要求されるデータを含んだフレームとして、前記期間において当該送信対象のフレームを送信すると決定する、ことを特徴とする請求項７に記載の通信装置。
【請求項９】
前記通信手段は、前記送信対象のフレームに含まれるデータが所定のアプリケーションから出力されたデータである場合に、前記低遅延が要求されるデータを含んだフレームとして、前記期間において当該送信対象のフレームを送信すると決定する、ことを特徴とする請求項７に記載の通信装置。
【請求項１０】
前記Ｍａｎａｇｅｍｅｎｔフレームは、ＤｅａｕｔｈｅｎｔｉｃａｔｉｏｎとＤｉｓａｓｓｏｃｉａｔｉｏｎを含む、ことを特徴とする請求項２に記載の通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、複数のチャネルにより構成される通信リンクを用いて通信可能な通信装置における通信制御技術に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
近年、通信されるデータ量の増加に伴い、無線ＬＡＮ（ＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）などの通信技術の開発が進められている。無線ＬＡＮの主要な通信規格として、ＩＥＥＥ（ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃＥｎｇｉｎｅｅｒｓ）８０２．１１規格シリーズが知られている。ＩＥＥＥ８０２．１１規格シリーズには、ＩＥＥＥ８０２．１１ａ／ｂ／ｇ／ｎ／ａｃ／ａｘ／ｂｅ規格などが含まれる。さらなる通信の信頼性の向上のために、ＩＥＥＥ８０２．１１ｂｅ規格の後継規格として、ＩＥＥＥ８０２．１１ｂｎ規格の開発が進んでいる。ＩＥＥＥ８０２．１１ｂｎ規格を策定するＩＥＥＥ８０２．１１ＷＧ（ＷｏｒｋｉｎｇＧｒｏｕｐ）では、ＵＨＲＳＧにおいて、この規格の目標や検討範囲等が定められ、ＴＧｂｎにおいて、この規格に含まれるべき詳細な技術の内容が規定される予定である。なお、ＵＨＲＳＧは、ＵｌｔｒａＨｉｇｈＲｅｌｉａｂｉｌｉｔｙＳｔｕｄｙＧｒｏｕｐの略語である。また、ＴＧｂｎは、ＴａｓｋＧｒｏｕｐｂｎの略語である。
【０００３】
ＩＥＥＥ８０２．１１ｂｎ規格に含められる技術の１つの候補として、複数のチャネルにより構成される通信リンクを用いた通信方法において周波数リソースを効率的に利用する技術が検討されている。例えば、特許文献１では、送信権を獲得するために用いられるＰｒｉｍａｒｙＣｈａｎｎｅｌを使用することができない場合に、他のチャネルを使用して通信を行う技術が記載されている。
【先行技術文献】
【特許文献】
【０００４】
米国特許第１１６９６３５３号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、複数のチャネルにより構成される通信リンクを用いる通信システムにおいて周波数リソースをより効率的に利用可能とする技術を提供する。
【課題を解決するための手段】
【０００６】
本発明の一態様による通信装置は、ＩＥＥＥ８０２．１１規格シリーズに準拠した通信を行う通信装置であって、送信権を取得するために用いられる第１のチャネルと、前記第１のチャネルとは異なる１つ以上の第２のチャネルとにより構成される１つの通信リンクにおいて、少なくとも前記第１のチャネルを用いる第１の通信方式と、前記第１のチャネルを用いることができない期間において前記第１のチャネルを用いずに１つ以上の前記第２のチャネルを用いる第２の通信方式とのいずれかを用いて通信を行う通信手段を有し、前記通信手段は、送信対象のフレームについて、当該送信対象のフレームが、他の通信装置からの別のフレームの受信を伴う通信における所定のフレームである場合に、前記期間において当該送信対象のフレームを送信しないと決定する。
【発明の効果】
【０００７】
本発明によれば、複数のチャネルにより構成される通信リンクを用いる通信システムにおいて周波数リソースをより効率的に利用することが可能となる。
【図面の簡単な説明】
【０００８】
無線通信システムの構成例を示す図である。

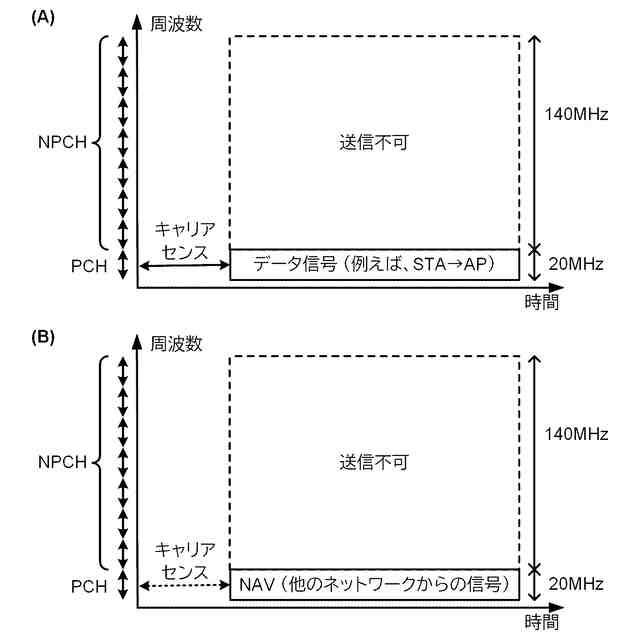

通信装置がデータを送信する際のタイムチャートの一例を示す概略図である。

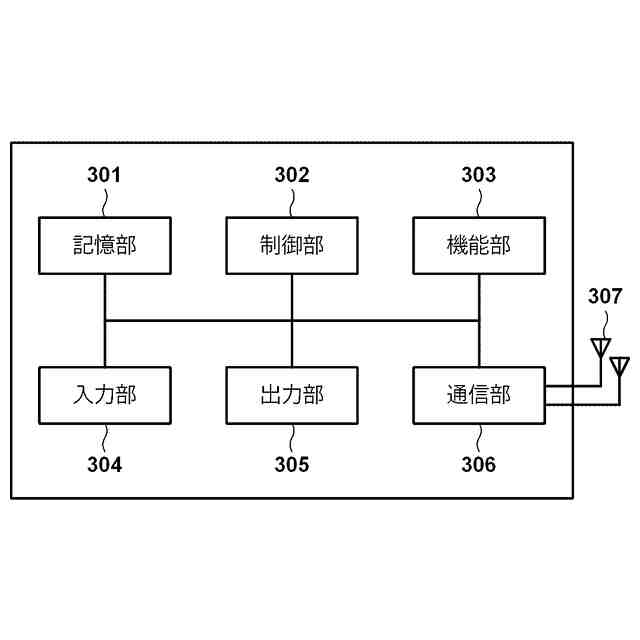

通信装置のハードウェア構成例を示す図である。

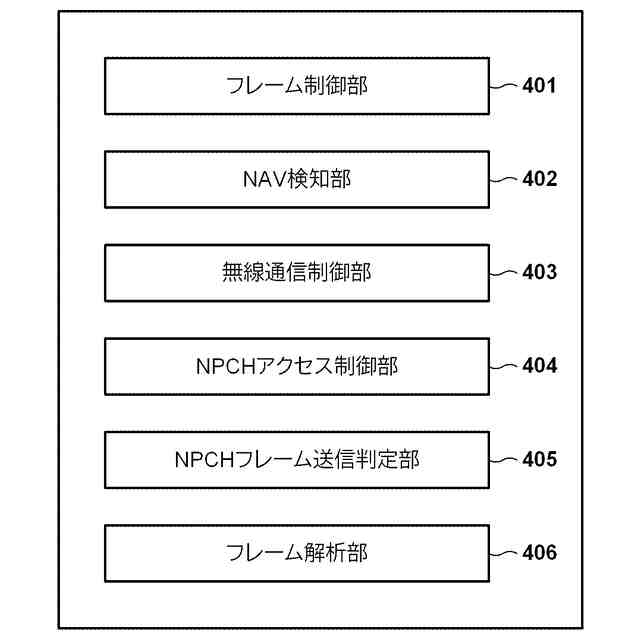

通信装置の機能構成例を示す図である。

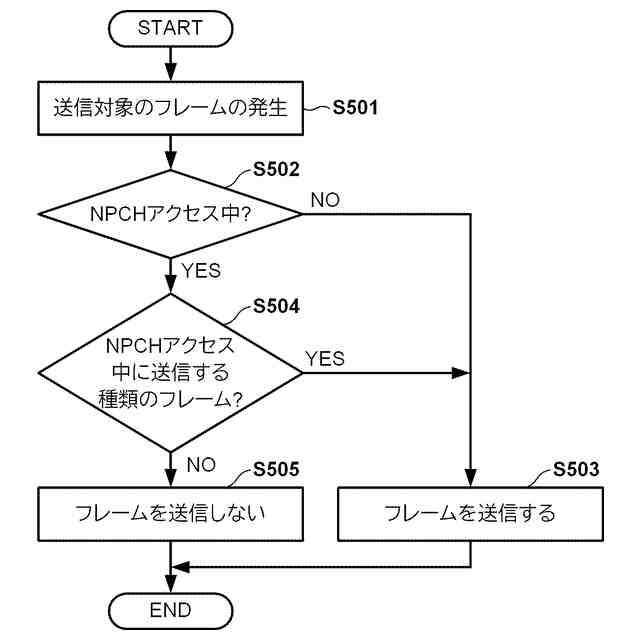

フレームの送信可否を判定する処理の流れの例を示す図である。

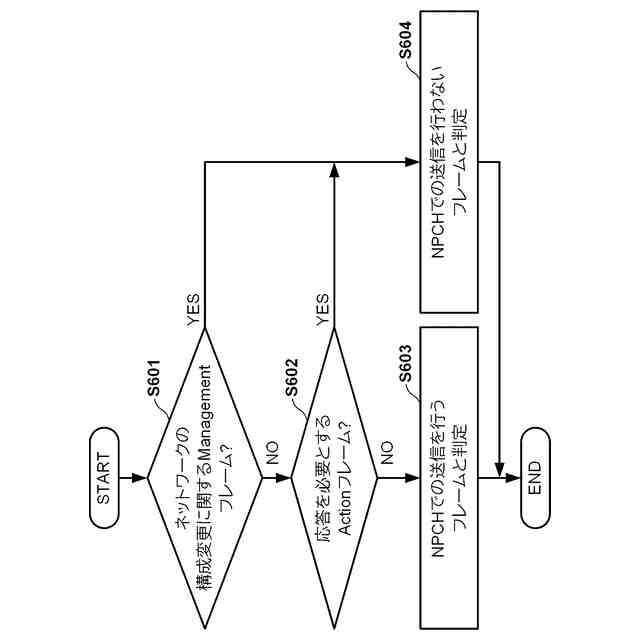

フレームを送信するか否かを判定する処理の流れの例を示す図である。

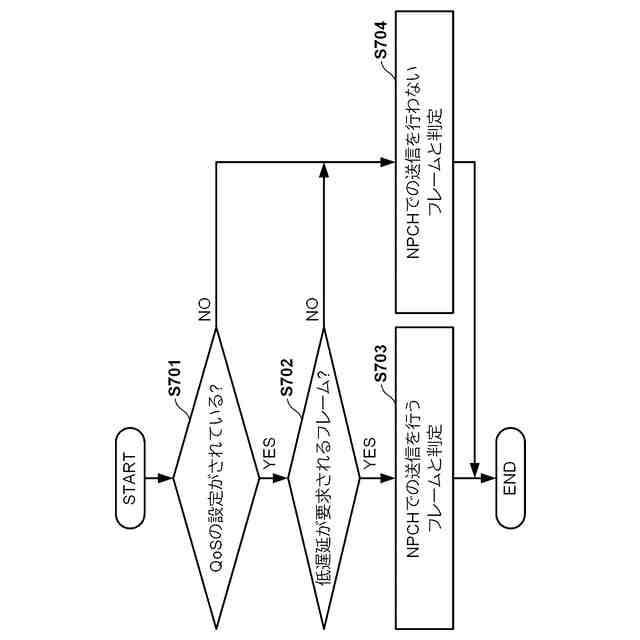

フレームを送信するか否かを判定する処理の流れの別の例を示す図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
【００１０】
（システム構成）

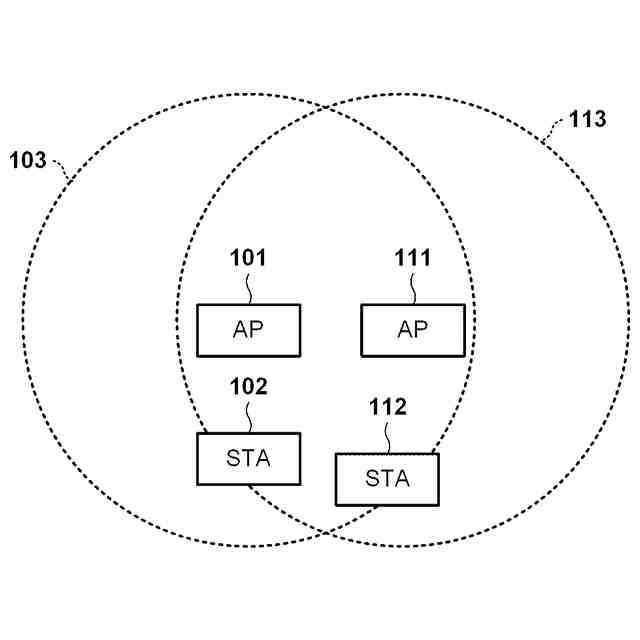

図１に、本実施形態（第一の実施形態）に係る無線通信システムの構成例を示す。無線通信システムは、例えば、アクセスポイント（ＡＰ１０１）とステーション（ＳＴＡ１０２）とを含む。ＡＰ１０１及びＳＴＡ１０２は、それぞれＩＥＥＥ８０２．１１規格シリーズに準拠した無線通信を実行可能な通信装置である。本実施形態において、ＡＰ１０１とＳＴＡ１０２を区別する必要がない場合に、これらを総称して通信装置と呼ぶことがある。ＩＥＥＥは、ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓの略である。図１は、ＡＰ１０１が構築するネットワーク１０３に、ＳＴＡ１０２が参加する構成を示している。ネットワーク１０３は、ＢａｓｉｃＳｅｒｖｉｃｅＳｅｔ（ＢＳＳ）とも呼ばれうる。なお、図１では、ＡＰ１０１により構成されていると共にＳＴＡ１０２が参加するネットワーク１０３の近傍に、ＡＰ１１１により構成されていると共にＳＴＡ１１２が参加するネットワーク１１３が存在している状態を示している。ＡＰ１１１及びＳＴＡ１１２は、ＡＰ１０１及びＳＴＡ１０２と同様にＩＥＥＥ８０２．１１規格シリーズに準拠した無線通信を実行可能な通信装置である。ＡＰ１０１及びＳＴＡ１０２にとって、ネットワーク１０３は、自装置が接続するＢＳＳであり、以下では、このＢＳＳを、自ＢＳＳ又は単にＢＳＳと呼ぶ。一方、ＡＰ１０１及びＳＴＡ１０２にとって、ネットワーク１１３は、自ＢＳＳに対する干渉を与えうるネットワークであり、ＯｖｅｒｌａｐｐｉｎｇＢＳＳ（ＯＢＳＳ）と呼ばれうる。なお、図１では、ネットワーク１０３及びネットワーク１１３は、それぞれ１つのＳＴＡのみが参加している状態が示されているが、当然に１つのネットワークに複数のＳＴＡが参加しうる。また、１つのＳＴＡが複数のネットワークに参加してもよい。
（【００１１】以降は省略されています）
