特許ウォッチ

公開番号2025181598
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2024184360
出願日2024-10-18
発明の名称導電性ペースト、電子部品、および積層セラミックコンデンサ
出願人住友金属鉱山株式会社
代理人弁理士法人貴和特許事務所
主分類H01G 4/30 20060101AFI20251204BHJP(基本的電気素子)
要約【課題】印刷性に優れた導電性ペースト、並びに、これを用いた電子部品および積層セラミックコンデンサを提供する。
【解決手段】導電性粉末、分散剤、バインダー樹脂、および有機溶剤を含み、前記分散剤は、分岐鎖を1つ以上有する分岐炭化水素基を有し、かつ、分子量が1000以下である一級アミンを含む一級アミン系分散剤である、導電性ペースト。

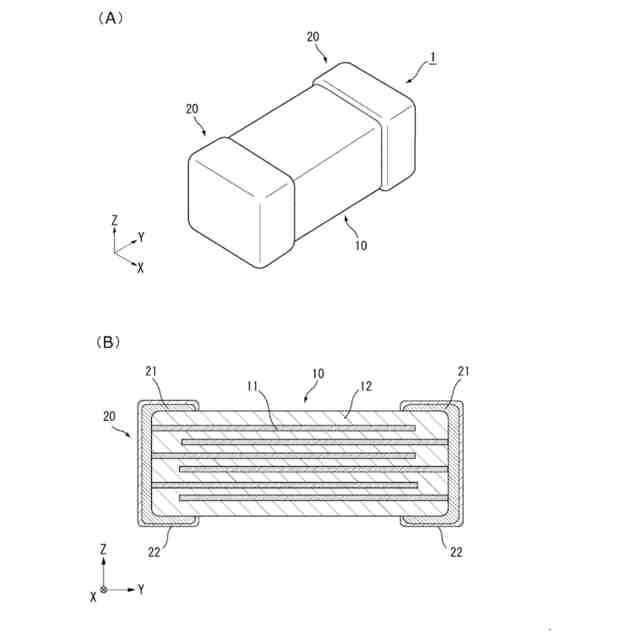

【選択図】図1
特許請求の範囲【請求項１】
導電性粉末、分散剤、バインダー樹脂、および有機溶剤を含み、前記分散剤は、分岐鎖を１つ以上有する分岐炭化水素基とアミノ基（－ＮＨ
２
）とを有し、かつ、分子量が１０００以下である一級アミンを含む一級アミン系分散剤である、導電性ペースト。
続きを表示（約 700 文字）【請求項２】
前記分岐鎖は、窒素原子と結合した炭素原子を１位とした場合に、１位から３位のいずれかの炭素原子から分岐している、請求項１に記載の導電性ペースト。
【請求項３】
前記一級アミンの分子量が４００以下である、請求項１に記載の導電性ペースト。
【請求項４】
前記分岐炭化水素基は、炭素数３以上２５以下の分岐アルキル基である、請求項３に記載の導電性ペースト。
【請求項５】
前記一級アミンが、２－ヘプチルアミン、２－エチルヘキシルアミン、および２－デシルテトラデカン－１－アミンの群から選択される少なくとも１種である、請求項１に記載の導電性ペースト。
【請求項６】
前記分散剤は、前記導電性粉末１００質量部に対して、０．２質量部以上２質量部以下含有されている、請求項１に記載の導電性ペースト。
【請求項７】
前記導電性粉末は、Ｎｉ、Ｐｄ、Ｐｔ、Ａｕ、Ａｇ、Ｃｕ、およびこれらの合金から選ばれる少なくとも１種の金属粉末を含む、請求項１に記載の導電性ペースト。
【請求項８】
前記導電性粉末は、平均粒径が０．０５μｍ以上１．０μｍ以下である、請求項１に記載の導電性ペースト。
【請求項９】
誘電体粉末を含み、前記誘電体粉末は、ペロブスカイト型酸化物からなるセラミック粉末を含む、請求項１に記載の導電性ペースト。
【請求項１０】
前記誘電体粉末は、平均粒径が０．０１μｍ以上０．５μｍ以下である、請求項９に記載の導電性ペースト。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、内部電極を有する積層セラミックコンデンサおよびその他の電子部品、および、積層セラミックコンデンサや電子部品の内部電極を形成するために使用される導電性ペーストに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
携帯電話やデジタル機器などの電子機器の小型化および高性能化に伴い、積層セラミックコンデンサなどの電子部品についても小型化および高容量化が望まれている。電子部品のうち積層セラミックコンデンサは、複数の誘電体層と複数の内部電極層とが交互に積層した構造を有し、これらの誘電体層および内部電極層を薄膜化することにより、その小型化および高容量化を図ることができる。
【０００３】
積層セラミックコンデンサは、一般的には次のように製造される。チタン酸バリウム（ＢａＴｉＯ
３
）などの誘電体粉末およびバインダー樹脂を用いて誘電体グリーンシートを形成する。誘電体グリーンシートの表面上に、内部電極用の導電性ペーストを所定の電極パターンで印刷し、さらに乾燥を施して、内部電極層となる乾燥膜を形成する。乾燥膜が形成された誘電体グリーンシートを多層に積み重ねて積層体を得て、この積層体を加熱圧着して一体化した後に、切断してチップを得る。該チップに対して、酸化性雰囲気または不活性雰囲気中で脱バインダー処理、および、還元雰囲気中で加熱焼成を行い、焼成チップを得る。最後に、焼成チップに対して、外部電極用ペーストを塗布および焼成し、得られた外部電極上にニッケルメッキなどを施すことにより、積層セラミックコンデンサを完成させる。
【０００４】
一般的に、内部電極層の形成に用いられる導電性ペーストは、導電性粉末、誘電体粉末、バインダー樹脂、および有機溶剤を含む。また、導電性ペーストは、導電性粉末などの分散性を向上させるために分散剤を含むことがある。
【０００５】
導電性ペーストには、経時的に粘度が増加しやすいという問題がある。このため、製造当初は、所望粘度で誘電体グリーンシート上に所定厚みの電極パターンを形成することができるが、時間経過とともに増粘していき、製造当初の印刷条件では既定の範囲内に厚みを維持できない場合がある。
【０００６】
導電性ペーストの粘度特性を改善するための対策として、たとえば、特開２０１９－０４６５８１号公報には、分散剤として、分子量が５０００以下であり、かつ、分岐鎖を１つ以上有する分岐炭化水素基を有する第１の酸系分散剤と、および、前記第１の酸系分散剤以外の第２の酸系分散剤とを含むことを特徴とする、導電性ペーストが記載されている。この導電性ペーストは、良好な粘度安定性と分散性を有するとされている。
【０００７】
また、誘電体グリーンシートの薄膜化に伴い、導電性ペーストには、その塗布後の乾燥膜の表面平滑性を向上させることが要求されている。
【０００８】
特開２０２０－０１７４０５号公報には、分散剤として、所定のアミノ酸系分散剤と所定のアミン系分散剤とを含有し、前記アミノ酸系分散剤と前記アミン系分散剤の配合比が質量比で、１／４以上１／２以下の範囲であり、前記アミノ酸系分散剤と前記アミン系分散剤との合計含有量が、導電性ペースト全体に対して、０．７質量％以上１．２質量％以下である、導電性ペーストが記載されている。この導電性ペーストは、その塗布後の乾燥膜において高い表面平滑性と高い密度が得られるとされている。
【先行技術文献】
【特許文献】
【０００９】
特開２０１９－０４６５８１号公報
特開２０２０－０１７４０５号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
しかしながら、近年の内部電極層の薄膜化に伴う導電性粉末の小粒径化により、その粒子表面の比表面積が大きくなるため、導電性粉末（金属粉末）の表面活性が高くなり、分散性の低下や、粘度特性の低下が生じる場合がある。
（【００１１】以降は省略されています）

関連特許
