公開番号2025179147
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2025145814,2021060417
出願日2025-09-03,2021-03-31
発明の名称電子機器およびアクセサリ
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G03B 17/56 20210101AFI20251202BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】接点数の増加を抑えつつ、クロック信号による隣接接点の信号へのノイズの影響を低減する。

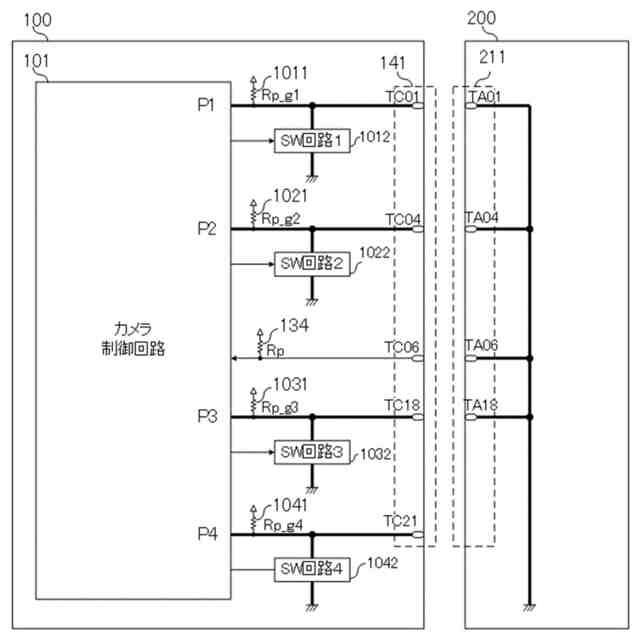

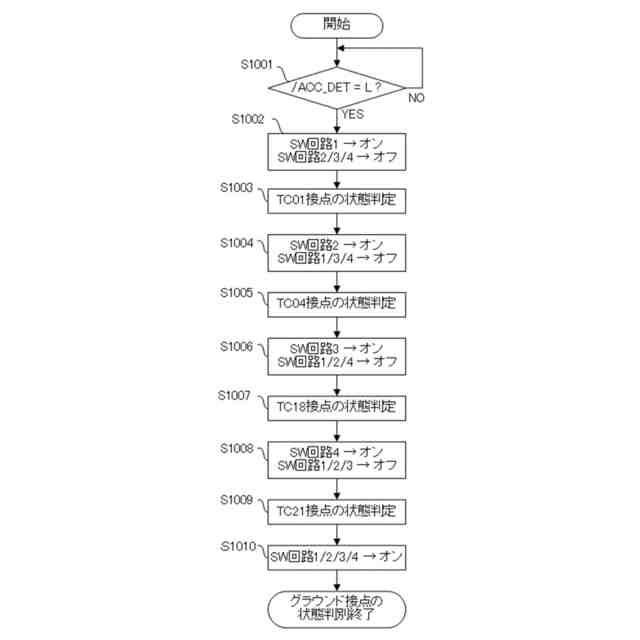

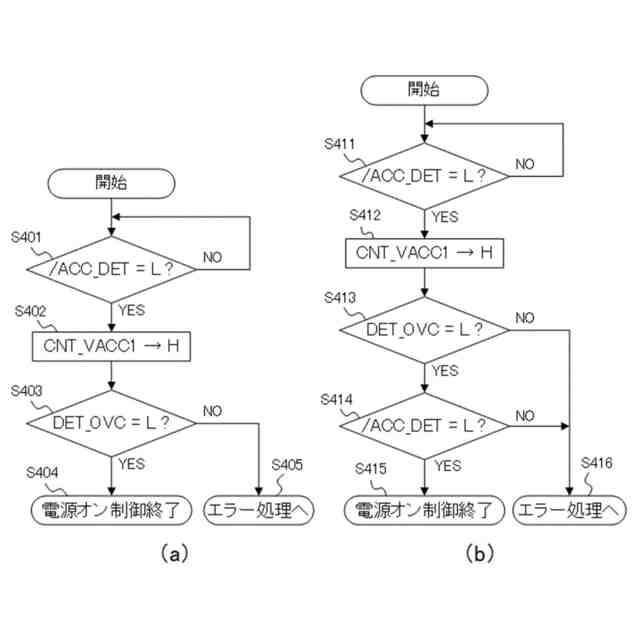

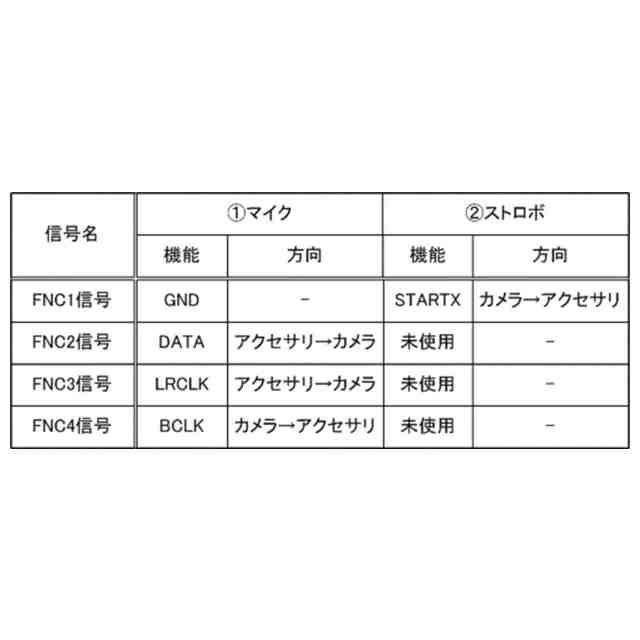

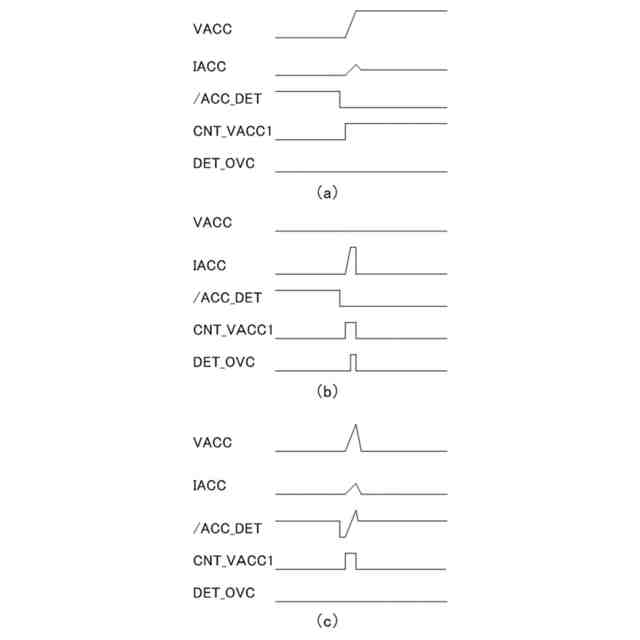

【解決手段】電子機器100は、アクセサリ200が着脱可能に装着される。電子機器には、アクセサリと電気的に接続される複数の接点が一列に配列されている。複数の接点は、電子機器へのアクセサリの装着の検出に用いられる装着検出接点TC06と、電子機器とアクセサリとの間での通信において第1のクロック信号の伝達に用いられる第1のクロック接点TC07とを含む。装着検出接点の電位は、アクセサリが電子機器に装着された後に所定電位からグラウンド電位となる。第1のクロック接点の隣に装着検出接点が配置されている。

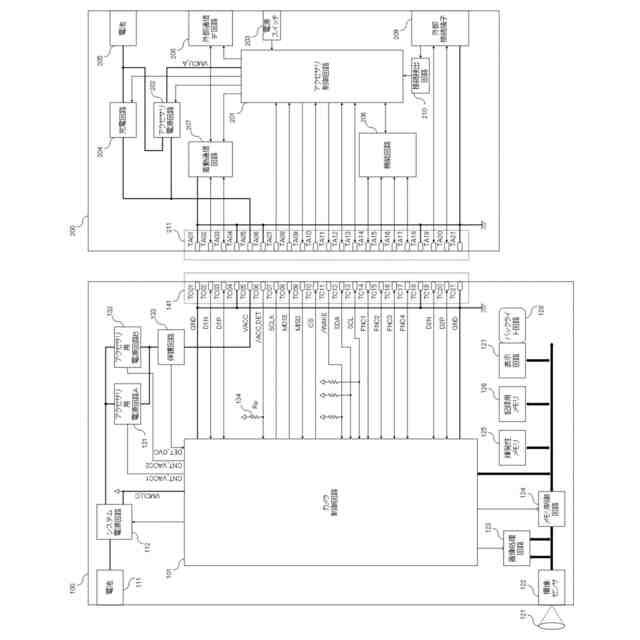

【選択図】図1
特許請求の範囲【請求項１】
アクセサリが着脱可能に装着され、前記アクセサリと電気的に接続される複数の接点が一列に配列された電子機器であって、
前記複数の接点は、
前記電子機器への前記アクセサリの装着の検出に用いられる装着検出接点と、
前記電子機器と前記アクセサリとの間での通信において第１のクロック信号の伝達に用いられる第１のクロック接点とを含み、
前記装着検出接点の電位は、前記アクセサリが前記電子機器に装着された後に所定電位からグラウンド電位となり、
前記第１のクロック接点の隣に前記装着検出接点が配置されていることを特徴とする電子機器。
続きを表示（約 1,700 文字）【請求項２】
前記複数の接点は、さらに、前記電子機器と前記アクセサリとの通信において第２のクロック信号の伝達に用いられる第２のクロック接点を有し、
前記第１のクロック信号の電位の変化の頻度は、前記第２のクロック信号の電位の変化の頻度に比べて多く、
前記装着検出接点は、前記第２のクロック接点の隣ではない位置に配置されていることを特徴とする請求項１に記載の電子機器。
【請求項３】
前記複数の接点は、さらに、前記電子機器と前記アクセサリとの通信において第３のクロック信号またはデータ信号であるペアの差動信号の伝達に用いられ、互いに隣り合う第１の差動信号接点および第２の差動信号接点を含み、
前記装着検出接点は、前記第１および第２の差動信号接点の隣ではない位置に配置されていることを特徴とする請求項１または２に記載の電子機器。
【請求項４】
前記複数の接点は、さらに、前記電子機器と前記アクセサリとの間での前記第１のクロック信号を用いた通信において送信される第１のデータ信号の伝達に用いられる第１のデータ接点を有し、
前記第１のクロック接点の前記装着検出接点とは反対側の隣に前記第１のデータ接点が配置されていることを特徴とする請求項１から３のいずれか一項に記載の電子機器。
【請求項５】
前記複数の接点は、さらに、いずれも前記装着検出接点の前記第１のクロック接点とは反対側に配置された、前記電子機器から前記アクセサリの電源供給に用いられる電源接点と、グラウンドに接続されたグラウンド接点とを含むことを特徴とする請求項１から４のいずれか一項に記載の電子機器。
【請求項６】
電子機器に着脱可能に装着され、前記電子機器と電気的に接続される複数の接点が一列に配列されたアクセサリであって、
前記複数の接点は、
前記電子機器への前記アクセサリの装着の検出に用いられる装着検出接点と、
前記電子機器と前記アクセサリとの間での通信において第１のクロック信号の伝達に用いられる第１のクロック接点とを含み、
前記装着検出接点の電位は、グラウンド電位であり、
前記第１のクロック接点の隣に前記装着検出接点が配置されていることを特徴とするアクセサリ。
【請求項７】
前記複数の接点は、さらに、前記電子機器と前記アクセサリとの通信において第２のクロック信号の伝達に用いられる第２のクロック接点を有し、
前記第１のクロック信号の電位の変化の頻度は、前記第２のクロック信号の電位の変化の頻度に比べて多く、
前記装着検出接点は、前記第２のクロック接点の隣ではない位置に配置されていることを特徴とする請求項６に記載のアクセサリ。
【請求項８】
前記複数の接点は、さらに、前記電子機器と前記アクセサリとの通信において第３のクロック信号またはデータ信号であるペアの差動信号の伝達に用いられ、互いに隣り合う第１の差動信号接点および第２の差動信号接点を含み、
前記装着検出接点は、前記第１および第２の差動信号接点の隣ではない位置に配置されていることを特徴とする請求項６または７に記載のアクセサリ。
【請求項９】
前記複数の接点は、さらに、前記電子機器と前記アクセサリとの間での前記第１のクロック信号を用いた通信において送信される第１のデータ信号の伝達に用いられる第１のデータ接点を有し、
前記第１のクロック接点の前記装着検出接点とは反対側の隣に前記第１のデータ接点が配置されていることを特徴とする請求項６から８のいずれか一項に記載のアクセサリ。
【請求項１０】
前記複数の接点は、さらに、いずれも前記装着検出接点の前記第１のクロック接点とは反対側に配置された、前記電子機器から前記アクセサリの電源供給に用いられる電源接点と、グラウンドに接続されたグラウンド接点とを含むことを特徴とする請求項６から９のいずれか一項に記載のアクセサリ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、通信や電源供給等に用いられる接点を有する電子機器およびアクセサリに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

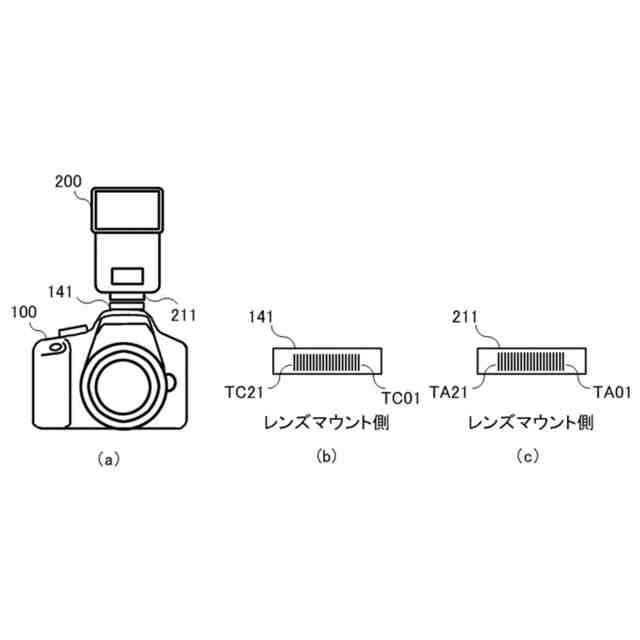

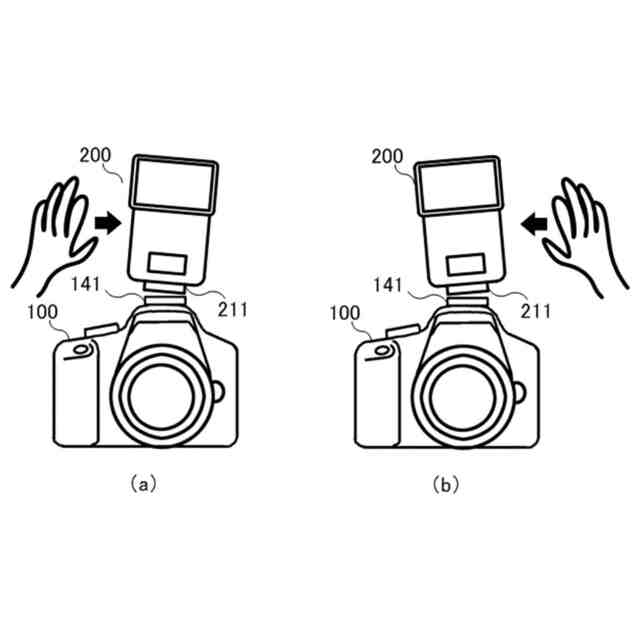

カメラ等の電子機器に設けられたアクセサリシューには、ストロボ機器等のアクセサリが装着される。アクセサリシューには、アクセサリに電源を供給したりアクセサリとの通信を行ったりするための複数の接点（端子）が設けられている。電子機器とアクセサリとの通信はアクセサリシューの端子を介して、電子機器からクロック信号やデータ信号等の信号が送信される。
【０００３】
ただし、アクセサリシューやアクセサリを大型化することなく接点の数を増やすめために接点の配置ピッチを狭くすると、クロック信号やデータ信号の電位の変化がこれらの信号の接点に隣接する接点に接続される信号に影響を与えやすくなる。
【０００４】
特許文献１には、クロック信号接点の両隣に基準電位となるＧＮＤ電位の接点を配置することで、電子機器とアクセサリ間のクロック信号による他の信号へのノイズの影響を防ぐようにした接点配置が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１３－３４１７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に開示された接点配置では、クロック信号接点の両隣にＧＮＤ接点を配置するために接点数が増加し、アクセサリシューが大型化する。
【０００７】
本発明は、接点数の増加を抑えつつ、クロック信号による隣接接点の信号へのノイズの影響を低減することができるようにした電子機器およびアクセサリを提供する。
【課題を解決するための手段】
【０００８】
本発明の一側面としての電子機器は、アクセサリが着脱可能に装着される。電子機器には、アクセサリと電気的に接続される複数の接点が一列に配列されている。複数の接点は、電子機器へのアクセサリの装着の検出に用いられる装着検出接点と、電子機器とアクセサリとの間での通信において第１のクロック信号の伝達に用いられる第１のクロック接点とを含む。装着検出接点の電位は、アクセサリが電子機器に装着された後に所定電位からグラウンド電位となる。第１のクロック接点の隣に装着検出接点が配置されていることを特徴とする。
【０００９】
また本発明の他の一側面としてのアクセサリは、電子機器に着脱可能に装着される。アクセサリには、電子機器と電気的に接続される複数の接点が一列に配列されている。複数の接点は、電子機器へのアクセサリの装着の検出に用いられる装着検出接点と、電子機器とアクセサリとの間での通信において第１のクロック信号の伝達に用いられる第１のクロック接点とを含む。装着検出接点の電位は、グラウンド電位であり、第１のクロック接点の隣に装着検出接点が配置されていることを特徴とする。
【発明の効果】
【００１０】
本発明によれば、接点数の増加を抑えつつ、クロック信号による隣接接点の信号へのノイズの影響を低減することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
