公開番号2025179123
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2025144081,2023078701
出願日2025-08-29,2023-05-11
発明の名称演算装置およびインクジェットプリンタ
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類G01K 7/16 20060101AFI20251202BHJP(測定;試験)
要約【課題】省電力モードにおける消費電力を低減しつつ温度検出を適切に継続するのに有利な技術を提供する。
【解決手段】本発明に係る演算装置は、温度検出部を備え、該温度検出部の検出結果を演算する演算装置であって、第1電圧に基づいて演算処理を行う第1処理部と、第2電圧に基づいて演算処理を行う第2処理部とを備えると共に、動作モードとして、前記第1電圧および前記第2電圧の双方が供給される第1モードと、該第1電圧の供給が抑制される第2モードとを含み、前記温度検出部は、前記第1モードにおいて検出結果を前記第1処理部に出力し且つ前記第2モードにおいて検出結果を前記第2処理部に出力するセレクタを含む。
【選択図】図1
特許請求の範囲【請求項１】
温度検出部を備え、前記温度検出部の検出結果を演算する演算装置であって、
前記検出結果の演算を行う第１処理部と第２処理部とを備え、
動作モードとして、第１モードと、前記演算装置の消費電力が前記第１モードよりも小さい第２モードとを含み、
温度変化によって抵抗値が変動する電気素子と、
前記第１処理部に接続された第１の電気経路と前記第２処理部に接続された第２の電気経路とを選択的に接続可能なセレクタと、を含む
ことを特徴とする演算装置。
続きを表示（約 940 文字）【請求項２】
前記第１処理部は、前記第１モードよりも前記第２モードの方が小さい電圧が印加される
ことを特徴とする請求項１に記載の演算装置。
【請求項３】
前記第１処理部は、前記第２モードの時に電圧が印加されない
ことを特徴とする請求項１に記載の演算装置。
【請求項４】
前記第１処理部で消費される電力は、前記第１モードよりも前記第２モードの方が小さい
ことを特徴とする請求項１～３のいずれか１項に記載の演算装置。
【請求項５】
前記第１処理部は第１電圧に基づいて動作し、
前記第２処理部は第２電圧に基づいて動作し、
前記第２電圧は前記第１電圧よりも小さい
ことを特徴とする請求項１に記載の演算装置。
【請求項６】
前記セレクタは、
前記第１モードのときに前記第１の電気経路に接続し、
前記第２モードのときに前記第２の電気経路は接続される
ことを特徴とする請求項１に記載の演算装置。
【請求項７】
検出した温度を記憶する記憶手段を備え、
前記第２処理部は、前記第２モード中に検出した温度を前記記憶手段に記憶する
ことを特徴とする請求項１に記載の演算装置。
【請求項８】
前記第１処理部は集積回路である
ことを特徴とする請求項１に記載の演算装置。
【請求項９】
温度検出部を備え、インクを吐出可能なインクジェットプリンタであって、
前記温度検出部の検出結果の演算処理を行う第１処理部と、第２処理部とを備え、
動作モードとして、第１モードと、前記インクジェットプリンタの消費電力が前記第１モードよりも小さい第２モードとを含み、
温度変化によって抵抗値が変動する電気素子と、
前記第１処理部に接続された第１の電気経路と前記第２処理部に接続された第２の電気経路とを選択的に接続可能なセレクタと、
前記温度検出部の検出結果についての演算結果に基づいて駆動制御を行う駆動装置と、を含む
ことを特徴とするインクジェットプリンタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、主に演算装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
温度制御ないし温度管理を要する電子機器には、対象の温度を検出するための温度検出装置が一般に設けられうる（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－２０８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複数の電力系統に基づいて動作する電子機器のなかには、一部の電力系統が抑制された省電力モードにおいても温度検出の継続が求められるものもある。よって、省電力モードにおいて消費電力を低減しつつ温度検出を適切に継続する技術が一般に求められうる。
【０００５】
本発明は、発明者による上記課題の認識を契機として為されたものであり、省電力モードにおける消費電力を低減しつつ温度検出を適切に継続するのに有利な技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一つの側面は演算装置にかかり、前記演算装置は、
温度検出部を備え、前記温度検出部の検出結果を演算する演算装置であって、
前記検出結果の演算を行う第１処理部と第２処理部とを備え、
動作モードとして、第１モードと、前記演算装置の消費電力が前記第１モードよりも小さい第２モードとを含み、
温度変化によって抵抗値が変動する電気素子と、
前記第１処理部に接続された第１の電気経路と前記第２処理部に接続された第２の電気経路とを選択的に接続可能なセレクタと、を含む
ことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、省電力モードにおける消費電力を低減しつつ温度検出を適切に継続することができる。
【図面の簡単な説明】
【０００８】
実施形態に係る演算装置の構成例を示す図。

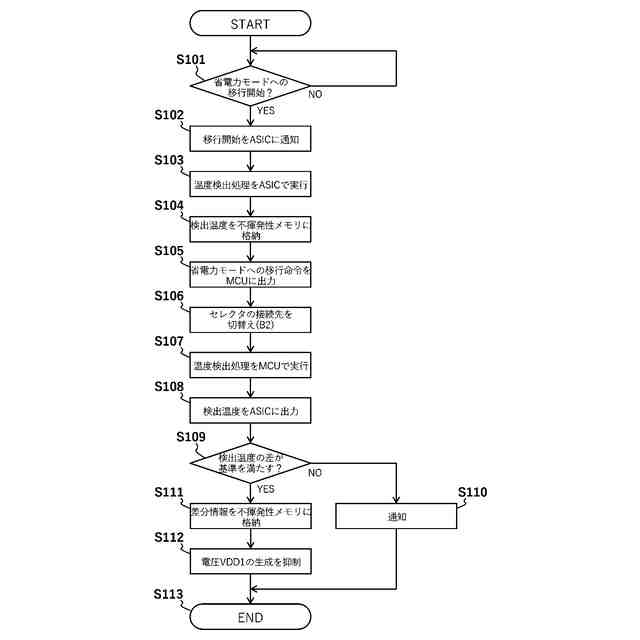

通常モードから省電力モードに移行する際の制御内容を示すフローチャート。

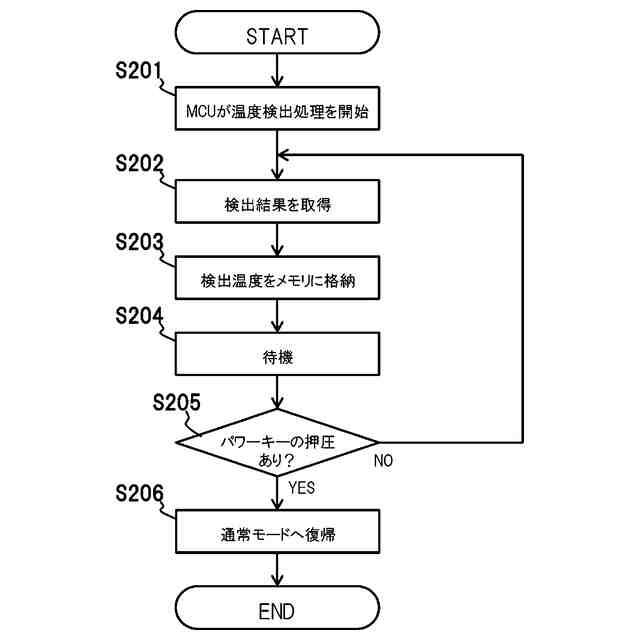

省電力モードにおいて温度検出処理を実行するためのフローチャート。

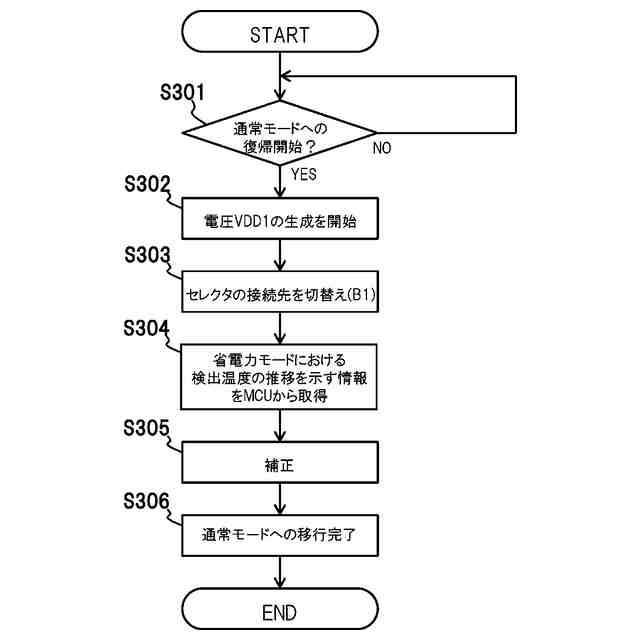

省電力モードから通常モードに移行する際の制御内容を示すフローチャート。

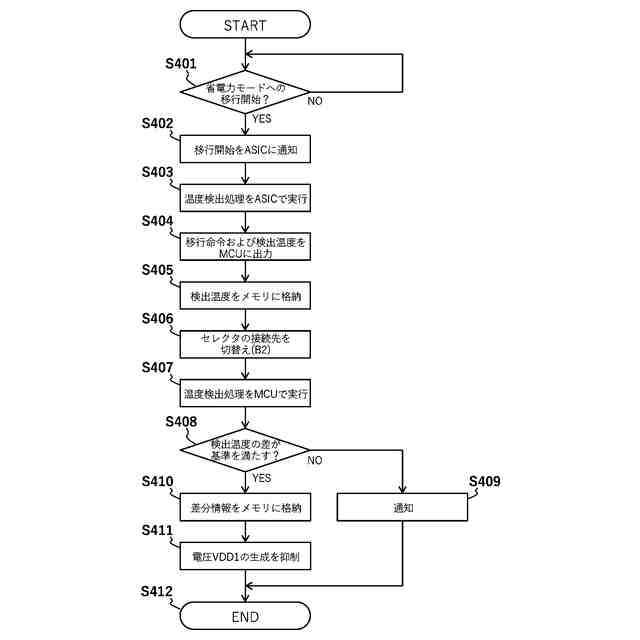

通常モードから省電力モードに移行する際の制御内容を示すフローチャート。

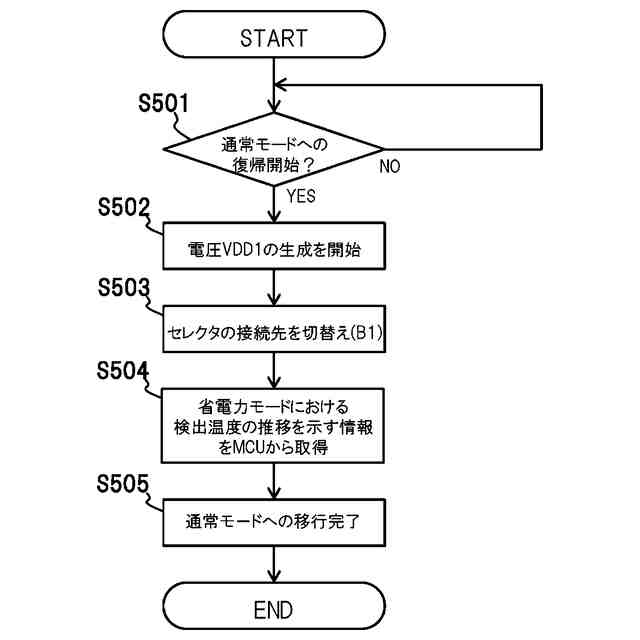

省電力モードから通常モードに移行する際の制御内容を示すフローチャート。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものでない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
【００１０】
（第１実施形態）

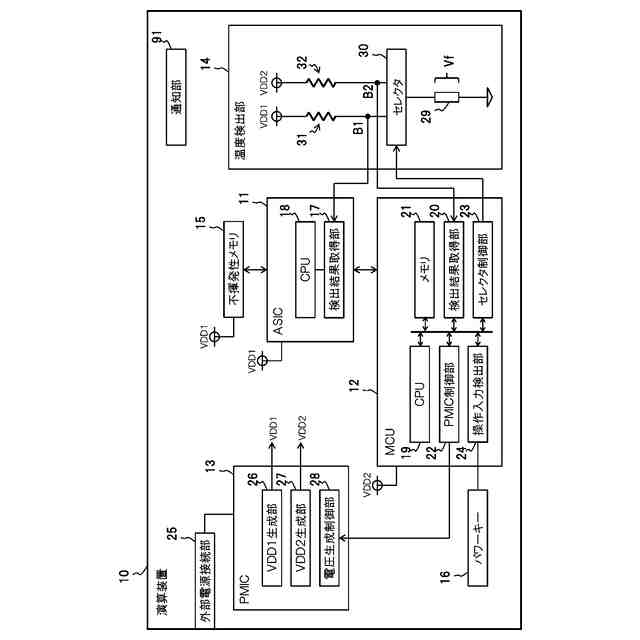

図１は、第１実施形態に係る演算装置１０の構成例を示す。演算装置１０は、詳細については後述とするが、温度の検出結果について演算処理を行う。演算装置１０は、該演算結果に基づいて駆動制御を行う駆動装置を備える多様な電子機器に適用可能であり、例えば、電気熱変換素子を用いて熱エネルギーによりインクを吐出可能なインクジェットプリンタに適用されうる。
（【００１１】以降は省略されています）
