公開番号2025179022
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2025077683
出願日2025-05-08
発明の名称攪拌器セグメントを有するエンジンナセルインレット
出願人ザ・ボーイング・カンパニー,The Boeing Company
代理人園田・小林弁理士法人
主分類F15D 1/12 20060101AFI20251202BHJP(流体圧アクチュエータ;水力学または空気力学一般)
要約【課題】エンジンナセルインレット内で局所的に気流を層流から乱流へ遷移させる。

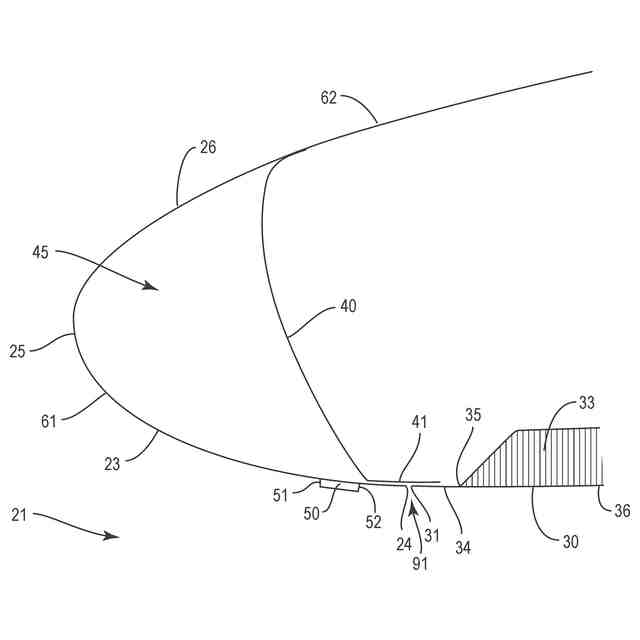

【解決手段】ナセルインレット21は、内側流れ表面、外側流れ表面、及び内側流れ表面に沿って配置された攪拌器セグメント50を含む。攪拌器セグメントは、内側流れ表面61を越えて外向きに延在し、攪拌器セグメントから上流の内側流れ表面に沿った層流気流を、攪拌器セグメントから下流の乱流気流へ遷移させるように構成されている。
【選択図】図4
特許請求の範囲【請求項１】
エンジン用のナセルインレットであって、

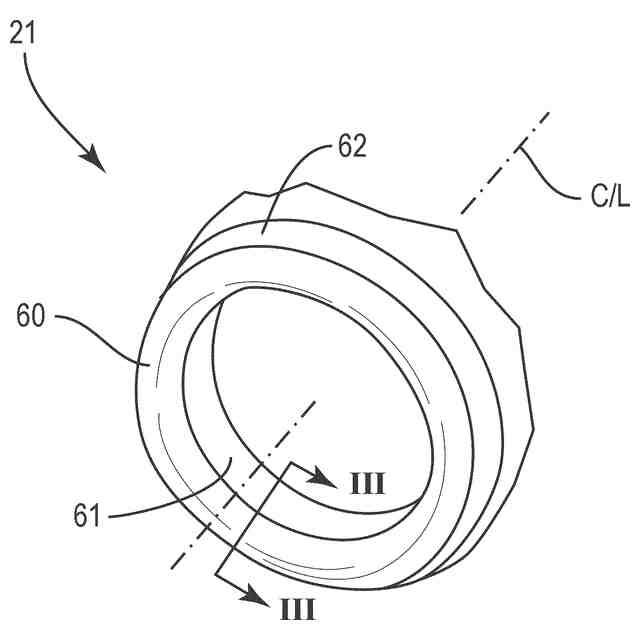

内側流れ表面（６１）、
外側流れ表面（６２）、及び
前記内側流れ表面（６１）に沿って配置された攪拌器セグメント（５０）を備え、
前記攪拌器セグメント（５０）は、前記内側流れ表面（６１）を越えて外向きに延在し、前記攪拌器セグメント（５０）から上流の前記内側流れ表面（６１）に沿った層流気流を、前記攪拌器セグメント（５０）から下流の乱流気流へ遷移させるように構成されている、ナセルインレット。
続きを表示（約 1,100 文字）【請求項２】

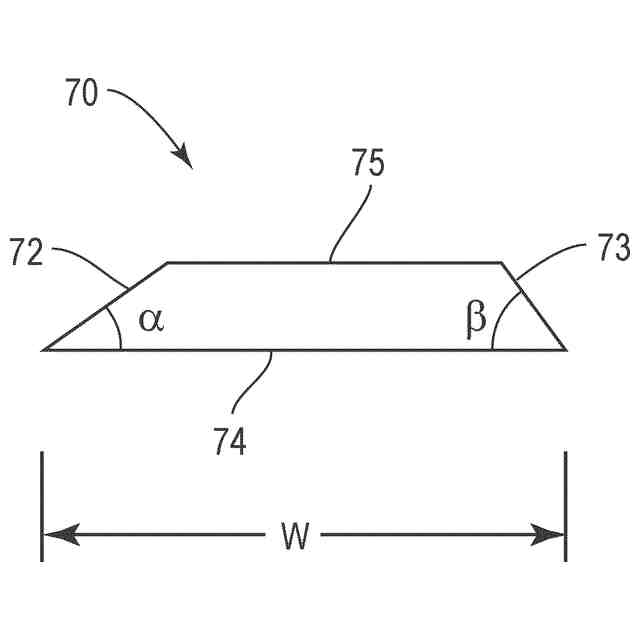

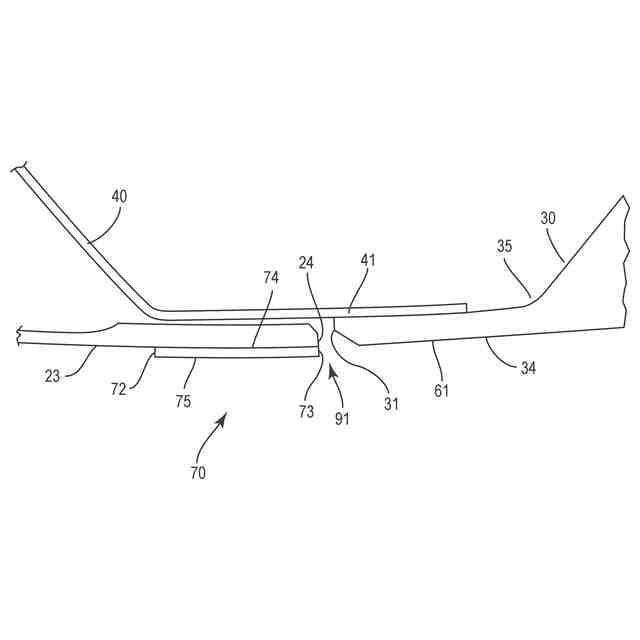

前記攪拌器セグメント（５０）は、前記内側流れ表面（６１）に接続されたストリップ（７０）であり、前記ストリップ（７０）は、前記内側流れ表面（６１）に向けて配置された内面（７４）、反対側の外面（７５）、前縁（７２）、及び後縁（７３）を備える、請求項１に記載のナセルインレット。
【請求項３】
前記ストリップ（７０）は、前記ナセルインレットの周りを完全に囲んで延在する、請求項２に記載のナセルインレット。
【請求項４】
前記ストリップ（７０）は、間隙によって間隔を空けられた複数の離散したセクション（７６）を備える、請求項２に記載のナセルインレット。
【請求項５】

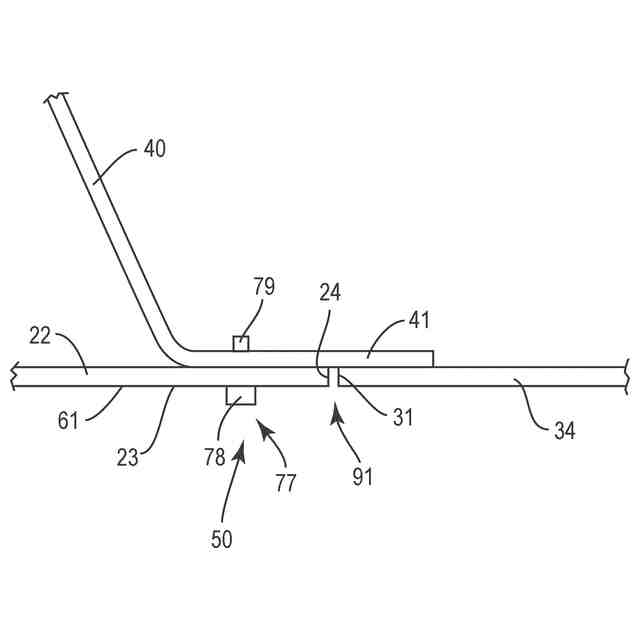

前記攪拌器セグメント（５０）は、複数のファスナ（７７）を備え、前記複数のファスナ（７７）は、前記内側流れ表面（６１）を越えて外向きに延在するヘッド（７８）を備える、請求項１に記載のナセルインレット。
【請求項６】
前記ヘッド（７８）は、前記ナセルインレットの周りを囲む列内に整列する、請求項５に記載のナセルインレット。
【請求項７】
前記攪拌器セグメント（５０）は、前記内側流れ表面（６１）とは異なる材料から構築された１以上の部材上に形成されている、請求項１に記載のナセルインレット。
【請求項８】
前記攪拌器セグメント（５０）は、

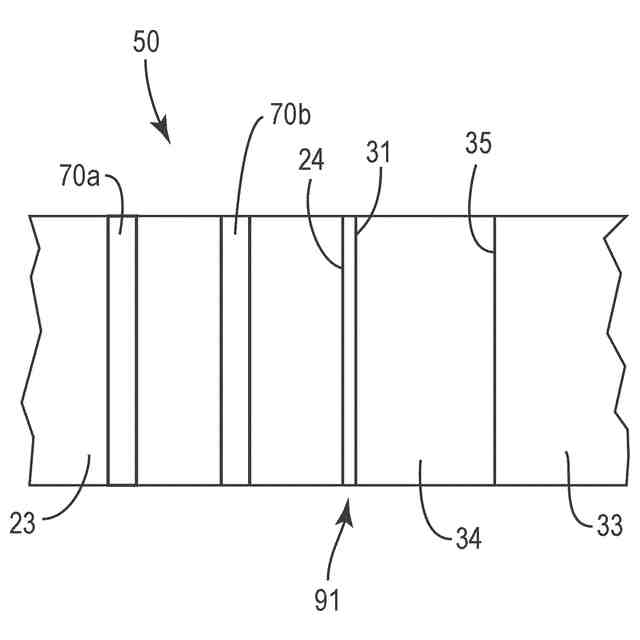

１以上のストリップ（７０）、及び
前記１以上のストリップ（７０）を貫通して前記内側流れ表面（６１）へ延在するファスナ（７７）を備える、請求項１に記載のナセルインレット。
【請求項９】
エンジン用のナセルインレットであって、

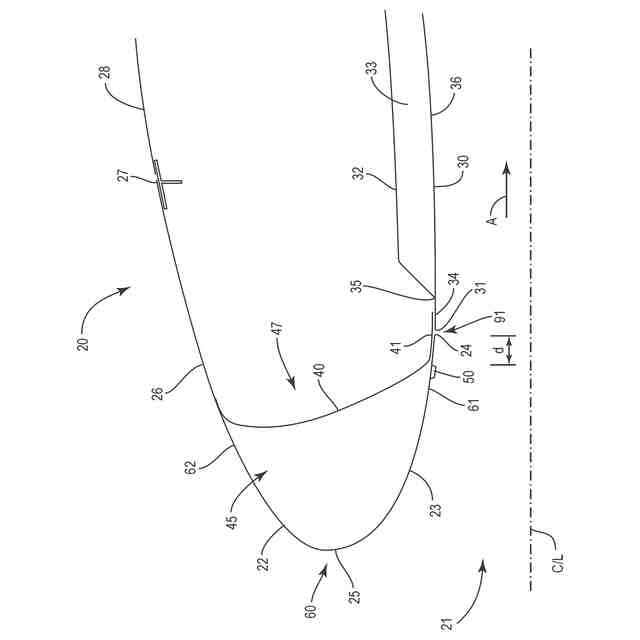

前記ナセルインレットの前端に配置されたリップスキン（２２）であって、内側リップスキン縁部（２４）まで延在するリップスキン内側流れ表面（２３）を備えるリップスキン（２２）、
前記リップスキン内側流れ表面（２３）から下流に配置されている内側バレル（３０）、
前記内側リップスキン縁部（２４）と前記内側バレル（３０）の前縁（３１）との間に形成されたジョイント（９１）、及び
前記ジョイント（９１）から上流の前記リップスキン内側流れ表面（２３）に配置された攪拌器セグメント（５０）であって、前記内側バレル（３０）から熱を引き出すために、層流気流を前記ジョイントから下流の乱流気流へ遷移させるように構成された攪拌器セグメント（５０）を備える、ナセルインレット。
【請求項１０】
前記内側バレル（３０）は、複合材料から構築された内側バレル構造プライ（３２）を備える、請求項９に記載のナセルインレット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
[0001] 本開示は、広くは、エンジンナセルの分野に関し、特に、冷却を促進するためにエンジンナセルインレット内で気流を層流から乱流へ遷移させる分野に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

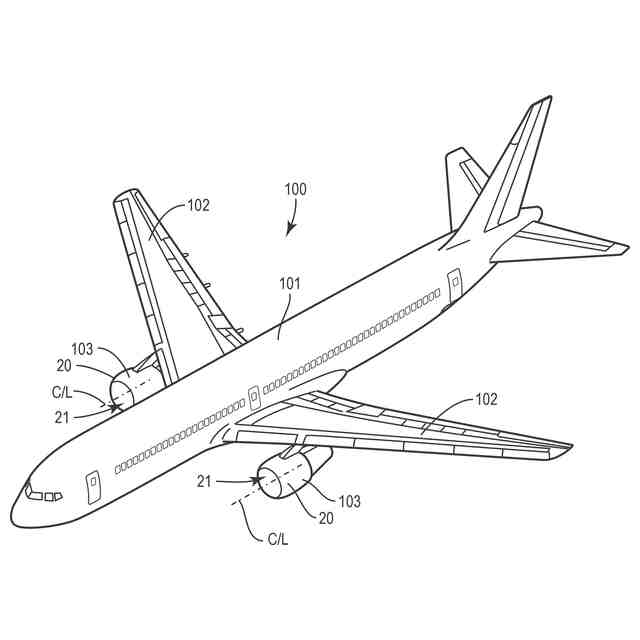

[0002] エンジンナセルは、航空機のエンジンの周りに延在するハウジングである。ナセルは、空気をエンジンに誘導するインレットを含む。ナセルインレットは、ガスタービンエンジンなどのエンジンが異物を吸い込まないように保護する役割を果たす。ナセルインレットは、空気をエンジンに誘導するように更に構成されている。ナセルインレットは、航空機の使用中に氷結を防止するために加熱される。インレットの加熱のための１つの方法は、加熱された空気をエンジンからナセルインレットの１以上の内装セクションへ誘導することによって行われる。加熱における問題は、ナセルインレットの１以上のセクションが、過剰な高温に達し得ることである。過剰な高温になる可能性があるナセルインレットの１つの場所は、ナセルインレットの内側流れ表面に沿っている。
【０００３】
[0003] ナセルインレットの１以上のセクションの冷却は、ナセルインレットを通ってエンジンに入る空気への熱伝達の結果として生じる。空気が表面に沿って流れる作用の結果として、１以上のセクションから熱が引き出され、表面温度が下がる。ナセルインレットの内側流れ表面は、１以上のセクションにわたり層流気流を促進するように構成されている。しかし、境界層は、比較的動きが遅く、加熱されたリップスキンから引き出された熱を保持し、この熱を下流に運ぶ。乱流気流は、隣接するより冷たい気流との混合を促進することによって、この境界層の熱伝達効果を乱し、それによって、下流の隣接する構造物への熱伝達を減少させる。
【０００４】
[0004] したがって、加熱されたセクションの下流の隣接する構造物の過剰な高温を低減させるために、ナセルインレット内で局所的に気流を層流から乱流へ遷移させることが必要である。
【発明の概要】
【０００５】
[0005] 一態様は、エンジン用のナセルインレットを対象とする。ナセルインレットは、内側流れ表面、外側流れ表面、及び内側流れ表面に沿って配置された攪拌器セグメントを備える。攪拌器セグメントは、内側流れ表面を越えて外向きに延在し、攪拌器セグメントから上流の内側流れ表面に沿った層流気流を、攪拌器セグメントから下流の乱流気流へ遷移させるように構成されている。
【０００６】
[0006] 別の一態様では、攪拌器セグメントが、内側流れ表面に接続されたストリップである。該ストリップは、内側流れ表面に向けて配置された内面、反対側の外面、前縁、及び後縁を備える。
【０００７】
[0007] 別の一態様では、ストリップが、ナセルインレットの周りを完全に囲んで延在する。
【０００８】
[0008] 別の一態様では、ストリップが、間隙によって間隔を空けられた複数の離散したセクションを備える。
【０００９】
[0009] 別の一態様では、攪拌器セグメントが、複数のファスナを備える。複数のファスナは、内側流れ表面を越えて外向きに延在するヘッドを備える。
【００１０】
[0010] 別の一態様では、ヘッドが、ナセルインレットの周りを囲む列内に整列する。
（【００１１】以降は省略されています）
