公開番号2025178981
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085906
出願日2024-05-27
発明の名称設計変更支援装置、設計変更支援システム、設計変更支援方法、及び、プログラム
出願人三菱電機株式会社
代理人個人,個人,個人,個人,個人,個人
主分類G06F 30/27 20200101AFI20251202BHJP(計算;計数)
要約【課題】部品の置換を伴う組立品の設計変更を支援する。
【解決手段】部品情報取得部111は、第1部品の3次元モデルを表す第1部品モデル情報又は第1部品の2次元図面を表す第1部品図面情報を取得する。組立品情報取得部112は、設計変更前の組立品である第1組立品の3次元モデルを表す第1組立品モデル情報を取得する。情報処理部113は、部品情報取得部111が取得した第1部品モデル情報又は第1部品図面情報と組立品情報取得部112が取得した第1組立品モデル情報とを人工知能に供給することで、第1組立品が備える第2部品が第1部品に置換された設計変更後の組立品である第2組立品の3次元モデルを表す第2組立品モデル情報を生成し、生成した第2組立品モデル情報を出力する。
【選択図】図2
特許請求の範囲【請求項１】
第１部品の３次元モデルを表す第１部品モデル情報又は前記第１部品の２次元図面を表す第１部品図面情報を取得する部品情報取得手段と、
設計変更前の組立品である第１組立品の３次元モデルを表す第１組立品モデル情報を取得する組立品情報取得手段と、
前記部品情報取得手段が取得した前記第１部品モデル情報又は前記第１部品図面情報と前記組立品情報取得手段が取得した前記第１組立品モデル情報とを人工知能に供給することで、前記第１組立品が備える第２部品が前記第１部品に置換された設計変更後の組立品である第２組立品の３次元モデルを表す第２組立品モデル情報を生成し、生成した前記第２組立品モデル情報を出力する情報処理手段と、を備える、
設計変更支援装置。
続きを表示（約 1,800 文字）【請求項２】
前記部品情報取得手段は、前記第１部品モデル情報を取得し、
前記情報処理手段は、前記第１部品モデル情報と前記第１組立品モデル情報とを前記人工知能に供給することで、前記第２組立品モデル情報を生成する、
請求項１に記載の設計変更支援装置。
【請求項３】
前記情報処理手段は、前記第１部品の立体形状を表す形状情報と前記第１部品のサイズを示すサイズ情報と前記第１部品の質量と密度と強度と素材と識別子とのうち少なくとも１つを示す付加情報とを含む前記第１部品モデル情報と、前記第１組立品が備える部品の立体形状を表す形状情報と前記第１組立品が備える部品のサイズを示すサイズ情報と前記第１組立品が備える部品の質量と密度と強度と素材と識別子とのうち少なくとも１つを示す付加情報とを含む前記第１組立品モデル情報とを前記人工知能に供給することで、前記第２組立品モデル情報を生成する、
請求項２に記載の設計変更支援装置。
【請求項４】
前記部品情報取得手段は、前記第１部品図面情報を取得し、
前記情報処理手段は、前記第１部品図面情報を前記人工知能に供給することで、前記第１部品モデル情報を生成し、生成した前記第１部品モデル情報と前記第１組立品モデル情報とを前記人工知能に供給することで、前記第２組立品モデル情報を生成する、
請求項１に記載の設計変更支援装置。
【請求項５】
前記情報処理手段は、前記第１部品の投影図を表す投影図情報と前記投影図の投影法を示す投影法情報と前記第１部品のサイズを示すサイズ情報と前記第１部品の質量と密度と強度と素材と識別子とのうち少なくとも１つを示す付加情報とを含む前記第１部品図面情報を前記人工知能に供給することで、前記第１部品の立体形状を表す形状情報と前記第１部品の前記サイズ情報と前記第１部品の前記付加情報とを含む前記第１部品モデル情報を生成する、
請求項４に記載の設計変更支援装置。
【請求項６】
前記第１部品の２次元図面には、前記第１部品の投影図と、前記投影図の投影法を示す記号又は文字列と、前記第１部品のサイズを示す文字列と、前記第１部品の前記付加情報を示す文字列とが含まれている、
請求項５に記載の設計変更支援装置。
【請求項７】
前記情報処理手段は、前記第１部品モデル情報と、前記第１組立品が備える部品の立体形状を表す形状情報と前記第１組立品が備える部品のサイズを示すサイズ情報と前記第１組立品が備える部品の質量と密度と強度と素材と識別子とのうち少なくとも１つを示す付加情報とを含む前記第１組立品モデル情報とを前記人工知能に供給することで、前記第２組立品モデル情報を生成する、
請求項５又は６に記載の設計変更支援装置。
【請求項８】
前記情報処理手段は、前記第１部品モデル情報と前記第１組立品モデル情報とを前記人工知能に供給することで、前記第２組立品が備える部品の立体形状を表す形状情報と前記第２組立品が備える部品のサイズを示すサイズ情報と前記第２組立品が備える部品の質量と密度と強度と素材と識別子とのうち少なくとも１つを示す付加情報とを含む前記第２組立品モデル情報を生成する、
請求項３に記載の設計変更支援装置。
【請求項９】
前記部品情報取得手段は、前記第１部品図面情報を取得し、
前記情報処理手段は、前記第１部品図面情報と前記第１組立品モデル情報とを前記人工知能に供給することで、前記第２組立品モデル情報を生成する、
請求項１に記載の設計変更支援装置。
【請求項１０】
前記情報処理手段は、前記第１部品の投影図を表す投影図情報と前記投影図の投影法を示す投影法情報と前記第１部品のサイズを示すサイズ情報と前記第１部品の質量と密度と強度と素材と識別子とのうち少なくとも１つを示す付加情報とを含む前記第１部品図面情報と、前記第１組立品が備える部品の立体形状を表す形状情報と前記第１組立品が備える部品のサイズを示すサイズ情報と前記第１組立品が備える部品の質量と密度と強度と素材と識別子とのうち少なくとも１つを示す付加情報とを含む前記第１組立品モデル情報とを前記人工知能に供給することで、前記第２組立品モデル情報を生成する、
請求項９に記載の設計変更支援装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、設計変更支援装置、設計変更支援システム、設計変更支援方法、及び、プログラムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
現在、物体の立体形状を表す三次元モデルを用いて、複数の部品を組み立てることにより完成する組立品を設計する技術が知られている。例えば、設計者は、ＣＡＤ（Computer Aided Design）に代表される設計支援ツールを用いて、各部品又は組立品の三次元モデルを参照しながら各部品の形状、サイズ、位置関係等を調整する。また、例えば、設計者は、組立品の３次元モデルを用いたシミュレーションで組立品の動作、強度等を検証した後、組立品の実物を用いて組立品の動作、強度等を検証する。
【０００３】
このため、組立品の設計に三次元モデルはかかせないものとなりつつある。現在、三次元モデルを自動で生成する種々の技術が知られている。例えば、特許文献１には、入力された深度画像に基づいて、三次元モデルである３ＤプリミティブＣＡＤオブジェクトを生成するニューラルネットワークが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１６０７９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、組立品の動作、強度等を検証した結果、部品の置換を伴う組立品の設計変更を余儀なくされる場合がある。しかしながら、設計者が、組立品の三次元モデルを用いて手動で部品の置換を実施すると、設計者に多大な手間がかかる。また、特許文献１には、このような設計変更に対応可能な技術は記載されていない。このため、部品の置換を伴う組立品の設計変更を支援する技術が望まれている。
【０００６】
本開示は、上記問題に鑑みてなされたものであり、部品の置換を伴う組立品の設計変更を支援する設計変更支援装置、設計変更支援システム、設計変更支援方法、及び、プログラムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本開示に係る設計変更支援装置は、第１部品の３次元モデルを表す第１部品モデル情報又は第１部品の２次元図面を表す第１部品図面情報を取得する部品情報取得手段と、設計変更前の組立品である第１組立品の３次元モデルを表す第１組立品モデル情報を取得する組立品情報取得手段と、部品情報取得手段が取得した第１部品モデル情報又は第１部品図面情報と組立品情報取得手段が取得した第１組立品モデル情報とを人工知能に供給することで、第１組立品が備える第２部品が第１部品に置換された設計変更後の組立品である第２組立品の３次元モデルを表す第２組立品モデル情報を生成し、生成した第２組立品モデル情報を出力する情報処理手段と、を備える。
【発明の効果】
【０００８】
本開示では、第１部品モデル情報又は第１部品図面情報と第１組立品モデル情報とが人工知能に供給されることで、第１組立品が備える第２部品が第１部品に置換された設計変更後の組立品である第２組立品の３次元モデルを表す第２組立品モデル情報が生成され、生成された第２組立品モデル情報が出力される。従って、本開示によれば、部品の置換を伴う組立品の設計変更を支援することができる。
【図面の簡単な説明】
【０００９】

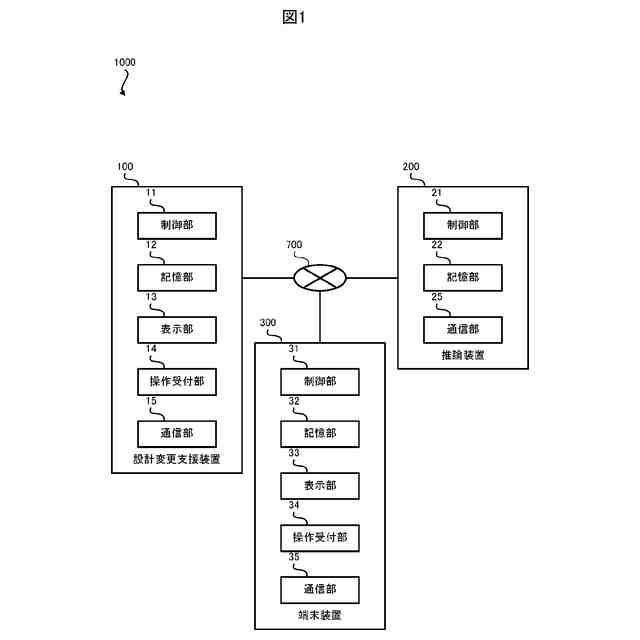

実施の形態１に係る設計変更支援システムの構成図

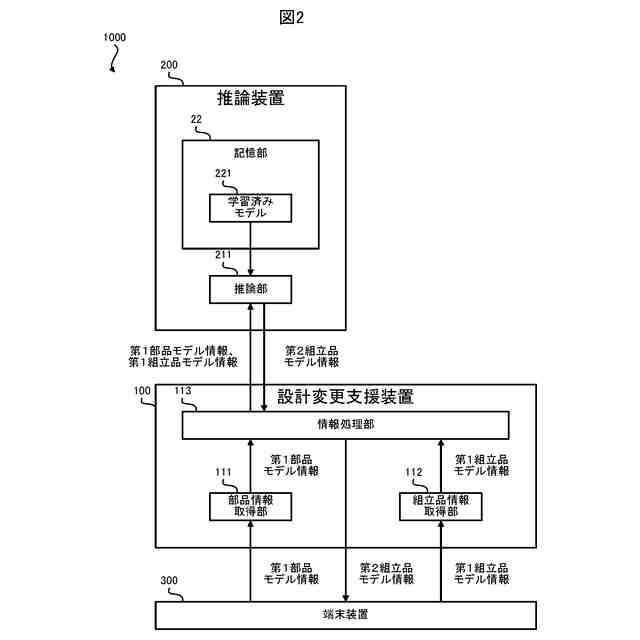

実施の形態１に係る設計変更支援システムの機能構成図

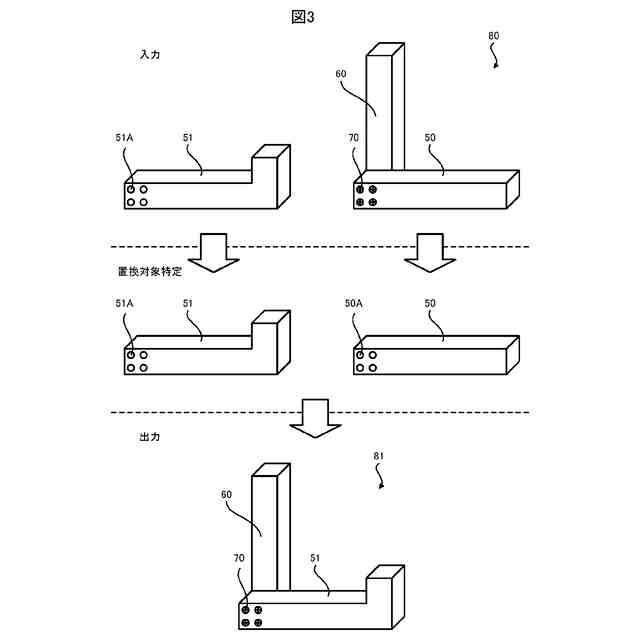

組立品における部品の置換の説明図
実施の形態１に係る設計変更支援装置が実行する設計変更支援処理を示すフローチャート
実施の形態２に係る設計変更支援システムの機能構成図

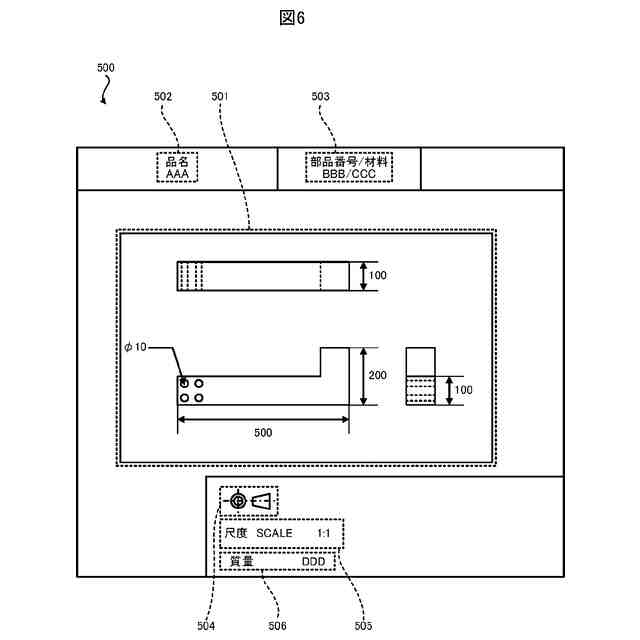

第１部品の２次元図面を示す図

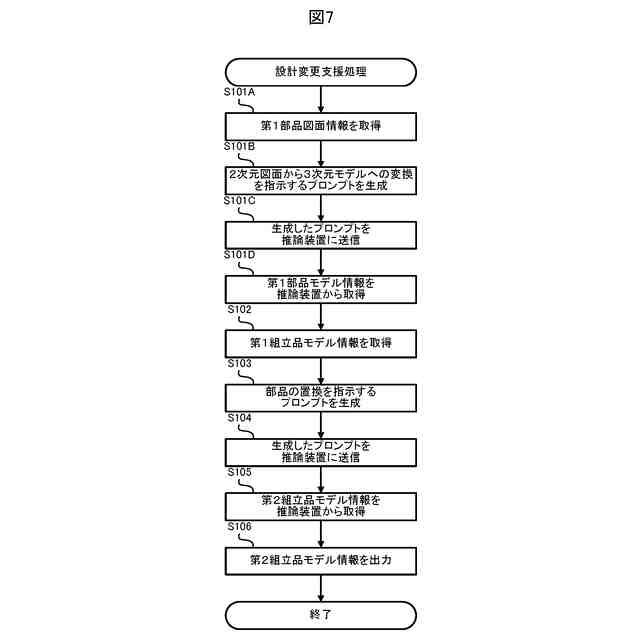

実施の形態２に係る設計変更支援装置が実行する設計変更支援処理を示すフローチャート

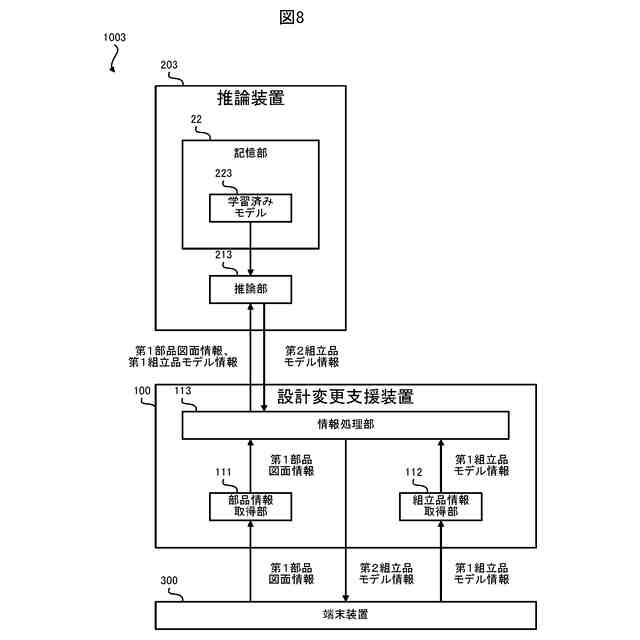

実施の形態３に係る設計変更支援システムの機能構成図

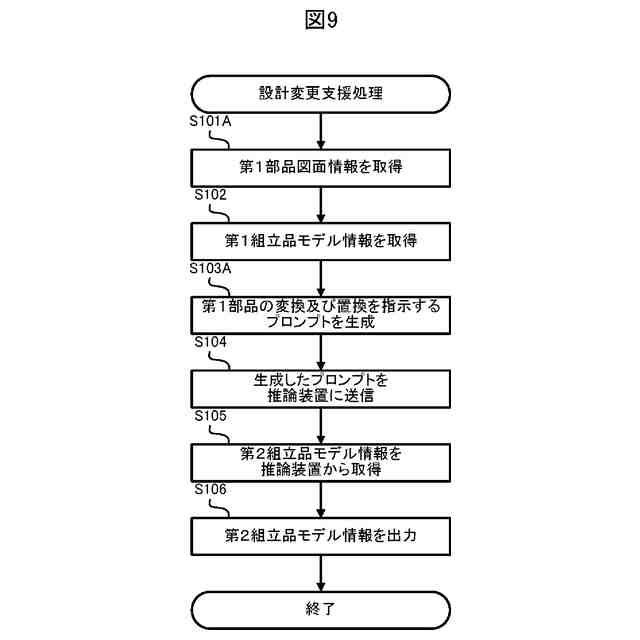

実施の形態３に係る設計変更支援装置が実行する設計変更支援処理を示すフローチャート
【発明を実施するための形態】
【００１０】
以下、本開示の実施の形態について、図面を参照しながら詳細に説明する。なお、図中同一または相当部分には同一符号を付す。
（【００１１】以降は省略されています）
