公開番号2025178964
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085863
出願日2024-05-27
発明の名称送風装置
出願人三菱電機株式会社
代理人個人
主分類F04D 29/52 20060101AFI20251202BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】風路が形成された風路部材を簡素化してネジ等の接合部材の使用を減らすことができる送風装置を得ること。
【解決手段】送風装置は、吹出口と吸込口とが形成された本体外箱と、本体外箱に収納され、吸込口から吹出口へ向かう気流を発生させるファンユニット2と、を備えている。ファンユニット2は、気流を発生させるファン3と、ファン3を駆動する電動機4と、発泡材料で形成され、吸込口から吹出口へ向かう気流の風路60が形成された風路部材6と、を有している。
【選択図】図4
特許請求の範囲【請求項１】
吹出口と吸込口とが形成された本体外箱と、
前記本体外箱に収納され、前記吸込口から前記吹出口へ向かう気流を発生させるファンユニットと、を備え、
前記ファンユニットは、
気流を発生させるファンと、
前記ファンを駆動する電動機と、
発泡材料で形成され、前記吸込口から前記吹出口へ向かう気流の風路が形成された風路部材と、を有している、
ことを特徴とする送風装置。
続きを表示（約 1,200 文字）【請求項２】
前記本体外箱の内部において固定された保持部材を更に有し、
前記風路部材には、前記保持部材に向かって突き出す突起部が設けられ、
前記保持部材には、前記突起部が嵌め込まれる嵌合孔が形成されており、
前記風路部材は、前記突起部が前記嵌合孔に嵌め込まれることで位置決めされる、
ことを特徴とする請求項１に記載の送風装置。
【請求項３】
前記突起部は、前記風路の開口縁に沿って筒状に形成されている、
ことを特徴とする請求項２に記載の送風装置。
【請求項４】
前記風路部材には、前記本体外箱に向かって突き出す突起部が設けられ、
前記本体外箱には、前記突起部が嵌め込まれる嵌合孔が形成されており、
前記風路部材は、前記突起部が前記嵌合孔に嵌め込まれることで位置決めされる、
ことを特徴とする請求項１に記載の送風装置。
【請求項５】
前記ファンユニットは、前記保持部材に前記風路部材を固定させる固定部材を更に有しており、
前記風路部材には、前記固定部材を配置する受け部が形成され、
前記固定部材は、前記受け部に配置され、前記保持部材に接合部材で接合される、
ことを特徴とする請求項２又は３に記載の送風装置。
【請求項６】
前記保持部材は、該保持部材の一部を切り起こして形成され、前記風路部材を固定させる固定部材を有しており、
前記風路部材には、前記固定部材を配置する受け部が形成されている、
ことを特徴とする請求項２又は３に記載の送風装置。
【請求項７】
前記ファンユニットは、前記本体外箱に前記風路部材を固定させる固定部材を更に有しており、
前記風路部材には、前記固定部材を配置する受け部が形成され、
前記固定部材は、前記受け部に配置され、前記本体外箱に接合部材で接合される、
ことを特徴とする請求項２から４のいずれか一項に記載の送風装置。
【請求項８】
前記固定部材は、対向する一対の側面部と、一対の前記側面部の一端部を繋ぐ連結面部と、を有するＵ字状とされ、前記風路部材に圧入されて取り付けられる、
ことを特徴とする請求項５に記載の送風装置。
【請求項９】
前記固定部材は、一方の前記側面部が他方の前記側面部に向かって傾斜させた構成とされている、
ことを特徴とする請求項８に記載の送風装置。
【請求項１０】
前記固定部材は、一方の前記側面部の先端部が、他方の前記側面部から離れる方向に向かって屈曲した構成とされている、
ことを特徴とする請求項８に記載の送風装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、送風装置に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
従来、吹出口と吸込口とが形成された本体外箱と、本体外箱に収納され、吸込口から吹出口へ向かう気流を発生させるファンユニットと、を備えた送風装置が知られている。例えば特許文献１に開示された送風機では、２組のファン及び電動機と、これに対応するオリフィス部材及びエアーガイド部材と、で１つのファンユニットが構成されている。オリフィス部材及びエアーガイド部材は、ファンユニットを収納する外箱の吸込口から吹出口に至る風路を形成する。オリフィス部材は、２組のファン及び電動機を保持した状態で、エアーガイド部材の内部に収納される。また、外箱の内部には、風路方向と直交する左右方向に沿って複数のファンユニットが並列させて収納されている。隣り合うファンユニットのオリフィス部材には、互いに対向する端部に２片に分割された形状の分割ネジ穴片が形成されている。隣り合うファンユニットのオリフィス部材は、分割ネジ穴片を互いに突合せて円筒状のネジ穴を形成し、該ネジ穴に通したネジを外箱に形成されたネジ穴にねじ込み共締めすることで外箱に固定される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１７４２５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された技術では、オリフィス部材及びエアーガイド部材が合成樹脂又は鋼板で形成される。オリフィス部材とエアーガイド部材とを組み合わせたり、外箱の内部にオリフィス部材とエアーガイド部材とを収納して固定させたりするためには、ネジ等の接合部材が多く使用される。そのため、オリフィス部材、エアーガイド部材及び外箱を接合するためのネジ孔の加工が必要となり、製造コストがかかるおそれがある。また、ネジ等の接合部材を多く使用することで、組み立て作業における作業工程も多くなるおそれがある。
【０００５】
本開示は、上記に鑑みてなされたものであって、風路が形成された風路部材を簡素化してネジ等の接合部材の使用を減らすことができる送風装置を得ることを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本開示にかかる送風装置は、吹出口と吸込口とが形成された本体外箱と、本体外箱に収納され、吸込口から吹出口へ向かう気流を発生させるファンユニットと、を備えている。ファンユニットは、気流を発生させるファンと、ファンを駆動する電動機と、発泡材料で形成され、吸込口から吹出口へ向かう気流の風路が形成された風路部材と、を有している。
【発明の効果】
【０００７】
本開示にかかる送風装置によれば、風路が形成された風路部材を簡素化してネジ等の接合部材の使用を減らすことができる、という効果を奏する。
【図面の簡単な説明】
【０００８】
実施の形態１にかかる送風装置を吹出口側から示す斜視図

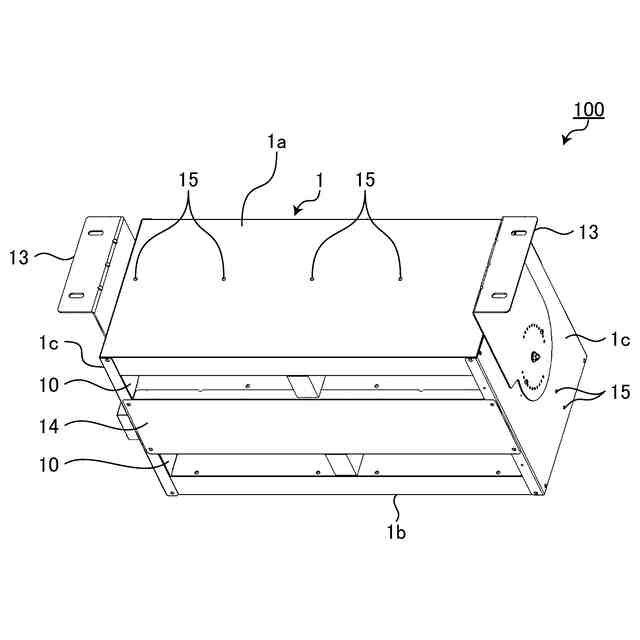

実施の形態１にかかる送風装置を吸込口側から示す斜視図
実施の形態１にかかる送風装置が有するファンユニットを示す斜視図

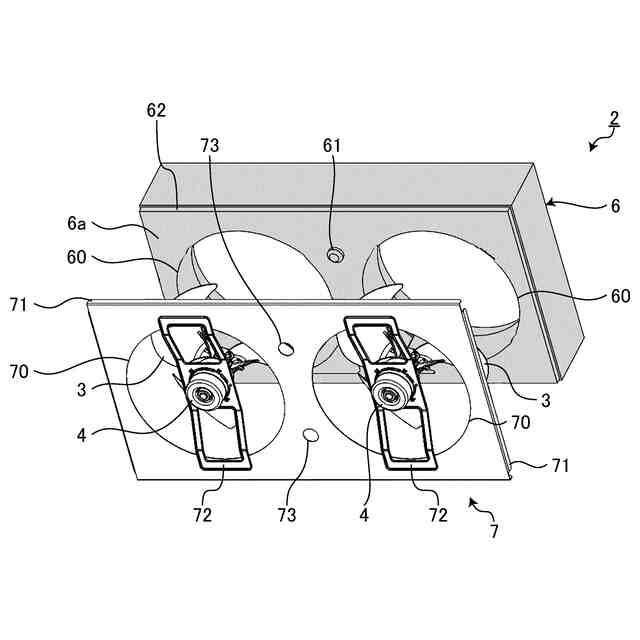

実施の形態１にかかる送風装置が有するファンユニットを分解して示す斜視図

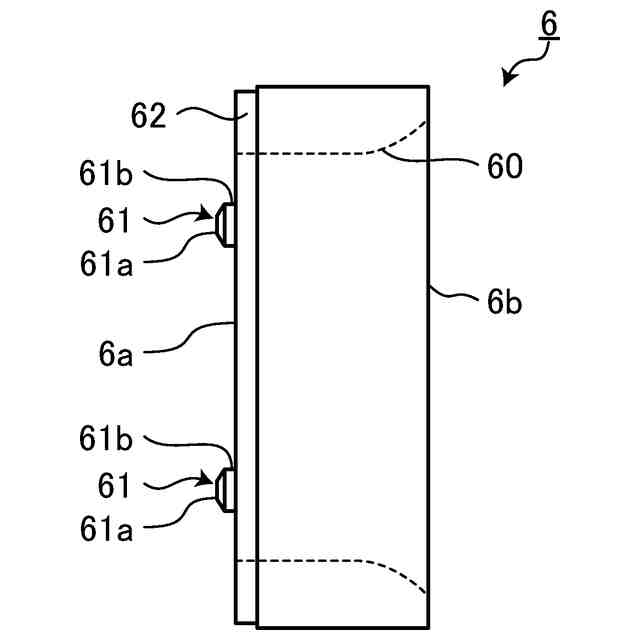

実施の形態１にかかる送風装置が有するファンユニットの風路部材を示す側面図

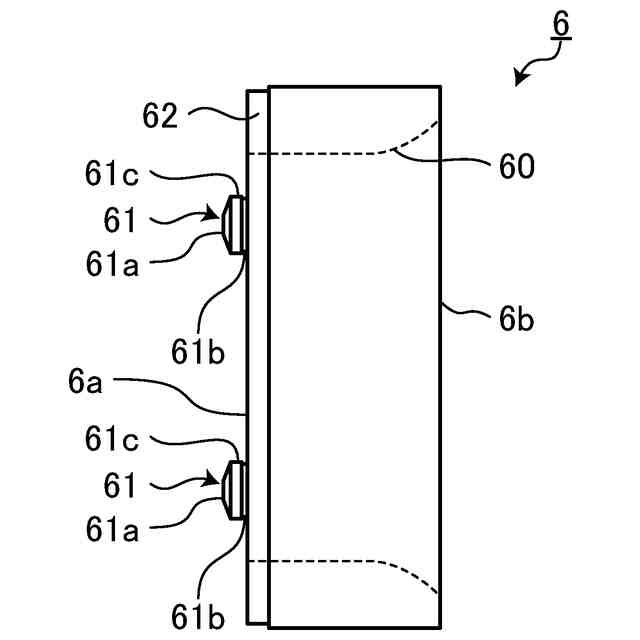

実施の形態１にかかる送風装置の変形例１であって、ファンユニットの風路部材を示す側面図

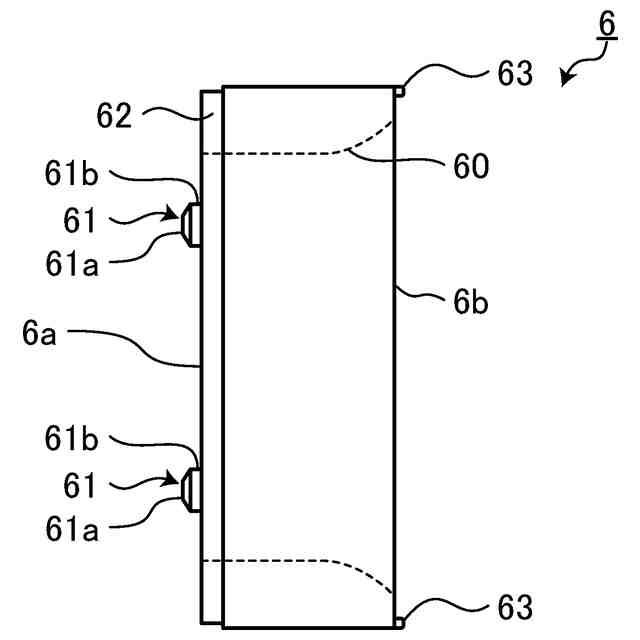

実施の形態１にかかる送風装置の変形例２であって、ファンユニットの風路部材を示す側面図

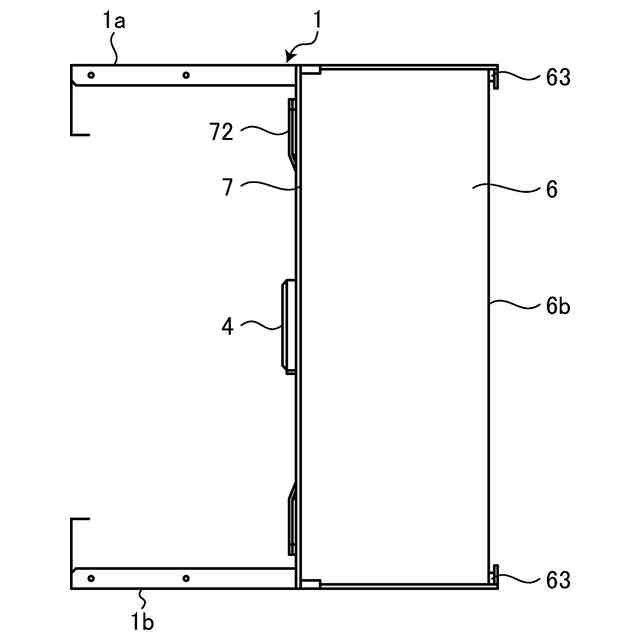

実施の形態１にかかる送風装置の変形例２であって、ファンユニットを本体外箱に設置した状態を示す説明図

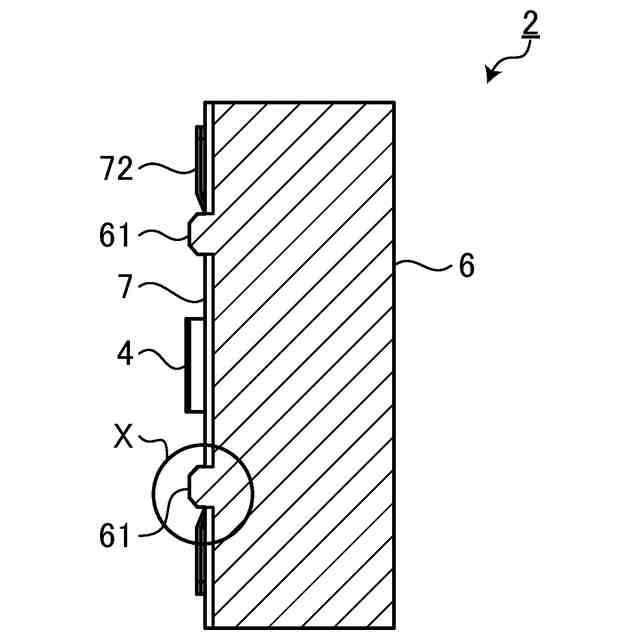

実施の形態１にかかる送風装置の変形例３であって、ファンユニットを示す縦断面図
図９に示したＸ部の拡大図
実施の形態１にかかる送風装置の変形例４であって、風路部材に本体外箱の上面板を取り付ける様子を示した斜視図
実施の形態１にかかる送風装置の変形例５であって、ファンユニットを示す斜視図
実施の形態１にかかる送風装置の変形例５であって、本体外箱及びファンユニットを示す断面図
実施の形態２にかかる送風装置が有するファンユニットを示す斜視図
実施の形態２にかかる送風装置が有するファンユニットを示す断面図
実施の形態３にかかる送風装置が有するファンユニットを示す斜視図
実施の形態３にかかる送風装置が有するファンユニットを分解して示す斜視図
実施の形態３にかかる送風装置が有するファンユニットの固定部材を示す斜視図
実施の形態３にかかる送風装置が有するファンユニットの受け部を示す拡大図
実施の形態３にかかる送風装置が有するファンユニットの受け部に固定部材を嵌め込んだ状態を示す拡大図
実施の形態３にかかる送風装置の変形例１であって、固定部材を示す斜視図
実施の形態３にかかる送風装置の変形例１であって、固定部材を示す側面図
実施の形態３にかかる送風装置の変形例２であって、固定部材を示す斜視図
実施の形態３にかかる送風装置の変形例２であって、固定部材を示す側面図
実施の形態３にかかる送風装置の変形例３であって、固定部材を示す斜視図
実施の形態３にかかる送風装置の変形例３であって、固定部材を示す側面図
実施の形態３にかかる送風装置の変形例３の固定部材に対応する受け部を示す拡大図
実施の形態３にかかる送風装置の変形例４であって、固定部材を示す斜視図
実施の形態３にかかる送風装置の変形例４であって、固定部材を示す側面図
実施の形態３にかかる送風装置の変形例４であって、ファンユニットを分解して示す斜視図
実施の形態３にかかる送風装置の変形例５であって、保持部材を空気の吹出口側から示す斜視図
実施の形態３にかかる送風装置の変形例５であって、保持部材を空気の吸込口側から示す斜視図
実施の形態３にかかる送風装置の変形例６であって、保持部材の要部を示す拡大図
実施の形態３にかかる送風装置の変形例７であって、風路部材を空気の吸込口側から示す斜視図
実施の形態３にかかる送風装置の変形例７であって、固定部材で風路部材を本体外箱に取り付ける様子を示した斜視図
実施の形態３にかかる送風装置の変形例８であって、風路部材を空気の吸込口側から示す斜視図
実施の形態３にかかる送風装置の変形例８であって、固定部材で風路部材を本体外箱に取り付ける様子を示した斜視図
【発明を実施するための形態】
【０００９】
以下、本開示の実施の形態にかかる送風装置を図面に基づいて詳細に説明する。
【００１０】
実施の形態１．
図１は、実施の形態１にかかる送風装置を吹出口側から示す斜視図である。図２は、実施の形態１にかかる送風装置を吸込口側から示す斜視図である。図１及び図２に示すように、実施の形態１にかかる送風装置１００は、本体外箱１と、本体外箱１の内部に収納されたファンユニット２と、を備えている。
（【００１１】以降は省略されています）
