特許ウォッチ

公開番号2025178957
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085849
出願日2024-05-27
発明の名称撮像レンズおよび撮像装置
出願人富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所
主分類G02B 13/00 20060101AFI20251202BHJP(光学)
要約【課題】小型に構成され、かつ良好な光学性能を有する撮像レンズ、およびこの撮像レンズを備えた撮像装置を提供する。
【解決手段】撮像レンズは、物体側から像側へ順に、第1レンズ群と、第2レンズ群とからなる。合焦の際、第1レンズ群が光軸に沿って移動し、第2レンズ群は像面に対して固定される。第1レンズ群の最も物体側のレンズは負レンズである。撮像レンズは予め定められた条件式を満足する。

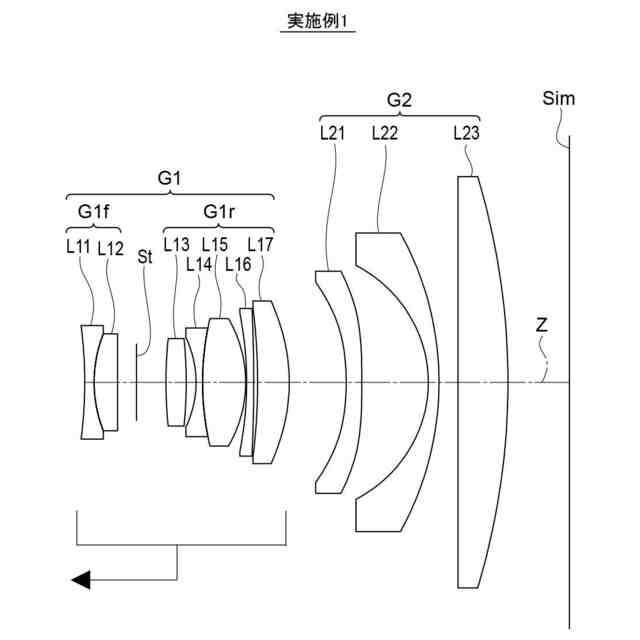

【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に、第１レンズ群と、第２レンズ群とからなり、
合焦の際、前記第１レンズ群が光軸に沿って移動し、前記第２レンズ群は像面に対して固定され、
前記第１レンズ群の最も物体側のレンズは負レンズであり、
無限遠物体に合焦した状態における、前記第１レンズ群の最も物体側のレンズ面から前記第２レンズ群の最も像側のレンズ面までの光軸上の距離と、全系の空気換算距離でのバックフォーカスとの和をＴＬ、
無限遠物体に合焦した状態における全系の焦点距離をｆ、
無限遠物体に合焦した状態における最大半画角をωとした場合、
１．３＜ＴＬ／（ｆ×ｔａｎω）＜２．１（１）
で表される条件式（１）を満足する撮像レンズ。
続きを表示（約 1,000 文字）【請求項２】
全系に含まれるレンズの枚数が７枚以上かつ１１枚以下である請求項１に記載の撮像レンズ。
【請求項３】
無限遠物体に合焦した状態における全系の空気換算距離でのバックフォーカスをＢｆとした場合、
０．０８＜Ｂｆ／ｆ＜０．３（２）
で表される条件式（２）を満足する請求項１に記載の撮像レンズ。
【請求項４】
無限遠物体に合焦した状態における開放ＦナンバーをＦＮｏとした場合、
４．３＜ＦＮｏ×（ＴＬ／ｆ）＜６．４（３）
で表される条件式（３）を満足する請求項１に記載の撮像レンズ。
【請求項５】
前記第１レンズ群の最も物体側のレンズ面から前記第１レンズ群の最も像側のレンズ面までの光軸上の距離をｄＧ１とした場合、
０．４５＜ｄＧ１／（ｆ×ｔａｎω）＜１（４）
で表される条件式（４）を満足する請求項１に記載の撮像レンズ。
【請求項６】
無限遠物体に合焦した状態における前記第１レンズ群の最も像側のレンズ面から前記第２レンズ群の最も物体側のレンズ面までの光軸上の距離をｄＦとした場合、
０．０５＜ｄＦ／（ｆ×ｔａｎω）＜０．３２（５）
で表される条件式（５）を満足する請求項１に記載の撮像レンズ。
【請求項７】
前記第１レンズ群は、物体側から像側へ順に、前側部分群と、絞りと、後側部分群とからなり、
前記前側部分群の焦点距離をｆＧ１ｆ、
前記第１レンズ群の焦点距離をｆＧ１とした場合、
１．８＜ｆＧ１ｆ／ｆＧ１＜８（６）
で表される条件式（６）を満足する請求項１に記載の撮像レンズ。
【請求項８】
１．３＜ｆＧ１ｆ／ｆ＜５（７）
で表される条件式（７）を満足する請求項７に記載の撮像レンズ。
【請求項９】
前記第２レンズ群の焦点距離をｆＧ２とした場合、
－２．５＜ｆＧ２／ｆ＜－０．４（８）
で表される条件式（８）を満足する請求項１に記載の撮像レンズ。
【請求項１０】
前記第１レンズ群の焦点距離をｆＧ１とした場合、
０．４＜ｆＧ１／ｆ＜０．９５（９）
で表される条件式（９）を満足する請求項１に記載の撮像レンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、撮像レンズ、および撮像装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、カメラ等に用いられる撮像レンズとして、下記特許文献１に記載のレンズ系が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０３３００４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
小型に構成され、かつ良好な光学性能を有する撮像レンズが要望されている。これらの要求レベルは、年々高まっている。
【０００５】
本開示は、小型に構成され、かつ良好な光学性能を有する撮像レンズ、およびこの撮像レンズを備えた撮像装置を提供する。
【課題を解決するための手段】
【０００６】
本開示の技術の一態様に係る撮像レンズは、物体側から像側へ順に、第１レンズ群と、第２レンズ群とからなり、合焦の際、第１レンズ群が光軸に沿って移動し、第２レンズ群は像面に対して固定され、第１レンズ群の最も物体側のレンズは負レンズであり、
１．３＜ＴＬ／（ｆ×ｔａｎω）＜２．１（１）
で表される条件式（１）を満足する。ここでは、無限遠物体に合焦した状態における、第１レンズ群の最も物体側のレンズ面から第２レンズ群の最も像側のレンズ面までの光軸上の距離と、全系の空気換算距離でのバックフォーカスとの和をＴＬとしている。無限遠物体に合焦した状態における全系の焦点距離をｆとしている。無限遠物体に合焦した状態における最大半画角をωとしている。
【０００７】
全系に含まれるレンズの枚数は、７枚以上かつ１１枚以下であることが好ましい。
【０００８】
無限遠物体に合焦した状態における全系の空気換算距離でのバックフォーカスをＢｆとした場合、上記態様の撮像レンズは、
０．０８＜Ｂｆ／ｆ＜０．３（２）
で表される条件式（２）を満足することが好ましい。
【０００９】
無限遠物体に合焦した状態における開放ＦナンバーをＦＮｏとした場合、上記態様の撮像レンズは、
４．３＜ＦＮｏ×（ＴＬ／ｆ）＜６．４（３）
で表される条件式（３）を満足することが好ましい。
【００１０】
第１レンズ群の最も物体側のレンズ面から第１レンズ群の最も像側のレンズ面までの光軸上の距離をｄＧ１とした場合、上記態様の撮像レンズは、
０．４５＜ｄＧ１／（ｆ×ｔａｎω）＜１（４）
で表される条件式（４）を満足することが好ましい。
（【００１１】以降は省略されています）
