特許ウォッチ

公開番号2025178765
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085571
出願日2024-05-27
発明の名称情報処理装置、情報処理方法及びプログラム
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G06F 17/17 20060101AFI20251202BHJP(計算;計数)
要約【課題】演算の規模が小さく、かつ入力値に対する平方根の近似誤差の均一性を向上し得る情報処理装置、情報処理方法及びプログラムを提供する。
【解決手段】情報処理装置1は、入力された数値xに対し、
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025178765000039.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">6</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">150</com:WidthMeasure> </com:Image>
を満たす最大の整数nを算出する判定部と、数値αを所定の定数としたとき、数値xに対し、
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025178765000040.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">10</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">150</com:WidthMeasure> </com:Image>
の項を含む演算により得られた数値yを出力する第1演算部と、を有する。数値αは、1/3に近い所定の定数である。以上のようにして得られた数値yは、数値xの平方根(すなわち、√x)の近似値である。
【選択図】図2
特許請求の範囲【請求項１】
入力された数値ｘに対し、
TIFF
2025178765000033.tif
6
150
を満たす最大の整数ｎを算出する判定部と、
数値αを所定の定数としたとき、前記数値ｘに対し、
TIFF
2025178765000034.tif
10
150
の項を含む演算により得られた数値ｙを出力する第１演算部と、
を有することを特徴とする情報処理装置。
続きを表示（約 1,200 文字）【請求項２】
前記数値αは、整数ｐ及び整数ｑを用いてｑ／２
ｐ
と表される数である
ことを特徴とする請求項１に記載の情報処理装置。
【請求項３】
整数ｑは、所定の整数ｐに対してｑ／２
ｐ
が１／３に最も近い値になるように定められる
ことを特徴とする請求項２に記載の情報処理装置。
【請求項４】
前記数値αは、８５／２５６である
ことを特徴とする請求項２に記載の情報処理装置。
【請求項５】
前記数値αは、１／３である
ことを特徴とする請求項１に記載の情報処理装置。
【請求項６】
前記第１演算部は、
１を（２ｎ＋１）ビットだけ左シフトした第１の２進数を出力する第１シフト演算部と、
前記数値ｘに前記第１の２進数を加算して第２の２進数を算出する加算部と、
前記第２の２進数又は前記第２の２進数に前記数値αを乗算して得られた第３の２進数をｎビットだけ右シフトして第４の２進数を算出する第２シフト演算部と、
を含むことを特徴とする請求項１に記載の情報処理装置。
【請求項７】
前記数値αは整数ｐ及び整数ｑを用いてｑ／２
ｐ
と表される数であり、
前記第１演算部は、
１を（２ｎ＋１）ビットだけ左シフトした第１の２進数を出力する第１シフト演算部と、
前記数値ｘに前記第１の２進数を加算して第２の２進数を算出する加算部と、
前記第２の２進数又は前記第２の２進数に整数ｑを乗算して得られた第３の２進数を（ｎ＋ｐ）ビットだけ右シフトして第４の２進数を算出する第２シフト演算部と、
を含むことを特徴とする請求項１に記載の情報処理装置。
【請求項８】
前記第２シフト演算部は、前記右シフトに相当する除算の除数よりも小さい数を前記第３の２進数に加算してから前記右シフトを行う
ことを特徴とする請求項６に記載の情報処理装置。
【請求項９】
ルックアップテーブルを参照することにより前記数値ｘから数値ｙを決定する第２演算部を更に有し、
前記情報処理装置は、前記数値ｘ又は前記整数ｎの値に応じて前記第１演算部及び前記第２演算部のいずれかで生成された数値ｙを出力する
ことを特徴とする請求項１に記載の情報処理装置。
【請求項１０】
前記数値ｘ又は前記整数ｎが閾値以上の場合に、前記情報処理装置は、前記第１演算部で生成された数値ｙを出力し、
前記数値ｘ又は前記整数ｎが閾値より小さい場合に、前記情報処理装置は、前記第２演算部で生成された数値ｙを出力する
ことを特徴とする請求項９に記載の情報処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理装置、情報処理方法及びプログラムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、ニュートン－ラフソン法に基づいて平方根の近似を行う装置が開示されている。特許文献１の手法においては、演算の初期推定値が入力値の範囲に応じた２の冪乗の値に設定されており、ビットシフトにより除算を行うことができる。更に、特許文献１においては、反復回数を１回にすることも提案されている。このように、特許文献１の手法では演算の規模が削減されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－００５８０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されているような平方根の近似手法において、入力値に対する近似誤差の均一性を向上することが求められる場合がある。そこで、本発明は、演算の規模が小さく、かつ入力値に対する平方根の近似誤差の均一性を向上し得る情報処理装置、情報処理方法及びプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本明細書の一開示によれば、
入力された数値ｘに対し、
TIFF
2025178765000002.tif
6
150
を満たす最大の整数ｎを算出する判定部と、
数値αを所定の定数としたとき、前記数値ｘに対し、
TIFF
2025178765000003.tif
10
150
の項を含む演算により得られた数値ｙを出力する第１演算部と、
を有することを特徴とする情報処理装置が提供される。
【０００６】
本明細書の一開示によれば、
情報処理装置により実行される情報処理方法であって、
入力された数値ｘに対し、
TIFF
2025178765000004.tif
6
150
を満たす最大の整数ｎを算出するステップと、
数値αを所定の定数としたとき、前記数値ｘに対し、
TIFF
2025178765000005.tif
10
150
の項を含む演算により得られた数値ｙを出力するステップと、
を有することを特徴とする情報処理方法が提供される。
【０００７】
本明細書の一開示によれば、
入力された数値ｘに対し、
TIFF
2025178765000006.tif
6
150
を満たす最大の整数ｎを算出するステップと、
数値αを所定の定数としたとき、前記数値ｘに対し、
TIFF
2025178765000007.tif
10
150
の項を含む演算により得られた数値ｙを出力するステップと、
を有することを特徴とする情報処理方法を情報処理装置に実行させるためのプログラムが提供される。
【発明の効果】
【０００８】
本発明によれば、演算の規模が小さく、かつ入力値に対する平方根の近似誤差の均一性を向上し得る情報処理装置、情報処理方法及びプログラムが提供される。
【図面の簡単な説明】
【０００９】
第１実施形態に係る情報処理装置のハードウェア構成を示すブロック図である。

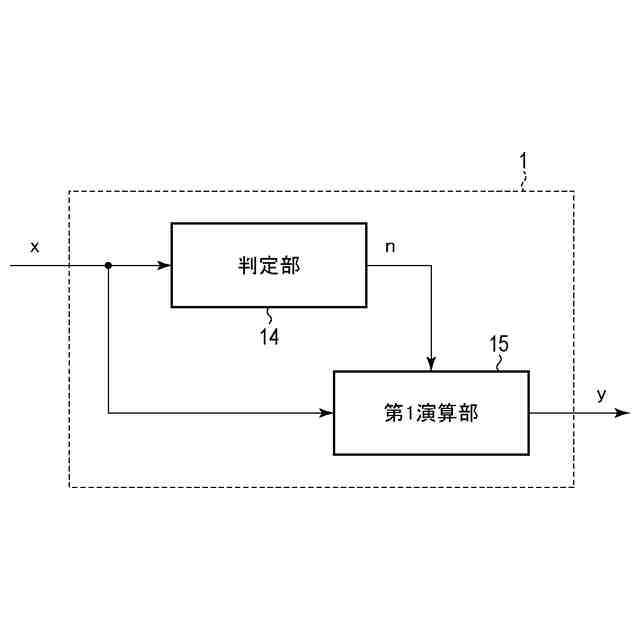

第１実施形態に係る情報処理装置により行われる平方根の近似処理についての機能ブロック図である。
平方根関数の直線近似を示すグラフである。
平方根関数の直線近似及び区分線形近似を示すグラフである。
平方根関数の直線近似及び区分線形近似の誤差を示すグラフである。
分割数を増加させた区分線形近似を示すグラフである。
分割数を増加させた区分線形近似の誤差を示すグラフである。
区分線形関数の分割点の座標を示す表である。
比較例に係る相対誤差を示すグラフである。
第１実施形態に係る判定部の動作例を示すフローチャートである。
第１実施形態に係る第１演算部の構成例を示すブロック図である。
第１実施形態に係る第１演算部の動作例を示すフローチャートである。
第１実施形態に係る第１演算部の別の動作例を示すフローチャートである。
第２実施形態に係る情報処理装置により行われる平方根の近似処理についての機能ブロック図である。
第２実施形態に係る判定部の動作例を示すフローチャートである。
第２実施形態に係る第２演算部の動作例を示すフローチャートである。
第３実施形態に係る機器の概略構成を示すブロック図である。
第４実施形態に係る機器の概略構成を示すブロック図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照しつつ、本発明の実施形態を説明する。複数の図面にわたって同一の要素又は対応する要素には共通の符号が付されており、その説明は省略又は簡略化されることがある。
（【００１１】以降は省略されています）
