公開番号2025178759
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085559
出願日2024-05-27
発明の名称保持器及び軸受
出願人日本精工株式会社
代理人個人,個人,個人
主分類F16C 33/41 20060101AFI20251202BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】生産性の低下を抑制することができる保持器及び軸受を提供する。

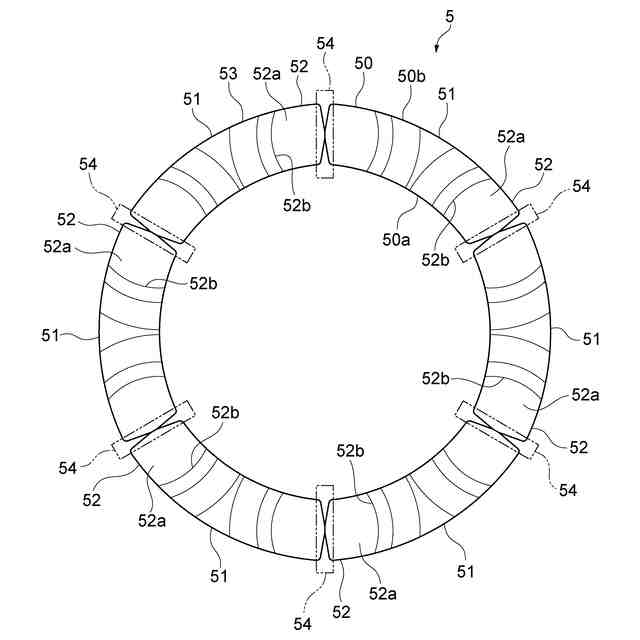

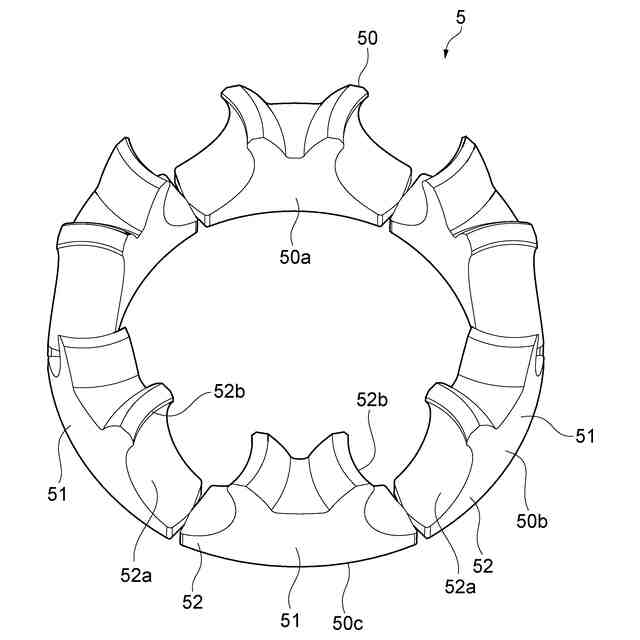

【解決手段】保持器5は、転動体を保持する。保持器5は、軸方向から見た場合に円環状を呈している保持体50を備えている。保持体50は、軸方向から見た場合に周方向に沿って並んでいる複数の柱部51と、複数の柱部51のうち互いに隣り合う柱部51の間に位置し且つ転動体を回転自在に保持するポケット部52と、を含んでいる。保持体50は、本体領域53と、脆弱領域54と、を含んでいる。脆弱領域54の強度は、本体領域53の強度よりも小さい。
【選択図】図2

特許請求の範囲【請求項１】
転動体を保持するための保持器であって、
軸方向から見た場合に円環状を呈している保持体を備え、
前記保持体は、前記軸方向から見た場合に周方向に沿って並んでいる複数の柱部と、前記複数の柱部のうち互いに隣り合う柱部の間に位置し且つ前記転動体を回転自在に保持するポケット部と、を含み、
前記保持体は、本体領域と、前記本体領域の強度よりも小さい強度を有する脆弱領域と、を含んでいる、保持器。
続きを表示（約 410 文字）【請求項２】
前記脆弱領域は、前記ポケット部に形成されている、請求項１に記載の保持器。
【請求項３】
前記脆弱領域は、前記ポケット部に形成された溝を含んでいる、請求項２に記載の保持器。
【請求項４】
前記脆弱領域は、前記複数の柱部のそれぞれに形成されている、請求項１に記載の保持器。
【請求項５】
前記脆弱領域は、前記複数の柱部のそれぞれに形成された溝を含んでいる、請求項４に記載の保持器。
【請求項６】
内輪と、
外輪と、
前記内輪と前記外輪との間に配置された転動体と、
前記内輪と前記外輪との間において前記転動体を保持する保持器と、を備え、
前記保持器は、軸方向から見た場合に周方向に沿って並んでいる複数の分割部材を有しており、
前記複数の分割部材のそれぞれの側面には、破断痕が形成されている、軸受。

発明の詳細な説明【技術分野】
【０００１】
本発明は、保持器及び軸受に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
複数の転動体を回転自在に保持するための保持器が知られている（例えば特許文献１を参照）。特許文献１に記載された保持器は、軸方向から見た場合に周方向に沿って並んでいる複数の分割部材によって構成されたいわゆる分割型の保持器である。このような保持器によれば、一体型の保持器に比べて、複数の転動体の動きの不一致に起因する保持器の破損が抑制される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－４４２６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、保持器が複数の分割部材に分割されている場合には、保持器の組付けが煩雑となる結果、生産性が低下してしまうおそれがある。
【０００５】
本発明は、生産性の低下を抑制することができる保持器及び軸受の提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明の保持器は、［１］「転動体を保持するための保持器であって、軸方向から見た場合に円環状を呈している保持体を備え、前記保持体は、前記軸方向から見た場合に周方向に沿って並んでいる複数の柱部と、前記複数の柱部のうち互いに隣り合う柱部の間に位置し且つ前記転動体を回転自在に保持するポケット部と、を含み、前記保持体は、本体領域と、前記本体領域の強度よりも小さい強度を有する脆弱領域と、を含んでいる、保持器。」である。
【０００７】

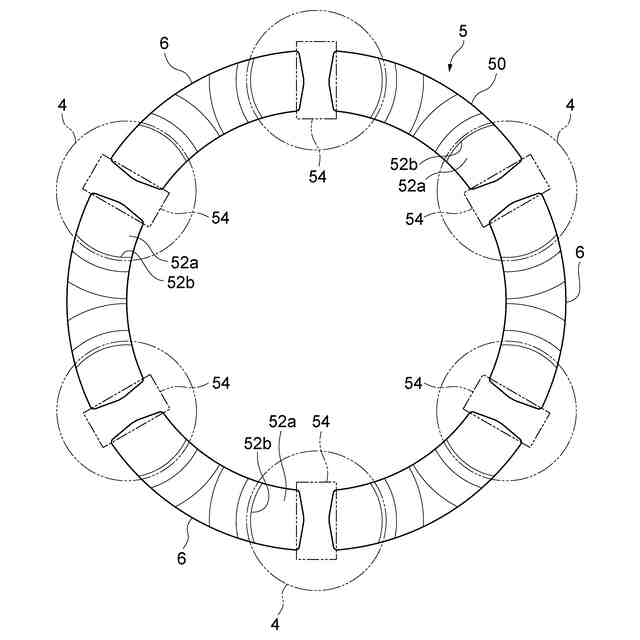

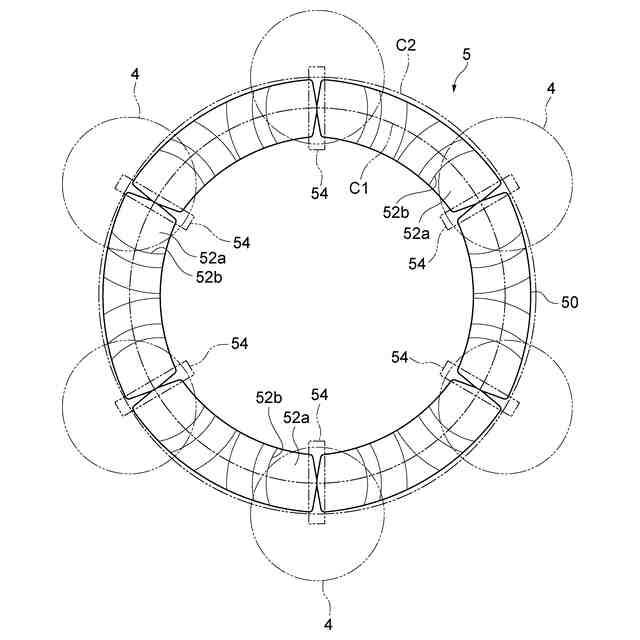

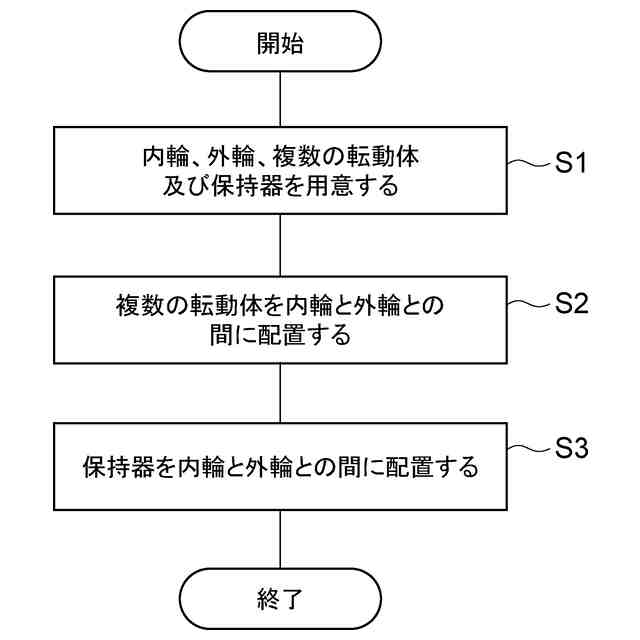

上記［１］に記載された保持器は、本体領域と、本体領域の強度よりも小さい強度を有する脆弱領域と、を含んでいる。これにより、ポケット部が転動体に対向した状態で保持器が転動体に向かって押圧されると、保持器が脆弱領域において破断する結果、複数の分割部材に分割される。そのため、一体型の保持器と同様に、転動体に向かって保持器を押圧することで、保持器を組み付けることができる。よって、この保持器によれば、生産性の低下が抑制される。
【０００８】
本発明の保持器は、［２］「前記脆弱領域は、前記ポケット部に形成されている、上記［１］に記載の保持器。」であってもよい。これにより、上述したように保持器が複数の分割部材に分割された場合、互いに隣り合う分割部材の間に転動体が存在するため、分割部材同士の接触が抑制される。したがって、分割部材の破損が抑制される。
【０００９】

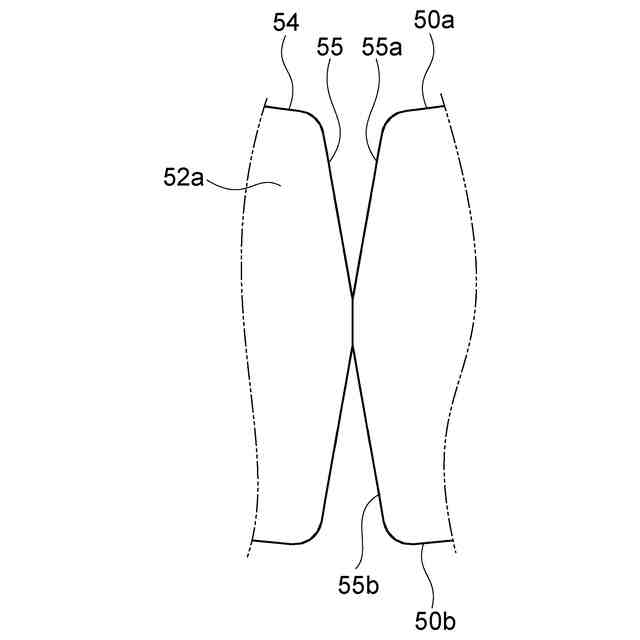

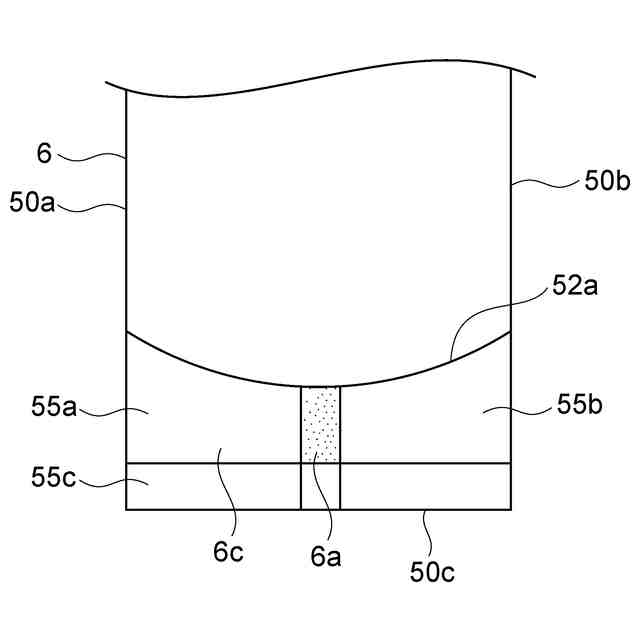

本発明の保持器は、［３］「前記脆弱領域は、前記ポケット部に形成された溝を含んでいる、上記［２］に記載の保持器。」であってもよい。これにより、上述したように保持器が転動体に向かって押圧された場合、保持器が脆弱領域において確実に破断する。
【００１０】
本発明の保持器は、［４］「前記脆弱領域は、前記複数の柱部のそれぞれに形成されている、上記［１］に記載の保持器。」であってもよい。これにより、保持器が複数の分割部材に分割されても、転動体を確実に保持することができる。
（【００１１】以降は省略されています）
