公開番号2025178755
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085553
出願日2024-05-27
発明の名称可動式柵及び可動式柵の支柱用キャスター
出願人日鉄神鋼建材株式会社
代理人個人
主分類E01F 15/04 20060101AFI20251202BHJP(道路,鉄道または橋りょうの建設)
要約【課題】設置と移動の切り替えが容易となる可動式柵を提供する。

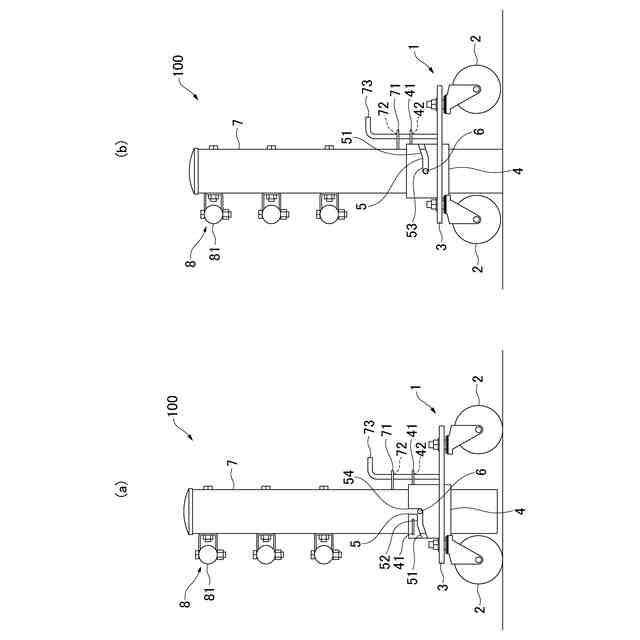

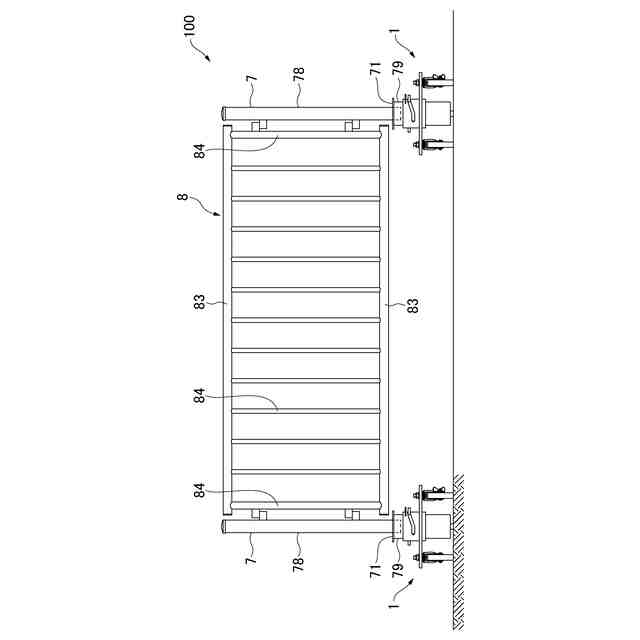

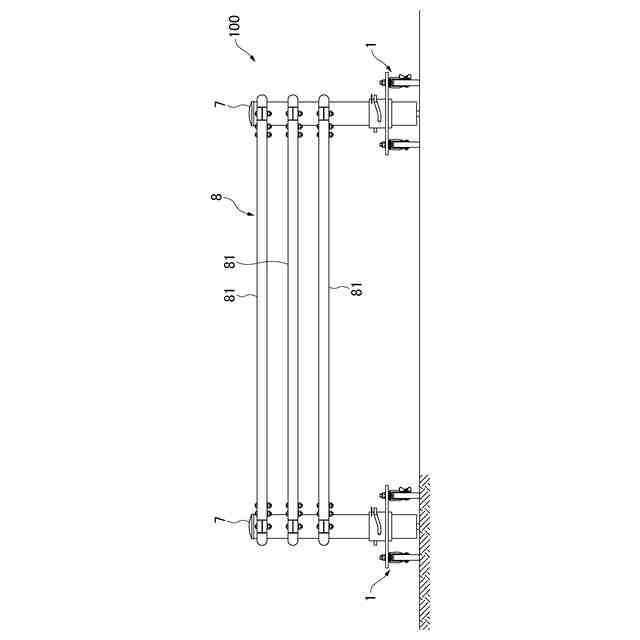

【解決手段】実施形態における可動式柵100は、一対の支柱7と、一対の支柱7に架設される架設材8と、支柱7に取り付けられる支柱用キャスター1と、を備える。支柱用キャスター1は、複数の車輪2と、複数の車輪2が取り付けられるベースプレート3と、ベースプレート3が取り付けられるとともに支柱7が挿入される鞘管4と、鞘管4に形成される溝部5と、支柱7に形成されるとともに溝部5に沿って相対移動可能な突起部6と、を有する。溝部5は、水平に対して傾斜した傾斜溝部51を有し、突起部6を傾斜溝部51に沿って相対移動させることにより、支柱7の下端が地面から離間した状態と、支柱7の下端が地面に接した状態と、が制御されることを特徴とする。
【選択図】図3
特許請求の範囲【請求項１】
一対の支柱と、一対の前記支柱に架設される架設材と、前記支柱に取り付けられる支柱用キャスターと、を備える可動式柵であって、
前記支柱用キャスターは、
複数の車輪と、
複数の前記車輪が取り付けられるベースプレートと、
前記ベースプレートが取り付けられるとともに前記支柱が挿入される鞘管と、
前記鞘管及び前記支柱の何れか一方に形成される溝部と、

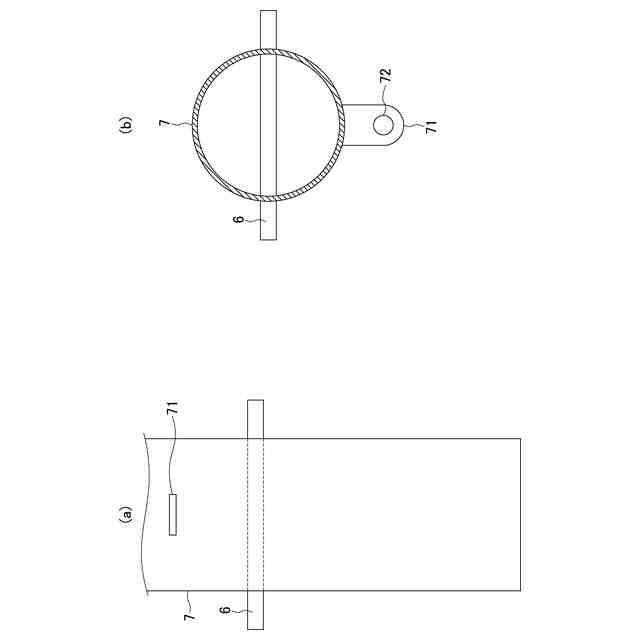

前記鞘管及び前記支柱の何れか他方に形成されるとともに前記溝部に沿って相対移動可能な突起部と、を有し、

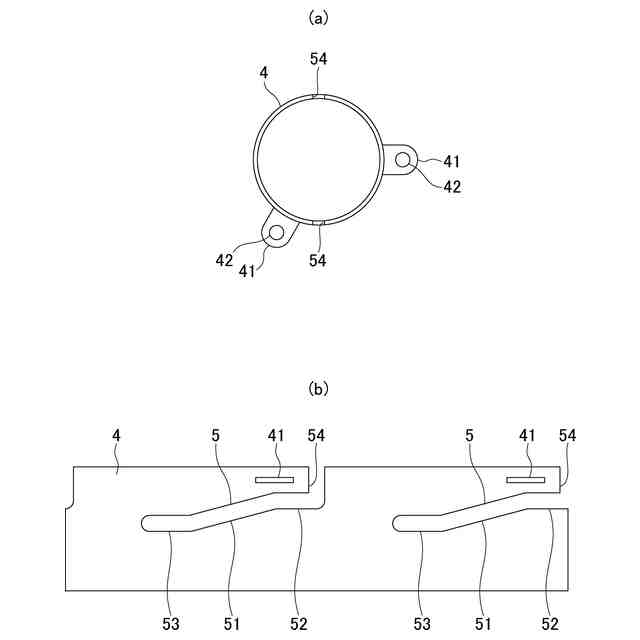

前記溝部は、水平に対して傾斜した傾斜溝部を有し、

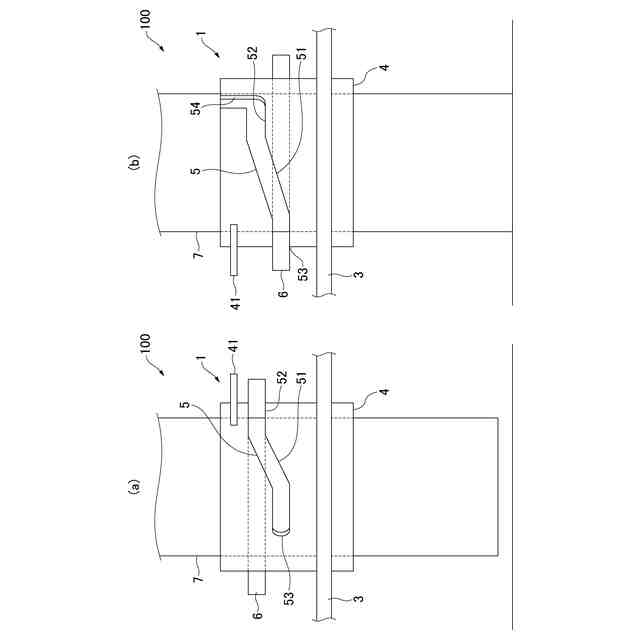

前記突起部を前記傾斜溝部に沿って相対移動させることにより、前記支柱の下端が地面から離間した状態と、前記支柱の下端が地面に接した状態と、が制御されること
を特徴とする可動式柵。
続きを表示（約 760 文字）【請求項２】

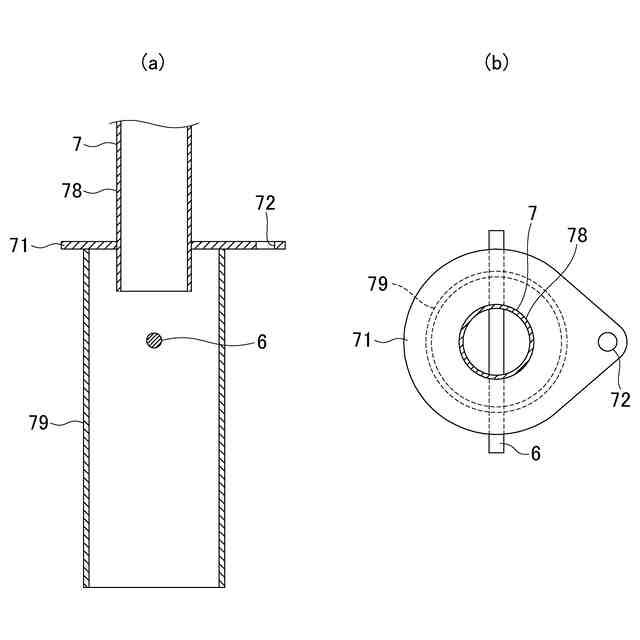

前記支柱に取り付けられるとともに貫通孔を有する第１平板と、
前記鞘管に取り付けられるとともに貫通孔を有する第２平板と、
前記第１平板の貫通孔と前記第２平板の貫通孔とに差し込まれる杭と、を更に備えること
を特徴とする請求項１記載の可動式柵。
【請求項３】
前記杭は、地面に接すること
を特徴とする請求項２記載の可動式柵。
【請求項４】
前記溝部は、前記傾斜溝部の上端と下端との少なくとも一方に、水平に延伸する水平溝部を有すること
を特徴とする請求項１記載の可動式柵。
【請求項５】
前記鞘管は、前記鞘管の上端から前記溝部に繋がる上端挿入溝部を有し、
前記上端挿入溝部は、前記突起部が挿入可能であること
を特徴とする請求項１記載の可動式柵。
【請求項６】
一対の支柱と、一対の前記支柱に架設される架設材と、を備える可動式柵の前記支柱に取り付けられる可動式柵の支柱用キャスターであって、
複数の車輪と、
複数の前記車輪が取り付けられるベースプレートと、
前記ベースプレートが取り付けられるとともに前記支柱が挿入される鞘管と、
前記鞘管及び前記支柱の何れか一方に形成される溝部と、
前記鞘管及び前記支柱の何れか他方に形成されるとともに前記溝部に沿って相対移動可能な突起部と、を有し、
前記溝部は、水平に対して傾斜した傾斜溝部を有し、
前記突起部を前記傾斜溝部に沿って相対移動させることにより、前記支柱の下端が地面に接した状態と、前記支柱の下端が地面から離間した状態と、が制御されること
を特徴とする可動式柵の支柱用キャスター。

発明の詳細な説明【技術分野】
【０００１】
本発明は、可動式柵及び可動式柵の支柱用キャスターに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、設置場所から移動可能な可動式柵として、例えば特許文献１～２が提案されている。
【０００３】
特許文献１の防護柵は、所定箇所の地面に固定された複数の固定管と、前記所定箇所の地面上に設置される防護柵本体であって複数の固定管の各々の上方の位置において上下方向に延びる複数の外管と複数の外管を繋ぐビームとを有するものと、外管内の空間と固定管内の空間とにまたがって配置されることにより外管と固定管とを連結する連結高さ位置と外管内の空間から下方に離脱する離脱高さ位置との間で上下方向に移動可能となるように固定管内に挿入された連結部材とを備え、防護柵本体は、連結部材が連結高さ位置に配置されたときに当該連結部材を連結高さ位置で保持する保持装置を有する。
【０００４】
特許文献２の防護柵システムは、複数の可動防護柵を備え、各可動防護柵の第１前側突出部、第１後側突出部、第２前側突出部及び第２後側突出部の突出寸法は、任意の可動防護柵の第１及び第２前側突出部が前側に隣接する可動防護柵の第１及び第２後側突出部とオーバーラップしかつ第１後側突出部及び第２前側突出部の幅方向の外側にそれぞれ第１前側突出部及び第２後側突出部が位置することを可能にし、かつ、当該任意の可動防護柵の第１前側突出部が前側に隣接する可動防護柵の第１後側突出部から幅方向の外側に離れる向きに当該任意の可動防護柵が垂直軸回りに回転することによりその前後両側の可動防護柵から離脱可能にする寸法に設定されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１９－１０８７６９号公報
特開２０１９－１５７５８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１の開示技術では、地中に埋設された固定管に連結部材が挿入される。特許文献２の開示技術では、地中に埋設された固定管に挿入管が挿入される。柵を所定の場所に設置する際や柵を移動する際、特許文献１～２の開示技術では、固定管に挿入可能な連結部材や挿入管を人力で持ち上げる必要がある。このため、柵の設置と移動とを切り替える際の負担が大きい、という事情がある。
【０００７】
そこで、本発明は、上述した事情に鑑みて案出されたものであり、その目的とするところは、設置と移動の切り替えが容易となる可動式柵及び可動式柵の支柱用キャスターを提供することにある。
【課題を解決するための手段】
【０００８】
本発明に係る可動式柵は、一対の支柱と、一対の前記支柱に架設される架設材と、前記支柱に取り付けられる支柱用キャスターと、を備える可動式柵であって、前記支柱用キャスターは、複数の車輪と、複数の前記車輪が取り付けられるベースプレートと、前記ベースプレートが取り付けられるとともに前記支柱が挿入される鞘管と、前記鞘管及び前記支柱の何れか一方に形成される溝部と、前記鞘管及び前記支柱の何れか他方に形成されるとともに前記溝部に沿って相対移動可能な突起部と、を有し、前記溝部は、水平に対して傾斜した傾斜溝部を有し、前記突起部を前記傾斜溝部に沿って相対移動させることにより、前記支柱の下端が地面から離間した状態と、前記支柱の下端が地面に接した状態と、が制御されることを特徴とする。
【０００９】
本発明に係る可動式柵の支柱用キャスターは、一対の支柱と、一対の前記支柱に架設される架設材と、を備える可動式柵の前記支柱に取り付けられる可動式柵の支柱用キャスターであって、複数の車輪と、複数の前記車輪が取り付けられるベースプレートと、前記ベースプレートが取り付けられるとともに前記支柱が挿入される鞘管と、前記鞘管及び前記支柱の何れか一方に形成される溝部と、前記鞘管及び前記支柱の何れか他方に形成されるとともに前記溝部に沿って相対移動可能な突起部と、を有し、前記溝部は、水平に対して傾斜した傾斜溝部を有し、前記突起部を前記傾斜溝部に沿って相対移動させることにより、前記支柱の下端が地面に接した状態と、前記支柱の下端が地面から離間した状態と、が制御されることを特徴とする。
【発明の効果】
【００１０】

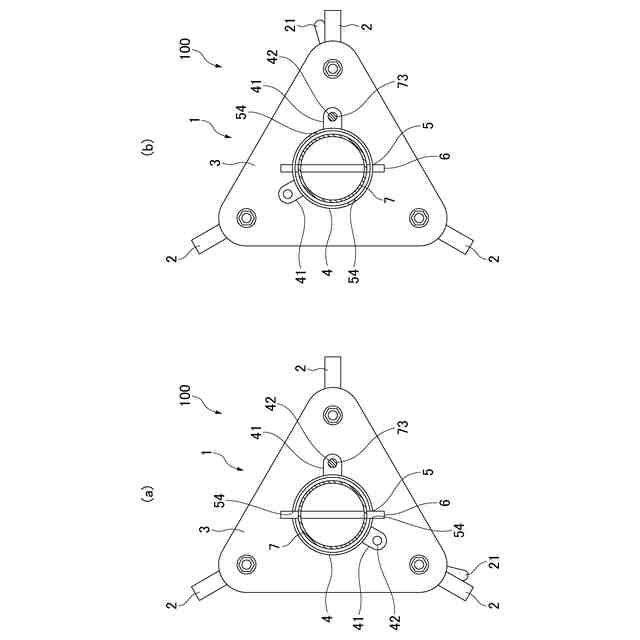

本発明によれば、鞘管及び支柱の何れか一方に形成される溝部と、鞘管及び支柱の何れか他方に形成されるとともに溝部に沿って相対移動可能な突起部と、を有し、溝部は、水平に対して傾斜した傾斜溝部を有し、突起部を傾斜溝部に沿って相対移動させることにより、支柱の下端が地面から離間した状態と、支柱の下端が地面に接した状態と、が制御される。支柱に対して鞘管を回転させることで突起部が傾斜溝部に沿って相対移動し、支柱が地面に接した状態と離間した状態とを切り替えることができる。このため、可動式柵の設置と移動の切り替えが容易となる。
（【００１１】以降は省略されています）
