公開番号2025178754
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085552
出願日2024-05-27
発明の名称ガスメータ
出願人矢崎エナジーシステム株式会社
代理人個人,個人
主分類G01F 3/22 20060101AFI20251202BHJP(測定;試験)
要約【課題】工具を使わずに端子台カバーの取り付け/取り外しが容易に行えるガスメータを提供する。
【解決手段】ガスメータは、端子台を備えた本体と、端子台が露出するように本体を覆うフロントカバー5と、端子台を覆うようにフロントカバー5に設けられる端子台カバー7とを備え、端子台カバー7は、カバー本体31と、カバー本体31の背面に設けられたU字状のフック部33とを有し、フック部33は、固定端51と、カバー本体31から離間した自由端53と、中央部41よりも自由端53側の部分であり固定端51側に弾性変形可能な可動部55と、可動部55のU字外周に設けられた係合部57と、を備え、カバー本体31は、自由端53を正面側に露出させる孔部64を有し、フロントカバー5は、フック部33が挿入される開口部65と、開口部65の内壁に設けられ、係合部57と係合する被係合部67とを備える。
【選択図】図8
特許請求の範囲【請求項１】
外部機器と接続される端子台を備え正面が開放された箱型の本体と、前記端子台が露出するように前記本体の正面を覆うフロントカバーと、前記端子台を覆うように前記フロントカバーに設けられる端子台カバーとを備えるガスメータであって、
前記端子台カバーは、
前記端子台を覆うカバー本体と、前記カバー本体の背面に設けられ前記フロントカバーと係合するＵ字状部材で、Ｕ字の中央部が端部より後方に位置するフック部とを有し、
前記フック部は、
前記カバー本体に固定されたＵ字の一端である固定端と、前記カバー本体から離間した他端である自由端と、前記中央部よりも前記自由端側の部分であり前記固定端側に弾性変形可能な可動部と、前記可動部のＵ字外周に設けられ前記フロントカバーと係合する係合部とを備え、
前記カバー本体は、前記自由端を正面側に露出させる孔部を有し、
前記フロントカバーは、前記フック部が挿入される開口部と、前記開口部の内壁において前記係合部と対向する位置に設けられ、前記係合部と係合する被係合部とを備える
ことを特徴とする、ガスメータ。
続きを表示（約 680 文字）【請求項２】
前記端子台カバーの正面には、前記可動部のＵ字外周に沿うように第１凹部が設けられ、前記端子台カバーの裏面には、前記第１凹部に対応した位置に第１凸部が設けられ、
前記フロントカバーの、前記第１凸部と対向する位置には、前記第１凸部が挿入される第２凹部が設けられる
ことを特徴とする、請求項１に記載のガスメータ。
【請求項３】
前記第１凹部は、
前記端子台カバーの外周に向けて前記可動部の幅方向に延在する
ことを特徴とする、請求項２に記載のガスメータ。
【請求項４】
前記端子台カバーは、
前記端子台と対向する正面板と、前記正面板の左右両端から後方に突出する側板と、前記正面板の下端から後方に突出する底板と、前記側板の裏面に設けられ水平方向かつ前後方向に延びる板状のリブとを備え、
前記フロントカバーは、前記リブと前記底板とに挟まれる突出部を備える
ことを特徴とする、請求項１～３のいずれか一項に記載のガスメータ。
【請求項５】
前記端子台カバーにおいて、前記自由端側から前記固定端側に向かう向きにおける終端となる縁部の外側の面に設けられ、表面に凹凸が形成された滑り止め面を備える
ことを特徴とする、請求項１～３のいずれか一項に記載のガスメータ。
【請求項６】
前記係合部は突起であり、
前記被係合部は前記突起が挿入される溝部である
ことを特徴とする、請求項１～３のいずれか一項に記載のガスメータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ガスメータに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
ガスメータは、ガスの流量を計測する計測部や計測部を制御する制御部等が収納された筐体である本体と、本体の正面を覆う外装部材であるガスメータ用カバーとを備える。一方でガスメータは外部機器と接続するための端子が設けられた端子台も備える。端子台は通常はガスメータ用カバーで覆われているが、外部機器とガスメータとを接続する際は外部機器の配線とガスメータの端子とを接続するために端子台を露出させる必要がある。そこで、ガスメータ用カバーとして、端子台が露出するように本体に設けられるフロントカバーと、フロントカバーに設けられ、端子台を覆う端子台カバーとを有する構造が知られている。この構造で外部機器とガスメータとを接続する際は、端子台カバーをフロントカバーから取り外して端子台を露出させ、端子台に設けられた端子と外部機器の配線とを接続する。接続が終了すると、端子台カバーをフロントカバーに取り付ける。端子台カバーをフロントカバーに取り付けるための構造としては、ネジを用いた構造がある（特許文献１、２）。一方でネジを用いた構造では、端子台カバーやフロントカバーとは別にネジが必要になり、さらにネジを螺合させる雌ネジ側部材も必要になるため、部品点数が増えてコストが上昇する。さらに、ネジを用いた構造では、端子台カバーの取り付け／取り外しの際に工具等でネジを回す作業が必要になり、作業性が悪くなる問題がある。そこで、端子台カバーの一端に軸部を設け、軸部を支持する係止突部をフロントカバーの一端に設けた構造が提案されている（特許文献３）。この構造では、係止突部に軸部を挿入することでネジを用いずに端子台カバーをフロントカバーに取り付けることができ、かつ軸部を中心に端子台カバーを回動させることで、工具を使わずに端子台を露出させられる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－７９７５４号公報
特開２００７－３１５９５０号公報
特開２０１４－３７９６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献３に記載の構造は、工具を使わずに端子台カバーをフロントカバーに取り付けることができ、かつ工具を使わずに端子台を露出させられる点で有用である。一方で、特許文献３に記載の構造で端子台カバーを回動させて端子台を露出させると、回動した端子台カバーが端子台の側方を塞ぐ。この状態で外部機器の配線を端子に接続する作業を端子台カバーに塞がれた側から行う必要がある場合、端子台カバーを取り外す方が好ましい。しかしながら特許文献３は軸部が係止突部よりも折れやすい構造であるため、係止突部から軸部を引き抜こうとすると、軸部が折れる可能性がある。そのため、端子台カバーを破損させずにフロントカバーから取り外すのが困難であった。
【０００５】
本発明は、このような問題を解決するためになされたものであり、その目的とするところは、工具を使わずに端子台カバーの取り付け／取り外しが容易に行えるガスメータを提供することにある。
【課題を解決するための手段】
【０００６】
本発明のガスメータは、外部機器と接続される端子台を備え正面が開放された箱型の本体と、前記端子台が露出するように前記本体の正面を覆うフロントカバーと、前記端子台を覆うように前記フロントカバーに設けられる端子台カバーとを備えるガスメータであって、前記端子台カバーは、前記端子台を覆うカバー本体と、前記カバー本体の背面に設けられ前記フロントカバーと係合するＵ字状部材で、Ｕ字の中央部が端部より後方に位置するフック部とを有し、前記フック部は、前記カバー本体に固定されたＵ字の一端である固定端と、前記カバー本体から離間した他端である自由端と、前記中央部よりも前記自由端側の部分であり前記固定端側に弾性変形可能な可動部と、前記可動部のＵ字外周に設けられ前記フロントカバーと係合する係合部とを備え、前記カバー本体は、前記自由端を正面側に露出させる孔部を有し、前記フロントカバーは、前記フック部が挿入される開口部と、前記開口部の内壁において前記係合部と対向する位置に設けられ、前記係合部と係合する被係合部とを備える。
【発明の効果】
【０００７】
本発明によれば、工具を使わずに端子台カバーの取り付け／取り外しが容易に行えるガスメータを提供できる。
【図面の簡単な説明】
【０００８】

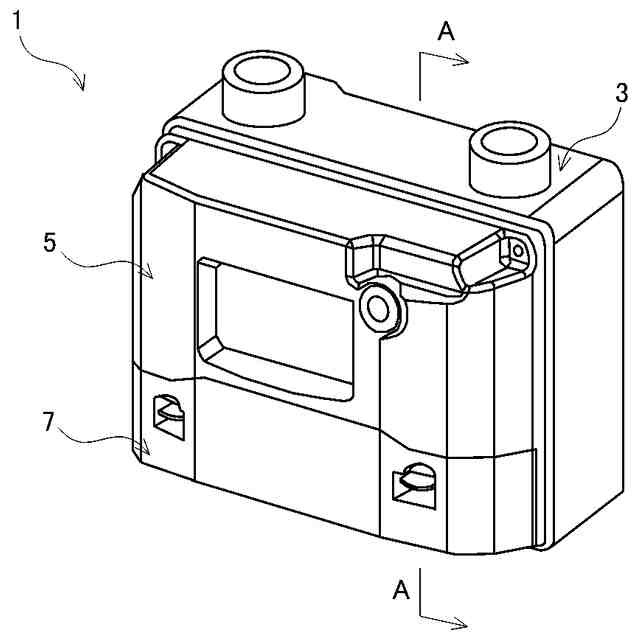

第１の実施形態に係るガスメータを示す斜視図である。
図１の分解斜視図である。
図１のフロントカバー本体の正面図である。
図１の端子台カバーの正面図である。

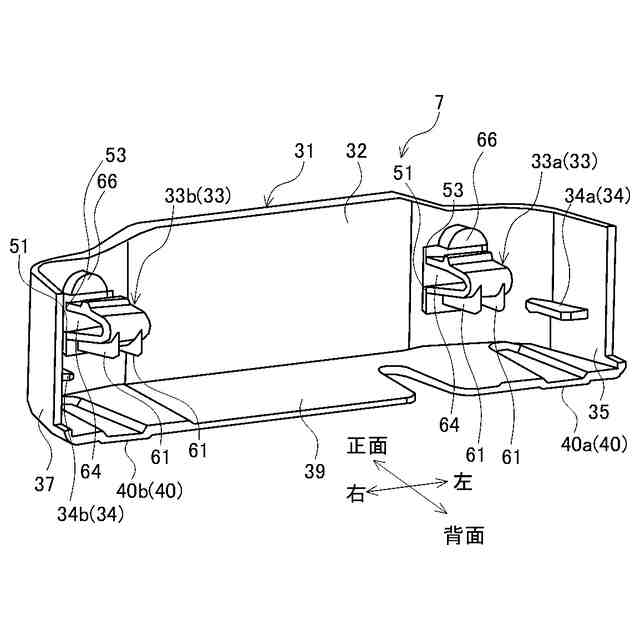

図１の端子台カバーを後方から見た斜視図である。

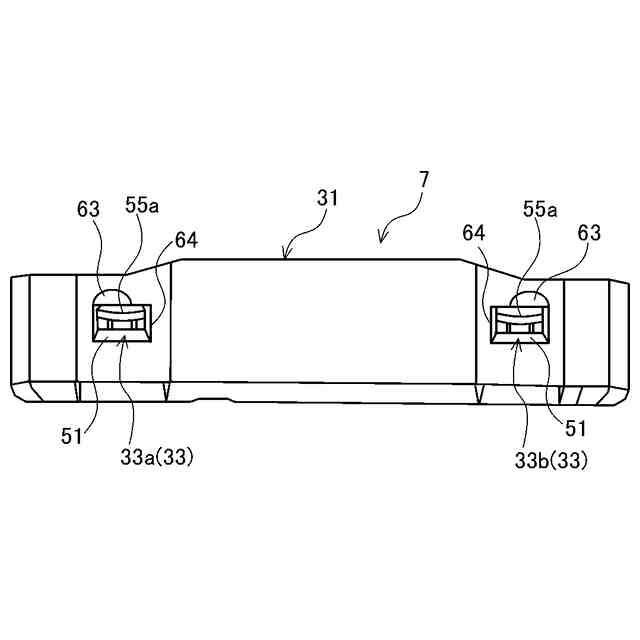

図１の端子台カバーを下方から見た斜視図である。

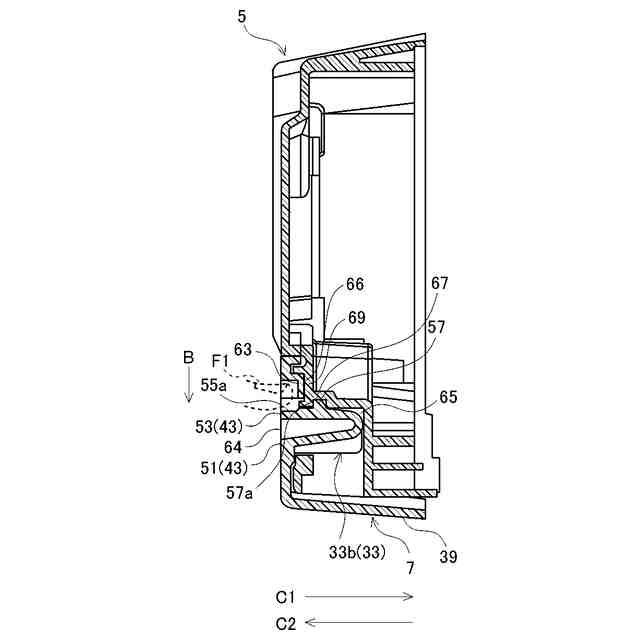

図１のＡ－Ａ断面図である。

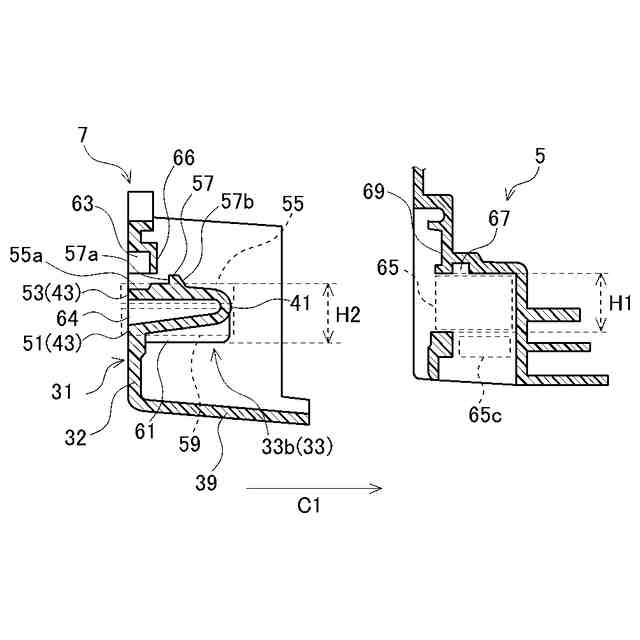

図７の分解図であって、フック部の周囲を示す。

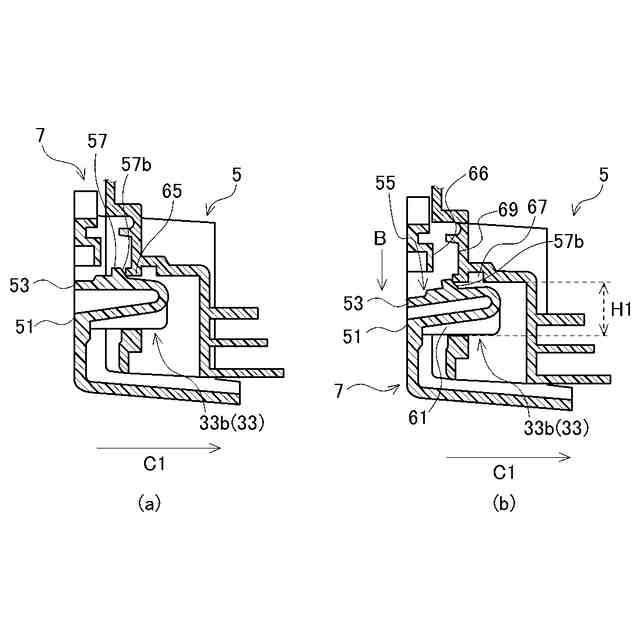

フロントカバーに端子台カバーを取り付ける手順を示す図であって、図８に対応する図である。
第２の実施形態に係るガスメータの端子台カバーを示す正面図である。
第２の実施形態に係るガスメータのフロントカバーを示す正面図である。
【発明を実施するための形態】
【０００９】
以下、本発明を好適な実施形態に沿って説明する。なお、本発明は以下に示す実施形態に限られるものではなく、本発明の趣旨を逸脱しない範囲において適宜変更可能である。また、以下に示す実施形態においては、一部構成の図示や説明を省略している箇所があるが、省略された技術の詳細については、以下に説明する内容と矛盾点が発生しない範囲内において、適宜公知又は周知の技術が適用されていることはいうまでもない。
【００１０】
まず、第１の実施形態に係るガスメータの概略構成について、図１～図６を参照して説明する。図１は、第１の実施形態に係るガスメータを示す斜視図である。図２は、図１の分解斜視図である。図３は、図１のフロントカバー本体の正面図である。図４は、図１の端子台カバーの正面図である。図５は、図１の端子台カバーを後方から見た斜視図である。図６は、図１の端子台カバーを下方から見た斜視図である。図１及び図２に示すようにガスメータ１は、本体３、フロントカバー５、及び端子台カバー７を備える。
（【００１１】以降は省略されています）
