公開番号2025178709
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085478
出願日2024-05-27
発明の名称気吹き装置、装炭車、炉頂の清掃方法
出願人住友重機械プロセス機器株式会社,日本製鉄株式会社
代理人個人,個人
主分類C10B 43/02 20060101AFI20251202BHJP(石油,ガスまたはコークス工業;一酸化炭素を含有する工業ガス;燃料;潤滑剤;でい炭)
要約【課題】本開示は、炉頂の清掃効率を向上可能な炉頂クリーナを提供することを目的の一つとしている。
【解決手段】本開示の気吹き装置10は、コークス炉100の装入口92に石炭を装入する装炭部52を有する装炭車50に搭載され、装炭車50の走行用の軌条95の周囲を気吹く気吹き装置であって、装炭部52により石炭が装入された対象装入口92Aの近傍領域94で軌条の周囲に圧縮空気を気吹く気吹ノズル1を備える。気吹ノズル1は、装炭車50が第1方向に走行するとき、対象装入口92Aに接近したら気吹きを開始し、対象装入口92Aを通過したら気吹きを停止する。
【選択図】図1
特許請求の範囲【請求項１】

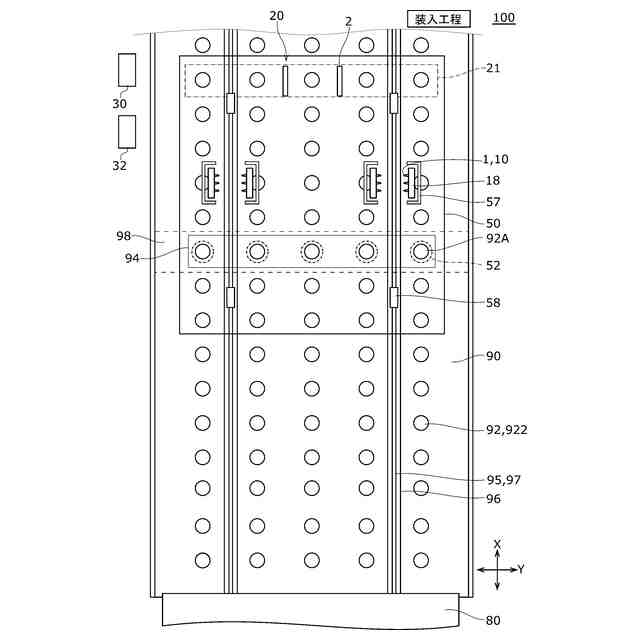

コークス炉の装入口に石炭を装入する装炭部を有する装炭車に搭載され、前記装炭車の走行用の軌条の周囲を気吹く気吹き装置であって、
前記装炭部により石炭が装入された対象装入口の近傍領域で前記軌条の周囲に圧縮空気を気吹く気吹ノズルを備え、
前記気吹ノズルは、前記装炭車が第１方向に走行するとき、前記対象装入口に接近したら気吹きを開始し、前記対象装入口を通過したら気吹きを停止する、気吹き装置。
続きを表示（約 900 文字）【請求項２】

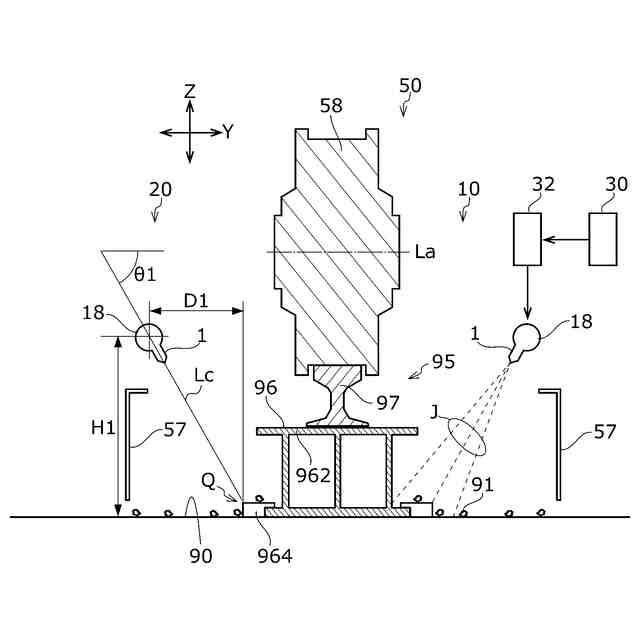

前記気吹ノズルは、圧縮空気の主流が、前記装炭車の走行用の軌条と炉頂面とに介在する軌条架台に到達するように気吹きする、請求項１に記載の気吹き装置。
【請求項３】
前記気吹ノズルの先端は、前記装炭車の走行用の車輪の回転軸線よりも低位置であって、前記軌条架台よりも高位置に配置される、請求項２に記載の気吹き装置。
【請求項４】

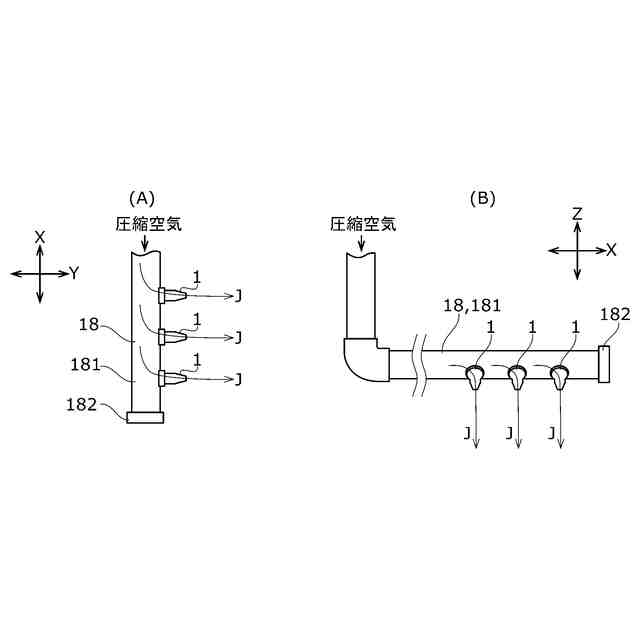

前記気吹ノズルは、前記気吹ノズルに圧縮空気を供給する給気パイプの第１方向に沿って延びる水平部分に装着される、請求項１に記載の気吹き装置。
【請求項５】
前記気吹ノズルは、水平面に対して斜め下向きに０°よりも大きく９０°よりも小さい範囲で傾斜する、請求項４に記載の気吹き装置。
【請求項６】
前記水平部分の炉頂面からの高さは、３００ｍｍ以上で６００ｍｍ以下である、請求項４に記載の気吹き装置。
【請求項７】
前記気吹ノズルは、第１方向に沿って互いに間隔を隔てて複数設けられる、請求項５に記載の気吹き装置。
【請求項８】
前記気吹ノズルの気吹きによる石炭の飛散範囲を規制するための飛散規制部材を有する、請求項１に記載の気吹き装置。
【請求項９】
軌条を走行する走行部と、
コークス炉の装入口に石炭を装入する装炭部と、
前記装炭部により石炭が装入された対象装入口の近傍領域で前記軌条の周囲に圧縮空気を気吹きする気吹ノズルと、
前記気吹ノズルにより気吹された石炭を吸引する吸気ノズルと、
を備える装炭車。
【請求項１０】
コークス炉の装入口に石炭を装入する装炭部と、圧縮空気を気吹きする気吹ノズルと、吸気ノズルと、を有し、軌条を走行する装炭車によって炉頂を清掃する方法であって、

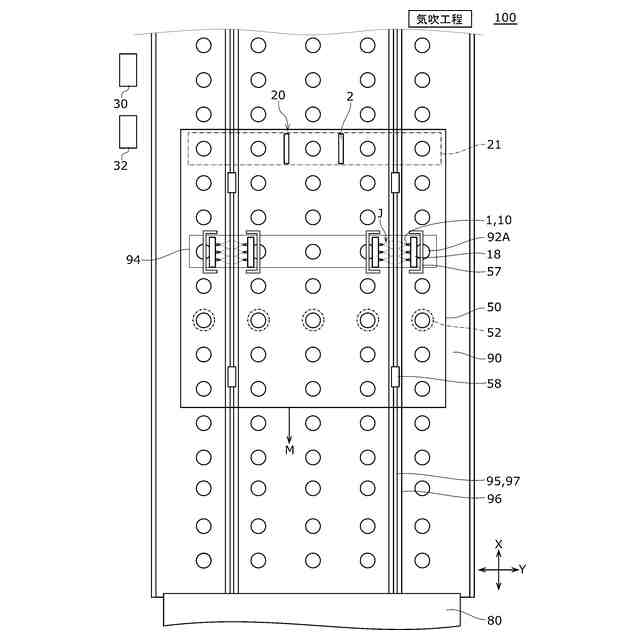

前記装炭部により石炭が装入された装入口の近傍領域で前記軌条に前記気吹ノズルから圧縮空気を気吹きする気吹工程と、

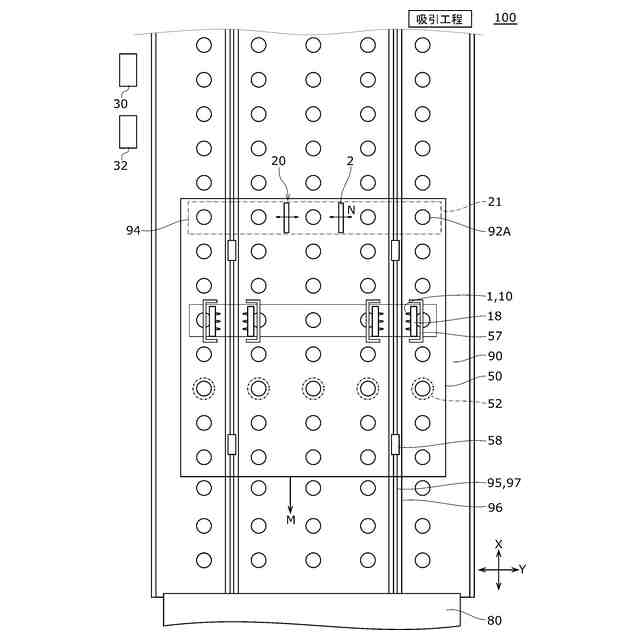

前記気吹ノズルにより気吹された石炭を前記吸気ノズルにより吸引する工程と、
を含む清掃方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、気吹き装置、装炭車および炉頂の清掃方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
コークス炉の炉上を掃除するクリーナが知られている。例えば、特許文献１には、装炭車走行軌条の両側面近傍に堆積する粉塵を回収するためのコークス炉の炉上クリーナが記載されている。このクリーナは、装炭車上に装炭車軌条と直交する軌条上を走行する台車を備える。この台車は、走行しながら粉塵を吸引する吸引ノズルと、吸引ノズルの両側面に圧縮空気噴出ノズルとを有する。
【先行技術文献】
【特許文献】
【０００３】
実全昭５６－１４６７４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
炉頂クリーナは、コークス炉の装炭車に搭載され、吸気ノズルを移動させながら装入口周辺にこぼれた石炭を吸引する装置である。また、炉頂クリーナは吹出ノズルから圧縮空気を吹き出し、こぼれた石炭を吸気ノズルに近づける。
【０００５】
しかし、装炭車に搭載可能なコンプレッサの能力には制限があり、走行中に常に圧縮空気を吹き出す場合、吹き出す空気の圧力が下がる。そのため、こぼれた石炭を効率的に移動させることは難しい。
【０００６】
本開示は、このような課題に鑑みてなされたもので、炉頂の清掃効率を向上可能な気吹き装置を提供することを目的の一つとしている。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本発明のある態様の気吹き装置は、コークス炉の装入口に石炭を装入する装炭部を有する装炭車に搭載され、装炭車の走行用の軌条の周囲を気吹く気吹き装置であって、装炭部により石炭が装入された対象装入口の近傍領域で軌条の周囲に圧縮空気を気吹く気吹ノズルを備える。気吹ノズルは、装炭車が第１方向に走行するとき、対象装入口に接近したら気吹きを開始し、対象装入口を通過したら気吹きを停止する。
【０００８】
本発明の別の態様は装炭車である。この装炭車は、軌条を走行する走行部と、コークス炉の装入口に石炭を装入する装炭部と、装炭部により石炭が装入された対象装入口の近傍領域で軌条の周囲に圧縮空気を気吹きする気吹ノズルと、気吹ノズルにより気吹された石炭を吸引する吸気ノズルと、を備える。
【０００９】
本発明のさらに別の態様は、炉頂の清掃方法である。この方法は、コークス炉の装入口に石炭を装入する装炭部と、圧縮空気を気吹きする気吹ノズルと、吸気ノズルと、を有し、軌条を走行する装炭車によって炉頂を清掃する方法であって、装炭部により石炭が装入された装入口の近傍領域で軌条に気吹ノズルから圧縮空気を気吹きする気吹工程と、気吹ノズルにより気吹された石炭を吸気ノズルにより吸引する工程と、を含む。
【００１０】
なお、以上の構成要素の任意の組み合わせや、本発明の構成要素や表現を方法、システムなどの間で相互に置換したものもまた、本発明の態様として有効である。
【発明の効果】
（【００１１】以降は省略されています）
