公開番号2025178700
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085468
出願日2024-05-27
発明の名称ポール構築方法
出願人JFEシビル株式会社
代理人弁理士法人きさ特許商標事務所
主分類E02D 27/42 20060101AFI20251202BHJP(水工;基礎;土砂の移送)
要約【課題】施工費を抑え、施工管理が簡易であり、工期に間に合わせるポール構築方法を提供する。
【解決手段】ポール構築方法は、地中に杭を打ち込む杭打ち工程と、杭の上端から立設する支柱を、杭に接合してポールとする接合工程と、を備え、杭打ち工程は、杭を装着した全周回転掘削機を地盤面に設置する全周回転掘削機設置工程と、全周回転掘削機の回転及び圧入力によって、杭を地中に貫入する杭貫入工程と、を有する。
【選択図】図2
特許請求の範囲【請求項１】
地中に杭を打ち込む杭打ち工程と、
前記杭の上端から立設する支柱を、前記杭に接合してポールとする接合工程と、を備え、
前記杭打ち工程は、
前記杭を装着した全周回転掘削機を地盤面に設置する全周回転掘削機設置工程と、
前記全周回転掘削機の回転及び圧入力によって、前記杭を地中に貫入する杭貫入工程と、を有する
ポール構築方法。
続きを表示（約 1,000 文字）【請求項２】
前記杭貫入工程は、
前記杭の下端に切削刃を装着した前記全周回転掘削機を、前記杭の周方向に回転させつつ、ハンマーグラブを用いて前記杭の内部の土砂を掘削排除する
請求項１記載のポール構築方法。
【請求項３】
前記切削刃は、
前記杭の周方向において、前記杭の下端における内面及び外面に装着される複数の板状の部材であり、前記杭の先端から下方に突出し、前記杭の回転方向に鋭角な形状をなしている
請求項２記載のポール構築方法。
【請求項４】
前記杭打ち工程は、
前記杭貫入工程のあとに前記杭を打ち止めする杭打ち止め工程を有する
請求項２又は３記載のポール構築方法。
【請求項５】
前記杭打ち止め工程は、
前記杭の上端に打ち止め部材を装着した前記全周回転掘削機によって、前記杭と前記打ち止め部材とを一体的に地中に貫入し、前記杭の上端が前記地盤面と同じ高さになったときに貫入を完了する
請求項４記載のポール構築方法。
【請求項６】
前記杭は、
上部の内面に設けられた係止突起を有し、
前記打ち止め部材は、
前記杭と同じ断面形状をなす打ち止め管と、
前記打ち止め管の内部に挿入され、円周方向において下端に係止溝が形成された接続管と、を有し、
前記係止突起が前記係止溝に係合することによって、前記杭と前記打ち止め部材とが一体化されている
請求項５記載のポール構築方法。
【請求項７】
前記杭打ち工程は、
前記杭打ち止め工程のあとに、前記杭貫入工程において、前記杭の内部の土砂を排除して中空となった部分の先端側にコンクリートを充填して先端閉塞コンクリートを構築するコンクリート充填工程を有する
請求項４記載のポール構築方法。
【請求項８】
前記杭打ち工程は、
前記コンクリート充填工程のあとに、前記先端閉塞コンクリートの上部に、前記杭の内部から排除した土砂を投入して、前記接合工程において充填される充填コンクリートの下面まで埋め戻す埋め戻し工程を有する
請求項７記載のポール構築方法。
【請求項９】
前記ポールは、
ネットを支持するものである
請求項１～３のいずれか１項に記載のポール構築方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、杭と支柱とからなるポールを構築するポール構築方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、大口径の杭を構築する技術として、地盤をアースドリル等で削孔して、内部の土砂を排出して杭孔を設け、その杭孔に既製杭（コンクリート製や鋼管製など）を挿入し、その後、既製杭の外面と孔壁間に土砂又は充填材（モルタル又はセメントミルク等）を充填して既製杭を地盤に固定する技術が開示されている。特許文献２には、地盤が比較的軟弱な場合には、杭の外径より一回り大きな外径の削孔の生分解性プラスチック製のケーシングを用いて、揺動装置でケーシングを揺動圧入すると同時に、ケーシング内の土砂をハンマーグラフを用いて掘削排土し、ケーシングで孔壁を保持しながら杭孔を形成する技術が開示されている。特許文献２は、削孔が完成後、ケーシング内にコンクリートを打設して杭基礎を造成する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１５０４３３号公報
特開２００６－２７４７４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１及び２は、地盤に杭孔を削孔する工程と、削孔した杭孔に鋼管杭を挿入する工程と、鋼管杭外面と孔壁との間に充填材（土砂、モルタル又はセメントミルク等）を充填して鋼管杭を固定する工程という３つの工程が必要である。このため、工期が長くなり、杭に支柱を設けて製造されるポールの工期に間に合わない場合がある。また、施工のための重機機材及び労務工数が多くなり、施工費がかかる。更に、鋼管杭と孔壁との間に充填材を充填する必要があり、充填材の材料費が必要で、且つ十分に充填するための的確な施工管理が必要である。
【０００５】
本発明は、上記のような課題を解決するためになされたもので、施工費を抑え、施工管理が簡易であり、工期に間に合わせるポール構築方法を提供するものである。
【課題を解決するための手段】
【０００６】
本発明に係るポール構築方法は、地中に杭を打ち込む杭打ち工程と、前記杭の上端から立設する支柱を、前記杭に接合してポールとする接合工程と、を備え、前記杭打ち工程は、前記杭を装着した全周回転掘削機を地盤面に設置する全周回転掘削機設置工程と、前記全周回転掘削機の回転及び圧入力によって、前記杭を地中に貫入する杭貫入工程と、を有する。
【発明の効果】
【０００７】
本発明によれば、杭を直接地中に貫入する。このため、杭孔掘削、杭挿入及び間隙充填という杭固定の３つの工程を削減することができる。従って、施工費を抑え、施工管理が簡易であり、工期に間に合わせることができる。
【図面の簡単な説明】
【０００８】
実施の形態１に係るポールを示す模式図である。

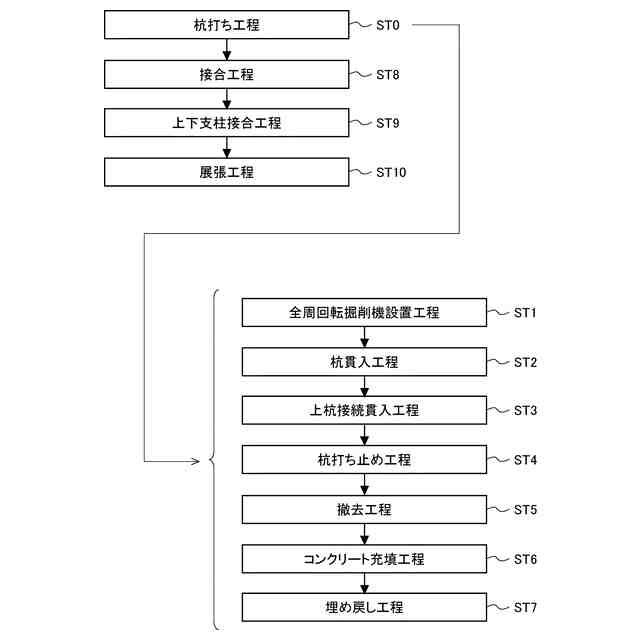

実施の形態１に係るポール構築方法を示すフローチャートである。
実施の形態１に係る全周回転掘削機設置工程を示す模式図である。

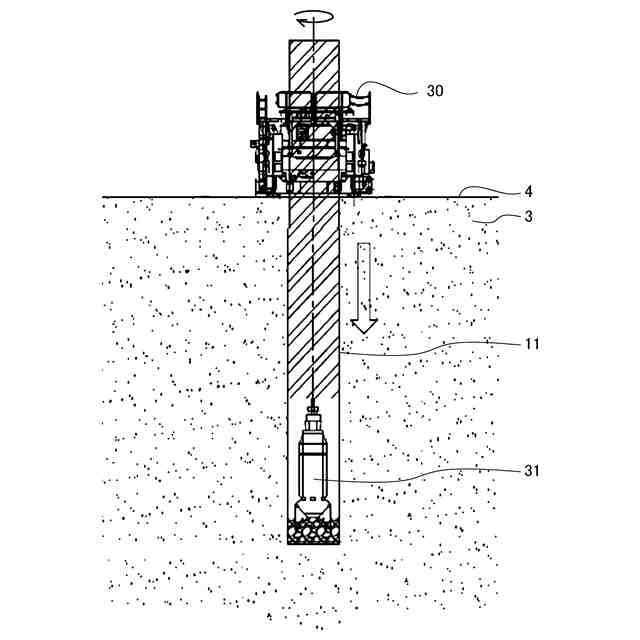

実施の形態１に係る杭貫入工程を示す模式図である。

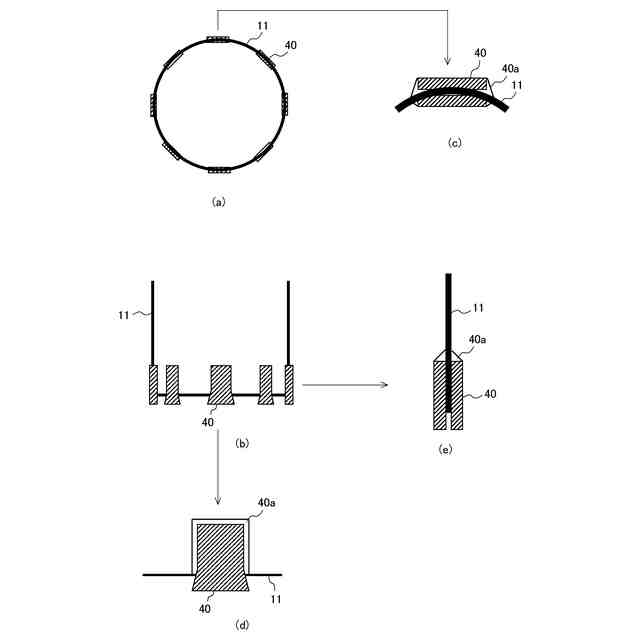

実施の形態１に係る切削刃を示す模式図である。

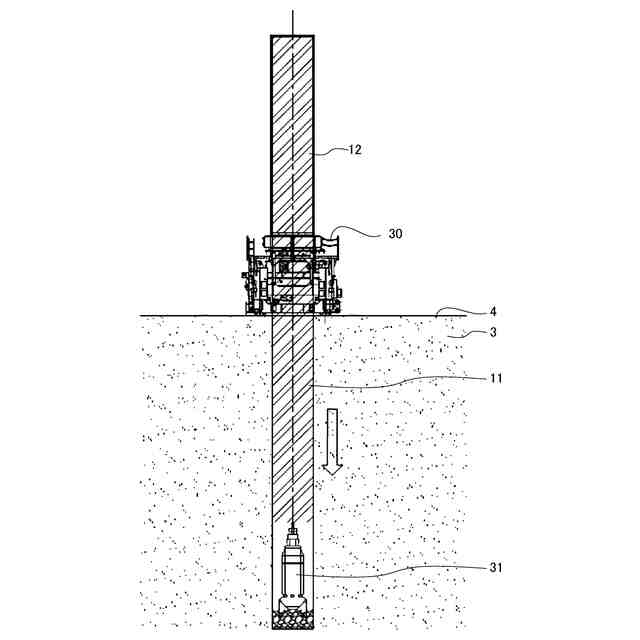

実施の形態１に係る上杭接続貫入工程を示す模式図である。
実施の形態１に係る杭打ち止め工程を示す模式図である。

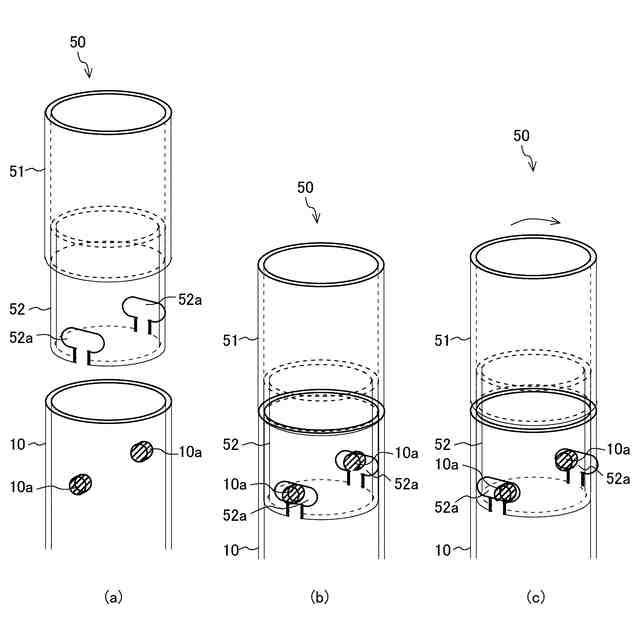

実施の形態１に係る打ち止め部材を示す模式図である。

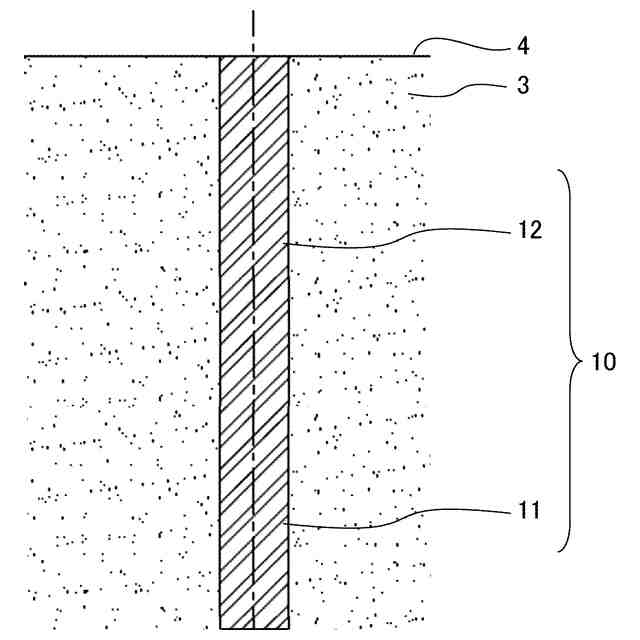

実施の形態１に係る撤去工程を示す模式図である。
実施の形態１に係るコンクリート充填工程を示す模式図である。
実施の形態１に係るずれ止め部材を示す模式図である。
実施の形態１に係る埋め戻し工程を示す模式図である。
実施の形態１に係る接合工程を示す模式図である。
実施の形態１に係る上下支柱接合工程を示す模式図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を図面に基づいて説明する。なお、以下に説明する実施の形態によって本発明が限定されるものではない。各図は模式的に示すものであって、各部材の相対的な大きさや板厚等は図示する寸法に限定されるものではない。また、以下の図面では各構成部材の大きさの関係が実際のものとは異なる場合がある。
【００１０】
実施の形態１．

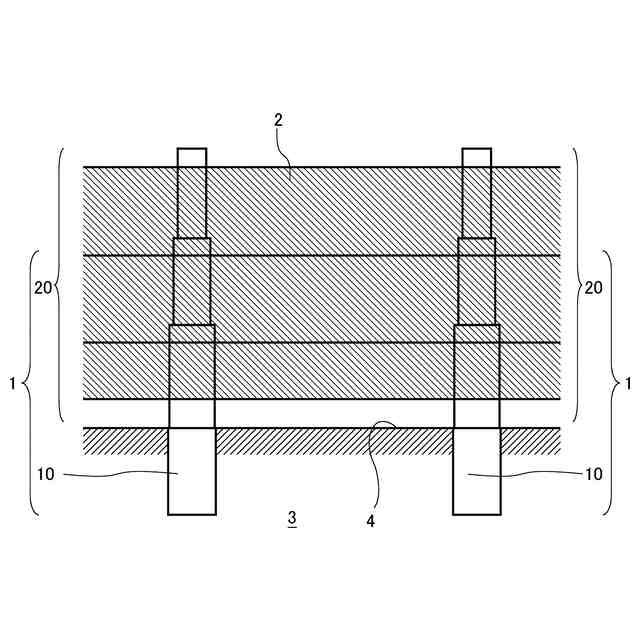

図１は、実施の形態１に係るポール１を示す模式図である。図１に示すように、ポール１は、地盤３から立設しており、ネット２を支持するものである。ネット２は、例えば防球ネット又は防塵ネットであり、ポール１に設置されたネット取付部材に、ワイヤ等によって結合されている。ポール１は、杭１０と、支柱２０とを有しており、例えば隣接して複数設けられている。ネット２は、隣接した複数のポール１に取り付けられることによって、固定されている。なお、ポール１は、ネット２を固定するものに限らず、照明柱又は鉄塔等の杭１０と支柱２０とからなるものとして用いられる。
（【００１１】以降は省略されています）
