公開番号2025178694
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085455
出願日2024-05-27
発明の名称画像形成システム、画像形成装置の制御方法、およびプログラム
出願人キヤノン株式会社
代理人個人
主分類B41J 29/42 20060101AFI20251202BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】画像形成装置の利便性を高める。
【解決手段】画像形成システムは、実行中および待機中の印刷ジョブで使用することが設定されているシートの給送部202～204における格納状態に基づいて、発光部202a3、203a3、204a3の動作を制御する。
【選択図】図1
特許請求の範囲【請求項１】
印刷ジョブに基づく画像が形成されるシートの格納と供給とを行う供給部と、
前記供給部に対して外部から見える位置に設けられた発光部と、
実行中および待機中の印刷ジョブのうちの少なくとも一方の印刷ジョブで使用することが設定されているシートの前記供給部における格納状態に基づいて、前記発光部の動作を制御する制御手段と、を有することを特徴とする画像形成システム。
続きを表示（約 1,600 文字）【請求項２】
前記格納状態は、前記実行中および待機中の印刷ジョブのうちの少なくとも一方の印刷ジョブで使用することが設定されているシートのうち、未だ使用されていないシートの量と、前記供給部に格納されているシートのうち、当該印刷ジョブで使用することが設定されているシートの量と、に基づく状態であることを特徴とする請求項１に記載の画像形成システム。
【請求項３】
前記制御手段は、前記実行中および待機中の印刷ジョブのうちの少なくとも一方の印刷ジョブで使用することが設定されているシートの前記供給部における格納状態と、前記供給部におけるシートの供給状況と、に基づいて、前記発光部の動作を制御することを特徴とする請求項１または２に記載の画像形成システム。
【請求項４】
前記制御手段は、前記実行中および待機中の印刷ジョブのうちの少なくとも一方の印刷ジョブで使用することが設定されているシートが、当該印刷ジョブが終了する前に、前記供給部において不足する場合に、前記発光部を発光させることを特徴とする請求項１または２に記載の画像形成システム。
【請求項５】
前記実行中および待機中の印刷ジョブのうちの少なくとも一方の印刷ジョブで使用することが設定されているシートが、当該印刷ジョブが終了する前に、前記供給部において不足するか否かを判定する判定手段を有することを特徴とする請求項４に記載の画像形成システム。
【請求項６】
前記制御手段の制御による前記発光部の発光のタイミングを設定する設定手段を有することを特徴とする請求項１または２に記載の画像形成システム。
【請求項７】
前記供給部は、それぞれがシートの格納と供給とを行う複数の供給段を有し、
前記発光部は、前記供給部の位置のうち前記複数の給紙段とは異なる位置に設けられた第１の発光部を含むことを特徴とする請求項１または２に記載の画像形成システム。
【請求項８】
前記供給部は、複数あり、
複数の前記供給部のそれぞれに対して前記第１の発光部が設けられており、
前記制御手段は、前記供給部において前記実行中および待機中の印刷ジョブのうちの少なくとも一方の印刷ジョブで使用することが設定されているシートが、当該印刷ジョブが終了する前に不足する場合に、前記複数の供給部のそれぞれに対して設けられている前記第１の発光部を発光させることを特徴とする請求項７に記載の画像形成システム。
【請求項９】
前記供給部は、複数あり、
複数の前記供給部のそれぞれに対して前記第１の発光部が設けられており、
前記制御手段は、前記供給部において前記実行中および待機中の印刷ジョブのうちの少なくとも一方の印刷ジョブで使用することが設定されているシートが、当該印刷ジョブが終了する前に不足する場合に、前記複数の供給部のうち、当該印刷ジョブで使用することが設定されているシートが格納されている前記供給部に対して設けられている前記第１の発光部を発光させることを特徴とする請求項７に記載の画像形成システム。
【請求項１０】
前記制御手段は、前記供給部において前記実行中および待機中の印刷ジョブのうちの少なくとも一方の印刷ジョブで使用することが設定されているシートが、当該印刷ジョブが終了する前に不足する場合に、前記複数の供給部のうち、当該印刷ジョブで使用することが設定されているシートが格納されている前記供給部に対して設けられている前記第１の発光部に対する制御と、当該第１の発光部とは異なる前記第１の発光部に対する制御と、を異ならせることを特徴とする請求項９に記載の画像形成システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、画像形成システム、画像形成装置の制御方法、およびプログラムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、給紙カセットの近傍に、複数のＬＥＤ（Light Emitting Diode）を設けることが開示されている。特許文献１では、給紙カセットに格納されている用紙の残量を表示するインジケータとして複数のＬＥＤを用いる。具体的には、発光させるＬＥＤの数を異ならせることにより、給紙カセットに格納されている用紙の残量を表示する。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１０３９４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の表示手段は、給紙カセットに格納されている用紙の残量を表示するだけである。したがって、印刷の実行を指示するユーザは、当該印刷において必要な量の用紙が給紙カセットに格納されているのかを確認することが容易ではない。例えば、このような観点から、画像形成装置の利便性を高めることが望まれる。
【０００５】
本開示は、以上のような問題点に鑑みてなされたものであり、画像形成装置の利便性を高めることを目的とする。
【課題を解決するための手段】
【０００６】
本開示の画像形成すステムは、印刷ジョブに基づく画像が形成されるシートの格納と供給とを行う供給部と、前記供給部に対して外部から見える位置に設けられた発光部と、実行中および待機中の印刷ジョブのうちの少なくとも一方の印刷ジョブで使用することが設定されているシートの前記供給部における格納状態に基づいて、前記発光部の動作を制御する制御手段と、を有することを特徴とする。
【発明の効果】
【０００７】
本開示によれば、画像形成装置の利便性を高めることができる。
【図面の簡単な説明】
【０００８】

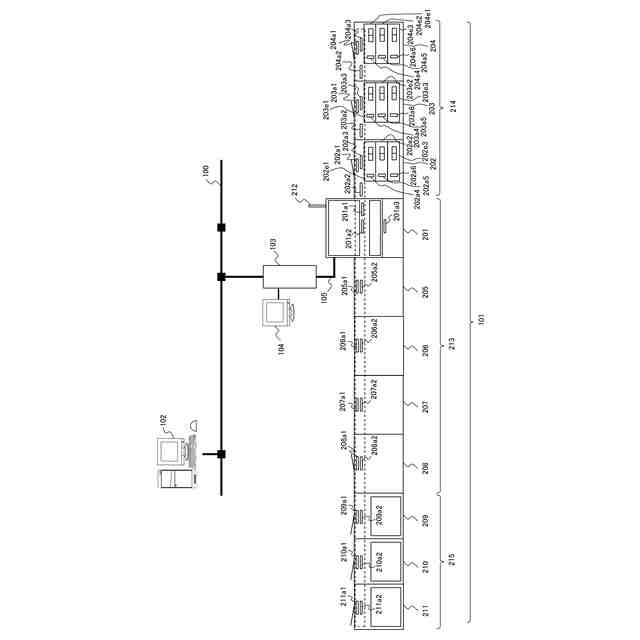

画像形成システムを示す図である。

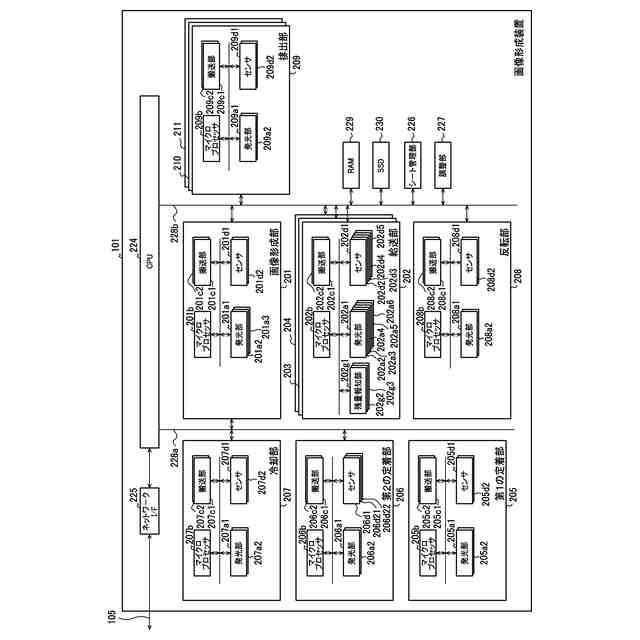

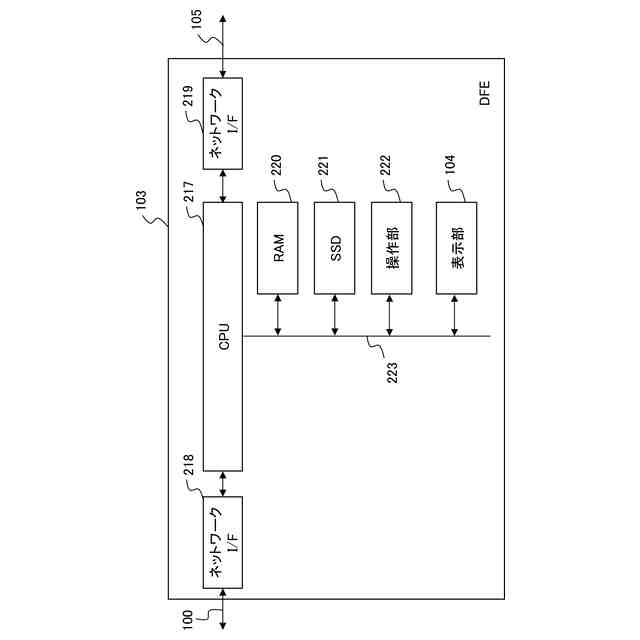

ＤＦＥの構成を示す図である。
画像形成装置の構成を示す図である。

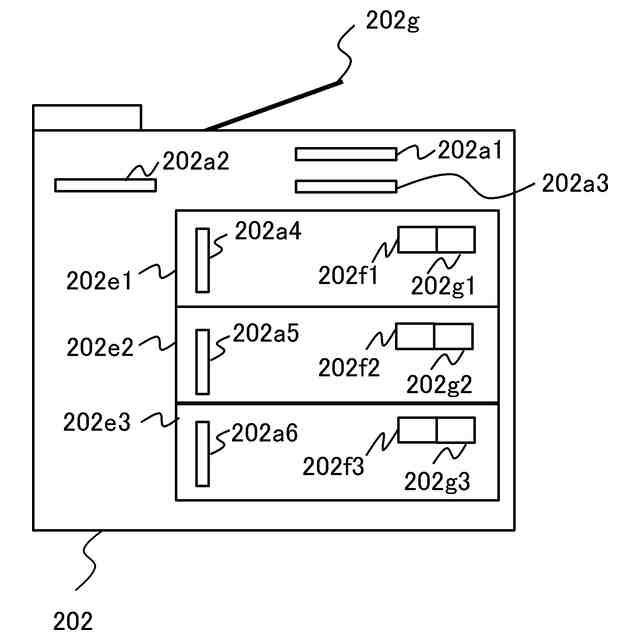

給送部の外観構成を示す図である。
画像形成部の外観構成を示す図である。

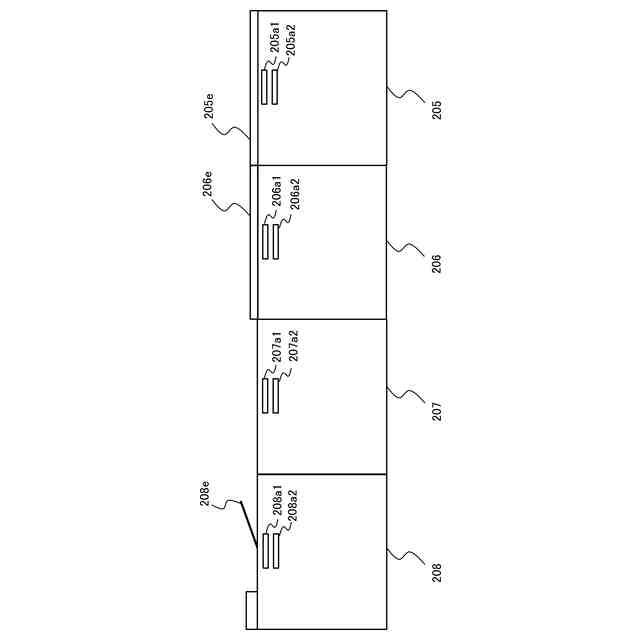

第１の定着部、第２の定着部、冷却部、および反転部の外観構成を示す図である。
排出部の外観構成を示す図である。
画像形成装置全体の内部構成を示す図である。
管理画面を示す図である。
スケジュール設定部が選択された場合の管理画面を示す図である。
画像形成システムの処理の第１の例を示すフローチャートである。
各発光部の点灯状態の第１の例を示す図である。
画像形成システムの処理の第２の例を示すフローチャートである。
各発光部の点灯状態の第２の例を示す図である。
画像形成システムの処理の第３の例を示すフローチャートである。
各発光部の点灯状態の第３の例を示す図である。
画像形成システムの処理の第４の例を示すフローチャートである。
各発光部の点灯状態の第４の例を示す図である。
画像形成システムの処理の第５の例を示すフローチャートである。
各発光部の点灯状態の第５の例を示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら、本開示の実施形態を説明する。
（第１の実施形態）
まず、第１の実施形態を説明する。
【００１０】
図１は、本実施形態に係る画像形成システムの一例を示すブロック図である。本実施形態では、画像形成装置１０１がインクジェット方式のプリンタである場合を例示する。尚、画像形成装置１０１は、例えば、電子写真方式のプリンタ等、インクジェット方式以外の方式のプリンタでもよい。また、画像形成装置１０１は、スキャナ等の読み取り装置を有する複合機タイプのプリンタでもよい。また、本実施形態では、情報処理装置１０２がＰＣ（Personal Computer）である場合を例示する。尚、情報処理装置１０２は、例えばスマートフォンやタブレット端末等の携帯情報端末でもよい。また、本実施形態では、画像形成装置１０１と情報処理装置１０２とが、ネットワーク１００を介して相互に通信可能に接続されている場合を例示する。しかしながら、画像形成装置１０１と情報処理装置１０２との通信は、ネットワーク１００を介した通信に限定されない。また、画像形成装置１０１と情報処理装置１０２との通信は、有線通信であってもよいし、無線通信であってもよい。
（【００１１】以降は省略されています）
