公開番号2025178630
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085350
出願日2024-05-27
発明の名称検査用ソケット
出願人株式会社エス・イー・アール
代理人弁理士法人アズテックIP
主分類G01R 31/26 20200101AFI20251202BHJP(測定;試験)
要約【課題】本発明は、被検査物の端子部を検査基板に接続されたコンタクトプローブと接触させる際に、被検査物が水平方向に保持されながら、被検査物の端子部をコンタクトプローブと接触させて検査を実施する検査用ソケットを提供することを目的とする。

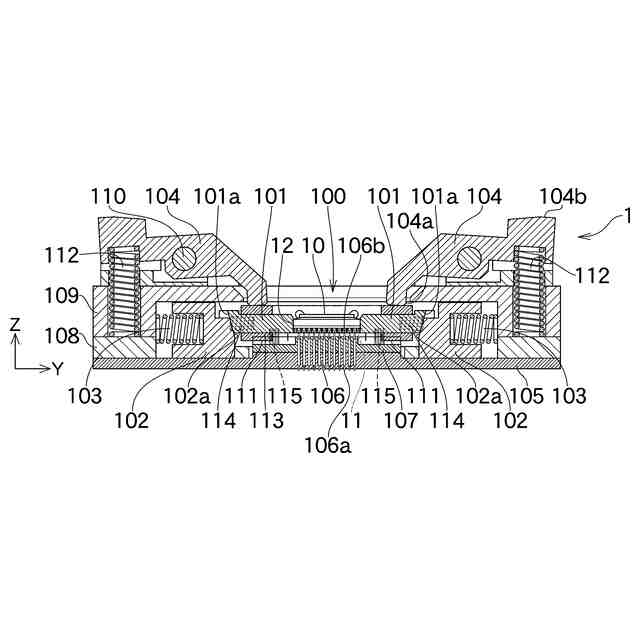

【解決手段】被検査物10の電気特性の検査に使用される検査用ソケット1において、被検査物10を収容する収容部100と、収容部100に収容された被検査物10の側面を押圧する第1押圧部材101と、第1押圧部材101の外側に形成された斜面部を押圧する第2押圧部材102と、収容部100の方向に付勢して第2押圧部材102を押圧する第1スプリング103と、第1押圧部材101に対して垂直方向に押圧する第3押圧部材104と、を備えることを特徴とする。
【選択図】図2

特許請求の範囲【請求項１】
被検査物の電気特性の検査に使用される検査用ソケットにおいて、
前記被検査物を収容する収容部と、
前記収容部に収容された前記被検査物の側面を押圧する第１押圧部材と、
前記第１押圧部材の外側に形成された斜面部を押圧する第２押圧部材と、
前記収容部の方向に付勢して前記第２押圧部材を押圧する第１スプリングと、
前記第１押圧部材に対して垂直方向に押圧する第３押圧部材と、を備えることを特徴とする検査用ソケット。
続きを表示（約 370 文字）【請求項２】
被検査物の電気特性の検査に使用される検査用ソケットにおいて、
前記被検査物を収容する収容部と、
前記収容部に収容された前記被検査物の側面を押圧する第１押圧部材と、
前記第１押圧部材の外側に配置される第２押圧部材と、
前記第２押圧部材に固定され前記収容部の方向に付勢して前記第１押圧部材を押圧する第１スプリングと、
前記第１押圧部材および前記第２押圧部材に対して垂直方向に押圧する第３押圧部材と、を備え、
前記第３押圧部材に押圧された前記第２押圧部材は前記第２押圧部材に形成された斜面に沿って斜め下方に移動することを特徴とする検査用ソケット。
【請求項３】
請求項１または２に記載の前記第３押圧部材はラッチ構造であることを特徴とする検査用ソケット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、被検査基板に設けられたコネクタと、検査基板に設けられたプローブピンをコンタクトとしたコネクタが電気的に接続される被検査基板を検査するための装置に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来の基板試験装置として、検査基板側にコンタクトプローブを配置して、被検査物の電極にコンタクトプローブを接触されることにより電気的特性を検査するものがある。コンタクトプローブに設けられたバネが、被検査物の検査面に対して垂直方向に被検査物の電極に接触することにより、検査を効率的に行うことができる。
【０００３】
ここで用いられるコンタクトプローブは、円筒体と、当該円筒体の上下端に摺動自在に収容された端子と、円筒体内に収容され端子に付勢するバネと、を備え、被検査物の電極によって端子が押されたときに、端子が円筒体に接触し、被検査物と検査基板が通電する仕組みである。
【０００４】
被検査物の電極にコンタクトプローブを接触させるためには、被検査物の水平方向の位置決めと、被検査物の上方からの押圧が必要となる。特許文献１に記載の電気部品用ソケットは、被検査物たる電気部品を押圧部材が側面から前進および後退をさせながら位置決めを行うとともに、当該押圧部材が電気部品の辺部を上方から押圧して電気部品の端子部とコンタクトプローブを接触させる構成となっている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１７－１３５０２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
近年は被検査物の精密化が進み、上面に電子回路が内蔵されている被検査物には上方から圧力をかけることが好ましくないことが多い。特に上面全体に電子回路が内蔵されている場合は、電気部品の端子部とコンタクトプローブを接触させる際の上方からの圧力の制御が困難である。
【０００７】
そこで、本発明は、被検査物の端子部を検査基板に接続されたコンタクトプローブと接触させる際に、被検査物が水平方向に保持されながら、被検査物の端子部をコンタクトプローブと接触させて検査を実施する検査用ソケットを提供することを目的とする。
【課題を解決するための手段】
【０００８】
すなわち、本発明は前記した目的を達成せんとするもので、請求項１の手段は、被検査物の電気特性の検査に使用される検査用ソケットにおいて、前記被検査物を収容する収容部と、前記収容部に収容された前記被検査物の側面を押圧する第１押圧部材と、前記第１押圧部材の外側に形成された斜面部を押圧する第２押圧部材と、前記収容部の方向に付勢して前記第２押圧部材を押圧する第１スプリングと、前記第１押圧部材に対して垂直方向に押圧する第３押圧部材と、を備えることを特徴とする。
【０００９】

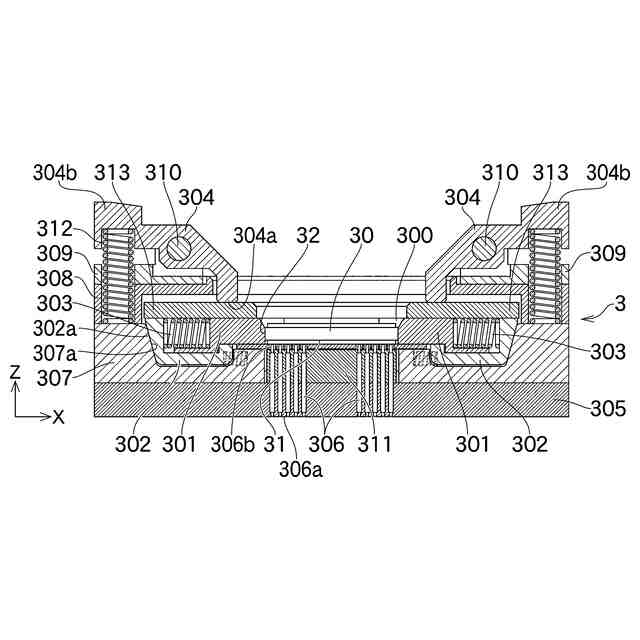

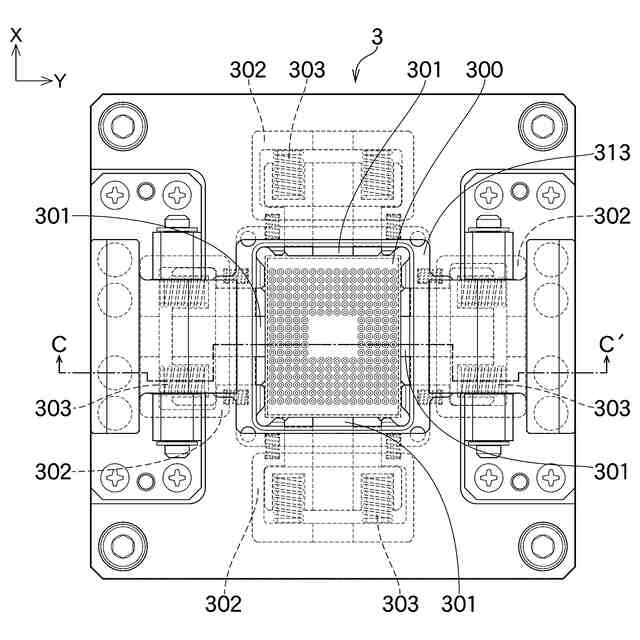

また、請求項２の手段は、被検査物の電気特性の検査に使用される検査用ソケットにおいて、前記被検査物を収容する収容部と、前記収容部に収容された前記被検査物の側面を押圧する第１押圧部材と、前記第１押圧部材の外側に配置される第２押圧部材と、前記第２押圧部材に固定され前記収容部の方向に付勢して前記第１押圧部材を押圧する第１スプリングと、前記第１押圧部材および前記第２押圧部材に対して垂直方向に押圧する第３押圧部材と、を備え、前記第３押圧部材に押圧された前記第２押圧部材は前記第２押圧部材に形成された斜面に沿って斜め下方に移動することを特徴とする。
【００１０】
また、請求項３の手段は、請求項１または２に記載の前記第３押圧部材はラッチ構造であることを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
