公開番号2025178597
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085296
出願日2024-05-27
発明の名称送風装置
出願人三菱電機株式会社
代理人個人,個人,個人
主分類F24F 1/0047 20190101AFI20251202BHJP(加熱;レンジ;換気)
要約【課題】天井に吊り下げる際の作業性を改善させた送風装置を提供する。
【解決手段】本開示に係る送風装置1は、送風装置本体2と、送風装置本体2に固定され、吊ボルト10に挿入される開口311aを有する吊金具3と、吊ボルト10に取り付けられ、吊金具3が取り付けられる取付部材4と、を備え、取付部材4は、鉛直方向上側における第1外径よりも鉛直方向下側における第2外径が大きく、弾性変形可能な第1の部材41と、第1の部材41より下方に形成され、第2外径よりも小さい第3外径を有し、吊金具3が取り付けられる第2の部材42と、第2の部材42より下方に形成され、第3外径よりも大きい第4外径を有する第3の部材43と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
天井から吊ボルトによって吊り下げられた送風装置であって、
送風装置本体と、
前記送風装置本体に固定され、前記吊ボルトに挿入される開口を有する吊金具と、
前記吊ボルトに取り付けられ、前記吊金具が取り付けられる取付部材と、
を備え、
前記取付部材は、
鉛直方向上側における第１外径よりも鉛直方向下側における第２外径が大きく、弾性変形可能な第１の部材と、
前記第１の部材より下方に形成され、前記第２外径よりも小さい第３外径を有し、前記吊金具が取り付けられる第２の部材と、
前記第２の部材より下方に形成され、前記第３外径よりも大きい第４外径を有する第３の部材と、
を有する送風装置。
続きを表示（約 210 文字）【請求項２】
前記吊金具の前記開口の幅は、前記第１外径よりも大きく、前記第２外径よりも小さい請求項１に記載の送風装置。
【請求項３】
前記第２の部材および前記第３の部材は、弾性変形可能である請求項１または２に記載の送風装置。
【請求項４】
前記吊金具の前記開口は切り込みであり、
前記吊金具と前記取付部材とを固定する固定部材を備える
請求項１または２に記載の送風装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、天井に吊り下げられる送風装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、換気装置を吊り下げるための天吊構造として、特許文献１に記載された天吊構造が知られている。
【０００３】
特許文献１に記載の発明は、上から第１ナット、第１ワッシャ、第１ゴムワッシャ、第２ゴムワッシャ、第２ワッシャ、第２ナットの順で吊ボルトに取り付け、換気装置に固定された吊金具を第１ゴムワッシャと第２ゴムワッシャの間に挿入する。そして、第１ナットを締めることにより吊金具を吊ボルトに固定する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－２２５５５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記特許文献1に記載の技術では、吊金具を固定する際に、工具を用いて第１ナットを締める必要があり、例えば天井裏などの狭い空間での作業では、作業性が悪いという問題があった。
【０００６】
本開示は、上記のような問題点を解決するためになされたもので、天井に吊り下げる際の作業性を改善させた送風装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示に係る送風装置は、天井から吊ボルトによって吊り下げられた送風装置であって、送風装置本体と、送風装置本体に固定され、吊ボルトに挿入される開口を有する吊金具と、吊ボルトに取り付けられ、吊金具が取り付けられる取付部材と、を備え、鉛直方向上側における第１外径よりも鉛直方向下側における第２外径が大きく、弾性変形可能な第１の部材と、第１の部材より下方に形成され、第２外径よりも小さい第３外径を有し、吊金具が取り付けられる第２の部材と、第２の部材より下方に形成され、第３外径よりも大きい第４外径を有する第３の部材と、を有する。
【発明の効果】
【０００８】
本開示に係る送風装置によれば、取付部材の第１の部材を弾性変形させて吊金具を第２の部材まで押し下げることで吊金具を固定できるため、工具の使用頻度を削減でき、吊ボルトへの吊り下げ作業の作業性を改善することができる。
【図面の簡単な説明】
【０００９】

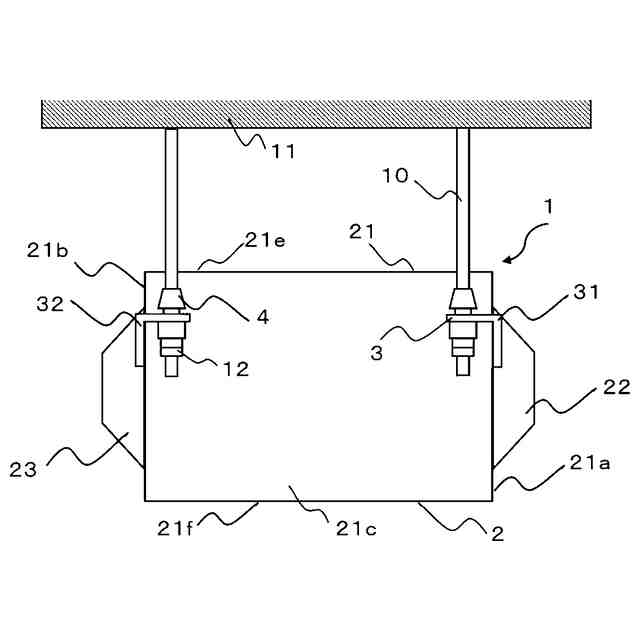

本開示の実施の形態１に係る送風装置１の設置状態を示す図。

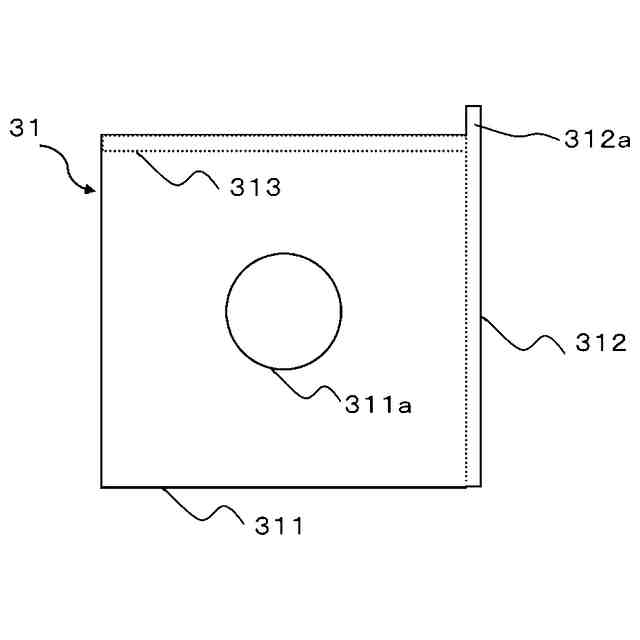

本開示の実施の形態１に係る第１の吊金具３１を上方から見た図。

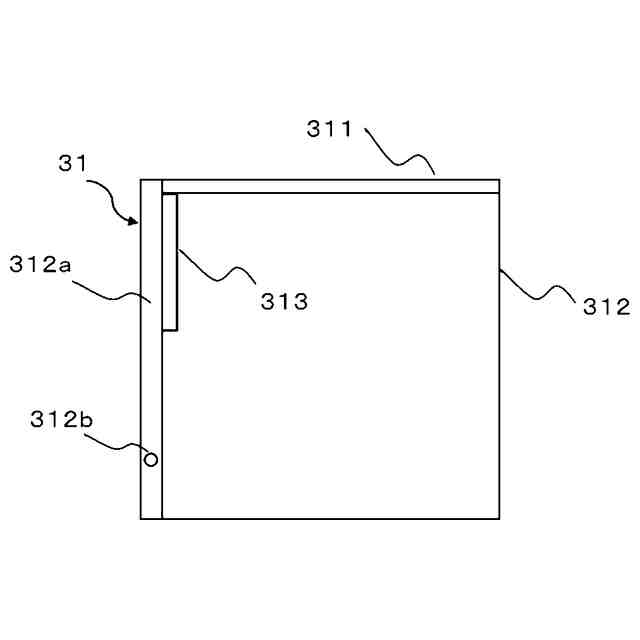

本開示の実施の形態１に係る第１の吊金具３１を送風装置本体２の第２の側面２１ｂの側から見た図。

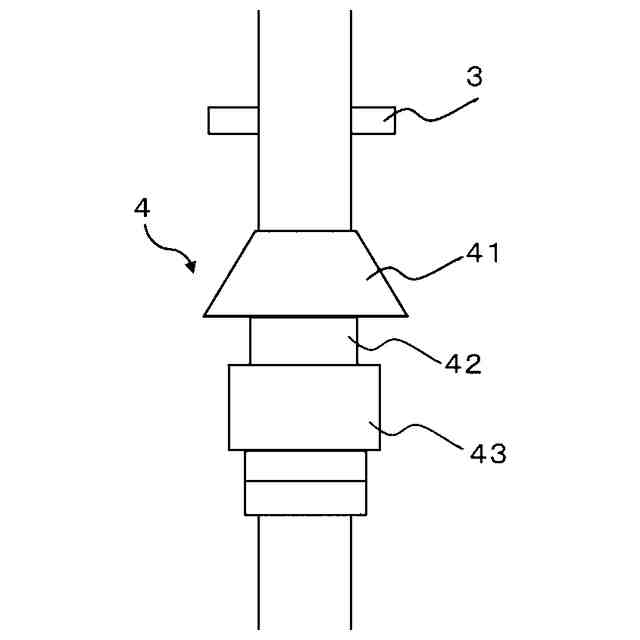

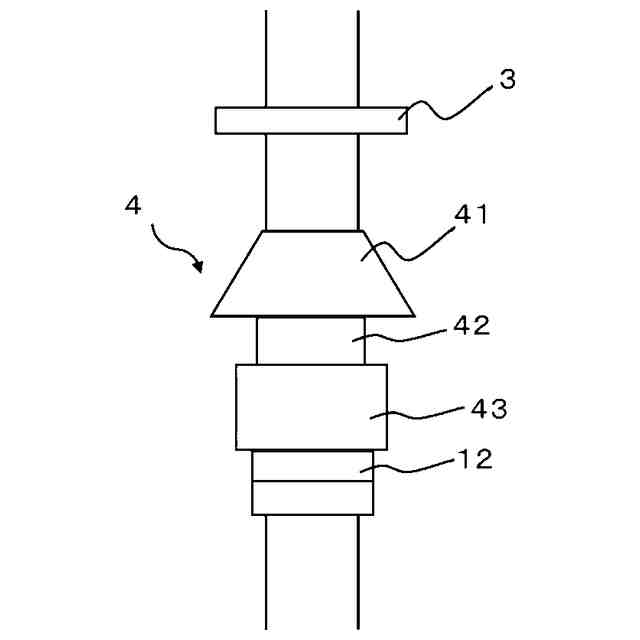

本開示の実施の形態１に係る取付部材４の拡大図で、吊金具３を取付部材４に取り付ける前の状態を示す図。

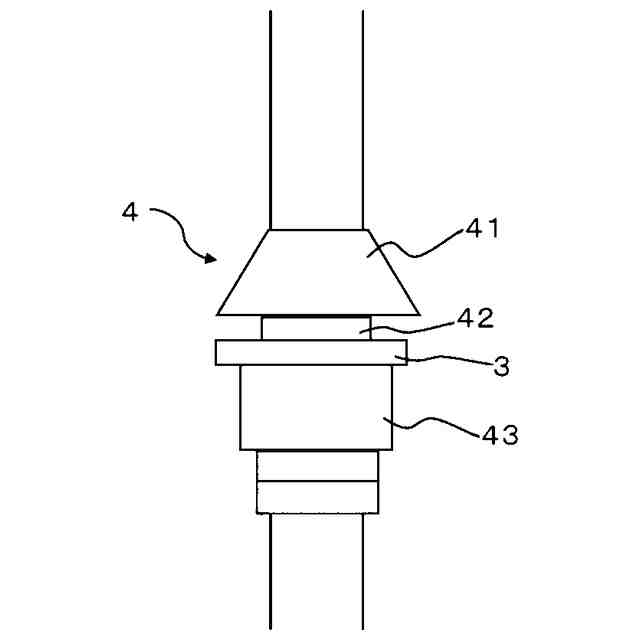

本開示の実施の形態１に係る取付部材４の拡大図で、吊金具３を取付部材４に取り付けた後の状態を示す図。

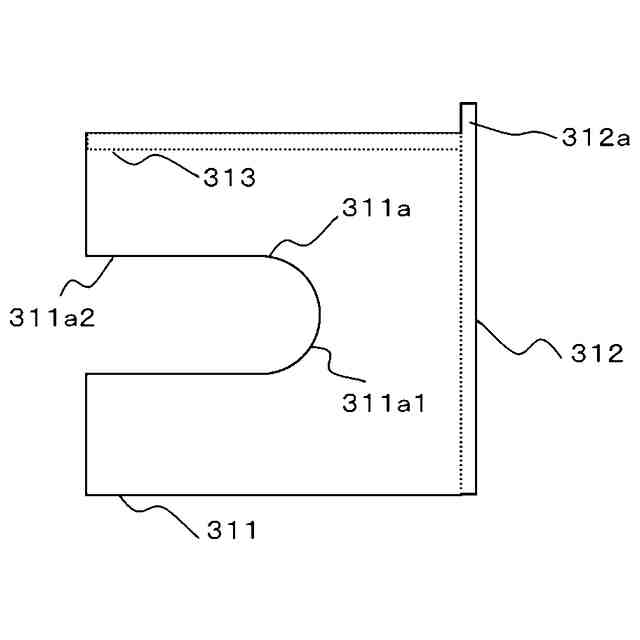

本開示の実施の形態２に係る第１の吊金具３１を上方から見た図。
本開示の実施の形態２に係る取付部材４の拡大図で、吊金具３を取付部材４に取り付ける前の状態を示す図。
本開示の実施の形態２に係る取付部材４の拡大図で、吊金具３を取付部材４に取り付けた後の状態を示す図。
本開示の実施の形態３に係る第１の吊金具３１を上方から見た図。
本開示の実施の形態３に係る第１の吊金具３１を送風装置本体２の第２の側面２１ｂの側から見た図。
本開示の実施の形態３に係る取付部材４の拡大図で、吊金具３を取付部材４に取り付ける前の状態を示す図。
本開示の実施の形態３に係る取付部材４の拡大図で、吊金具３を取付部材４に取り付けた後の状態を示す図。
本開示の実施の形態４に係る第１の吊金具３１を上方から見た図。
本開示の実施の形態４に係る取付部材４の拡大図で、吊金具３を取付部材４に取り付ける前の状態を示す図。
本開示の実施の形態４に係る取付部材４の拡大図で、吊金具３を取付部材４に取り付けた後の状態を示す図。
【発明を実施するための形態】
【００１０】
以下では、本開示に係る送風装置の一例を、図面に基づいて詳細に説明する。なお、各図において共通する要素には、同一の符号を付して、重複する説明を省略する。また、この実施の形態により本開示が限定されるものではない。
（【００１１】以降は省略されています）
