公開番号2025178447
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2025165445,2024135274
出願日2025-10-01,2022-06-10
発明の名称配管支持部材
出願人因幡電機産業株式会社
代理人弁理士法人R&C
主分類F16L 3/08 20060101AFI20251128BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】施工時の作業効率が良く、作業者の技量によらずに均質に配管を適切に支持することができる配管支持部材を提供する。

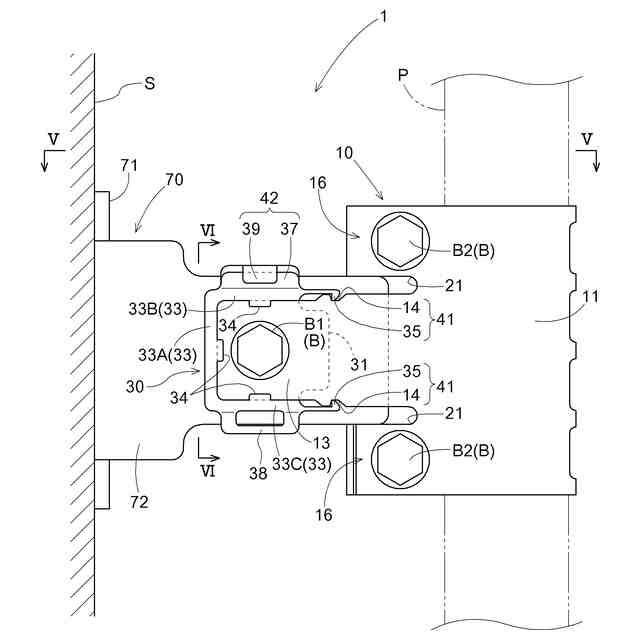

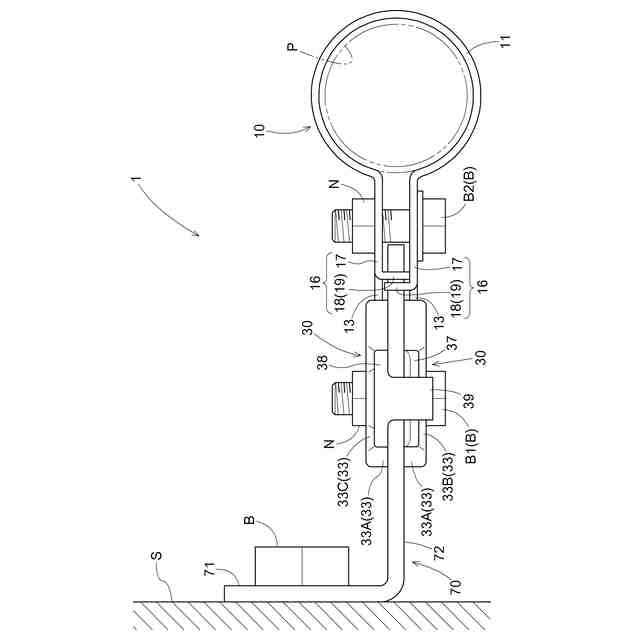

【解決手段】構造体(S)に固定されたベース金具(70)に連結されて配管(P)を支持する配管支持部材(1)は、配管(P)を保持する保持部(11)と、第一ボルト(B1)の締結によってベース金具(70)に固定されるベース固定部(13)と、第一ボルト(B1)とは別の第二ボルト(B2)の締結によって保持部(11)に締め付け力を作用させる締付作用部(16)とを備える。

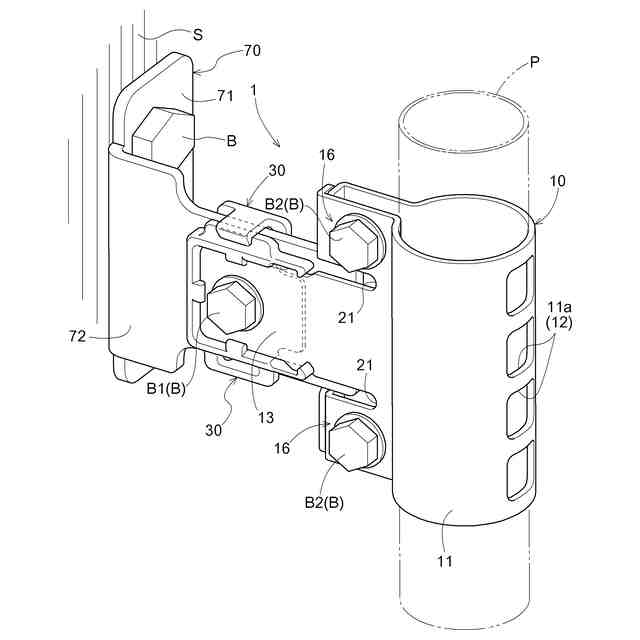

【選択図】図1
特許請求の範囲【請求項１】
構造体に固定されたベース金具に連結されて配管を支持する配管支持部材であって、

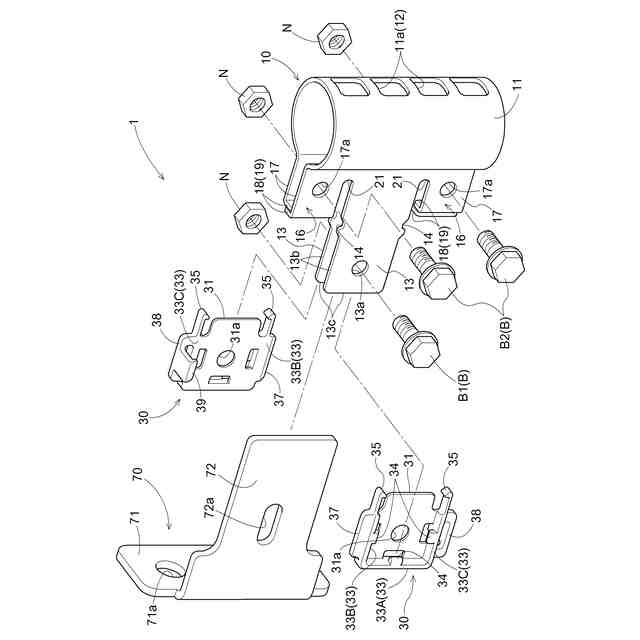

前記配管の外周面を包囲して当該配管を保持する保持部と、
前記保持部から互いに対向するように延出し、第一ボルトの締結によって前記ベース金具に固定されるベース固定部と、

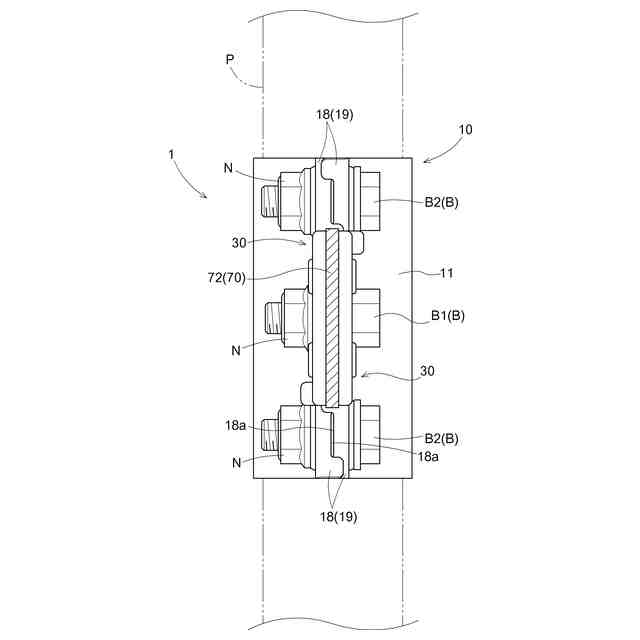

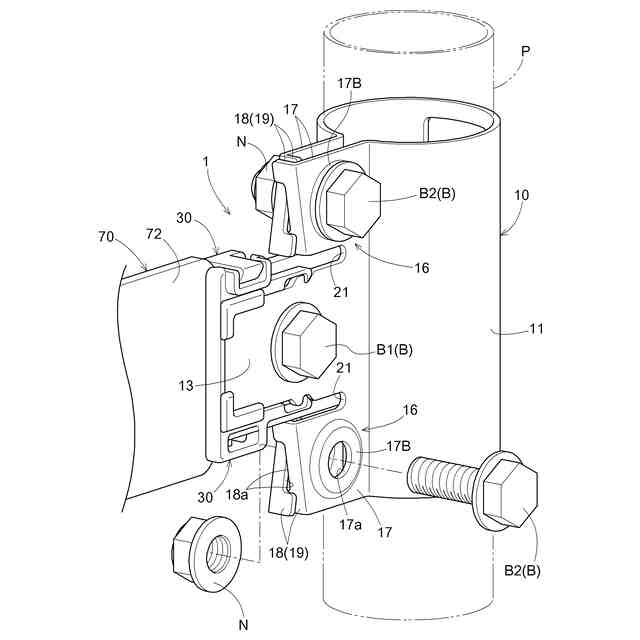

前記保持部から互いに対向するように延出し、前記第一ボルトとは別の第二ボルトの締結によって前記保持部に締め付け力を作用させる締付作用部と、を備える配管支持部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、配管支持部材に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ビル等の建築物に設置される空調機器では、例えば屋外に設置された室外機から屋内に設置された室内機に亘って、冷媒配管が配設される場合がある。この場合、例えば暖房運転時に、冷媒配管が熱膨張によって軸方向に伸長し、この伸長量分の負荷が冷媒配管の端部側の屈曲箇所（いわゆるエルボ部）にかかる虞がある。特に冷媒配管が上下方向に配設される場合には、当該冷媒配管の自重による負荷も加わるため、上記屈曲箇所に大きな負荷がかかる虞がある。このような懸念に対して、構造体に固定されたベース金具に連結される配管支持部材を用いて冷媒配管の軸方向の一部を固定し、その固定箇所における軸方向の移動を防ぐことが行われている。熱膨張に伴う配管部材の伸長量を、この固定箇所を中心として軸方向の両側に分散させることで、最下端側の屈曲箇所への負荷を軽減するのである。
【０００３】
配管支持部材の一例が、特開２０１８－２５２９０号公報（特許文献１）に開示されている。この配管支持部材は、スリット状の係合孔７３を有する一対のクランプ部材７１を備えており、配管部材Ｐの外周面に固定された装着部材１の鍔部３１に係合孔７３を係止させて、配管部材Ｐを支持する。なお、配管部材Ｐに対する装着部材１の固定は、ロウ付け等の溶接手段によって行われている。
【０００４】
しかし、ロウ付け等の溶接施工はある程度の熟練が必要で、作業者の技量に応じて施工品質にバラツキが生じる可能性がある。また、建築物には複数の配管部材Ｐが配設されることが一般的で、施工対象の建築物全体で、配管部材Ｐへの装着部材１の固定箇所数が多くなる。それらの全てを溶接手段で行うのは、多大な労力を要し、作業効率が悪いという問題があった。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－２５２９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
施工時の作業効率が良く、作業者の技量によらずに均質に配管を適切に支持することができる配管支持部材の実現が望まれる。
【課題を解決するための手段】
【０００７】
本発明に係る配管支持部材は、
構造体に固定されたベース金具に連結されて配管を支持する配管支持部材であって、
前記配管の外周面を包囲して当該配管を保持する保持部と、
前記保持部から互いに対向するように延出し、第一ボルトの締結によって前記ベース金具に固定されるベース固定部と、
前記保持部から互いに対向するように延出し、前記第一ボルトとは別の第二ボルトの締結によって前記保持部に締め付け力を作用させる締付作用部と、を備える。
【０００８】
この構成によれば、ベース金具に対してベース固定部を固定するのに伴い、保持部で配管の外周面を包囲して当該配管を直接保持することができる。例えば鍔部を有する部材を配管に溶接して介在させる必要がなく、ボルト操作だけで施工することができて作業効率が良い。また、ボルト操作だけであれば作業者の技量のバラツキがほとんどないので、施工の均質化を図ることができる。さらに、ベース金具に固定されるベース固定部とは別に締付作用部を備えるので、第一ボルトの締結に伴う保持部での配管の通常の保持に加え、第二ボルトの締結によって保持部に追加の締め付け力を作用させることができる。これにより、保持部の内面による面圧を高めて、配管を適切に支持することができる。
【０００９】
以下、本発明の好適な態様について説明する。但し、以下に記載する好適な態様例によって、本発明の範囲が限定される訳ではない。
【００１０】
一態様として、

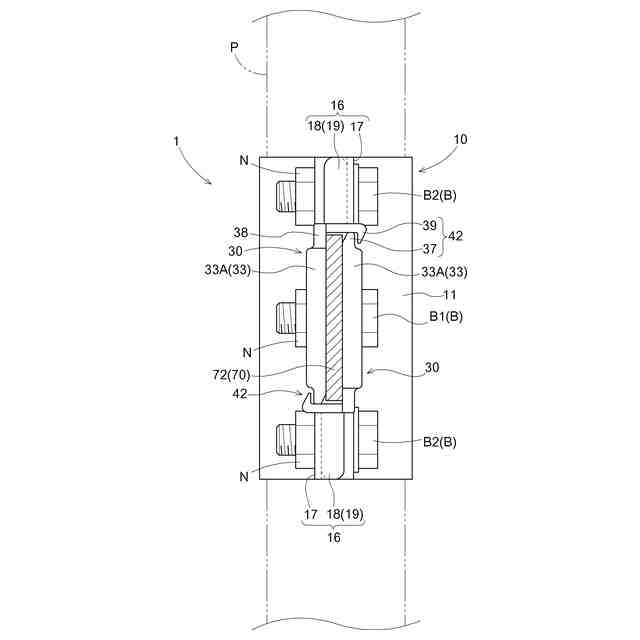

前記締付作用部は、前記保持部と一対の前記締付作用部との２つの境界部分が互いに離間した状態で前記保持部に締め付け力を作用させることが好ましい。
（【００１１】以降は省略されています）
