公開番号2025178427
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2025165123,2023220289
出願日2025-10-01,2023-12-27
発明の名称締結具、雄ねじ側部材、雌ねじ側部材
出願人株式会社pate.to
代理人個人
主分類F16B 39/30 20060101AFI20251128BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】締結時間を短縮することができる締結具を提供する。

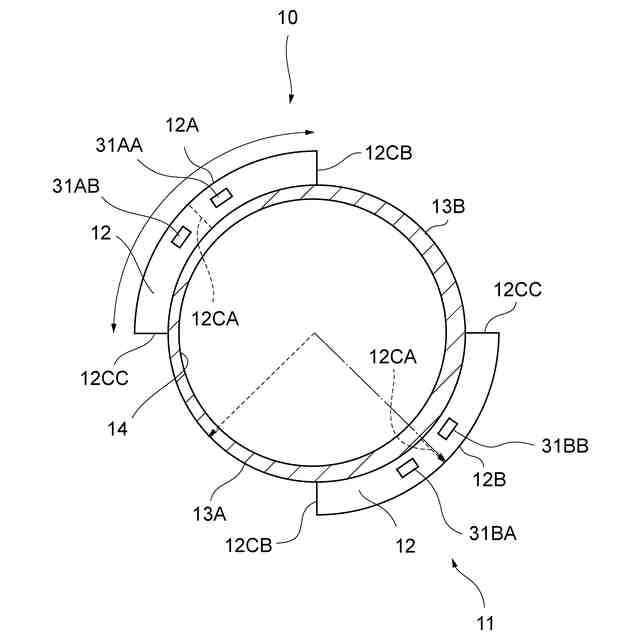

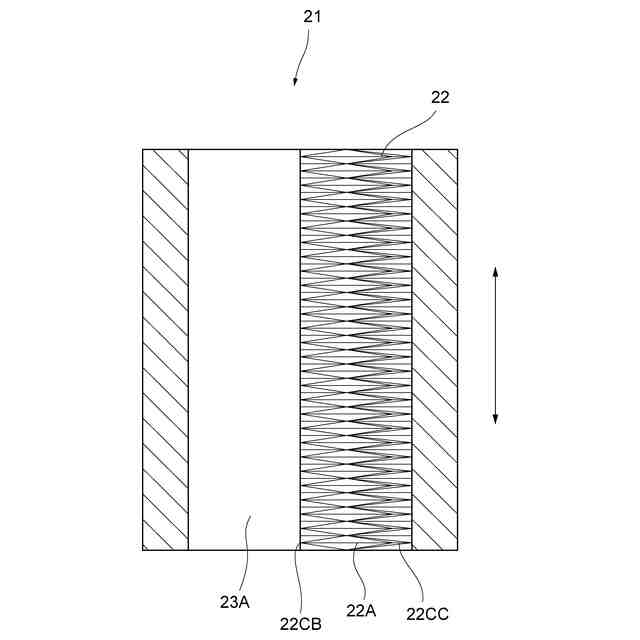

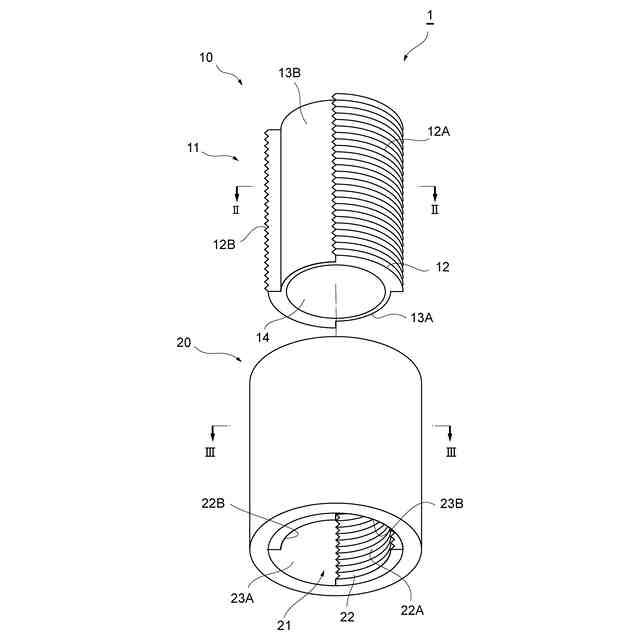

【解決手段】外周方向において、軸方向に略直交するように延伸する雄ねじ側のねじ山12が形成される雄ねじ面12A,12Bと、雄ねじ側のねじ山12が形成されていない外周片13A,13Bとが交互に配置されるねじ部11を有し、雄ねじ側のねじ山12は、軸方向の幅が雄ねじ側のねじ山12の延伸方向略中央12CAから両端12CB,12CCに向けて狭まるように形成される雄ねじ側部材10と、内周方向において、軸方向に略直交するように延伸する雌ねじ側のねじ山22が設けられる雌ねじ面22A,22Bと、雌ねじ側のねじ山22が設けられていない内周片23A,23Bとが交互に配置されるねじ孔21を有し、雌ねじ側のねじ山22は、軸方向の幅が雌ねじ側のねじ山22の延伸方向略中央22CAから両端22CB,22CCに向けて狭まるように形成される雌ねじ側部材20とを備える。
【選択図】図1
特許請求の範囲【請求項１】
外周方向において、軸方向に略直交するように延伸する雄ねじ側のねじ山が形成される雄ねじ面と、当該雄ねじ側のねじ山が形成されていない外周片とが交互に配置されるねじ部を有し、当該雄ねじ側のねじ山は、当該軸方向の幅が、当該雄ねじ側のねじ山の延伸方向略中央から両端に向けて狭まるように形成される、雄ねじ側部材と、

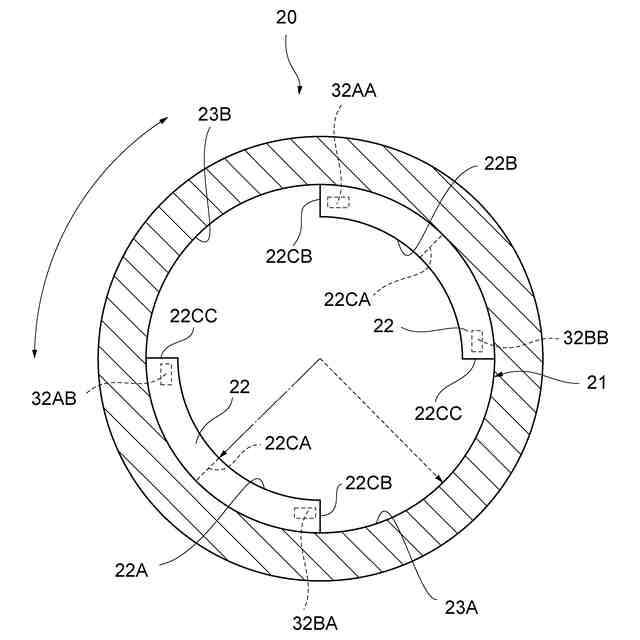

内周方向において、軸方向に略直交するように延伸する雌ねじ側のねじ山が設けられる雌ねじ面と、当該雌ねじ側のねじ山が設けられていない内周片とが交互に配置されるねじ孔を有し、当該雌ねじ側のねじ山は、当該軸方向の幅が、当該雌ねじ側のねじ山の延伸方向略中央から両端に向けて狭まるように形成される、雌ねじ側部材と、
を備え、
前記ねじ部と前記ねじ孔とを一の方向に相対回転させることで前記雄ねじ側のねじ山と前記雌ねじ側のねじ山とが螺合状態となり、かつ、当該ねじ部と当該ねじ孔とを他の方向に相対回転させることで当該雄ねじ側のねじ山と当該雌ねじ側のねじ山とが螺合状態となる、
締結具。
続きを表示（約 1,300 文字）【請求項２】
各螺合状態における前記ねじ部と前記ねじ孔との相対回転を係止するようにして、前記ねじ部及び前記ねじ孔に形成される係止部を更に備える、
請求項１に記載の締結具。
【請求項３】
前記係止部は、

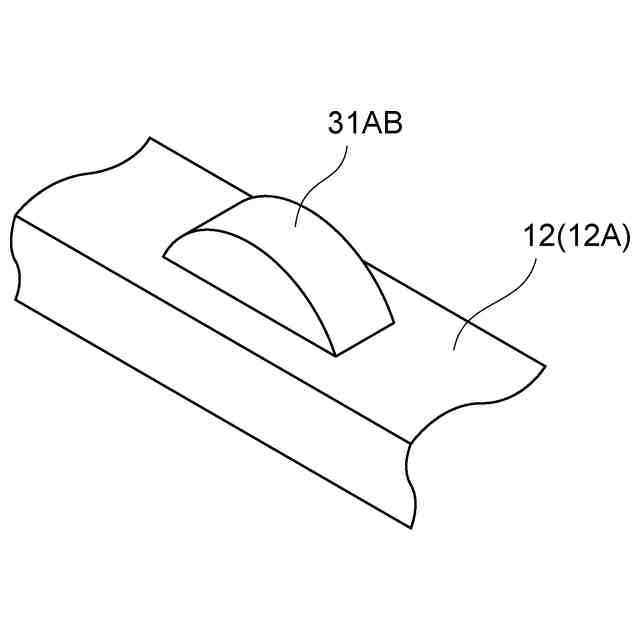

前記雄ねじ側のねじ山及び前記雌ねじ側のねじ山のうち一方において、延伸方向略中央と一端との間に形成される第一凸部、及び、延伸方向略中央と他端との間に形成される第二凸部と、
前記雄ねじ側のねじ山及び前記雌ねじ側のねじ山のうち他方において、前記一の方向に相対回転して前記螺合状態となった場合に前記第一凸部と嵌合する位置に形成される第一凹部、及び、前記他の方向に相対回転して前記螺合状態となった場合に前記第二凸部と嵌合する位置に形成される第二凹部と、
を備える請求項２に記載の締結具。
【請求項４】
前記第一凹部は前記第一凸部以上の大きさであり、前記第二凹部は前記第二凸部よりも小さい、
請求項３に記載の締結具。
【請求項５】
前記ねじ部は、前記螺合状態において前記ねじ孔と連通する貫通孔を内側に有する筒状である、
請求項１から４のうちいずれか１項に記載の締結具。
【請求項６】
前記貫通孔における軸心よりも径方向外側に設けられた配管であって、一端部が二方向に分岐しており、分岐したうちの一方である第一雄ねじ側分岐部は前記一の方向を向き、分岐したうちの他方である第二雄ねじ側分岐部は前記他の方向を向く雄ねじ側配管と、
前記ねじ孔における軸心よりも径方向外側に設けられた配管であって、一端部が二方向に分岐しており、分岐したうちの一方である第一雌ねじ側分岐部は前記他の方向を向き、分岐したうちの他方である第二雌ねじ側分岐部は前記一の方向を向き、前記螺合状態において、当該第一雌ねじ側分岐部が前記第一雄ねじ側分岐部と嵌合するとともに、当該第二雌ねじ側分岐部が前記第二雄ねじ側分岐部と嵌合する雌ねじ側配管と、
を備える請求項５に記載の締結具。
【請求項７】
ねじ部の外周方向における一部に配置され、当該ねじ部の軸方向に略直交するように延伸する雄ねじ側のねじ山が形成される雄ねじ面と、
前記外周方向において前記雄ねじ面と交互に配置されることで前記ねじ部の外周を形成し、前記雄ねじ側のねじ山が形成されていない外周片と、
を備え、
前記雄ねじ側のねじ山は、前記ねじ部の軸方向の幅が、当該雄ねじ側のねじ山の延伸方向略中央から両端に向けて狭まるように形成される、
雄ねじ側部材。
【請求項８】
ねじ孔の内周方向における一部に配置され、当該ねじ孔の軸方向に略直交するように延伸する雌ねじ側のねじ山が設けられる雌ねじ面と、
前記内周方向において前記雌ねじ面と交互に配置されることで前記ねじ孔の内周を形成し、前記雌ねじ側のねじ山が設けられていない内周片と、
を備え、
前記雌ねじ側のねじ山は、前記ねじ孔の軸方向の幅が、当該雌ねじ側のねじ山の延伸方向略中央から両端に向けて狭まるように形成される、
雌ねじ側部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、締結具、雄ねじ側部材、及び、雌ねじ側部材に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
締結具は、雄ねじと雌ねじとを螺合させて締結するものである。この締結具について、例えば下記特許文献１では、雄ねじと雌ねじの締結後の緩みを防止する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１１２２０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１等の従来の締結具では、雄ねじのねじ山と雌ねじのねじ山とを、互いの長さ分相対的に回転させるように螺合させて締結するので、これらのねじ山が長い場合には締結に時間がかかる。
【０００５】
そこで本発明は、締結にかかる時間を短縮することができる、締結具、雄ねじ側部材、及び、雌ねじ側部材を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明の第一態様に係る締結具は、外周方向において、軸方向に略直交するように延伸する雄ねじ側のねじ山が形成される雄ねじ面と、当該雄ねじ側のねじ山が形成されていない外周片とが交互に配置されるねじ部を有し、当該雄ねじ側のねじ山は、当該軸方向の幅が、当該雄ねじ側のねじ山の延伸方向略中央から両端に向けて狭まるように形成される、雄ねじ側部材と、内周方向において、軸方向に略直交するように延伸する雌ねじ側のねじ山が設けられる雌ねじ面と、当該雌ねじ側のねじ山が設けられていない内周片とが交互に配置されるねじ孔を有し、当該雌ねじ側のねじ山は、当該軸方向の幅が、当該雌ねじ側のねじ山の延伸方向略中央から両端に向けて狭まるように形成される、雌ねじ側部材と、を備え、前記ねじ部と前記ねじ孔とを一の方向に相対回転させることで前記雄ねじ側のねじ山と前記雌ねじ側のねじ山とが螺合状態となり、かつ、当該ねじ部と当該ねじ孔とを他の方向に相対回転させることで当該雄ねじ側のねじ山と当該雌ねじ側のねじ山とが螺合状態となる。
【０００７】
また、本発明の第二態様では、各螺合状態における前記ねじ部と前記ねじ孔との相対回転を係止するようにして、前記ねじ部及び前記ねじ孔に形成される係止部を更に備える。
【０００８】
また、本発明の第三態様では、前記係止部は、前記雄ねじ側のねじ山及び前記雌ねじ側のねじ山のうち一方において、延伸方向略中央と一端との間に形成される第一凸部、及び、延伸方向略中央と他端との間に形成される第二凸部と、前記雄ねじ側のねじ山及び前記雌ねじ側のねじ山のうち他方において、前記一の方向に相対回転して前記螺合状態となった場合に前記第一凸部と嵌合する位置に形成される第一凹部、及び、前記他の方向に相対回転して前記螺合状態となった場合に前記第二凸部と嵌合する位置に形成される第二凹部と、を備える。
【０００９】
また、本発明の第四態様では、前記第一凹部は前記第一凸部及び前記第二凸部以上の大きさであり、前記第二凹部は前記第一凸部及び前記第二凸部よりも小さい。
【００１０】
また、本発明の第五態様では、前記ねじ部は、前記螺合状態において前記ねじ孔と連通する貫通孔を内側に有する筒状である。
（【００１１】以降は省略されています）
