公開番号2025178052
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024174596
出願日2024-10-03
発明の名称光発電フレーム及び光発電モジュール
出願人瑞旭実業有限公司
代理人弁理士法人はなぶさ特許商標事務所
主分類H02S 30/10 20140101AFI20251128BHJP(電力の発電,変換,配電)
要約【課題】積層体の受光面に対する干渉や遮蔽等の影響をなくし、積層体の光発電フレームへの接着強度を向上させる。
【解決手段】光発電フレームは、支持板、及び支持板の対向する両側にそれぞれ接続される第1サイド板と第2サイド板を含み、第1サイド板は、支持板から張り出す張り出し部を有し、張り出し部と支持板により、積層体を収容するための取付溝が囲まれて形成され、張り出し部及び/又は支持板に取付溝と連通する接着剤溝構造が設けられ、第2サイド板の第1サイド板から離れる側に接着剤オーバーフロープレートが突出して設けられ、接着剤オーバーフロープレートは、第1サイド板から離れる側へ張り出し、且つそれと第2サイド板とにより、取付溝と連通する第1接着剤オーバーフロー溝が囲まれて形成され、積層体が光発電フレームに取り付けられた時、張り出し部の上端は、積層体の受光面よりも低くなり、又は積層体の受光面と面一になる。

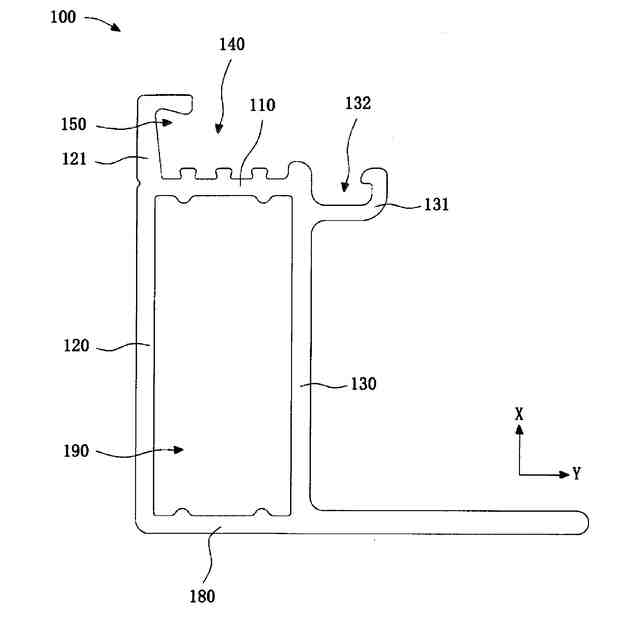

【選択図】図2
特許請求の範囲【請求項１】
積層体の取り付けのために用いられる光発電フレームであって、
前記積層体のバックライト面を支持するために用いられる支持板と、
前記支持板の対向する両側にそれぞれ接続される第１サイド板及び第２サイド板と、を含み、前記第１サイド板は、前記支持板から張り出す張り出し部を有し、前記張り出し部と前記支持板によって、前記積層体を収容するための取付溝が囲まれて形成され、前記張り出し部及び／又は前記支持板には、前記取付溝と連通する接着剤溝構造が設けられ、前記第２サイド板の前記第１サイド板から離れる側には接着剤オーバーフロープレートが突出して設けられ、前記接着剤オーバーフロープレートは前記第１サイド板から離れる側に向けて張り出しており、且つ、前記接着剤オーバーフロープレートと前記第２サイド板とによって、前記取付溝と連通する第１接着剤オーバーフロー溝が囲まれて形成され、
前記積層体が前記光発電フレームに取り付けられたとき、前記張り出し部の上端は、前記積層体の受光面よりも低くなり、または前記積層体の受光面と面一になることを特徴とする光発電フレーム。
続きを表示（約 2,000 文字）【請求項２】
前記支持板は、前記積層体を支持する支持面を有し、
前記張り出し部の前記支持板から離れる端部に接着剤バリア板が折り曲がって形成され、前記接着剤バリア板は、前記取付溝の内部に向かって張り出しており、且つ前記接着剤バリア板と前記張り出し部と前記支持板とによって第２接着剤オーバーフロー溝が囲まれて形成され、前記第２接着剤オーバーフロー溝と前記取付溝とは連通しており、前記接着剤バリア板は、前記張り出し部と接続される第１端、前記取付溝の内部まで延在する第２端、及び前記第１端と前記第２端とを接続する移行面を有し、前記移行面は、傾斜面又は曲面であり、前記接着剤バリア板の前記支持板に近い側にあり、
前記張り出し部の張り出す方向において、前記移行面と前記第１端との接続部から前記支持面までの距離をＨ１とし、前記移行面と前記第２端との接続部から前記支持面までの距離をＨ２とすると、Ｈ１＞Ｈ２を満たすことを特徴とする請求項１に記載の光発電フレーム。
【請求項３】
前記張り出し部の前記取付溝に近い側の側面には、少なくとも１つの第１突起が設けられ、前記第１突起と前記接着剤バリア板と前記張り出し部とによって前記第２接着剤オーバーフロー溝が囲まれて形成され、且つ前記第１突起と前記支持板と前記張り出し部とによっても前記第２接着剤オーバーフロー溝が囲まれて形成され、
前記第１突起が複数ある場合には、隣り合う２つの第１突起と前記張り出し部とによっても、前記第２接着剤オーバーフロー溝が囲まれて形成されることを特徴とする請求項２に記載の光発電フレーム。
【請求項４】
前記支持板の前記取付溝に近い側の端面には、複数の第２突起が設けられ、隣り合う２つの前記第２突起と前記支持板とによって第３接着剤オーバーフロー溝が囲まれて形成され、前記第３接着剤オーバーフロー溝と前記取付溝とは連通していることを特徴とする請求項３に記載の光発電フレーム。
【請求項５】
前記支持板の前記取付溝に近い側の端面には、さらに前記第２サイド板に対応する第３突起が設けられ、前記第２突起、前記第３突起、及び前記支持板によって、前記取付溝と連通する第４接着剤オーバーフロー溝が囲まれて形成されることを特徴とする請求項４に記載の光発電フレーム。
【請求項６】
前記接着剤オーバーフロー板は、接着剤収容部と、前記接着剤収容部の端部に折り曲がって形成された支持部とを含み、前記接着剤収容部の前記支持部から離れた側は前記第２サイド板に接続され、且つ前記第１サイド板から離れる方向に向かって張り出しており、前記支持部は、前記張り出し部の張り出す方向に延在し、且つ前記支持部と前記第２サイド板と前記接着剤収容部とによって前記第１接着剤オーバーフロー溝が囲まれて形成され、
前記積層体が前記光発電フレームに取り付けられたときに、前記積層体のバックライト面が、前記支持部の前記接着剤収容部から離れる側の端部に当接することを特徴とする請求項１に記載の光発電フレーム。
【請求項７】
補強板をさらに含み、前記補強板は、両側がそれぞれ前記第２サイド板および前記接着剤収容部の前記取付溝とは反対側の面に接続され、前記接着剤オーバーフロー板を支持するために用いられることを特徴とする請求項６に記載の光発電フレーム。
【請求項８】
前記接着剤オーバーフロープレートは接着剤集積部をさらに含み、前記接着剤集積部は、前記支持部の前記接着剤収容部から離れる端部に接続されて、前記第１サイド板側に近づく方向に張り出すものであり、前記接着剤集積部と前記第２サイド板との間には接着剤通過口が設けられ、前記接着剤通過口は、前記第１接着剤オーバーフロー溝、前記取付溝のいずれとも連通していることを特徴とする請求項６に記載の光発電フレーム。
【請求項９】
位置規制プレートをさらに含み、前記位置規制プレートは、前記光発電フレームの長手方向に延在する端部に設けられ、且つ当接面を有し、
前記積層体が前記光発電フレームに取り付けられた時、前記積層体の隣接する２つの側壁は、それぞれ前記張り出し部及び前記当接面と対向することを特徴とする請求項１に記載の光発電フレーム。
【請求項１０】
前記第１サイド板、前記第２サイド板、及び前記支持板は、いずれも光発電フレームの長手方向に沿って長尺に延びるように構成され、
前記位置規制板は１つであり、且つ前記第１サイド板の、その延在方向端部に近い側に配置され、又は、前記位置規制板は、前記支持板の、その延在方向端部に近い側に配置され、
前記位置規制板は、前記接着剤溝構造の前記光発電フレームの長手方向に沿った端部において塞いで設けられることを特徴とする請求項９に記載の光発電フレーム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願は光発電モジュールの技術分野に関し、特に光発電フレーム及び光発電モジュールに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
光発電モジュールは、一般に光発電積層体及び積層体を取り付けるための光発電フレームからなり、そのうち、光発電フレームは、光発電モジュールの重要な構成部分として、光発電モジュールの輸送及び取り付けを容易にするように、積層体を固定して密封するなどの役割を果たしており、光発電モジュールのフレーム構造は、光発電モジュールの取り付け及び耐用年数に大きく影響する。
【０００３】

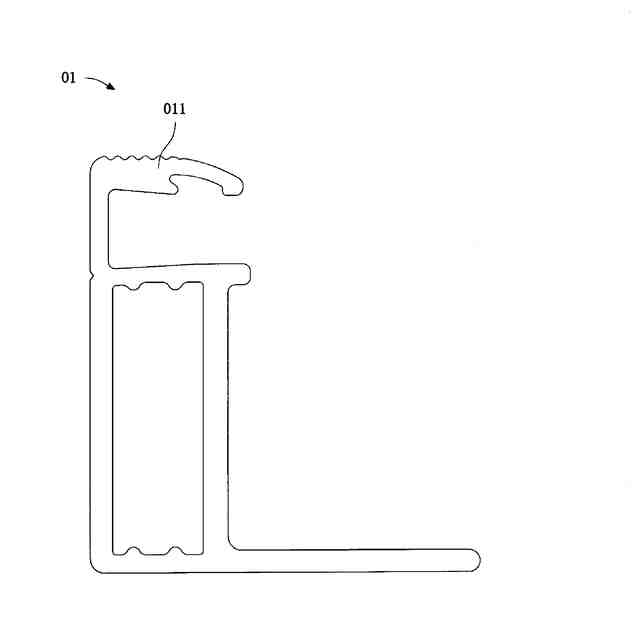

通常の光発電フレーム（０１）は積層体を３面で固定するＣ型部材であり、図１に示すように、光発電フレームは、一般的にＡ面（０１１）構造を有する。積層体がこのような光発電フレームに取り付けられた時、Ａ面は積層体の受光面よりも高い位置にあり、Ａ面の遮蔽により、長時間の使用中に積層体に多くの塵埃が溜まり、雨水や露などの自然洗浄後に塵埃が積層体のＡ面に近い領域まで洗い流され、積層体の受光面に水溜まりや灰溜まりなどの不具合が生じる。光発電フレームによって積層体に対する遮蔽効果を低減するために、Ａ面構造設計をキャンセルした光発電フレームが市販されているが、このようなフレーム構造は、積層体に対する接着強度が不十分であり、且つ積層体を接着する間に接着剤が積層体の表面にこぼれ出しやすく、積層体の表面に遮蔽の影響を及ぼし、且つ美観に不利である。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このことに鑑みて、従来において、積層体が光発電フレームに取り付けられた時、積層体の受光面は水溜まりや灰溜まりなどの不具合を引き起こしやすく、且つ光発電フレームの積層体に対する接着強度が不十分であるという問題に対して、光発電フレーム及び光発電モジュールを提供する必要がある。
【課題を解決するための手段】
【０００５】
積層体の取り付けのために用いられる光発電フレームであって、
前記積層体のバックライト面を支持するために用いられる支持板と、
前記支持板の対向する両側にそれぞれ接続される第１サイド板及び第２サイド板と、を含み、前記第１サイド板は、前記支持板から張り出す張り出し部を有し、前記張り出し部と前記支持板によって、前記積層体を収容するための取付溝が囲まれて形成され、前記張り出し部及び／又は前記支持板には、前記取付溝と連通する接着剤溝構造が設けられ、前記第２サイド板の前記第１サイド板から離れる側には接着剤オーバーフロープレートが突出して設けられ、前記接着剤オーバーフロープレートは前記第１サイド板から離れる側に向けて張り出しており、且つ、前記接着剤オーバーフロープレートと前記第２サイド板とによって、前記取付溝と連通する第１接着剤オーバーフロー溝が囲まれて形成され、

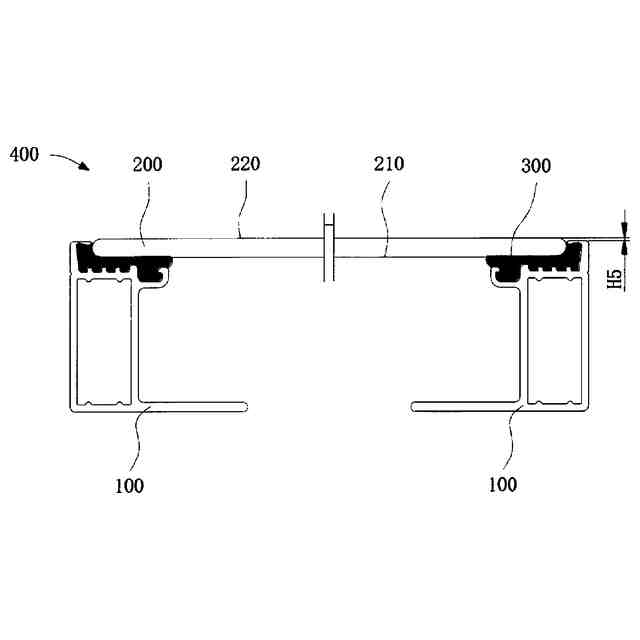

前記積層体が前記光発電フレームに取り付けられたとき、前記張り出し部の上端は、前記積層体の受光面よりも低くなり、または前記積層体の受光面と面一になる。
【０００６】
一実施例では、前記支持板は、前記積層体を支持する支持面を有し、

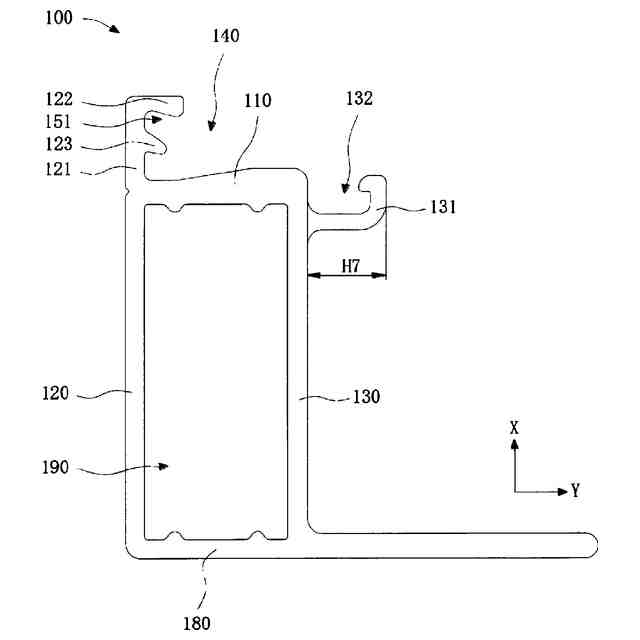

前記張り出し部の前記支持板から離れる端部に接着剤バリア板が折り曲がって形成され、前記接着剤バリア板は、前記取付溝の内部に向かって張り出しており、且つ前記接着剤バリア板と前記張り出し部と前記支持板とによって第２接着剤オーバーフロー溝が囲まれて形成され、前記第２接着剤オーバーフロー溝と前記取付溝とは連通しており、前記接着剤バリア板は、前記張り出し部と接続される第１端、前記取付溝の内部まで延在する第２端、及び前記第１端と前記第２端とを接続する移行面を有し、前記移行面は、傾斜面又は曲面であり、前記接着剤バリア板の前記支持板に近い側にあり、
前記張り出し部の張り出す方向において、前記移行面と前記第１端との接続部から前記支持面までの距離をＨ１とし、前記移行面と前記第２端との接続部から前記支持面までの距離をＨ２とすると、Ｈ１＞Ｈ２を満たす。
【０００７】
一実施例では、前記張り出し部の前記取付溝に近い側の側面には、少なくとも１つの第１突起が設けられ、前記第１突起と前記接着剤バリア板と前記張り出し部とによって前記第２接着剤オーバーフロー溝が囲まれて形成され、且つ前記第１突起と前記支持板と前記張り出し部とによっても前記第２接着剤オーバーフロー溝が囲まれて形成され、
前記第１突起が複数ある場合には、隣り合う２つの第１突起と前記張り出し部とによっても、前記第２接着剤オーバーフロー溝が囲まれて形成される。
【０００８】

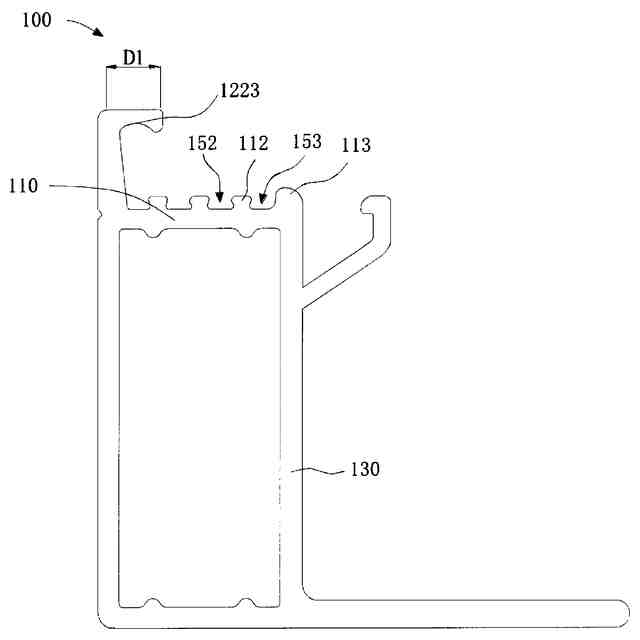

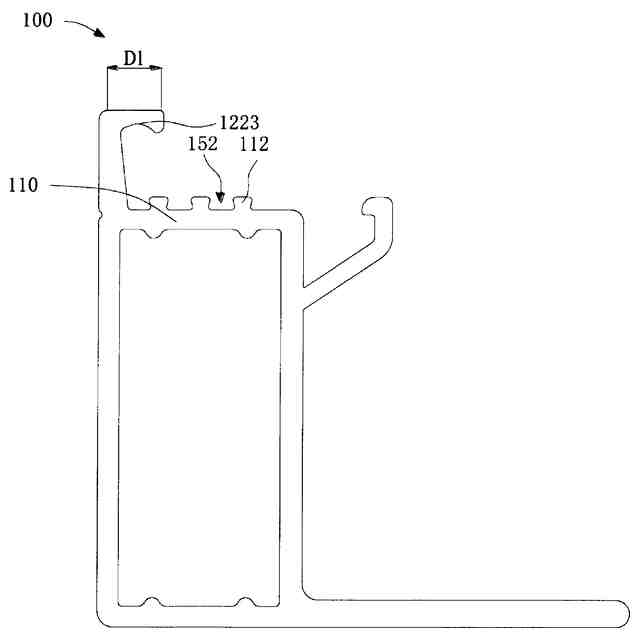

一実施例では、前記支持板の前記取付溝に近い側の端面には、複数の第２突起が設けられ、隣り合う２つの前記第２突起と前記支持板とによって第３接着剤オーバーフロー溝が囲まれて形成され、前記第３接着剤オーバーフロー溝と前記取付溝とは連通している。
【０００９】
一実施例では、前記支持板の前記取付溝に近い側の端面には、さらに前記第２サイド板に対応する第３突起が設けられ、前記第２突起、前記第３突起、及び前記支持板によって、前記取付溝と連通する第４接着剤オーバーフロー溝が囲まれて形成される。
【００１０】

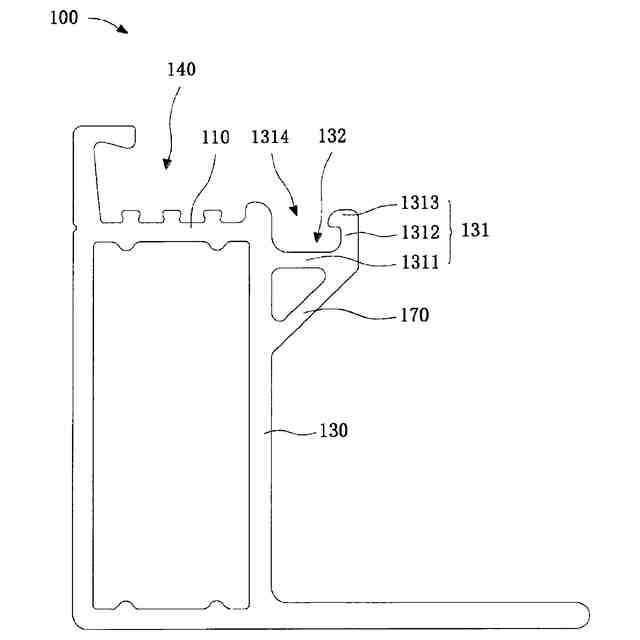

一実施例では、前記接着剤オーバーフロー板は、接着剤収容部と、前記接着剤収容部の端部に折り曲がって形成された支持部とを含み、前記接着剤収容部の前記支持部から離れた側は前記第２サイド板に接続され、且つ前記第１サイド板から離れる方向に向かって張り出しており、前記支持部は、前記張り出し部の張り出す方向に延在し、且つ前記支持部と前記第２サイド板と前記接着剤収容部とによって前記第１接着剤オーバーフロー溝が囲まれて形成され、
前記積層体が前記光発電フレームに取り付けられたときに、前記積層体のバックライト面が、前記支持部の前記接着剤収容部から離れる側の端部に当接する。
（【００１１】以降は省略されています）
