公開番号2025177964
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024085143
出願日2024-05-24
発明の名称多層基板、多層基板の製造方法、及び電子機器
出願人FICT株式会社
代理人弁理士法人綿貫国際特許・商標事務所
主分類H05K 3/46 20060101AFI20251128BHJP(他に分類されない電気技術)
要約【課題】金属層に化学密着被膜を施すことなく、金属層の高速伝送化を実現可能な多層基板、多層基板の製造方法、及び電子機器を提供する。

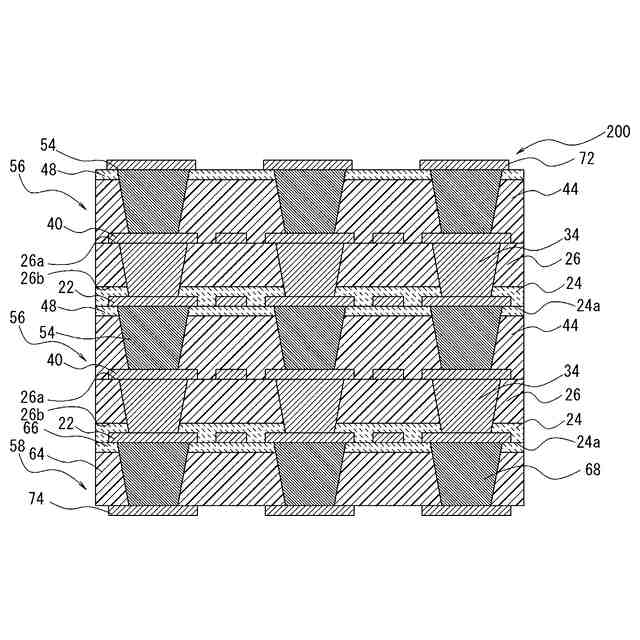

【解決手段】第1表面26aにパターン状の第1金属層40が形成された第1絶縁層26と、第1絶縁層26の第2表面26bに積層され第1絶縁層26とは反対側の第3表面24aにパターン状の第2金属層22が埋没して形成され且つ第1絶縁層26よりも低誘電正接である第2絶縁層24と、第1金属層40が埋没するように第1表面26aに積層された第3絶縁層44、及び第3絶縁層44に積層され且つ第2絶縁層24と同一の誘電正接である第4絶縁層48と、第1絶縁層26及び第2絶縁層24を貫通して形成され、第1金属層40と、第2金属層22とを電気的に接続する第1ビア34と、第3絶縁層44、及び第4絶縁層48を貫通して形成された第2ビア54とを有する積層体56が複数積層されていることを要件とする。
【選択図】図22
特許請求の範囲【請求項１】
第１表面にパターン状の第１金属層が形成された第１絶縁層と、
前記第１絶縁層の第２表面に積層され前記第１絶縁層とは反対側の第３表面にパターン状の第２金属層が埋没して形成された第２絶縁層と、
前記第１金属層が埋没するように前記第１表面に積層された第３絶縁層、及び前記第３絶縁層に積層された第４絶縁層と、
前記第１絶縁層及び前記第２絶縁層を貫通して形成され、前記第１金属層と、前記第２金属層とを電気的に接続する第１ビアと、
前記第３絶縁層、及び前記第４絶縁層を貫通して形成された第２ビアとを有する積層体が複数積層されており、
少なくとも前記第２絶縁層、及び前記第４絶縁層は低誘電正接の材料からなること
を特徴とする多層基板。
続きを表示（約 1,800 文字）【請求項２】
前記第２絶縁層、及び前記第４絶縁層は、１０ＧＨｚでの誘電正接が０．００２以下であること
を特徴とする請求項１記載の多層基板。
【請求項３】
前記第２金属層は、表面の粗面化処理がなされていないこと
を特徴とする請求項１又は請求項２記載の多層基板。
【請求項４】
第１表面にパターン状の第１金属層が形成された第１絶縁層と、
前記第１絶縁層の第２表面に積層され前記第１絶縁層とは反対側の第３表面にパターン状の第２金属層が埋没して形成された第２絶縁層と、
前記第１金属層が埋没するように前記第１表面に積層された第５絶縁層、前記第５絶縁層に積層された第６絶縁層、及び前記第６絶縁層に積層された第７絶縁層と、
前記第１絶縁層及び前記第２絶縁層を貫通して形成され、前記第１金属層と、前記第２金属層とを電気的に接続する第１ビアと、
前記第５絶縁層、前記第６絶縁層及び前記第７絶縁層を貫通して形成された第２ビアとを有する積層体が複数積層されており、
少なくとも前記第２絶縁層、前記第５絶縁層、及び前記第７絶縁層は低誘電正接の材料からなること
を特徴とする多層基板。
【請求項５】
前記第２絶縁層、前記第５絶縁層、及び前記第７絶縁層は、１０ＧＨｚでの誘電正接が０．００２以下であること
を特徴とする請求項４記載の多層基板。
【請求項６】
前記第１金属層及び前記第２金属層は、表面の粗面化処理がなされていないこと
を特徴とする請求項４又は請求項５記載の多層基板。
【請求項７】
第１絶縁層と、
前記第１絶縁層の第１表面に積層され前記第１絶縁層とは反対側の第４表面にパターン状の第１金属層が形成された第８絶縁層と、
前記第１絶縁層の第２表面に積層され前記第１絶縁層とは反対側の第３表面にパターン状の第２金属層が埋没して形成された第２絶縁層と、
前記第１金属層が埋没するように前記第４表面に積層された第５絶縁層、前記第５絶縁層に積層された第６絶縁層、及び前記第６絶縁層に積層された第７絶縁層と、
前記第１絶縁層、前記第２絶縁層及び前記第８絶縁層を貫通して形成され、前記第１金属層と、前記第２金属層とを電気的に接続する第１ビアと、
前記第５絶縁層、前記第６絶縁層及び前記第７絶縁層を貫通して形成された第２ビアとを有する積層体が複数積層されており、
少なくとも前記第２絶縁層、前記第５絶縁層、前記第７絶縁層、及び前記第８絶縁層は低誘電正接の材料からなること
を特徴とする多層基板。
【請求項８】
前記第２絶縁層、前記第５絶縁層、前記第７絶縁層、及び前記第８絶縁層は、１０ＧＨｚでの誘電正接が０．００２以下であること
を特徴とする請求項７記載の多層基板。
【請求項９】
前記第１金属層及び前記第２金属層は、表面の粗面化処理がなされていないこと
を特徴とする請求項７又は請求項８記載の多層基板。
【請求項１０】
多層基板の製造方法であって、

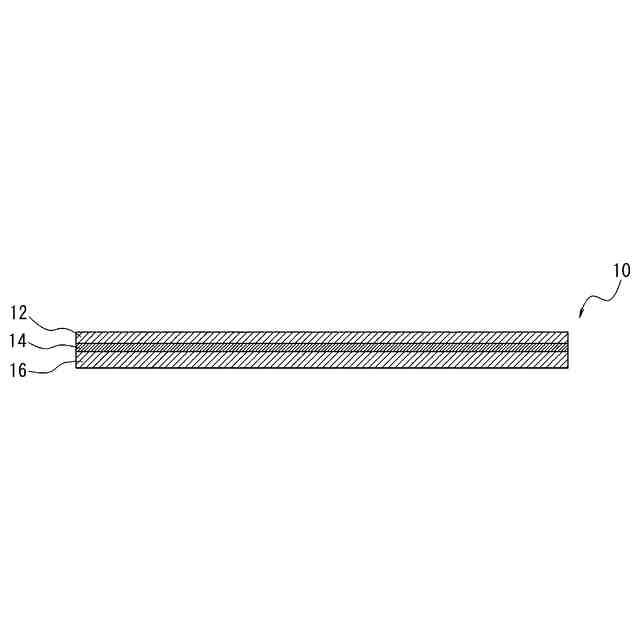

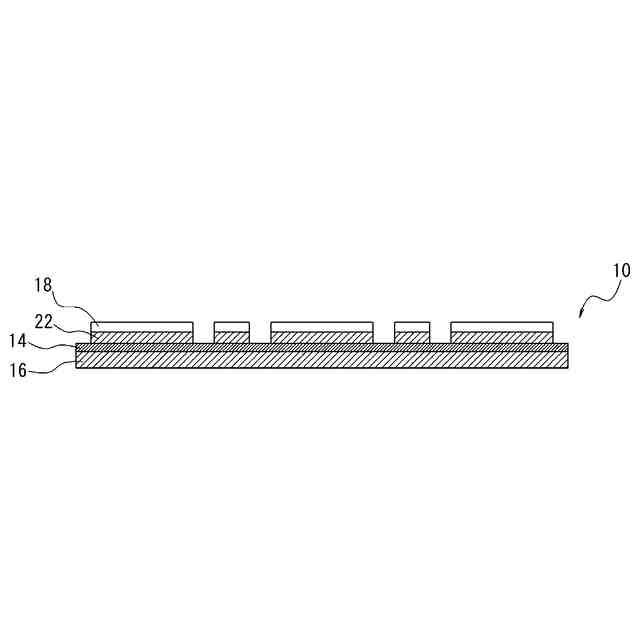

３層金属箔に対してエッチングにより第２金属層を形成する第２金属層形成工程と、
次いで、前記第２金属層上に前記第２金属層を埋没させるように第２絶縁層を積層する第１積層工程と、

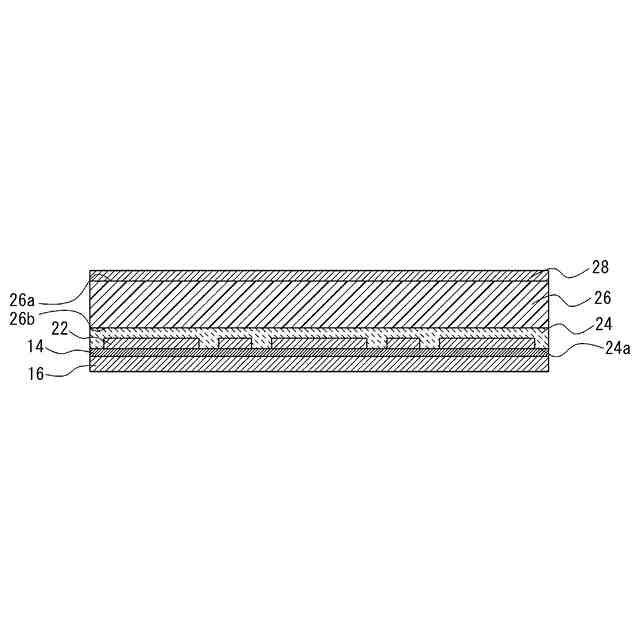

次いで、前記第２絶縁層上に第１絶縁層を積層する第２積層工程と、
次いで、前記第１絶縁層及び前記第２絶縁層に対して第１ビアを形成する第１ビア形成工程と、

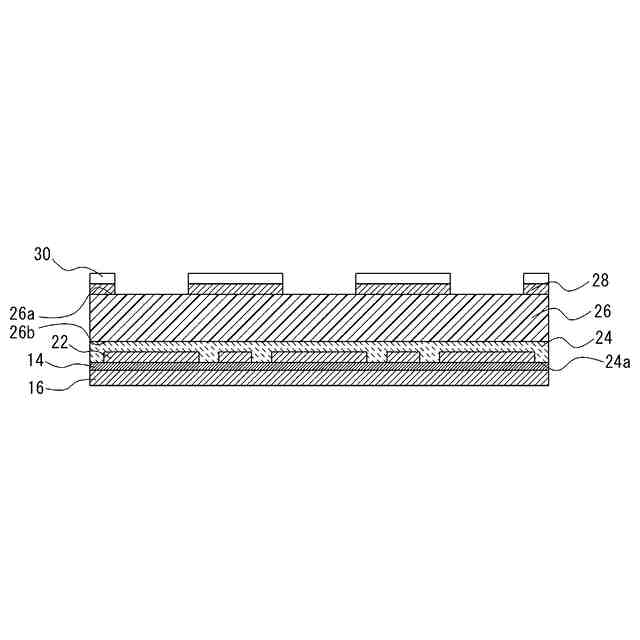

次いで、前記第１絶縁層上に第１金属層を形成する第１金属層形成工程と、
次いで、前記第１金属層が埋没するように、第３絶縁層を積層する第３積層工程と、
次いで、前記３層金属箔に対してエッチングにより前記第２金属層以外を除去するエッチング工程と、
次いで、前記第３絶縁層に対して第４絶縁層を積層する第４積層工程と、
次いで、前記第３絶縁層、及び前記第４絶縁層に対して第２ビアを形成する第２ビア形成工程とによって積層体を形成する積層体形成工程と、
複数の前記積層体を積層する第５積層工程とを備え、
少なくとも前記第２絶縁層、及び前記第４絶縁層は、低誘電正接の材料からなること
を特徴とする多層基板の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、多層基板、多層基板の製造方法、及び電子機器に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
多層構造を有する回路基板（以下、「多層基板」と称する場合がある）が一般に広く知られている。
【０００３】
例えば、特許文献１（特開２０２１－１９０６０２号公報）には、二層の金属層を有する積層体が複数積層された多層基板が開示されている。従来のビルドアップ型の多層基板は多層化されることにより一層当たりの歩留まりが層数の乗数として全体の歩留まりに反映されるが、特許文献１に開示の多層基板は、予め積層体を作製しておくことにより、上記した歩留まりの向上を実現することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１９０６０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献１に開示するような多層基板において、金属層を高速伝送化させるために金属層の表面に粗面化処理をせずに化学密着被膜を施す場合がある。しかしながら、化学密着被膜が施された金属層に対して絶縁層を積層し、レーザ等によって当該絶縁層にビアホールを穿孔しても、当該金属層のビア接続部分の化学密着被膜が除去しきれず、金属層とビアとの接続不良が生じる場合があった。すなわち、多層基板において金属層に化学密着被膜を施した場合に、多層基板の信頼性が低下するという問題が生じていた。
【課題を解決するための手段】
【０００６】
そこで、本発明は上記課題を解決すべくなされ、その目的とするところは、金属層に化学密着被膜を施すことなく、金属層の高速伝送化を実現可能な多層基板、多層基板の製造方法、及び電子機器を提供することにある。
【０００７】
すなわち、開示の多層基板は、第１表面にパターン状の第１金属層が形成された第１絶縁層と、前記第１絶縁層の第２表面に積層され前記第１絶縁層とは反対側の第３表面にパターン状の第２金属層が埋没して形成された第２絶縁層と、前記第１金属層が埋没するように前記第１表面に積層された第３絶縁層、及び前記第３絶縁層に積層された第４絶縁層と、前記第１絶縁層及び前記第２絶縁層を貫通して形成され、前記第１金属層と、前記第２金属層とを電気的に接続する第１ビアと、前記第３絶縁層、及び前記第４絶縁層を貫通して形成された第２ビアとを有する積層体が複数積層されており、少なくとも前記第２絶縁層、及び前記第４絶縁層は低誘電正接の材料からなることを要件とする。
【０００８】
また、開示の多層基板は、第１表面にパターン状の第１金属層が形成された第１絶縁層と、前記第１絶縁層の第２表面に積層され前記第１絶縁層とは反対側の第３表面にパターン状の第２金属層が埋没して形成された第２絶縁層と、前記第１金属層が埋没するように前記第１表面に積層された第５絶縁層、前記第５絶縁層に積層された第６絶縁層、及び前記第６絶縁層に積層された第７絶縁層と、前記第１絶縁層及び前記第２絶縁層を貫通して形成され、前記第１金属層と、前記第２金属層とを電気的に接続する第１ビアと、前記第５絶縁層、前記第６絶縁層及び前記第７絶縁層を貫通して形成された第２ビアとを有する積層体が複数積層されており、少なくとも前記第２絶縁層、前記第５絶縁層、及び前記第７絶縁層は低誘電正接の材料からなることを要件とする。
【０００９】
また、開示の多層基板は、第１絶縁層と、前記第１絶縁層の第１表面に積層され前記第１絶縁層とは反対側の第４表面にパターン状の第１金属層が形成された第８絶縁層と、前記第１絶縁層の第２表面に積層され前記第１絶縁層とは反対側の第３表面にパターン状の第２金属層が埋没して形成された第２絶縁層と、前記第１金属層が埋没するように前記第４表面に積層された第５絶縁層、前記第５絶縁層に積層された第６絶縁層、及び前記第６絶縁層に積層された第７絶縁層と、前記第１絶縁層、前記第２絶縁層及び前記第８絶縁層を貫通して形成され、前記第１金属層と、前記第２金属層とを電気的に接続する第１ビアと、前記第５絶縁層、前記第６絶縁層及び前記第７絶縁層を貫通して形成された第２ビアとを有する積層体が複数積層されており、少なくとも前記第２絶縁層、前記第５絶縁層、前記第７絶縁層、及び前記第８絶縁層は低誘電正接の材料からなることを要件とする。
【００１０】
また、開示の多層基板の製造方法は、３層金属箔に対してエッチングにより第２金属層を形成する第２金属層形成工程と、次いで、前記第２金属層上に前記第２金属層を埋没させるように第２絶縁層を積層する第１積層工程と、次いで、前記第２絶縁層上に第１絶縁層を積層する第２積層工程と、次いで、前記第１絶縁層及び前記第２絶縁層に対して第１ビアを形成する第１ビア形成工程と、次いで、前記第１絶縁層上に第１金属層を形成する第１金属層形成工程と、次いで、前記第１金属層が埋没するように、第３絶縁層を積層する第３積層工程と、次いで、前記３層金属箔に対してエッチングにより前記第２金属層以外を除去するエッチング工程と、次いで、前記第３絶縁層に対して第４絶縁層を積層する第４積層工程と、次いで、前記第３絶縁層、及び前記第４絶縁層に対して第２ビアを形成する第２ビア形成工程とによって積層体を形成する積層体形成工程と、複数の前記積層体を積層する第５積層工程とを備え、少なくとも前記第２絶縁層、及び前記第４絶縁層は、低誘電正接の材料からなることを要件とする。
（【００１１】以降は省略されています）
