特許ウォッチ

公開番号2025177660
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084690
出願日2024-05-24
発明の名称水中ケーブル埋設装置及び水中ケーブルの埋設方法
出願人五洋建設株式会社
代理人個人,個人
主分類H02G 1/10 20060101AFI20251128BHJP(電力の発電,変換,配電)
要約【課題】効率的且つ確実に水中ケーブルを水底地盤に埋設することができる水中ケーブル埋設装置及び水中ケーブルの埋設方法の提供。

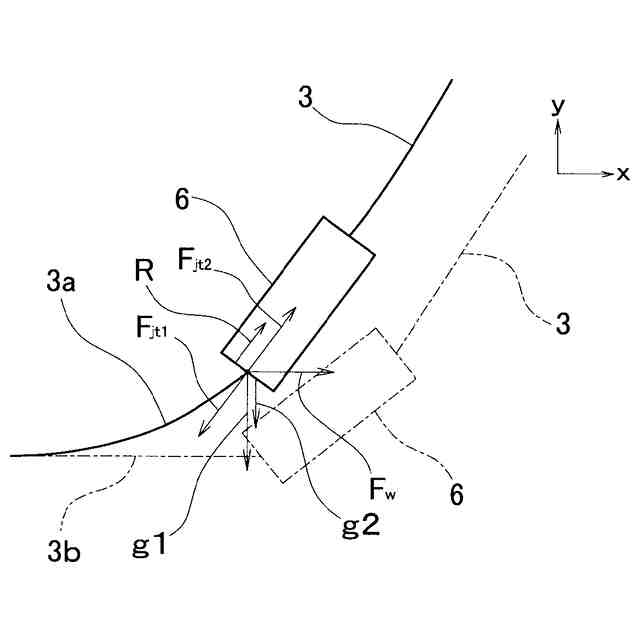

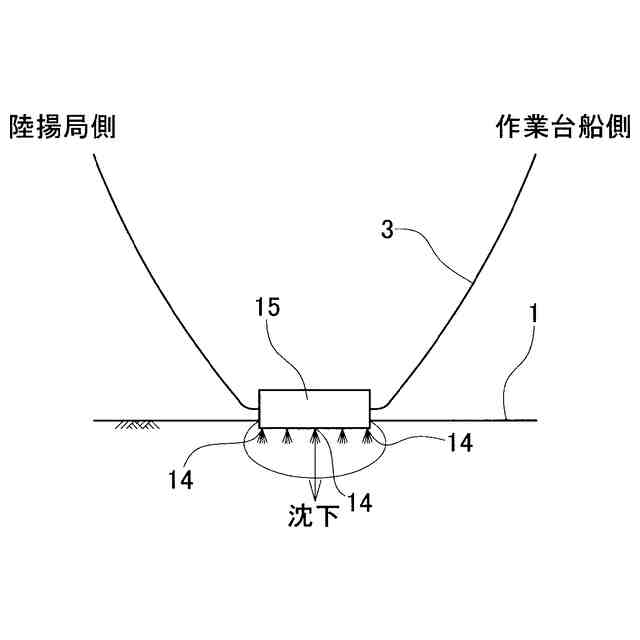

【解決手段】この水中ケーブル埋設装置は、ケーブル3の水底地盤1より上の位置に移動可能に外嵌された筒状の噴射管6と、噴射管6の水底地盤側に向けた前方噴射ノズル8,8…と、噴射管6の水面側に向けられた後方噴射ノズル9,9…と、前方噴射ノズル8,8…及び後方噴射ノズル9,9…の流体噴射量を制御する噴射制御手段とを備え、噴射管6の姿勢を制御しつつ、前方噴射ノズル8,8…から噴射された流体7により流動化した水底地盤1にケーブル3の噴射管6の水底地盤側端面より先に位置する部分3bを自重により沈下させて水底地盤1にケーブル3を埋設するようにしている。
【選択図】図5
特許請求の範囲【請求項１】
移動する作業台船のケーブル繰り出し手段よりケーブルを水底地盤に向けて繰り出し、該ケーブルを前記水底地盤に埋設する水中ケーブル埋設装置において、

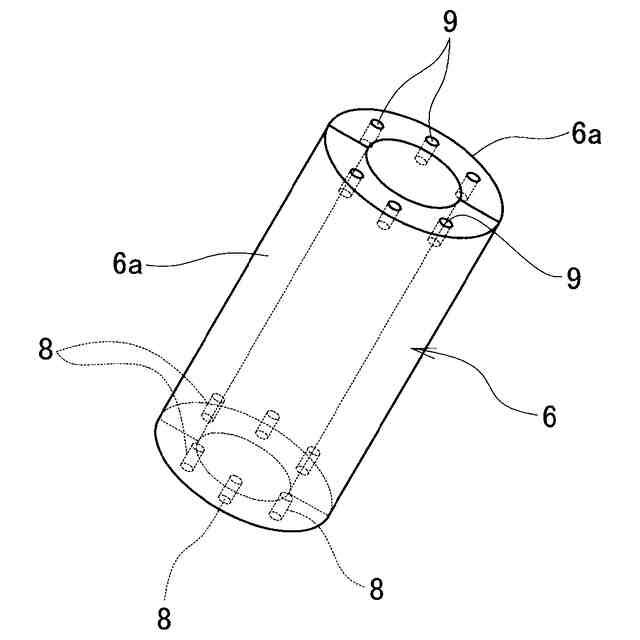

前記ケーブルの水底地盤面より上の位置に移動可能に外嵌された筒状の噴射管と、該噴射管の水底地盤側に向けて流体を噴射する前方噴射ノズルと、前記噴射管の水面側に向けられた他方の端面より流体を噴射する後方噴射ノズルと、前記前方噴射ノズル及び前記後方噴射ノズルの流体噴射量を制御する噴射制御手段とを備え、
前記前方噴射ノズル及び前記後方噴射ノズルにより前記噴射管の位置及び姿勢を制御しつつ、前記前方噴射ノズルから噴射された流体により流動化した水底地盤に前記ケーブル繰り出し手段より繰り出されたケーブルの前記噴射管の水底地盤側端面より先に位置する部分を自重により沈下させて前記水底地盤に前記ケーブルを埋設するようにしたことを特徴としてなる水中ケーブル埋設装置。
続きを表示（約 1,000 文字）【請求項２】
前記噴射管に間隙水圧計を備え、該間隙水圧計で計測された水圧によって前記噴射管の水面からの深さが検知される請求項１に記載の水中ケーブル埋設装置。
【請求項３】
前記噴射管に土圧計を備え、該土圧計で計測された土圧によって前記噴射管の水底面からの深さが検知される請求項１又は２に記載の水中ケーブル埋設装置。
【請求項４】

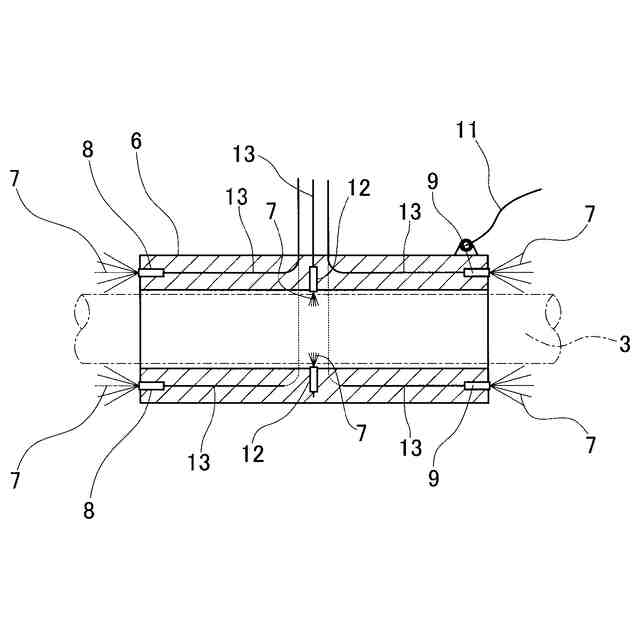

前記噴射管の内周部に流体を噴射する洗浄ノズルを備えた請求項１に記載の水中ケーブル埋設装置。
【請求項５】
前記噴射管に取り付けられた回収用ワイヤを備えている請求項１に記載の水中ケーブル埋設装置。
【請求項６】
移動する作業台船より水底地盤に向けてケーブルを繰り出しつつ、該ケーブルを前記水底地盤に埋設する水中ケーブルの埋設方法において、

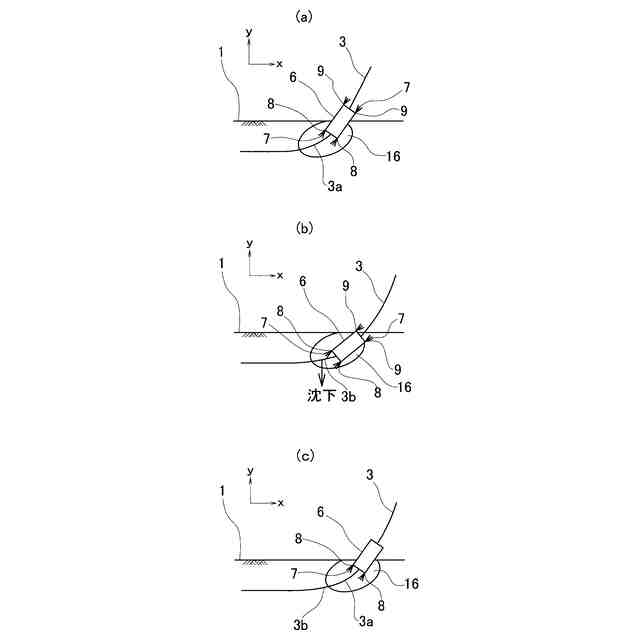

前記ケーブルの水底地盤表面より上の部分に移動可能に外嵌させた噴射管より水面側に向けて流体を噴射しつつ、前記噴射管から水底地盤側に向けて流体を噴射し、前記水底地盤を流動化させる水底部流動化工程と、
該流動化した水底地盤に繰り出されたケーブルの前記噴射管の水底地盤側端面より先に位置する部分を自重により沈下させるケーブル沈下工程と、
前記噴射管を前記ケーブルに沿って後退させ、前記噴射管の水底地盤側端面より先に前記ケーブルの新たに沈下させる部分を露出させる位置復帰工程とを繰り返し、
前記水底地盤に前記ケーブルを埋設することを特徴としてなる水中ケーブルの埋設方法。
【請求項７】
前記位置復帰工程は、水面側に向けた流体の噴射を停止し、前記水底地盤側に向けた流体の噴射によって前記噴射管を前記ケーブルに沿って後退させる請求項６に記載の水中ケーブルの埋設方法。
【請求項８】
前記噴射管に取り付けた間隙水圧計で計測された水圧によって前記噴射管の水面からの深さを算出し、前記噴射管が所定の深さに到達したら前記噴射管を前記ケーブルに沿って後退させる請求項６又は７に記載の水中ケーブルの埋設方法。
【請求項９】
前記噴射管に取り付けた土圧計で計測された土圧によって前記噴射管が前記水底地盤に埋伏した深さを算出し、前記噴射管が所定の深さに到達したら前記噴射管を前記ケーブルに沿って後退させる請求項６又は７に記載の水中ケーブルの埋設方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、海底等に通信ケーブル等のケーブルを埋設するための水中ケーブル埋設装置及び水中ケーブルの埋設方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
一般に、海底ケーブル等の水中ケーブルの設置は、ケーブルを積載した専用の敷設船を水上移動させつつ、水中に向けてケーブルを繰り出し、ケーブルを海底に沈めて敷設する方法が一般的である。
【０００３】
しかしながら、この種の水中ケーブルは、水底に露出した状態で敷設されている場合、波浪等の自然外力、船舶のアンカー、底引き網等によって損傷するおそれがあるため、特に、大陸棚までの浅海部分では水底地盤内に埋設することが望ましい。
【０００４】
そこで、従来では、専用の掘削機等を用いて水底地盤を掘削して埋設用の溝を形成し、その溝に水中ケーブルを埋設するようになっている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２００１－１１２１３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上述の如き従来の技術では、波や流れが常時作用する場所や時期によって、ケーブルを埋設するために地盤を掘削しても直ちに埋め戻ってしまうため水中ケーブルを水底地盤に埋設することが困難である場合があるという問題があった。
【０００７】
そこで、本発明は、このような従来の問題に鑑み、効率的且つ確実に水中ケーブルを水底地盤に埋設することができる水中ケーブル埋設装置及び水中ケーブルの埋設方法の提供を目的としてなされたものである。
【課題を解決するための手段】
【０００８】
上述の如き従来の問題を解決するための請求項１に記載の発明の特徴は、移動する作業台船のケーブル繰り出し手段よりケーブルを水底地盤に向けて繰り出し、該ケーブルを前記水底地盤に埋設する水中ケーブル埋設装置において、前記ケーブルの水底地盤面より上の位置に移動可能に外嵌された筒状の噴射管と、該噴射管の水底地盤側に向けて流体を噴射する前方噴射ノズルと、前記噴射管の水面側に向けられた他方の端面より流体を噴射する後方噴射ノズルと、前記前方噴射ノズル及び前記後方噴射ノズルの流体噴射量を制御する噴射制御手段とを備え、前記前方噴射ノズル及び前記後方噴射ノズルにより前記噴射管の位置及び姿勢を制御しつつ、前記前方噴射ノズルから噴射された流体により流動化した水底地盤に前記ケーブル繰り出し手段より繰り出されたケーブルの前記噴射管の水底地盤側端面より先に位置する部分を自重により沈下させて前記水底地盤に前記ケーブルを埋設するようにしたことにある。
【０００９】
請求項２に記載の発明の特徴は、請求項１の構成に加え、前記噴射管に間隙水圧計を備え、該間隙水圧計で計測された水圧によって前記噴射管の水面からの深さが検知されることにある。
【００１０】
請求項３に記載の発明の特徴は、請求項１又は２の構成に加え、前記噴射管に土圧計を備え、該土圧計で計測された土圧によって前記噴射管の水底面からの深さが検知されることにある。
（【００１１】以降は省略されています）
