公開番号2025177651
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084679
出願日2024-05-24
発明の名称ローラ軸受用セパレータおよびクロスローラ軸受
出願人日本トムソン株式会社
代理人個人,個人,個人,個人
主分類F16C 33/37 20060101AFI20251128BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】ローラを円滑に転動させることができると共に、組み立て性を良好にすることができるローラ軸受用セパレータを提供する。
【解決手段】ローラ軸受用セパレータは、ローラを含むローラ軸受に用いられる。ローラ軸受用セパレータは、第1面、第2面、第3面、第4面、第5面および第6面を含む。第1面、第2面、第3面および第4面はそれぞれ、第5面の中心および第6面の中心を結ぶ仮想直線と離隔して配置されている。第1面、第2面、第3面および第4面にはそれぞれ、内方側に凹む凹形状部が設けられている。凹形状部は、第1方向をローラの転動軸心方向とした場合のローラの転動面に沿う第1円弧面と、第1方向に直交する第2方向をローラの転動軸心方向とした場合のローラの転動面に沿う第2円弧面と、を含む。第1面、第2面、第3面および第4面に設けられた凹形状部は、同じ形状である。
【選択図】図4
特許請求の範囲【請求項１】
ローラを含むローラ軸受に用いられるローラ軸受用セパレータであって、
第１面、第２面、第３面、第４面、第５面および第６面を含み、
前記第１面、前記第２面、前記第３面および前記第４面はそれぞれ、前記第５面の中心および前記第６面の中心を結ぶ仮想直線と離隔して配置されており、
前記第１面、前記第２面、前記第３面および前記第４面にはそれぞれ、内方側に凹む凹形状部が設けられており、
前記凹形状部は、第１方向を前記ローラの転動軸心方向とした場合の前記ローラの転動面に沿う第１円弧面と、前記第１方向に直交する第２方向を前記ローラの転動軸心方向とした場合の前記ローラの転動面に沿う第２円弧面と、を含み、
前記第１面、前記第２面、前記第３面および前記第４面に設けられた前記凹形状部は、同じ形状である、ローラ軸受用セパレータ。
続きを表示（約 690 文字）【請求項２】
前記第５面および前記第６面にはそれぞれ、前記凹形状部が設けられている、請求項１に記載のローラ軸受用セパレータ。
【請求項３】
前記第２円弧面の形状は、前記第１円弧面を前記第１面の中心を回転中心として９０度回転させた形状である、請求項１または請求項２に記載のローラ軸受用セパレータ。
【請求項４】
前記第１面のうち、前記凹形状部を除く領域は、平面である、請求項１または請求項２に記載のローラ軸受用セパレータ。
【請求項５】
前記第１面の中心が最も内方側に凹んでいる、請求項１または請求項２に記載のローラ軸受用セパレータ。
【請求項６】
角部には、面取りが設けられている、請求項１または請求項２に記載のローラ軸受用セパレータ。
【請求項７】
前記第１面、前記第２面、前記第３面および前記第４面の少なくともいずれか一つには、油穴が設けられている、請求項１または請求項２に記載のローラ軸受用セパレータ。
【請求項８】
互いに直交する一対の外輪軌道面を内周面に有する外輪と、
前記外輪と中心軸が共通であり、互いに直交する一対の内輪軌道面を外周面に有する内輪と、
前記外輪軌道面および前記内輪軌道面を転動する転動面を有し、前記外輪と前記内輪との間において転動軸心を直交するように周方向に交互に配置される複数のローラと、
前記複数のローラ間にそれぞれ配置される請求項１または請求項２に記載の複数のローラ軸受用セパレータと、を備える、クロスローラ軸受。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ローラ軸受用セパレータおよびクロスローラ軸受に関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
外輪と、内輪と、複数のローラと、各ローラ間に配置される複数のセパレータを含むクロスローラ軸受が開示されている（例えば特許文献１および特許文献２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－７２１０７号公報
特開２０１３－１６０３１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
転動体としてローラを用いるローラ軸受においては、ローラを円滑に転動させることおよびローラ軸受の組み立て時における良好な組み立て性が求められる。
【０００５】
そこで、ローラを円滑に転動させることができると共に、組み立て性を良好にすることができるローラ軸受用セパレータを提供することを目的の１つとする。
【課題を解決するための手段】
【０００６】
本開示に従ったローラ軸受用セパレータは、ローラを含むローラ軸受に用いられる。ローラ軸受用セパレータは、第１面、第２面、第３面、第４面、第５面および第６面を含む。第１面、第２面、第３面および第４面はそれぞれ、第５面の中心および第６面の中心を結ぶ仮想直線と離隔して配置されている。第１面、第２面、第３面および第４面にはそれぞれ、内方側に凹む凹形状部が設けられている。凹形状部は、第１方向をローラの転動軸心方向とした場合のローラの転動面に沿う第１円弧面と、第１方向に直交する第２方向をローラの転動軸心方向とした場合のローラの転動面に沿う第２円弧面と、を含む。第１面、第２面、第３面および第４面に設けられた凹形状部は、同じ形状である。
【発明の効果】
【０００７】
上記ローラ軸受用セパレータによれば、ローラを円滑に転動させることができると共に、組み立て性を良好にすることができる。
【図面の簡単な説明】
【０００８】

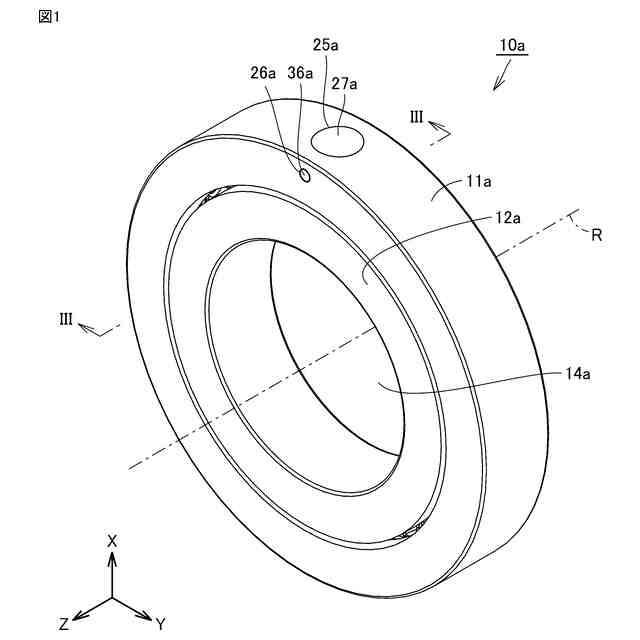

図１は、本開示の実施の形態１におけるローラ軸受用セパレータを含むクロスローラ軸受を示す概略斜視図である。

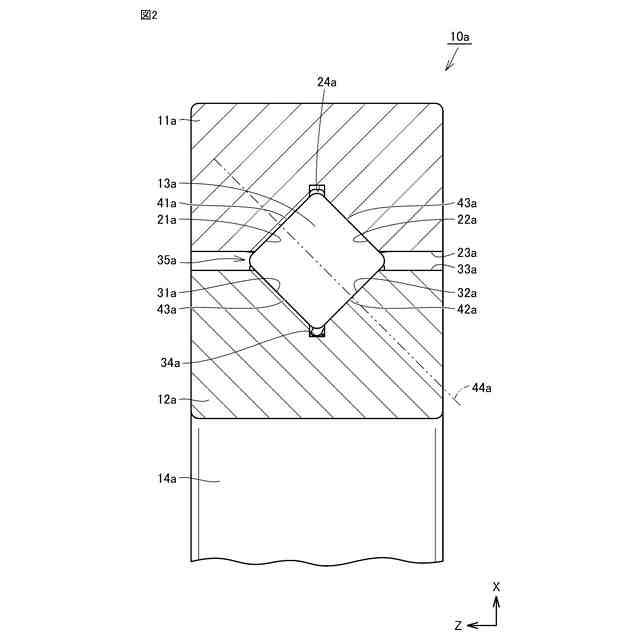

図２は、図１に示すクロスローラ軸受の一部を示す概略断面図である。

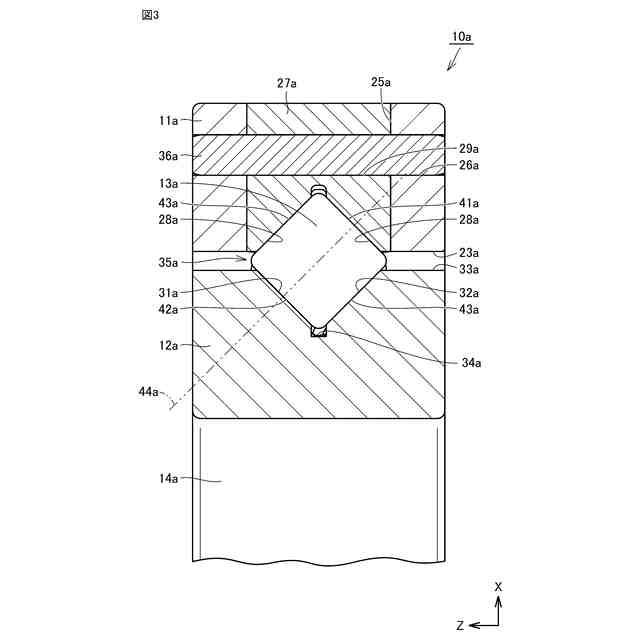

図３は、図１に示すクロスローラ軸受の一部を示す概略断面図である。

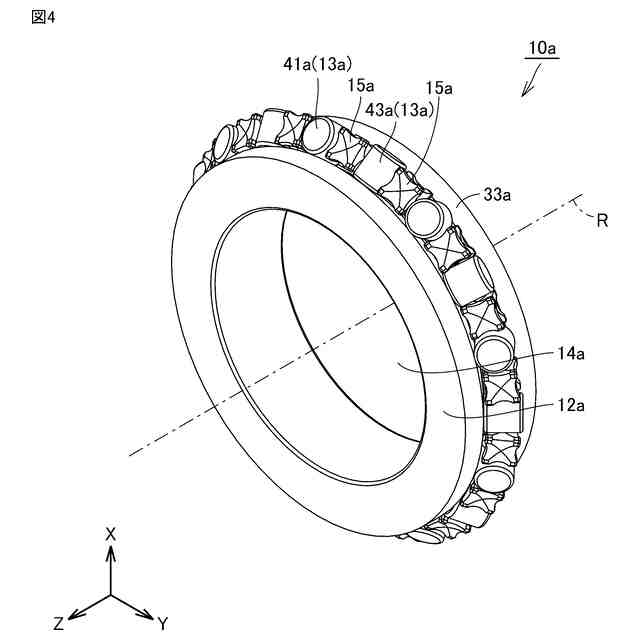

図４は、図１に示すクロスローラ軸受において、後述する外輪を取り除いた状態を示す概略斜視図である。

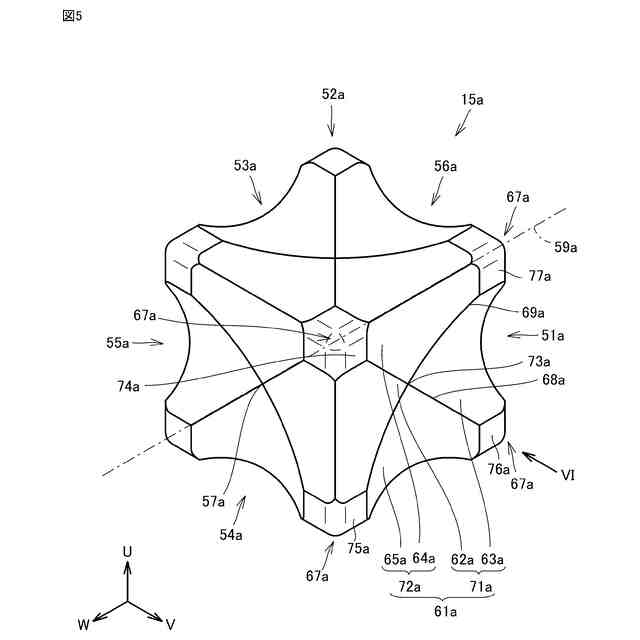

図５は、セパレータの概略斜視図である。

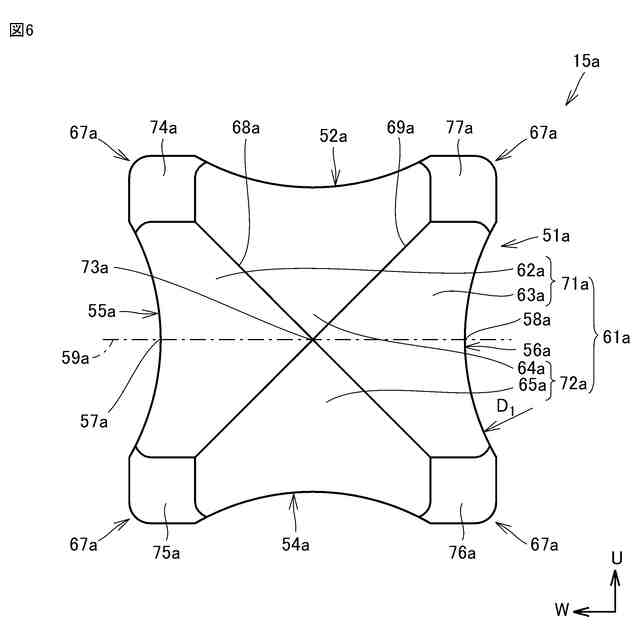

図６は、セパレータの概略側面図である。

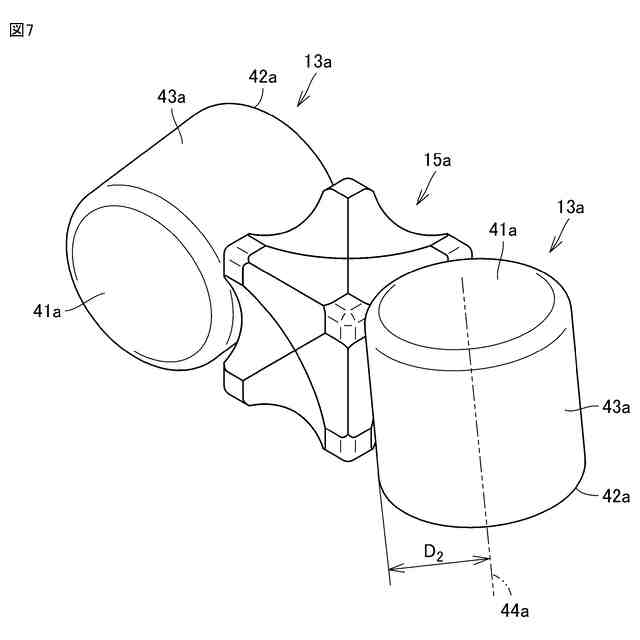

図７は、図５に示すセパレータおよびセパレータに隣り合う２つのローラを示す概略斜視図である。

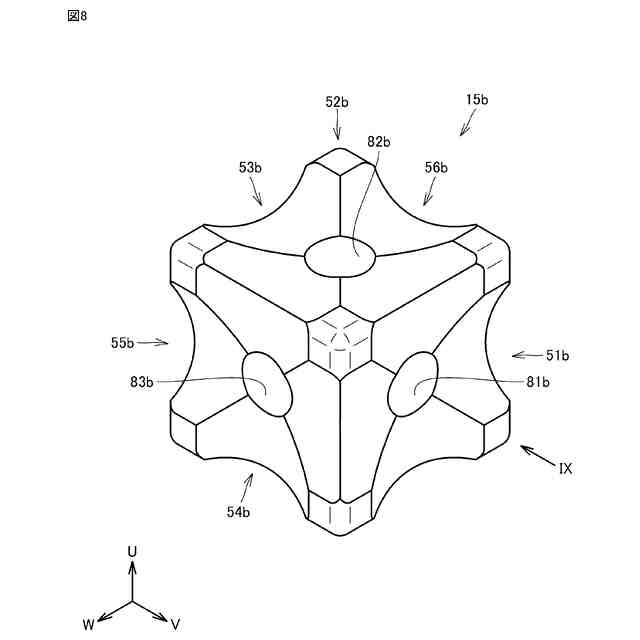

図８は、本開示の実施の形態２におけるローラ軸受用セパレータを示す概略斜視図である。

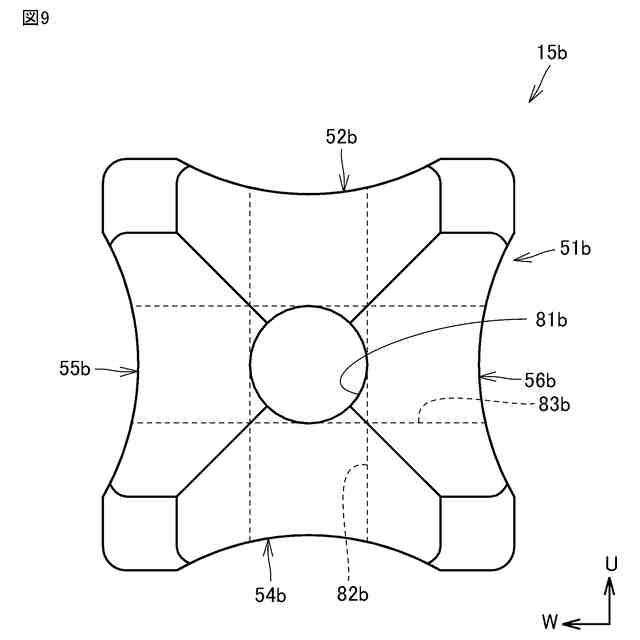

図９は、図８に示すセパレータの概略側面図である。
図１０は、実施の形態２におけるローラ軸受用セパレータを含むクロスローラ軸受において、外輪を取り除いた状態を示す概略斜視図である。
図１１は、図８に示すセパレータおよびセパレータに隣り合う２つのローラを示す概略斜視図である。
図１２は、本開示の実施の形態３におけるローラ軸受用セパレータを示す概略側面図である。
【発明を実施するための形態】
【０００９】
［実施形態の概要］
本開示に係るローラ軸受用セパレータは、ローラを含むローラ軸受に用いられる。ローラ軸受用セパレータは、第１面、第２面、第３面、第４面、第５面および第６面を含む。第１面、第２面、第３面および第４面はそれぞれ、第５面の中心および第６面の中心を結ぶ仮想直線と離隔して配置されている。第１面、第２面、第３面および第４面にはそれぞれ、内方側に凹む凹形状部が設けられている。凹形状部は、第１方向をローラの転動軸心方向とした場合のローラの転動面に沿う第１円弧面と、第１方向に直交する第２方向をローラの転動軸心方向とした場合のローラの転動面に沿う第２円弧面と、を含む。第１面、第２面、第３面および第４面に設けられた凹形状部は、同じ形状である。
【００１０】
本開示のローラ軸受用セパレータによると、６面を有するローラ軸受用セパレータにおいて、第１面、第２面、第３面および第４面にはそれぞれ、内方側に凹む凹形状部が設けられている。凹形状部は、第１面、第２面、第３面および第４面においてそれぞれ同じ形状であって、それぞれローラの転動面に沿う形状の第１円弧面および第２円弧面を含む。そうすると、ローラとローラとの間にローラ軸受用セパレータが配置された際に、第１円弧面または第２円弧面によって適切にローラを案内することができる。したがって、第１円弧面または第２円弧面により、円滑にローラを転動させることができる。また、ローラ軸受用セパレータをローラ軸受の軌道路内に挿入する際にローラ軸受用セパレータが傾き、第１面が配置される向きが第２面、第３面または第４面となった場合でも、それぞれの面に設けられた凹形状部は同じであるため、第１面、第２面、第３面および第４面の間において方向性がなく、問題となることはない。そうすると、ローラ軸受用セパレータを挿入する際の向きの確認作業や挿入する向きの修正作業が生じるおそれを低減することができ、作業工数を削減することができる。したがって、作業時間の短縮を図ることができると共に、作業労力の軽減を図ることができる。以上より、上記ローラ軸受用セパレータによると、ローラを円滑に転動させることができると共に、組み立て性を良好にすることができる。
（【００１１】以降は省略されています）
