公開番号2025177649
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084677
出願日2024-05-24
発明の名称情報検索システムおよび情報検索方法
出願人株式会社FUJI
代理人弁理士法人アイテック国際特許事務所
主分類G06F 16/9032 20190101AFI20251128BHJP(計算;計数)
要約【課題】作業システムに関する情報の検索性を向上させて、設計の負担を軽減する。
【解決手段】作業システムに関する情報を検索する情報検索システムは、作業システムを構成し所定作業を行うモジュールのサイズおよび作業能力のうち少なくともいずれかを含む仕様情報と、モジュールの図面を含む設計情報とを対応付けたデータを蓄積して記憶する記憶部と、新たな作業システムの設計が行われる際に、作業システムに要求される要求仕様を受け付ける受付部と、データから仕様情報が要求仕様により近いモジュールを検索し、検索したモジュールに対応付けられた設計情報を出力する検索部と、を備える。
【選択図】図5
特許請求の範囲【請求項１】
作業システムに関する情報を検索する情報検索システムであって、
前記作業システムを構成し所定作業を行うモジュールのサイズおよび作業能力のうち少なくともいずれかを含む仕様情報と、前記モジュールの図面を含む設計情報とを対応付けたデータを蓄積して記憶する記憶部と、
新たな作業システムの設計が行われる際に、該作業システムに要求される要求仕様を受け付ける受付部と、
前記データから前記仕様情報が前記要求仕様により近い前記モジュールを検索し、検索した前記モジュールに対応付けられた前記設計情報を出力する検索部と、
を備える情報検索システム。
続きを表示（約 1,200 文字）【請求項２】
前記新たな作業システムを設置する予定の空間を仮想空間上に表示する表示部を備え、
前記受付部は、設計者による前記仮想空間上での設定操作により、前記要求仕様を受け付ける、
請求項１に記載の情報検索システム。
【請求項３】
前記受付部は、前記要求仕様として、前記作業システムまたは前記モジュールの作業エリアと、前記所定作業の対象のワークの移動位置とのうち少なくともいずれかを、前記仮想空間上での設定操作により受け付ける、
請求項２に記載の情報検索システム。
【請求項４】
前記要求仕様に関する設定入力が可能な設定入力画面を表示する表示部を備え、
前記受付部は、設計者による前記設定入力画面上での設定入力により、前記要求仕様を受け付ける、
請求項１に記載の情報検索システム。
【請求項５】
前記受付部は、前記要求仕様として、前記所定作業の対象のワークの寸法および重量のうち少なくともいずれかを、前記設定入力画面上での設定入力により受け付ける、
請求項４に記載の情報検索システム。
【請求項６】
前記検索部は、前記データに基づく学習により前記仕様情報から前記設計情報を検索する検索モデルを生成し、前記検索モデルを用いて前記仕様情報が前記要求仕様により近い前記モジュールを検索する、
請求項１または２に記載の情報検索システム。
【請求項７】
前記新たな作業システムを設置する予定の空間を仮想空間上に表示する表示部を備え、
前記表示部は、前記検索部が検索した前記モジュールに対応付けられた前記設計情報に基づいて、検索した前記モジュールを前記仮想空間上に表示する、
請求項１または２に記載の情報検索システム。
【請求項８】
前記検索部は、前記モジュールを検索する際に前記仕様情報が前記要求仕様を満たす度合いを示すスコアを導出し、検索した前記モジュールを前記スコアと共に出力する、
請求項１または２に記載の情報検索システム。
【請求項９】
作業システムに関する情報を検索する情報検索方法であって、
（ａ）前記作業システムを構成し所定作業を行うモジュールのサイズおよび作業能力のうち少なくともいずれかを含む仕様情報と、前記モジュールの図面を含む設計情報とを対応付けたデータを蓄積して記憶するステップと、
（ｂ）新たな作業システムの設計が行われる際に、該作業システムに要求される要求仕様を受け付けるステップと、
（ｃ）前記データから前記仕様情報が前記要求仕様により近い前記モジュールを検索し、検索した前記モジュールに対応付けられた前記設計情報を出力するステップと、
を含む情報検索方法。

発明の詳細な説明【技術分野】
【０００１】
本明細書は、情報検索システムおよび情報検索方法について開示する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、所定の作業を行う作業システムの情報を検索して提供可能なものが提案されている。例えば、特許文献１には、作業システムに含まれる作業ロボットに関する構造体および処理モデルの情報と、仮想空間上で処理モデルによる処理を実現する動作プログラムとを有するものが記載されている。そして、新たな構造体または処理モデルについての対象物の情報を取得し、取得した情報に基づいて動作プログラムを実行することにより、対象物による処理を仮想空間上で実現して処理結果を出力する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０９７５７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したように、新たな対象物の設計を行う際に、既存の情報を有効に活用することが考えられる。しかし、設計者が既存の情報を検索する場合、検索に時間がかかったり、検索した情報が適切な情報であるか否かの判別が困難であったりするため、さらなる改善が求められている。
【０００５】
本開示は、作業システムに関する情報の検索性を向上させて、設計の負担を軽減することを主目的とする。
【課題を解決するための手段】
【０００６】
本開示は、上述の主目的を達成するために以下の手段を採った。
【０００７】
本開示の情報検索システムは、
作業システムに関する情報を検索する情報検索システムであって、
前記作業システムを構成し所定作業を行うモジュールのサイズおよび作業能力のうち少なくともいずれかを含む仕様情報と、前記モジュールの図面を含む設計情報とを対応付けたデータを蓄積して記憶する記憶部と、
新たな作業システムの設計が行われる際に、該作業システムに要求される要求仕様を受け付ける受付部と、
前記データから前記仕様情報が前記要求仕様により近い前記モジュールを検索し、検索した前記モジュールに対応付けられた前記設計情報を出力する検索部と、
を備えることを要旨とする。
【０００８】
本開示の情報検索システムでは、仕様情報と設計情報とを対応付けたデータから仕様情報が要求仕様により近いモジュールを検索し、検索したモジュールに対応付けられた設計情報を出力する。このため、例えば設計者は、新たな作業システムの設計を行う際に要求仕様を入力すれば、その要求仕様により近いモジュールの設計情報を容易に取得することができる。したがって、作業システムに関する情報の検索性を向上させて、設計の負担を軽減することができる。
【図面の簡単な説明】
【０００９】
情報検索システム１０の構成の概略を示す構成図。

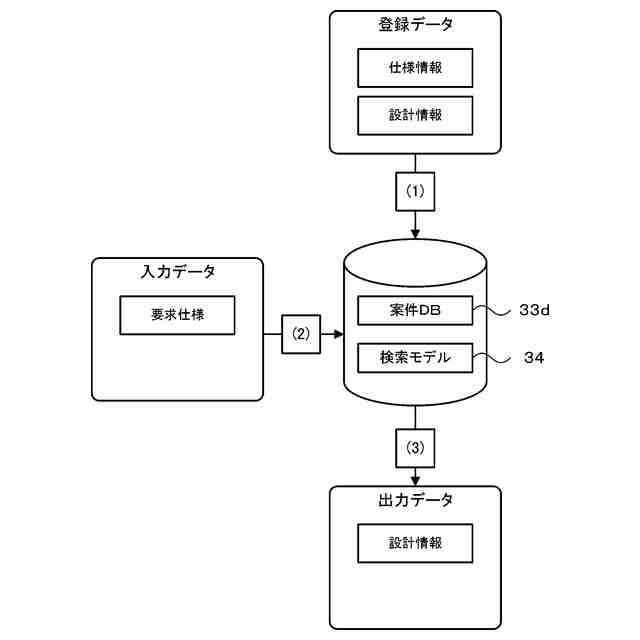

情報検索システム１０の機能と処理の概略を示す説明図。
設計情報の検索支援のイメージを示す説明図。

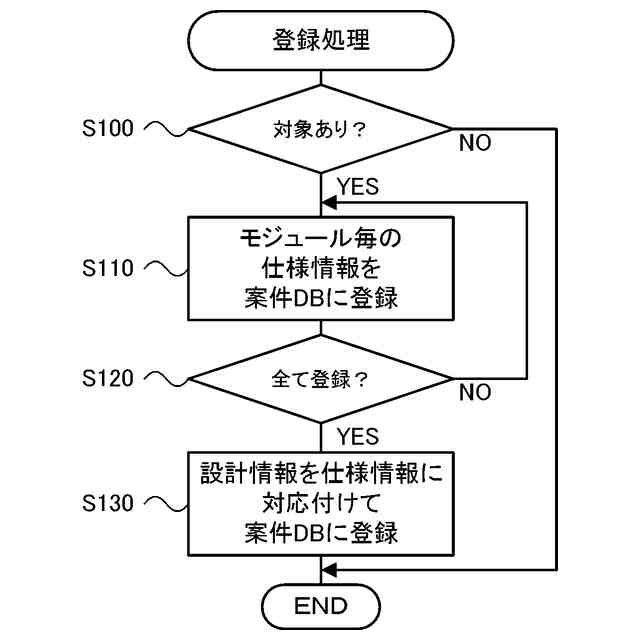

登録処理の一例を示すフローチャート。

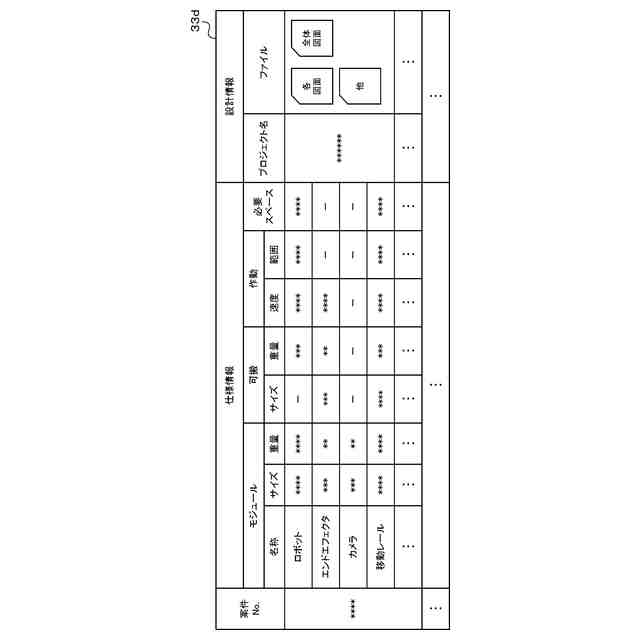

案件ＤＢ３３ｄに含まれる仕様情報と設計情報の一例を示す説明図。

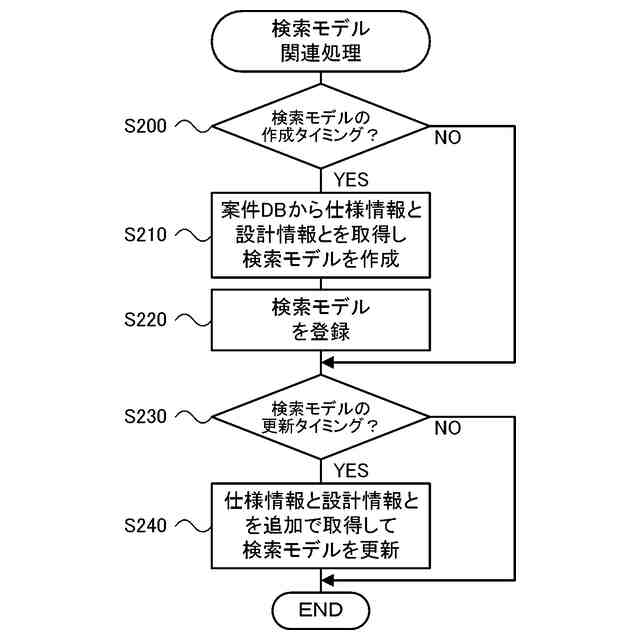

検索モデル関連処理の一例を示すフローチャート。

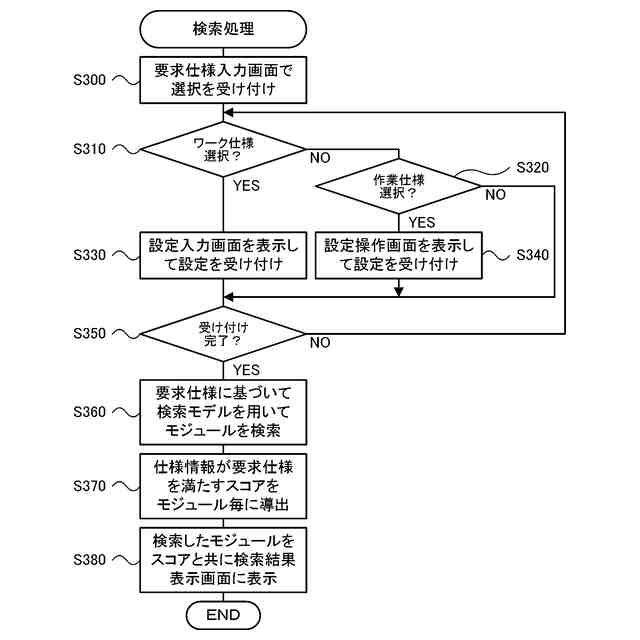

検索処理の一例を示すフローチャート。
設定入力画面７０の一例を示す説明図。
設定操作画面８０の一例を示す説明図。
設定操作画面８０の一例を示す説明図。
設定操作画面８０の一例を示す説明図。
設定操作画面８０の一例を示す説明図。
検索結果表示画面９０の一例を示す説明図。
検索結果表示画面９０の一例を示す説明図。
【発明を実施するための形態】
【００１０】
本開示の実施形態について図面を用いて説明する。図１は、情報検索システム１０の構成の概略を示す構成図である。図２は、情報検索システム１０の機能と処理の概略を示す説明図である。情報検索システム１０は、システム全体を管理する管理サーバ２０と、各種情報が収集（蓄積）されたデータベース（ＤＢ）を記憶するデータサーバ３０とを備える。管理サーバ２０とデータサーバ３０とは、ネットワーク１２を介して接続されている。また、管理サーバ２０は、ネットワーク１２を介してベンダ端末５０やカスタマ端末６０に接続されている。図１では、ベンダ端末５０やカスタマ端末６０をそれぞれ１つずつ示すが、実際には複数接続されている。
（【００１１】以降は省略されています）
