公開番号2025177528
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084445
出願日2024-05-24
発明の名称用紙積載装置
出願人デュプロ精工株式会社
代理人個人
主分類B65H 31/34 20060101AFI20251128BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】本発明の目的は、排出口から排出される用紙の種類に関わらず、載置部に積載される用紙の揃え性能を向上させることができ、又、ガイド位置が簡単且つ、確実に設定できる用紙積載装置を提供することである。
【解決手段】ガイド制御部は、排出口から排出される用紙の側縁の位置に基づいて、サイドガイドの幅方向の位置を設定するガイド位置設定部と、サイドガイドの上端部が、排出口から排出された用紙の側縁下部を支持する位置にガイド位置設定部を設定する第1モードと、を備えた。
【選択図】図11
特許請求の範囲【請求項１】

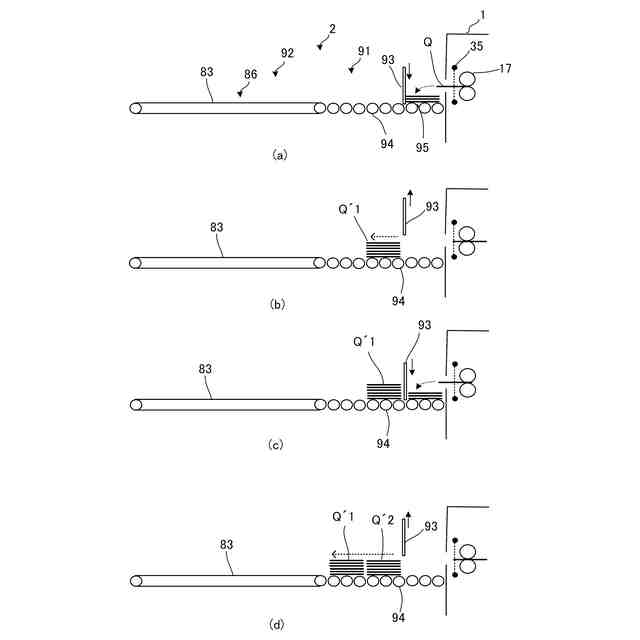

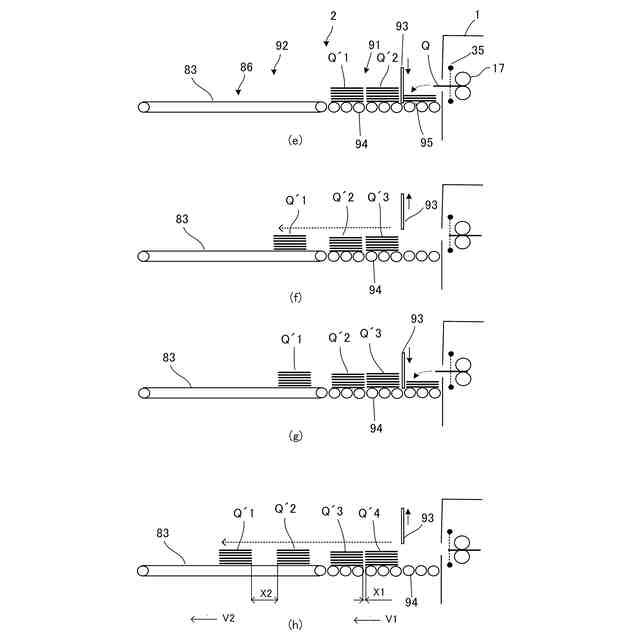

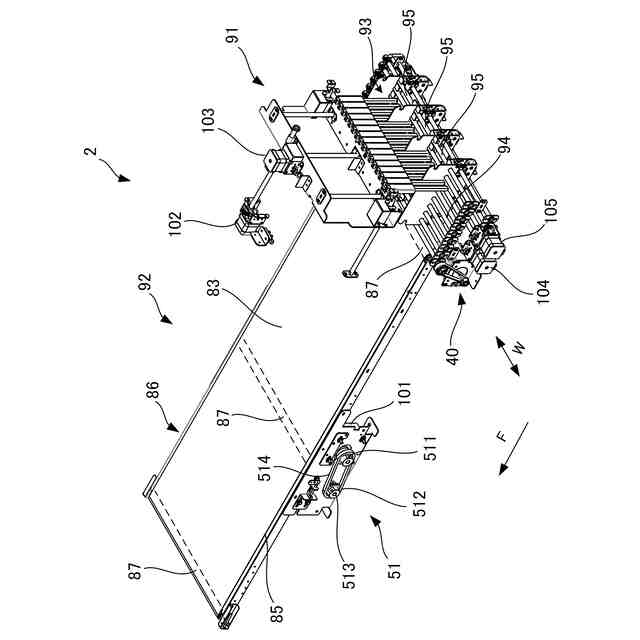

用紙を搬送する搬送部によって排出口から排出された前記用紙を積載する載置部と、

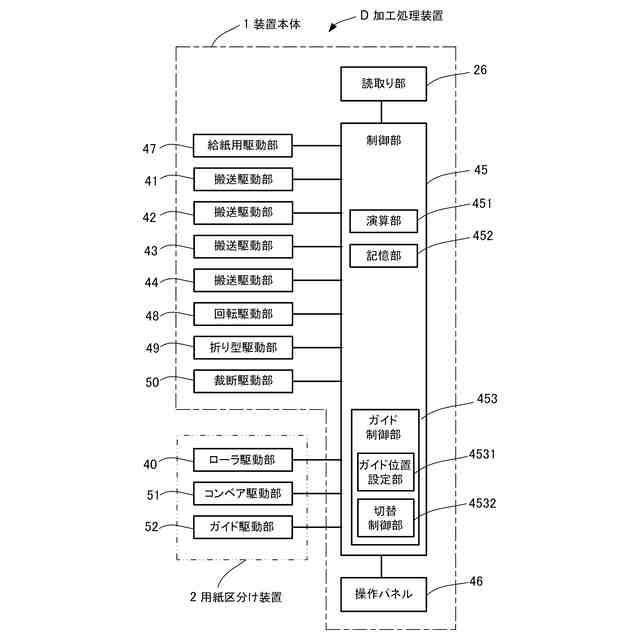

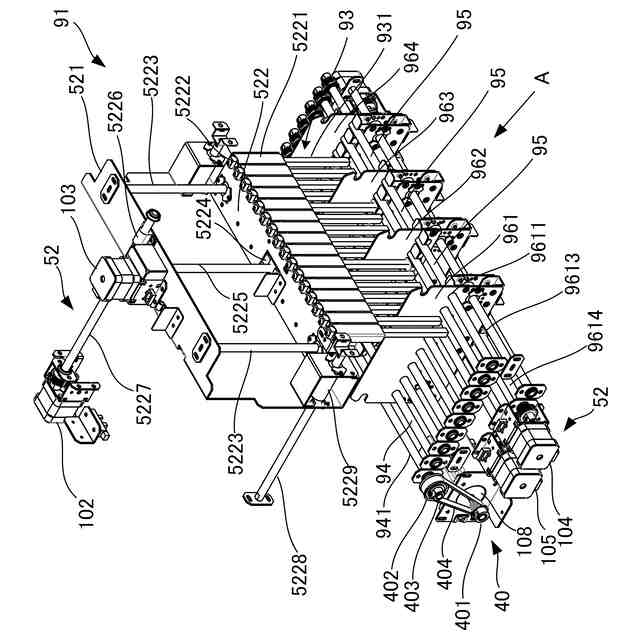

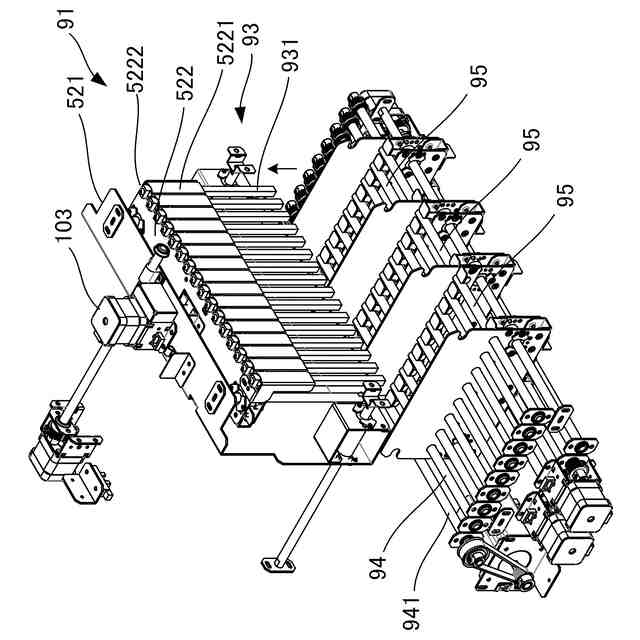

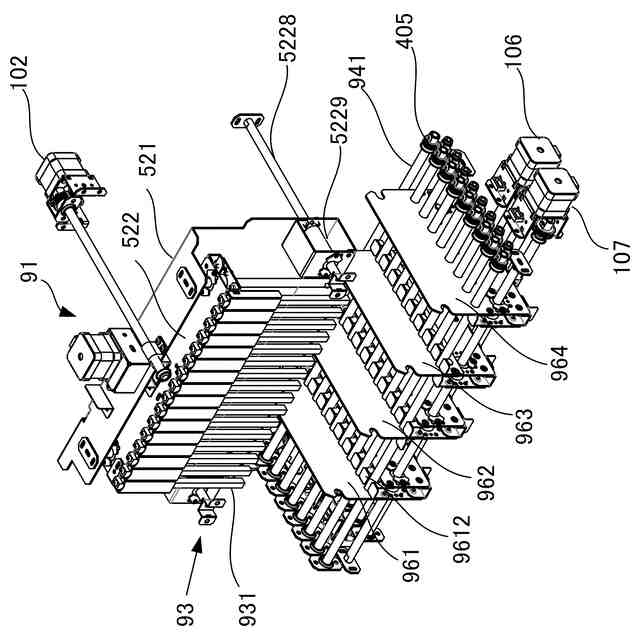

前記用紙の排出方向に交差する幅方向の端縁を規制するサイドガイドと、前記サイドガイドを前記幅方向に移動するガイド駆動部と、前記ガイド駆動部の動作を制御するガイド制御部と、を備えている、用紙積載装置であって、

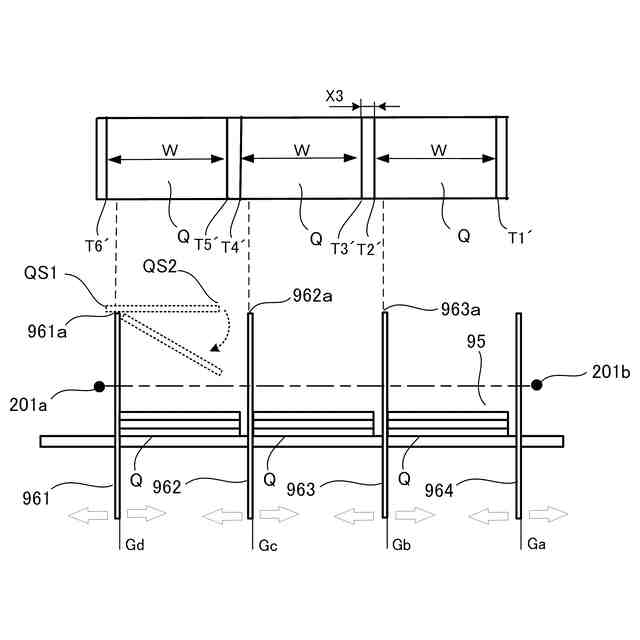

前記ガイド制御部は、前記排出口から排出される前記用紙の側縁の位置に基づいて、前記サイドガイドの前記幅方向の位置を設定するガイド位置設定部と、前記サイドガイドの上端部が、前記排出口から排出された前記用紙の側縁下部を支持する位置にガイド位置設定部を設定する第１モードと、を備えたことを特徴とする用紙積載装置。
続きを表示（約 1,300 文字）【請求項２】
レベルセンサを備え、前記レベルセンサが前記載置部に積載された前記用紙が所定高さに至ったことを検知したときは、前記サイドガイドが前記用紙に接触しない位置に変更する第２モードに切り替える切替制御部を備えたことを特徴とする請求項１に記載の用紙積載装置。
【請求項３】
前記切替制御部は、前記レベルセンサが所定量継続して前記用紙が所定高さに至ったこと検出した場合に、前記第２モードに切り替える、ことを特徴とする請求項２に記載の用紙積載装置。
【請求項４】
前記サイドガイドは、前記幅方向に隣接して設置される第１のサイドガイドと第２のサイドガイドとを備え、前記第１モードにおいては、前記第１のサイドガイドは、前記用紙の一方の側縁に接触する位置に、前記第２のサイドガイドは、前記用紙の他方の側縁より所定距離だけ離れた位置に配置される、ことを特徴とする請求項２に記載の用紙積載装置。
【請求項５】
前記ガイド制御部は、前記用紙の前記側縁を整合させるジョガー動作を実行可能であり、前記第１モードから前記第２モードに切り替え前において、前記第１のサイドガイドを前記用紙の一方の側縁に接触する位置から、前記用紙の側縁より所定距離だけ離れた位置へ移動させた後に、前記ジョガー動作を行う、ことを特徴とする請求項４に記載の用紙積載装置。
【請求項６】
前記載置部に、前記用紙の前端を規制すると共に、前記ガイド制御部により用紙搬送方向の位置が変更可能な突き当てガイドを備え、前記ジョガー動作を行う前に、前記突き当てガイドが、前記載置部上に積載される前記用紙の前端縁部より所定距離だけ離した退避位置に配置される、ことを特徴とする請求項５に記載の用紙積載装置。
【請求項７】
前記ジョガー動作を行った後に、前記レベルセンサが、前記用紙が所定高さに至ったことを検出しない場合は、再び、前記第１モードに切り替える、ことを特徴とする請求項５に記載の用紙積載装置。
【請求項８】
前記第１モードまたは前記第２モードがユーザによって選択可能である、ことを特徴とする請求項２に記載の用紙積載装置。
【請求項９】

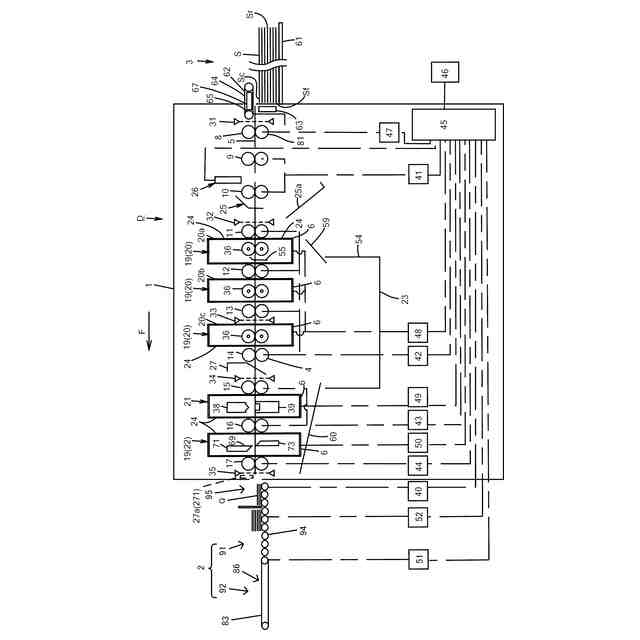

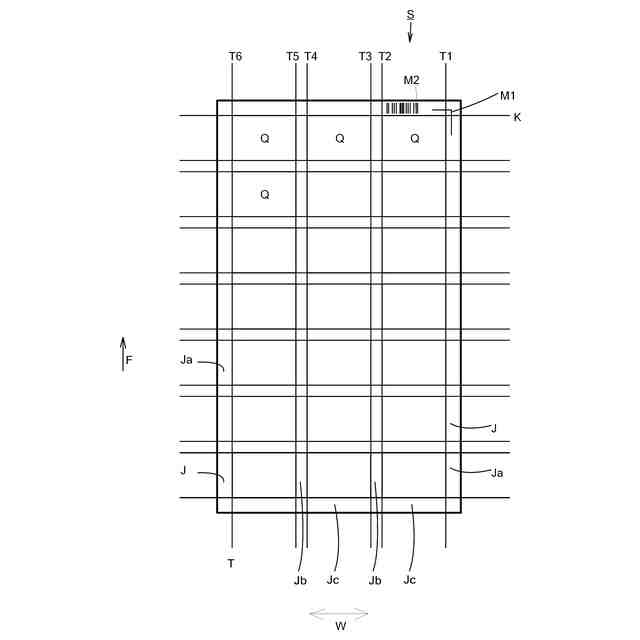

用紙を搬送する搬送部と、前記搬送部によって搬送される用紙を搬送方向に沿って裁断する裁断部と、前記裁断部によって処理されて前記搬送部によって排出口から排出された用紙を積載する載置部と、前記用紙の排出方向に交差する幅方向の端縁を規制するサイドガイドと、前記サイドガイドを前記幅方向に移動するガイド駆動部と、前記ガイド駆動部の動作を制御するガイド制御部と、を備えている、加工処理装置であって、
前記ガイド制御部は、前記裁断部によるシートの裁断位置に基づいて、前記サイドガイドの前記幅方向の位置を設定するガイド位置設定部と、前記サイドガイドの上端部が、前記排出口から排出された前記用紙の側縁下部を支持する位置にガイド位置設定部を設定する第１モードと、前記載置部に積載される前記用紙が、所定高さに至ったとき、前記サイドガイドが前記用紙に接触しない位置に変更する第２モードとを切り替える切替制御部とを備えたことを特徴とする加工処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、排出される用紙を受けて積重ねる載置部を有する用紙積載装置に関するものであって、具体的には、用紙進行方向に１列又は複数列で連続的に排出される用紙を受けて、そのままの区分け状態で載置部に積み重ねる装置に関するものである。
さらに具体的には、用紙を搬送しながら裁断して、用紙ガイドを備えた載置台に加工済用紙を区分け状態で積載する、加工処理装置に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来の加工処理装置においては、例えば、特許文献１に示されるように、用紙を搬送しながら用紙を裁断して、並んだ状態の用紙片を作成し、該用紙片を側縁ガイドで区分けながら載置台に積載する、という作業が実行されることがある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１８６１４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の加工処理装置において、特許文献１に示されるような作業を実行すると、裁断部によって処理されて搬送部によって排出口から排出された用紙が載置部に正常に積載されないことがある。この場合、特に、排出される用紙の種類に影響される。例えば、搬送方向の用紙長さが短い場合は、排出ローラにより排出口から排出される用紙のニップ距離が十分でなく、載置部に十分に届かずに排出口付近で無造作に積み上げられることがあり、又、用紙厚さが薄い場合は、載置部に皺が寄った状態で積み上げられることがある。
【０００５】
本発明の目的は、前記従来技術の課題に鑑み、排出口から排出される用紙の種類に関わらず、載置部に積載される用紙の揃え性能を向上させることができ、又、ガイド位置が簡単且つ、確実に設定できる用紙積載装置を提供することである。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、請求項１記載の発明は、用紙を搬送する搬送部によって排出口から排出された前記用紙を積載する載置部と、前記用紙の排出方向に交差する幅方向の端縁を規制するサイドガイドと、前記サイドガイドを前記幅方向に移動するガイド駆動部と、前記ガイド駆動部の動作を制御するガイド制御部と、を備えている、用紙積載装置であって、前記ガイド制御部は、前記排出口から排出される前記用紙の側縁の位置に基づいて、前記サイドガイドの前記幅方向の位置を設定するガイド位置設定部と、前記サイドガイドの上端部が、前記排出口から排出された前記用紙の側縁下部を支持する位置にガイド位置設定部を設定する第１モードと、を備えた、ことを特徴とするものである。
【０００７】
請求項２記載の発明は、請求項１記載の用紙積載装置において、レベルセンサを備え、前記レベルセンサが前記載置部に積載された前記用紙が所定高さに至ったことを検知したときは、前記サイドガイドが前記用紙に接触しない位置に変更する第２モードに切り替える切替制御部を備えた、ことを特徴とするものである。
【０００８】
請求項３記載の発明は、請求項２記載の用紙積載装置において、前記切替制御部は、前記レベルセンサが所定量継続して前記用紙が所定高さに至ったこと検出した場合に、前記第２モードに切り替える、ことを特徴とするものである。
【０００９】
請求項４記載の発明は、請求項２記載の用紙積載装置において、前記サイドガイドは、前記幅方向に隣接して設置される第１のサイドガイドと第２のサイドガイドとを備え、前記第１モードにおいては、前記第１のサイドガイドは、前記用紙の一方の側縁に接触する位置に、前記第２のサイドガイドは、前記用紙の他方の側縁より所定距離だけ離れた位置に配置される、ことを特徴とするものである。
【００１０】
請求項５記載の発明は、請求項４記載の用紙積載装置において、前記ガイド制御部は、前記用紙の前記側縁を整合させるジョガー動作を実行可能であり、前記第１モードから前記第２モードに切り替え前において、前記第１のサイドガイドを前記用紙の一方の側縁に接触する位置から、前記用紙の側縁より所定距離だけ離れた位置へ移動させた後に、前記ジョガー動作を行う、ことを特徴とするものである。
（【００１１】以降は省略されています）
