公開番号2025177483
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084345
出願日2024-05-23
発明の名称面発光半導体レーザ素子及びその製造方法
出願人スタンレー電気株式会社,国立大学法人京都大学
代理人個人,個人
主分類H01S 5/11 20210101AFI20251128BHJP(基本的電気素子)
要約【課題】高品質の活性層を有し、良好な素子特性及び優れた素子寿命を備えた、フォトニック結晶を有する面発光半導体レーザ素子及びその製造方法を提供する。
【解決手段】(a)基板上にホール形成準備層を形成し、(b)ホール形成準備層に、格子点の各々に2次元的に配置されたホールを形成して、ホール形成層を形成し、(c)第1のファセット成長を行ってホールの開口面を閉塞し、(d)第1のファセット成長の成長時間の40%以上の成長時間で第2のファセット成長を行って第1の埋込層を形成し、(e)第1の埋込層を平坦に埋め込む第2の埋込層の成長を行い、ホールに対応する空孔を有する空孔層を含むガイド層を形成し、(f)ガイド層上に活性層を含む半導体層の結晶成長を行う。
【選択図】図3
特許請求の範囲【請求項１】
フォトニック結晶を有する面発光半導体レーザ素子の製造方法であって、
（ａ）基板上にホール形成準備層を形成し、
（ｂ）前記ホール形成準備層に、格子点の各々に２次元的に配置されたホールを形成して、ホール形成層を形成し、
（ｃ）第１のファセット成長を行って前記ホールの開口面を閉塞し、
（ｄ）前記第１のファセット成長の成長時間の４０％以上の成長時間で第２のファセット成長を行って第１の埋込層を形成し、
（ｅ）前記第１の埋込層を平坦に埋め込む第２の埋込層の成長を行い、前記ホールに対応する空孔を有する空孔層を含むガイド層を形成し、
（ｆ）前記ガイド層上に活性層を含む半導体層の結晶成長を行う、
面発光半導体レーザ素子の製造方法。
続きを表示（約 1,100 文字）【請求項２】
前記面発光半導体レーザ素子はＧａＮ系半導体レーザ素子であり、
前記基板の結晶成長面及び前記第２の埋込層の表面は｛０００１｝面である、
請求項１に記載の面発光半導体レーザ素子の製造方法。
【請求項３】
前記第２のファセット成長の成長時間は、前記第１のファセット成長の成長時間の５０％以上１００％以下である請求項１に記載の面発光半導体レーザ素子の製造方法。
【請求項４】
前記活性層における転位の割合は、前記空孔の数に対して１００ｐｐｍ以下である請求項１に記載の面発光半導体レーザ素子の製造方法。
【請求項５】
前記第１のファセット成長はＧａＮの成長であり、
前記第２のファセット成長は、ＧａＮにＩｎを１％未満の組成で添加してなされる、請求項２に記載の面発光半導体レーザ素子の製造方法。
【請求項６】
前記第２のファセット成長は前記第１のファセット成長と同一の成長条件により行われる請求項１に記載の面発光半導体レーザ素子の製造方法。
【請求項７】
前記第２のファセット成長は、前記第１のファセット成長に比べて、成長速度、成長温度、Ｖ／III比及び水素分圧のうち少なくとも１つの成長条件を変更して行われる請求項１ないし５のいずれか一項に記載の面発光半導体レーザ素子の製造方法。
【請求項８】
窒化物半導体からなる面発光レーザ素子であって、
基板と、
前記基板上に設けられた第１の半導体層と、
前記第１の半導体層上に設けられた活性層と、
前記活性層上に設けられ、前記第１の半導体層とは反対導電型の第２の半導体層と、を備え、
前記第１の半導体層は、前記活性層に平行な面内において２次元的な周期性を有して配された空孔を備えるフォトニック結晶層である空孔層と、埋込層と、を有し、
前記埋込層は、前記空孔を閉塞する第１の埋込層と、前記第１の埋込層を平坦に埋め込む第２の埋込層と、を有し、
前記活性層における転位の割合は、前記空孔の数に対して１００ｐｐｍ以下である、
面発光半導体レーザ素子
【請求項９】
前記面発光半導体レーザ素子はＧａＮ系半導体レーザ素子であり、
前記基板の結晶成長面及び前記第２の埋込層の表面は｛０００１｝面である、
請求項８に記載の面発光半導体レーザ素子。
【請求項１０】
前記活性層における転位の割合は、前記空孔の数に対して５０ｐｐｍ以下である請求項８に記載の面発光半導体レーザ素子。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、フォトニック結晶を有する面発光半導体レーザ素子及びその製造方法に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
近年、フォトニック結晶（ＰＣ：Photonic Crystal）を用いた、フォトニック結晶面発光レーザ（ＰＣＳＥＬ：Photonic-Crystal Surface-Emitting Laser）の開発が進められている。
【０００３】
例えば、特許文献１には、フォトニック結晶レーザにおいて空孔層における回折効果を強め高い共振効果を得るために、ファセット選択成長を用いて側面が｛１０－１０｝からなる六角柱構造の空孔をIII族窒化物半導体層内に埋め込む方法が提案されている。これにより、フィリングファクタが大きく、また大きな光閉じ込め係数を有するフォトニック結晶を備えたフォトニック結晶レーザ素子を実現することについて記載されている。
【０００４】
また、特許文献２には、フォトニック結晶レーザにおいて、ファセットを有する凹部を形成するように結晶成長を行って、空孔の開口部を閉塞し、その後、マストランスポートを利用して空孔をIII族窒化物半導体層内に埋め込む方法が提案されている。これにより、フォトニック結晶層を伝搬する光波に対する結合係数が大きなフォトニック結晶レーザを得ることについて記載されている。
【先行技術文献】
【特許文献】
【０００５】
特許第７１０１３７０号公報
特開２０２０－３８８９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、本願の発明者は、ファセット成長により空孔を閉塞した後、マストランスポートによって空孔を埋め込んだ場合に、埋込層内に微細な空隙が残り、結晶転位が発生すること、また、当該結晶転位に起因して活性層に突起等が生じ、素子特性の劣化の原因になるとの知見を得た。
【０００７】
本願発明は、かかる知見に基づいてなされたものであり、突起等の異常成長が抑制された高品質の半導体層を有し、良好な素子特性及び優れた素子寿命を備えた、フォトニック結晶を有する面発光半導体レーザ素子及びその製造方法を提供することを目的としている。
【課題を解決するための手段】
【０００８】
本発明の１実施態様によるフォトニック結晶を有する面発光半導体レーザ素子の製造方法は、
（ａ）基板上にホール形成準備層を形成し、
（ｂ）前記ホール形成準備層に、格子点の各々に２次元的に配置されたホールを形成して、ホール形成層を形成し、
（ｃ）第１のファセット成長を行って前記ホールの開口面を閉塞し、
（ｄ）前記第１のファセット成長の成長時間の４０％以上の成長時間で第２のファセット成長を行って第１の埋込層を形成し、
（ｅ）前記第１の埋込層を平坦に埋め込む第２の埋込層の成長を行い、前記ホールに対応する空孔を有する空孔層を含むガイド層を形成し、
（ｆ）前記ガイド層上に活性層を含む半導体層の結晶成長を行う、ことを特徴とする。
【０００９】
本発明の他の実施態様によるフォトニック結晶を有する面発光半導体レーザ素子は、
窒化物半導体からなる面発光レーザ素子であって、
基板と、
前記基板上に設けられた第１の半導体層と、
前記第１の半導体層上に設けられた活性層と、
前記活性層上に設けられ、前記第１の半導体層とは反対導電型の第２の半導体層と、を備え、
前記第１の半導体層は、前記活性層に平行な面内において２次元的な周期性を有して配された空孔を備えるフォトニック結晶層である空孔層と、埋込層と、を有し、
前記埋込層は、前記空孔を閉塞する第１の埋込層と、前記第１の埋込層を平坦に埋め込む第２の埋込層と、を有し、
前記活性層における転位の割合は、前記空孔の数に対して１００ｐｐｍ以下である。
【図面の簡単な説明】
【００１０】

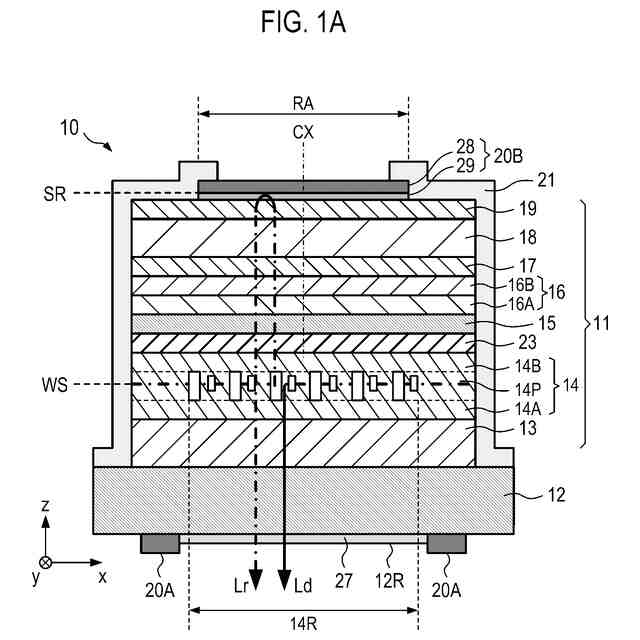

第１の実施形態のＰＣＳＥＬ素子の構造の一例を模式的に示す断面図である。

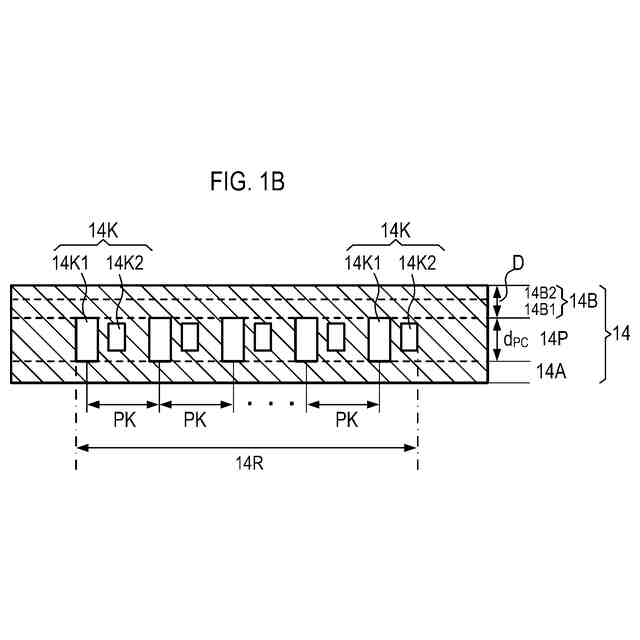

図１Ａに示す空孔層中に配列された空孔を模式的に示す拡大断面図である。

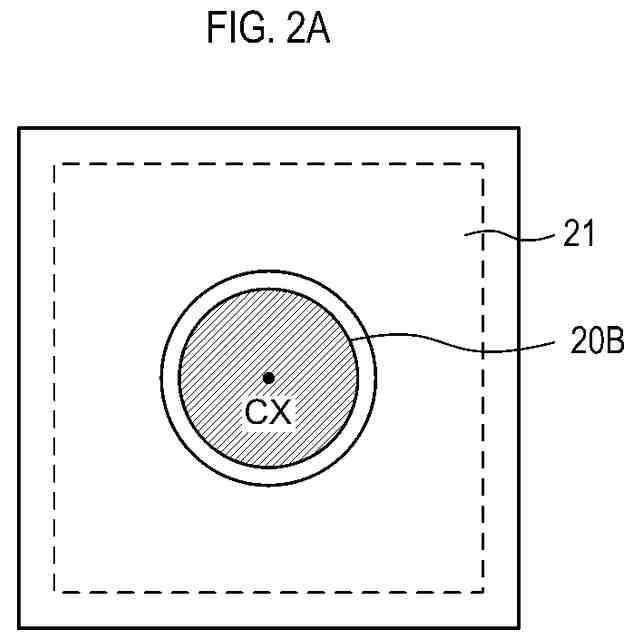

ＰＣＳＥＬ素子の上面を模式的に示す平面図である。
ｎ側ガイド層に平行な面における断面を模式的に示す断面図である。

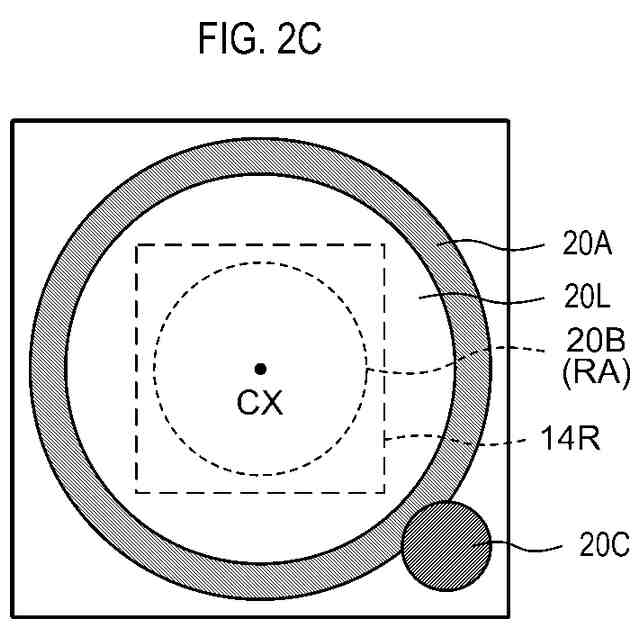

ＰＣＳＥＬ素子の下面を模式的に示す平面図である。

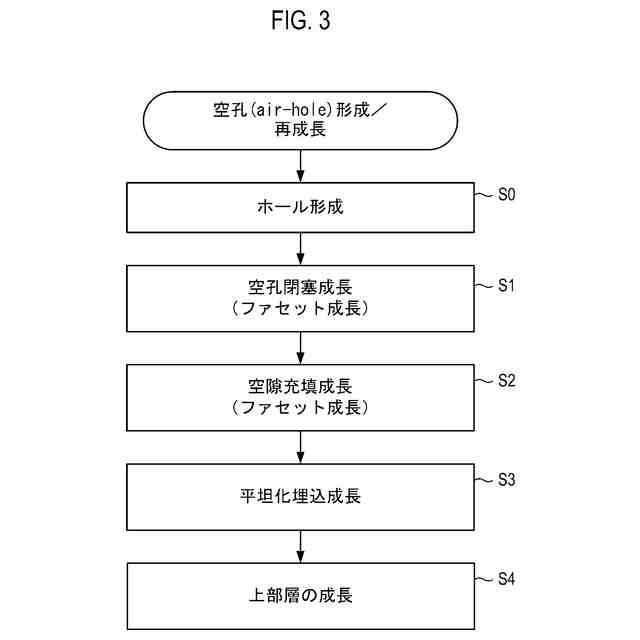

第１の実施形態のＰＣＳＥＬ素子の製造方法を示すフローチャートである。
埋込層の形成ステップＳ０～Ｓ３におけるｎ側ガイド層の断面を模式的に示す断面図である。
レジストの主開口及び副開口、及び、エッチング後の主ホール及び副ホールを模式的に示す平面図である。

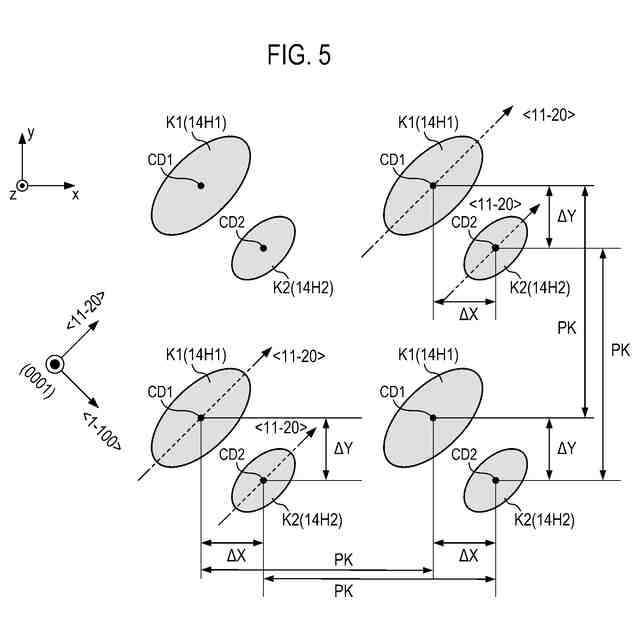

形成された空孔層の中心軸ＣＸに垂直な断面を模式的に示す図である。
形成された空孔層の中心軸ＣＸに垂直な断面を示すＳＥＭ像である。
空孔閉塞成長（ステップＳ１）を行った後の成長層の断面ＳＥＭ像である。
図８Ａに示す領域Ｗを拡大して示す模式的な部分拡大断面図である。
平坦化埋込成長（ステップＳ３）を行った後のｎ側ガイド層の断面ＳＥＭ像である。
図８Ａに示した領域と同一の領域Ｗを拡大して示す模式的な部分拡大断面図である。
空隙充填成長を行わず、ｎ側ガイド層の一部領域に空孔層を形成し、ｐ－コンタクト層まで結晶成長したエピウエハの表面の蛍光顕微鏡像である。
空隙充填成長を行わず、ｎ側ガイド層の一部領域に空孔層を形成し、活性層まで結晶成長したエピウエハの表面の蛍光顕微鏡像である。
図１０Ｂに示した活性層の表面のＡＦＭ像である。
図１１Ａに示した像の一部領域Ｅを拡大したＡＦＭ像である。
図１１Ｂの線Ｆ－Ｆに沿った表面粗さプロファイルである。
半導体構造層の断面を示し、転位線及び突起を模式的に示す図である。
空孔閉塞成長（ステップＳ１）及び空隙充填成長（ステップＳ２）の成長時間に対する転位ＤＬの発生割合ＲＤをプロットしたグラフである。
空隙充填成長（ステップＳ２）を成長時間ＴＰ＝７ｍｉｎで行った場合のエピウエハの表面の蛍光顕微鏡像である。
空隙充填成長（ステップＳ２）を成長時間ＴＰ＝１２ｍｉｎで行った場合のエピウエハの表面の蛍光顕微鏡像である。
空隙充填成長を成長時間ＴＰ＝１２ｍｉｎで行った場合の活性層の表面のＡＦＭ像である。
図１５Ａに示した像の一部領域Ｇを拡大したＡＦＭ像である。
図１１Ｂの線Ｈ－Ｈに沿った表面粗さプロファイルである。
ＰＣＳＥＬ素子を連続駆動したときの光出力の維持率を示すグラフである。
転位の発生割合ＲＤに対する素子寿命をプロットした図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
