公開番号2025177259
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083909
出願日2024-05-23
発明の名称什器
出願人王子ホールディングス株式会社,株式会社カインズ
代理人弁理士法人谷・阿部特許事務所
主分類A47B 47/00 20060101AFI20251128BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】軽量な素材で且つ丈夫な複数層以上の段ボールシートを使用し、ネジや工具等が不要で容易に組み付けることができ、処分が簡単でリサイクルできる什器を提供する。
【解決手段】本発明は、表ライナ1aと、裏ライナ1bと、少なくとも2つの中芯1cと、少なくとも1つの中間ライナ1dとからなる段ボールシート1eで構成される什器1であって、前記什器1は、矩形の背板11と、前記背板11の対向する一対の縁辺L1からそれぞれ直角に折り曲がって対向する一対の側板12と、前記一対の側板12に両端部が位置固定された少なくとも1つのコの字状の棚板20と、を備え、前記一対の側板12には、少なくとも一対の孔部100が対向するように設けられており、前記一対の孔部100が対向する方向における前記棚板20の前記両端部には、前記少なくとも一対の孔部100に係合可能な少なくとも一対の突起部200が設けられている。
【選択図】図1
特許請求の範囲【請求項１】
表ライナと、裏ライナと、少なくとも２つの中芯と、少なくとも１つの中間ライナとからなる段ボールシートで構成される什器であって、
前記什器は、矩形の背板と、前記背板の対向する一対の縁辺からそれぞれ直角に折り曲がって対向する一対の側板と、前記一対の側板に両端部が位置固定された少なくとも１つのコの字状の棚板と、を備え、
前記一対の側板には、少なくとも一対の孔部が対向するように設けられており、
前記一対の孔部が対向する方向における前記棚板の前記両端部には、前記少なくとも一対の孔部に係合可能な少なくとも一対の突起部が設けられていることを特徴とする什器。
続きを表示（約 430 文字）【請求項２】
前記少なくとも一対の孔部は、前記什器の正面側に位置する一対の第１孔部、前記背板側に位置する一対の第２孔部、および前記第１孔部と前記第２孔部の間に位置する一対の第３孔部を含み、
前記少なくとも一対の突起部は、前記一対の第１孔部と係合可能な一対の第１突起部、前記一対の第２孔部と係合可能な一対の第２突起部、および前記一対の第３孔部と係合可能な一対の第３突起部を含み、
前記一対の第１突起部はそれぞれ、鉤状を有していることを特徴とする請求項１に記載の什器。
【請求項３】
前記背板には、ＰＯＰ取付部として機能するように一対の折曲片および切欠きが形成されていることを特徴とする請求項１に記載の什器。
【請求項４】
前記段ボールシートは、表ライナと、裏ライナと、３つの中芯と、前記３つの中芯の間にそれぞれ挟まる２つの中間ライナとからなることを特徴とする請求項１から請求項３のいずれか一項に記載の什器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、段ボールシートで構成される什器に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、商品陳列棚など棚板を取り付けた什器がさまざまな分野で使用されており、スチールなどの金属製のものや樹脂製や木製のものが広く用いられている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
しかしながら、金属製や樹脂製・木製の什器では、部品それぞれに重量があることが多く扱いにいため組み立てに時間が掛かったり、それらを組み付けるためにネジや専用の工具等を用意する必要があったりすることが考えられる。また、廃棄処分時についても、上記したように重量があったり、留めていたネジを外す必要があったりするため解体にも手間が掛かることが予想される。
【０００４】
本発明の目的は、軽量な素材で且つ丈夫な複数層以上の段ボールシートを使用し、ネジや工具等が不要で容易に組み付けることができ、処分が簡単でリサイクルできる什器を提供することにある。
【課題を解決するための手段】
【０００５】
本発明に係る什器の第１形態は、表ライナと、裏ライナと、少なくとも２つの中芯と、少なくとも１つの中間ライナとからなる段ボールシートで構成される什器であって、前記什器は、矩形の背板と、前記背板の対向する一対の縁辺からそれぞれ直角に折り曲がって対向する一対の側板と、前記一対の側板に両端部が位置固定された少なくとも１つのコの字状の棚板と、を備え、前記一対の側板には、少なくとも一対の孔部が対向するように設けられており、前記一対の孔部が対向する方向における前記棚板の前記両端部には、前記少なくとも一対の孔部に係合可能な少なくとも一対の突起部が設けられていることを特徴とするものである。
【０００６】
本発明に係る什器の第２形態は、前記少なくとも一対の孔部が、前記什器の正面側に位置する一対の第１孔部、前記背板側に位置する一対の第２孔部、および前記第１孔部と前記第２孔部の間に位置する一対の第３孔部を含み、前記少なくとも一対の突起部が、前記一対の第１孔部と係合可能な一対の第１突起部、前記一対の第２孔部と係合可能な一対の第２突起部、および前記一対の第３孔部と係合可能な一対の第３突起部を含み、前記一対の第１突起部がそれぞれ、鉤状を有していることを特徴とする第１形態として記載のものである。
【０００７】
本発明に係る什器の第３形態は、前記背板には、ＰＯＰ取付部として機能するように一対の折曲片および切欠きが形成されていることを特徴とする第１形態として記載のものである。
【０００８】
本発明に係る什器の第４形態は、前記段ボールシートが、表ライナと、裏ライナと、３つの中芯と、前記３つの中芯の間にそれぞれ挟まる２つの中間ライナとからなることを特徴とする第１形態から第３形態のいずれか一形態として記載のものである。
【発明の効果】
【０００９】
本発明に係る什器によれば、軽量な素材で且つ丈夫な複数層以上の段ボールシートで構成され、当該シートを折り曲げて孔部に棚板の突起を係合すれば組み付け可能なので、容易に組み立てることが可能となり、また、リサイクル可能で簡単に処分が可能となる。
【図面の簡単な説明】
【００１０】

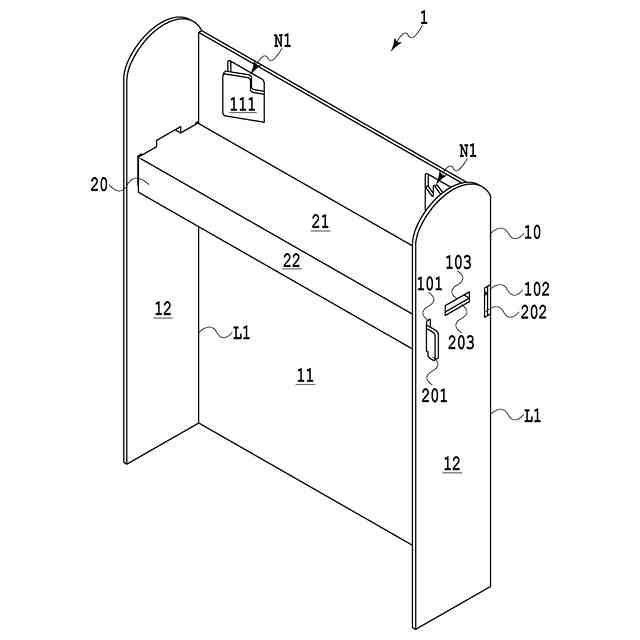

本発明の一実施形態に係る什器の斜視図である。

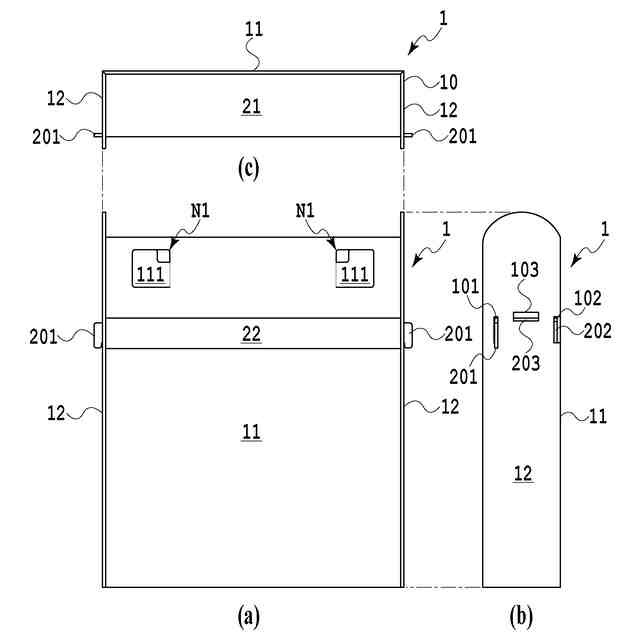

本発明の一実施形態に係る什器の平面図であり、（ａ）は正面図、（ｂ）は側面図、（ｃ）は上面図を示す。

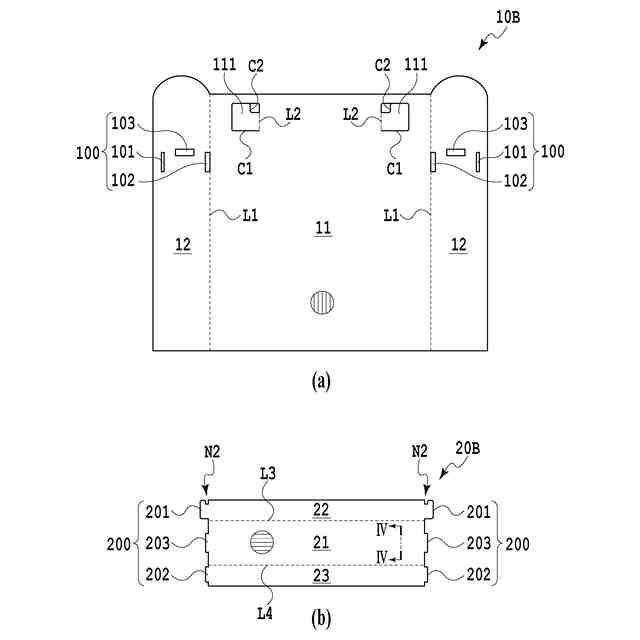

本発明の一実施形態に係る什器の各構成部材の平面図であり、（ａ）は支柱部のブランクを表し、（ｂ）は棚板のブランクを表す。

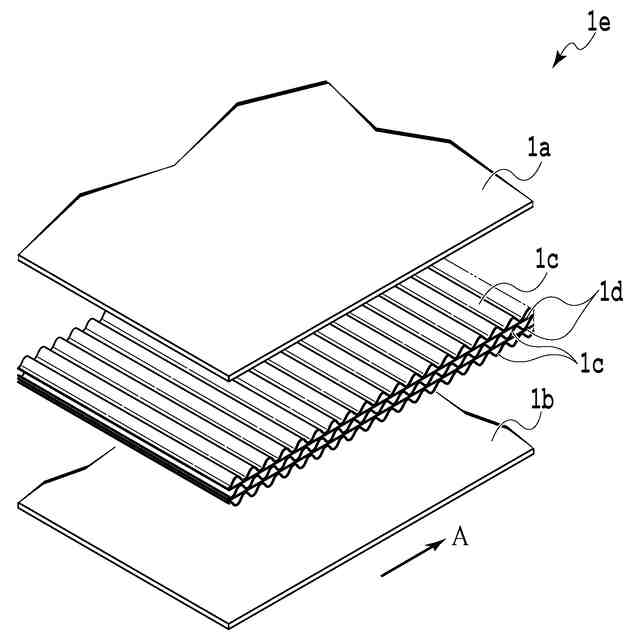

本発明の一実施形態に係る什器の各構成部材の素材である段ボールシートを部分的に分解した斜視図であり、図３（ｂ）のＩＶ－ＩＶ方向断面図である。
本発明の一実施形態に係る什器のＰＯＰ取付部にＰＯＰ板を取り付けた状態を示す全体斜視図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
