特許ウォッチ

公開番号2025177258
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083907
出願日2024-05-23
発明の名称配管支持台
出願人株式会社長谷工コーポレーション
代理人個人,個人
主分類F16L 3/00 20060101AFI20251128BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】屋上の設置位置の上に敷設する配管の高さ調整にかかる手間を削減できる配管支持台を提供する。

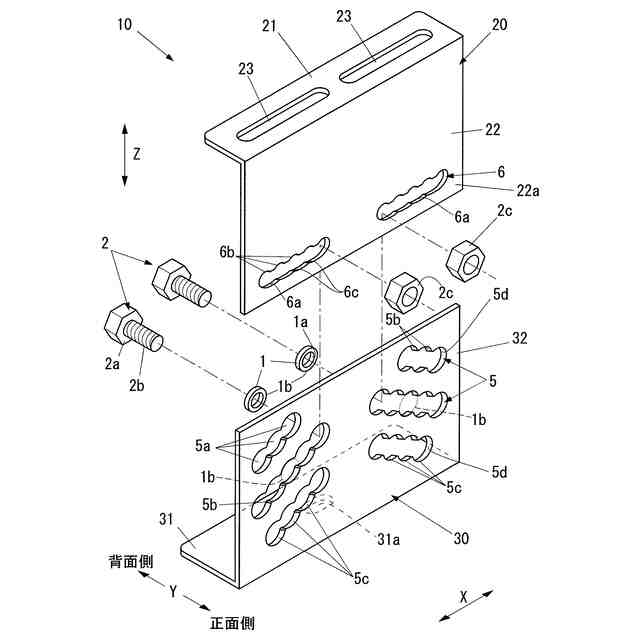

【解決手段】軸部2bを有する締結具2と、軸部を通す軸穴1aを有するずれ防止片1と、上下方向に延在する受側平板部22を有する受材20と、上下方向Zに延在するベース側平板部32を有するベース材30とを備える。締結具は、重ね合わせられた2つの平板部22,32に軸部2bを通して連結する。2つの平板部22,32のうちの一方は連結した複数の位置決め穴5aで形成された連続穴5を有し、他方は軸部を通す通し穴6を有する。連続穴5の最小の幅は、軸部2bの直径よりも大きい。複数の位置決め穴は上下方向に異なる位置に形成され、各位置決め穴は、ずれ防止片1の外周の少なくとも一部が嵌合できるように形成されている。ずれ防止片は、締結具が2つの平板部22,32を連結するときに、軸部2bが軸穴に通った状態で位置決め穴5aに嵌まる。

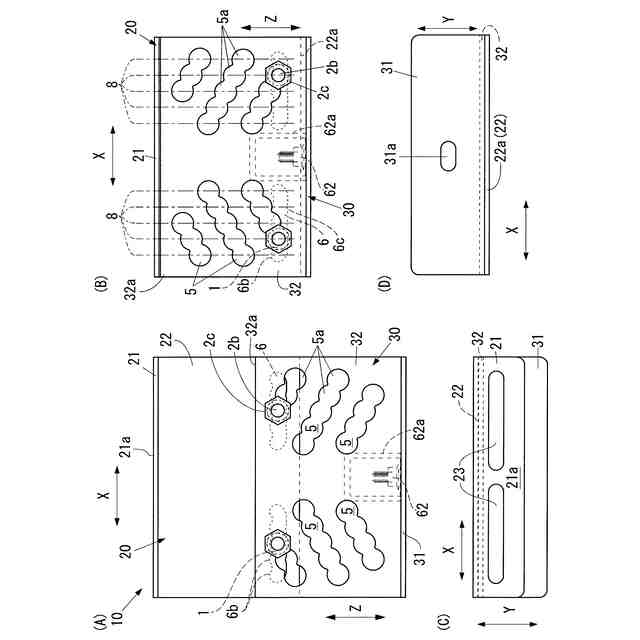

【選択図】図4

特許請求の範囲【請求項１】

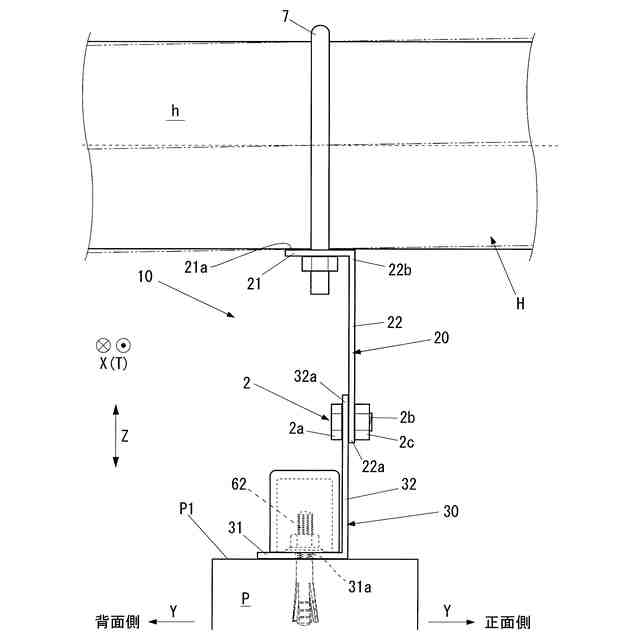

配管を載せる配管支持台であって、
ベース材と、

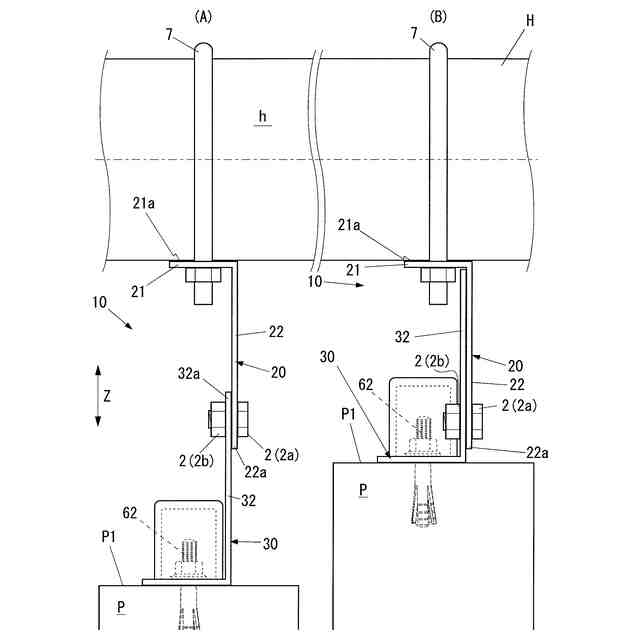

前記ベース材に対して上下方向に異なる位置に取り付け可能な受材と、
前記ベース材と前記受材とを貫通する軸部を有し該ベース材と該受材とを連結する締結具と、
前記軸部を通す軸穴を有するずれ防止片と、を備え、
前記ベース材は、前記上下方向に延在するベース側平板部を有し、
前記受材は、前記上下方向に延在する受側平板部を有し、
前記ベース側平板部と前記受側平板部とは、重ね合わせられた状態で前記軸部を通されることによって前記締結具に連結され、
前記ベース側平板部と前記受側平板部のうちの一方は、連結した複数の穴で形成され前記軸部を通す連続穴を有し、
前記ベース側平板部と前記受側平板部のうちの他方は、前記軸部を通す通し穴を有し、
前記連続穴の最小の幅は、前記軸部の直径よりも大きく、
前記複数の穴は、前記上下方向に異なる位置に形成されており、

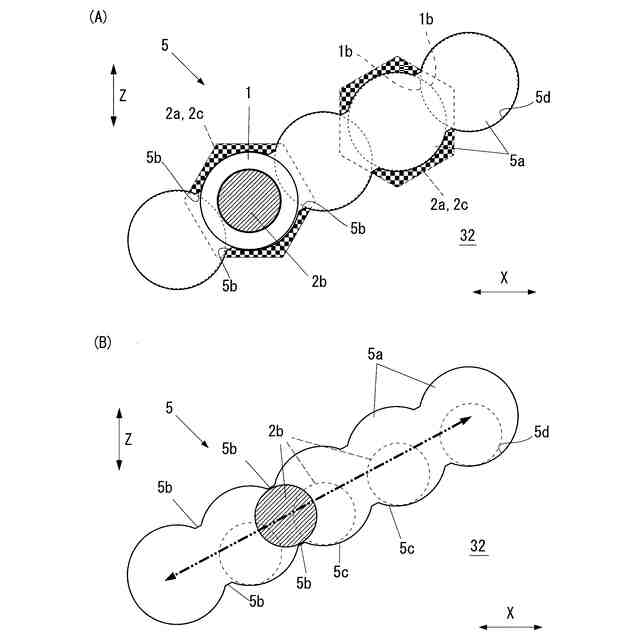

前記複数の穴のそれぞれは、前記ずれ防止片の外周の少なくとも一部が嵌合できるように形成された位置決め穴であり、
前記ずれ防止片は、前記締結具が前記ベース側平板部と前記受側平板部とを連結するときに、前記軸部が前記軸穴に通った状態で前記位置決め穴に嵌まる、配管支持台。
続きを表示（約 1,300 文字）【請求項２】

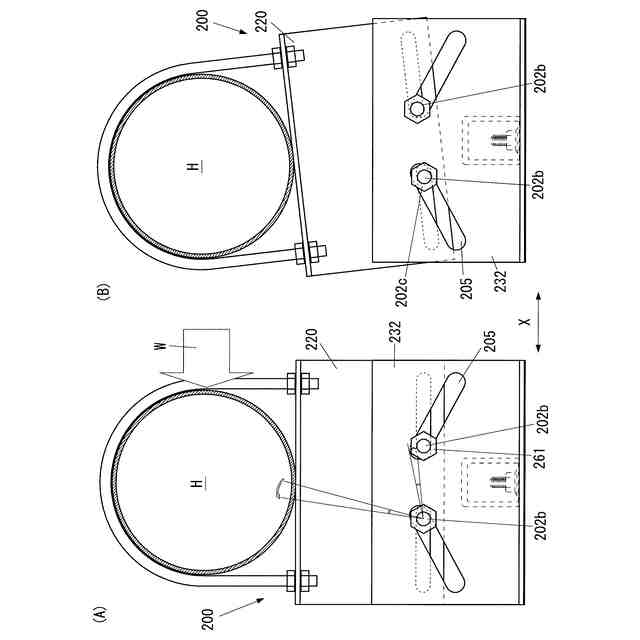

前記連続穴は、前記ベース側平板部と前記受側平板部のうちの前記一方の面内方向に斜めに延び、
前記通し穴は、前記面内方向における横方向に延び、
前記通し穴の幅は、前記軸部が前記横方向に移動可能な大きさである、請求項１に記載の配管支持台。
【請求項３】
前記ベース側平板部と前記受側平板部のうちの前記一方は、前記連続穴を、前記上下方向に間隔を隔てて複数有する、請求項２に記載の配管支持台。
【請求項４】
前記連続穴は、前記配管支持台の側面方向における一方へ向かうほど前記位置決め穴の位置が高くなる第１傾斜部と、前記第１傾斜部より上方又は下方に位置し前記側面方向における他方へ向かうほど前記位置決め穴の位置が高くなる第２傾斜部と、前記第１傾斜部と前記第２傾斜部が連結する屈曲部と、を有し、
前記通し穴は、前記ベース側平板部と前記受側平板部のうちの前記他方の面内方向における横方向に延び、
前記通し穴の幅は、前記軸部が前記横方向に移動可能な大きさである、請求項１に記載の配管支持台。
【請求項５】
前記連続穴は、前記上下方向に異なる位置であって前記配管支持台の側面方向における同じ位置に複数の前記位置決め穴を有し、
前記通し穴は、正面視で正円形である、請求項１に記載の配管支持台。
【請求項６】

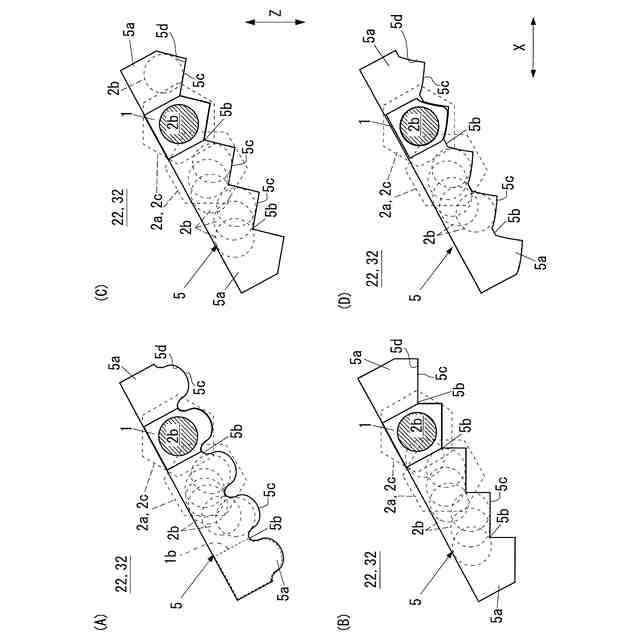

前記連続穴は、前記位置決め穴の下方側の内壁面に、該連続穴に通された前記軸部を置くことができる軸置き部を有する、請求項１～４のうちの何れか一項に記載の配管支持台。
【請求項７】
前記軸置き部は、前記位置決め穴の下方側の内壁面によって形成された円筒面、曲面、水平面、又は斜面を有し、
前記軸置き部が前記円筒面を有する場合、該円筒面は、前記軸部の直径よりも大きな直径によって形成され下方へ湾曲する円筒面であり、
前記軸置き部が前記曲面を有する場合、該曲面は、下方へ窪んで前記軸部の外周面の下端部を下から支持可能な曲面又は該軸部の該外周面が嵌まることができる曲面であり、
前記軸置き部が前記水平面を有する場合、該水平面は、前記軸部の半径よりも長く前記ベース側平板部と前記受側平板部のうちの前記一方の面内方向における水平方向に延びる水平面であり、
又は、前記軸置き部が前記斜面を有する場合、該斜面は、平面又は下方へ湾曲する曲面であり、下側に隣接する前記位置決め穴から離れる方向に下方へ傾斜しながら前記軸部の前記半径よりも長く延びる、請求項６に記載の配管支持台。
【請求項８】
前記連続穴は、前記ベース側平板部に設けられ、
前記通し穴は、前記受側平板部の下端部に設けられる、請求項１に記載の配管支持台。
【請求項９】

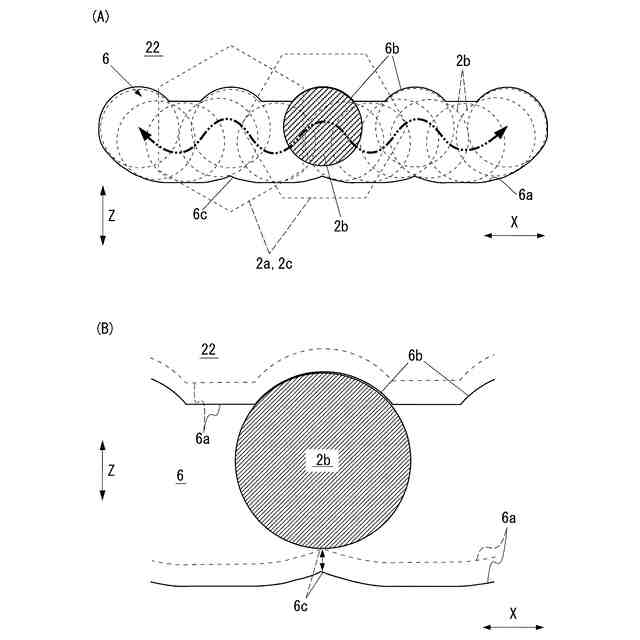

前記通し穴は、その上側の内壁面に、前記軸部の外周面形状に合った軸型凹部を有する、請求項２または請求項４に記載の配管支持台。
【請求項１０】
前記ずれ防止片の厚みは、前記ベース側平板部と前記受側平板部のうちの前記一方の板厚と同じか又は該板厚よりも薄い、請求項１に記載の配管支持台。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、屋上で配管を支持する配管支持台に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
集合住宅等のコンクリート建屋の屋上で行う配管の敷設工事には、コンクリート製の複数の設備基礎の上に、配管を固定する敷設工事がある。屋上に敷設する配管は、給水管、臭突管、連結送水管等といった管径が大きな管である上、１つあたりの配管支持台が担う配管長さが約６ｍと長いため、屋上に設置される配管支持台は、大きな風荷重に抵抗できなければならない。
従来は、断面がコの字形の鋼製の支持架台を設備基礎の上にアンカーで固定し、配管を、その支持架台に直接Ｕボルトで固定していた。このような配管支持台は、例えば特許文献１や２に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－０６５８３８号公報
特開平１０－０６１８３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
図１は、屋上の設備基礎Ｐの上に設置する従来の配管支持台１００についての説明図である。図１（Ａ）は、配管Ｈに勾配がある場合の側面図である。図１（Ｂ）は、スペーサー１０８を支持架台１０３と設備基礎Ｐの間に挿入した場合の側面図である。図１（Ｃ）は、あと施工アンカー１０９の側面図である。あと施工アンカー１０９は、支持架台１０３の下面をコンクリート製の設備基礎Ｐに固定する際に使用する。図１（Ｄ）は、支持架台１０３と配管Ｈの間に、スペーサー１０８を挿入する場合の側面図である。図１（Ｅ）は図１（Ｄ）のＡ－Ａ矢視図である。
またこの図において、Ｈは配管、１００は従来の配管支持台、１０３は支持架台、１０７はＵボルト、１０８はスペーサー、１０９はあと施工アンカー、Ｐはコンクリート製の設備基礎を表している。
【０００５】
配管Ｈに勾配を設ける場合は、配管Ｈを支持する高さを設備基礎Ｐ毎に変えなければならない。そのためには、まず配管Ｈを現場で勾配をもたせて仮固定し、設備基礎Ｐ毎に、支持架台１０３に求める高さを測定し、記録し、設備基礎Ｐ毎に異なる高さの支持架台１０３を一つ一つ特注する。そして支持架台１０３を受け取った後には、再び現場に戻り、仮固定した配管Ｈを取り外し、受け取った支持架台１０３を取り付け、再び勾配をこまめに確認しながら配管Ｈを固定する、という手戻りをしなければならず、二度手間であった。このように、勾配のある配管Ｈを敷設するときには、配管Ｈを仮固定する手間、支持架台１０３として必要となる高さを測定し記録する手間、一つ一つ異なる高さの支持架台１０３を手配する手間等、多くの手間が必要であった。
またコンクリート製の設備基礎Ｐには、天端のレベル精度（高さの精度）に施工誤差が生じる。そのため、配管を水平に敷設する際には、配管Ｈが水平か否かを設備基礎Ｐごとにこまめに水準器で確認しながら配管Ｈの高さを調整しなければならず、スペーサー１０８の種類の選択と取り付けに手間がかかっていた。
【０００６】
具体的には、まず現地で各設備基礎Ｐの高さを計測して必要なスペーサー１０８の高さを算出し、必要な種類のスペーサー１０８を用意する。施工誤差が数ｍｍであれば、図１（Ｂ）に示すように支持架台１０３と設備基礎Ｐの間に挿入するスペーサー１０８で高さ調整できる。この場合、図１（Ｃ）のナット１０９ｂを緩め、支持架台１０３と設備基礎Ｐの間にスペーサー１０８を詰めて支持架台１０３を持ち上げる。
しかし、この方法では、支持架台１０３の下に入れるスペーサー１０８の高さが、あと施工アンカー１０９のネジ部１０９ａの長さに制約される。つまりあと施工アンカー１０９のナット１０９ｂが、ネジ部１０９ａの上端に着くまでの数ｍｍの範囲内でしか、支持架台１０３を持ち上げることができない。
【０００７】
それ以上の高さまで支持架台１０３を持ち上げたい場合には、図１（Ｄ）と図１（Ｅ）のように、配管Ｈと支持架台１０３の間にスペーサー１０８を挿入する。このスペーサー１０８は、配管Ｈの側面に沿う窪みを有しており、その窪みに配管Ｈを嵌めて配管Ｈを安定させるものである。
したがって配管Ｈを敷設する際には、設備基礎Ｐ毎の測定値から、どの種類のスペーサー１０８がいくつ必要となるかを見極め、発注する手間が必要であった。
【０００８】
次いで、用意した各種のスペーサー１０８を、支持架台１０３の上や下に挿入して配管Ｈの高さを調整する。その際、水準器で配管Ｈのレベル（水平状態）を何度も確認しながら微調整しなければならない。このように、配管Ｈを水平に敷設する工事も、非常に手間がかかっていた。
したがって配管Ｈの敷設工事は、水平に敷設する場合でも、勾配を設ける場合も、いずれも非常に手間がかかっていた。そのため配管Ｈの敷設工事は、労務費が高いことに起因して、施工費用が高かった。
【０００９】
本発明は上述した問題点を解決するために創案されたものである。すなわち本発明の目的は、屋上の設置位置の上に敷設する配管の高さ調整にかかる手間を削減できる配管支持台を提供することにある。
【課題を解決するための手段】
【００１０】
本発明によれば、配管を載せる配管支持台であって、
ベース材と、
前記ベース材に対して上下方向に異なる位置に取り付け可能な受材と、
前記ベース材と前記受材とを貫通する軸部を有し該ベース材と該受材とを連結する締結具と、
前記軸部を通す軸穴を有するずれ防止片と、を備え、
前記ベース材は、前記上下方向に延在するベース側平板部を有し、
前記受材は、前記上下方向に延在する受側平板部を有し、
前記ベース側平板部と前記受側平板部とは、重ね合わせられた状態で前記軸部を通されることによって前記締結具に連結され、
前記ベース側平板部と前記受側平板部のうちの一方は、連結した複数の穴で形成され前記軸部を通す連続穴を有し、
前記ベース側平板部と前記受側平板部のうちの他方は、前記軸部を通す通し穴を有し、
前記連続穴の最小の幅は、前記軸部の直径よりも大きく、
前記複数の穴は、前記上下方向に異なる位置に形成されており、
前記複数の穴のそれぞれは、前記ずれ防止片の外周の少なくとも一部が嵌合できるように形成された位置決め穴であり、
前記ずれ防止片は、前記締結具が前記ベース側平板部と前記受側平板部とを連結するときに、前記軸部が前記軸穴に通った状態で前記位置決め穴に嵌まる、配管支持台が提供される。
【発明の効果】
（【００１１】以降は省略されています）
