公開番号2025176766
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083062
出願日2024-05-22
発明の名称車載機器用収納体
出願人株式会社ニフコ
代理人個人
主分類B60R 11/02 20060101AFI20251128BHJP(車両一般)
要約【課題】カバーが車載機器を覆った状態を、カバーとブラケットとの嵌合性に依存することなく、安定的に維持可能とする。

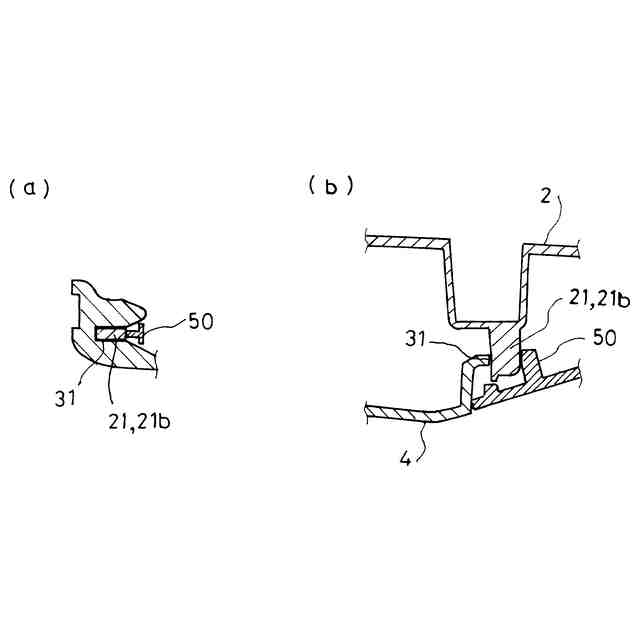

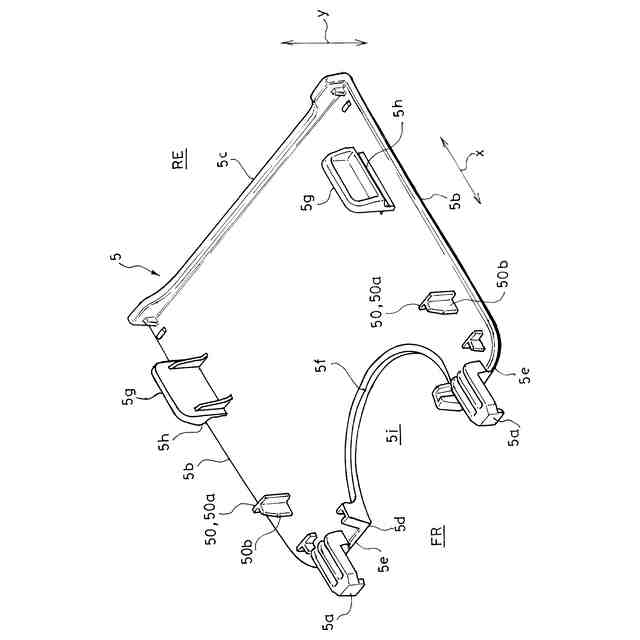

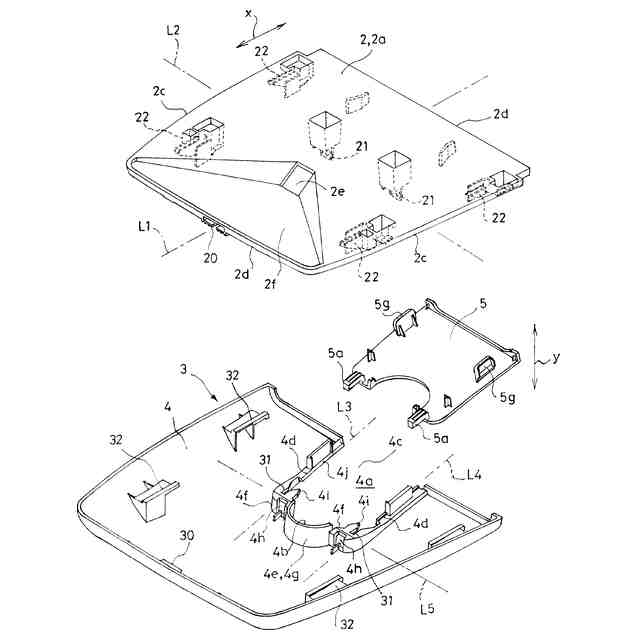

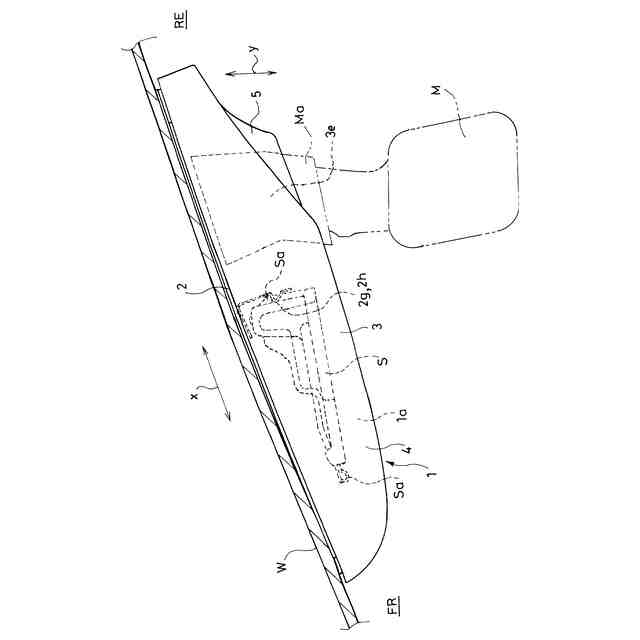

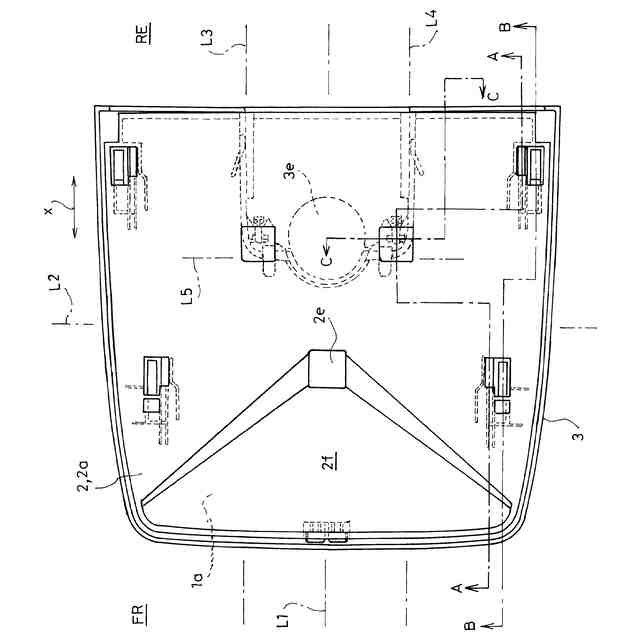

【解決手段】カバー3は、ブラケット2に対し第1方向xに沿った第1往動操作により取り付け可能で、かつ、第1復動操作により取り外し可能に構成された第1カバー体4と、第1カバー体4に対し第1方向xに交叉する第2方向yに沿った第2往動操作により取り付け可能で、かつ、第2復動操作により取り外し可能に構成された第2カバー体と5から構成されている。第1カバー体4には、ブラケット2に形成された被受容部21を第1往動操作の終了位置において受容・保持する受容部31を備えさせている。第2カバー体5を第1カバー体4に取り付けた状態において、受容部31からの被受容部21の抜け出しを阻止する。
【選択図】図19
特許請求の範囲【請求項１】
車体側に取り付けられて車載機器を保持するブラケットと、
前記ブラケットに組み合わされて前記ブラケットとの間に前記車載機器の収容空間を形成させるカバーとからなる、車載機器用収納体であって、
前記カバーは、
前記ブラケットに対し第１方向に沿った第１往動操作により取り付け可能で、かつ、前記第１往動操作と逆向きの第１復動操作により前記ブラケットから取り外し可能に構成された第１カバー体と、
前記第１カバー体に対し前記第１方向に交叉する第２方向に沿った第２往動操作により取り付け可能で、かつ、前記第２往動操作と逆向きの第２復動操作により前記第１カバー体から取り外し可能に構成された第２カバー体とから構成されており、

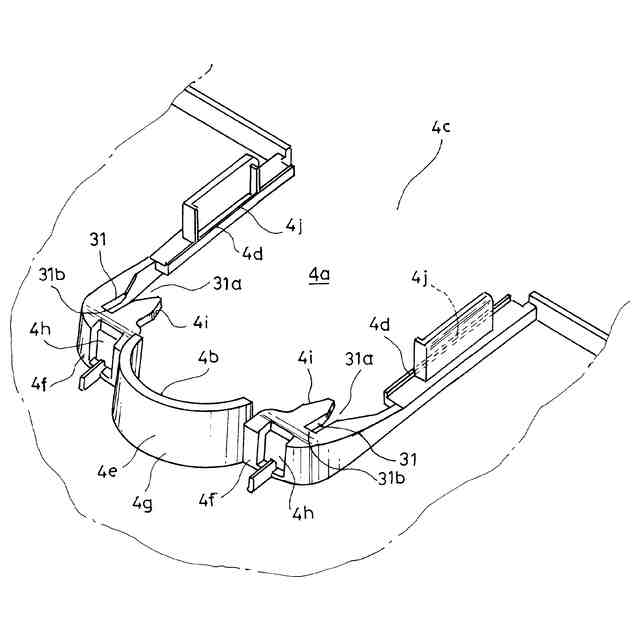

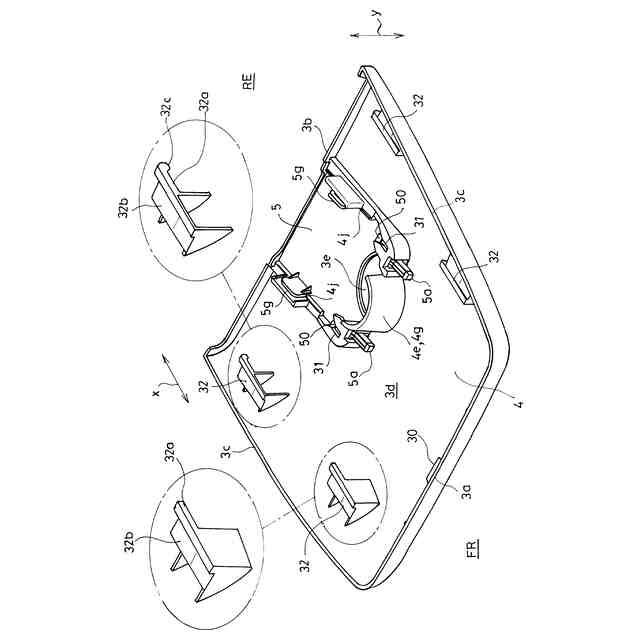

前記第１カバー体には、前記ブラケットに形成された被受容部を前記第１往動操作により受容する受容部を備えさせており、
前記第２カバー体を前記第１カバー体に取り付けた状態において、前記受容部からの前記被受容部の抜け出しを阻止するようにしてなる、車載機器用収納体。
続きを表示（約 1,400 文字）【請求項２】
車体側に取り付けられて車載機器を保持するブラケットと、
前記ブラケットに組み合わされて前記ブラケットとの間に前記車載機器の収容空間を形成させるカバーとからなる、車載機器用収納体であって、
前記ブラケットに対し第１方向に沿った第１往動操作により取り付け可能で、かつ、前記第１往動操作と逆向きの第１復動操作により前記ブラケットから取り外し可能に構成された第１カバー体と、
前記第１カバー体に対し前記第１方向に交叉する第２方向に沿った第２往動操作により取り付け可能で、かつ、前記第２往動操作と逆向きの第２復動操作により前記第１カバー体から取り外し可能に構成された第２カバー体とから構成されており、

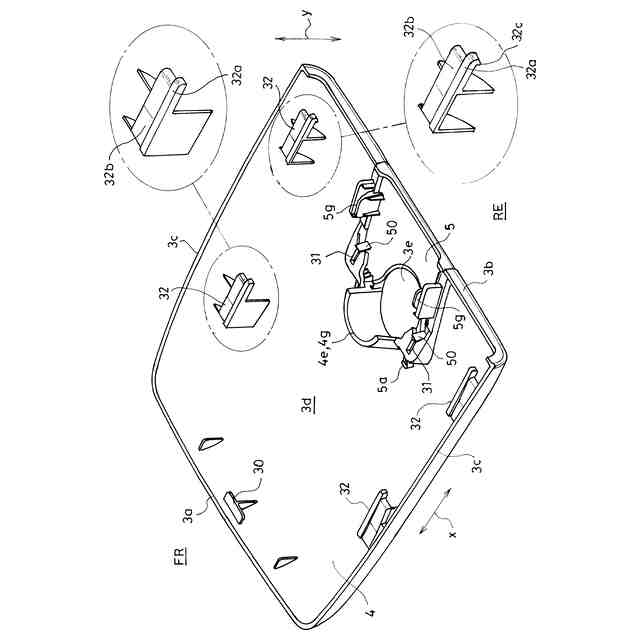

前記第１カバー体には、前記ブラケットに形成された被受容部を前記第１往動操作により受容する受容部を備えさせており、
前記第２カバー体には、前記第２往動操作の終了位置において前記受容部との間で前記被受容部を前記第１方向において挟む規制部を備えさせてなる、車載機器用収納体。
【請求項３】

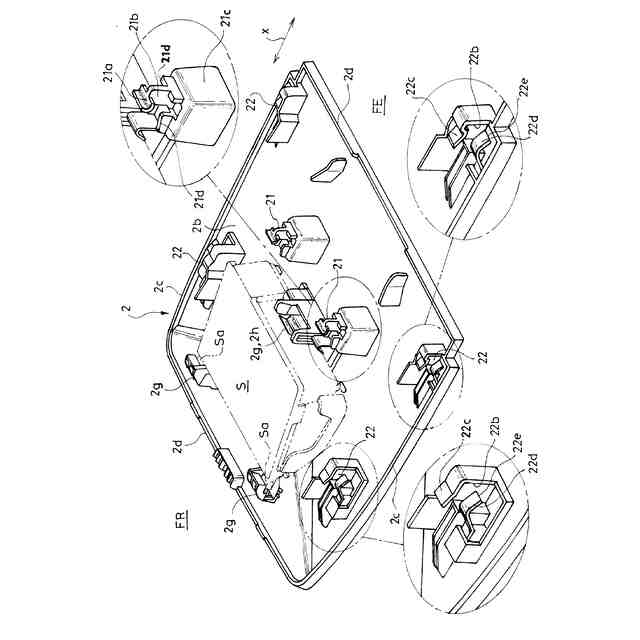

前記被受容部を、頭部と頸部とを有し、この頸部を前記受容部に受容させるように構成させてなる、請求項２に記載の車載機器用収納体。
【請求項４】
前記第１カバー体における前記受容部の形成位置とは異なる位置に、前記第１往動操作の終了位置において、前記ブラケットの嵌合部に嵌合される一又は二以上の被嵌合部を備えさせてなる、請求項２に記載の車載機器用収納体。
【請求項５】
前記第１カバー体における前記受容部の形成位置とは異なる位置に、前記第１往動操作の過程で、前記ブラケットの嵌合部にこの嵌合部側の弾性変形によって受容される一又は二以上の被嵌合部を備えさせてなる、請求項２に記載の車載機器用収納体。
【請求項６】

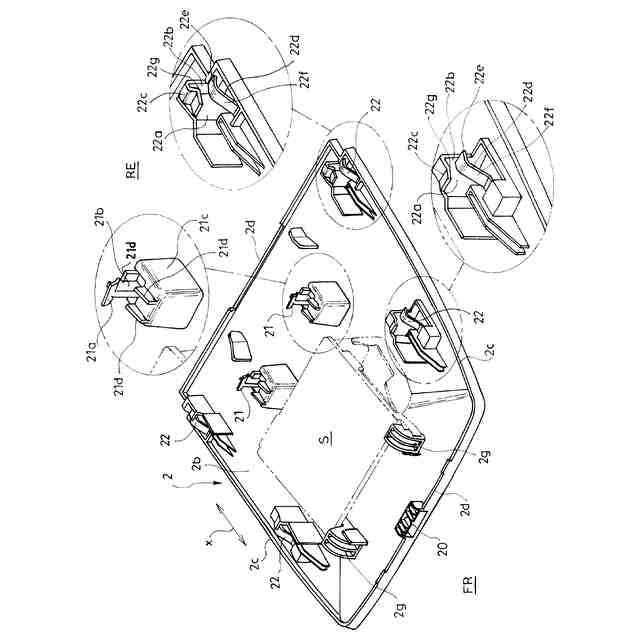

前記嵌合部は、前記第１往動操作の過程において、前記被嵌合部の一側部に接する押さえ片と、前記被嵌合部における前記一側部と反対の他側部に接する弾性片とを備えており、前記弾性片の弾性変形によって前記第１往動操作の過程で前記被嵌合部を受容するようにしてなる、請求項５に記載の車載機器用収納体。
【請求項７】
前記被嵌合部に、前記第１往動操作の終了位置における前記嵌合部の弾性復帰によって前記第１復動操作に所定の抵抗を生じさせるように前記嵌合部側に係合される係合部を形成させてなる、請求項５に記載の車載機器用収納体。
【請求項８】
前記ブラケットに、前記嵌合部の側方にあって、前記第１往動操作の終了位置において前記嵌合部から前記被嵌合部を抜け出させる向きの前記嵌合部の弾性変形を抑制する抑制部を形成させてなる、請求項５に記載の車載機器用収納体。
【請求項９】
前記カバー体を前記第１方向に直交する向きにおいて二分する前記第１方向に沿った仮想の中心線を挟んだ両側にそれぞれ、前記受容部を備えさせてなる、請求項１～請求項８のいずれか１項に記載の車載機器用収納体。
【請求項１０】
前記第２カバー体に、前記ブラケットに一端を固定されて垂下されるステーに支持されて前記カバー下に位置づけられるバックミラーにおける前記ステーの通過部を形成させてなる、請求項１～請求項８のいずれか１項に記載の車載機器用収納体。

発明の詳細な説明【技術分野】
【０００１】
この発明は、車載カメラなどの車載機器を車体側に保持させるために用いられる車載機器用収納体の改良に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
カメラ本体を車両に固定するブラケットに設けられた被係止部に対する係止部を備えたカバー本体と、このカバー本体に係合可能に組み合わされたスライド部とを備えたカバーとして、特許文献１に示されるものがある。
【０００３】
特許文献１のものでは、カバー本体はブラケットに斜め前方下側から斜め後方上側方向に向けたスライド移動により前記被係止部に前記係止部を挿入して取り付けられる（特許文献１の段落番号００４５）。
また、特許文献１のものでは、この後、スライド部を後方に移動させ、スライド部をカバー本体に本止めさせると共に、スライド部をブラケットに嵌合させることで、カバーを車載カメラを覆う位置に保持するようにしている（特許文献１の段落番号００４５、００４６）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－３４２３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１のものでは、カバー本体及びスライド部はいずれも後方に向けた移動によりブラケットに嵌合する。カバーを車載カメラを覆う位置に安定的に保持させるためには、前記嵌合の嵌合性を高めることとなるが、単純にかかる嵌合性を高めてしまうと、カバーの取り付け、及び、取り外しに要する力が過大となりやすく、これらの作業性を低下させる一因となる。
この発明が解決しようとする主たる問題点は、この種の車載機器用の収納体において、これを構成するカバーが車載機器を覆った状態を、かかるカバーと車載機器を保持するブラケットとの嵌合性に依存することなく、安定的に維持可能とする新たな構造を提供する点にある。
【課題を解決するための手段】
【０００６】
前記課題を達成するために、この発明にあっては、第一の観点から、車載機器用収納体を、
車体側に取り付けられて車載機器を保持するブラケットと、
前記ブラケットに組み合わされて前記ブラケットとの間に前記車載機器の収容空間を形成させるカバーとからなる、車載機器用収納体であって、
前記カバーは、
前記ブラケットに対し第１方向に沿った第１往動操作により取り付け可能で、かつ、前記第１往動操作と逆向きの第１復動操作により前記ブラケットから取り外し可能に構成された第１カバー体と、
前記第１カバー体に対し前記第１方向に交叉する第２方向に沿った第２往動操作により取り付け可能で、かつ、前記第２往動操作と逆向きの第２復動操作により前記第１カバー体から取り外し可能に構成された第２カバー体とから構成されており、
前記第１カバー体には、前記ブラケットに形成された被受容部を前記第１往動操作により受容する受容部を備えさせており、
前記第２カバー体を前記第１カバー体に取り付けた状態において、前記受容部からの前記被受容部の抜け出しを阻止するようにしてなる、ものとした。
【０００７】
ブラケットに対し第１カバー体は第１方向に沿った第１往動操作により取り付けられ、第１復動操作により取り外し可能となるが、第２カバー体は第１カバー体に第１方向に交叉する第２方向に沿った第２往動操作により取り付けられ第２復動操作により取り外し可能となっていることから、第１方向に沿った力が単純に作用されても、第２カバー体は第１カバー体から外れ難く、したがって、第１カバー体とブラケットとの組み合わせ状態は取り付け時に第１カバー体とブラケット体とが簡単に分離しないように両者が嵌まり合う箇所での嵌合性を高めなくても安定的に維持される。ブラケットからカバーを取り外すときは、第１カバー体から第２カバー体を第２復動操作により取り外した状態から、第１カバー体を第１復動操作することでなされるが、取り付け時に第１カバー体とブラケット体とが嵌まり合う箇所での嵌合性を高めなくても良いことから、第１復動操作に過大な力を作用させる必要がなく、ブラケットからのカバーの取り外しは第１カバー体からの第２カバー体の取り外しを契機としてスムースに行える。
【０００８】
また、前記課題を達成するために、この発明にあっては、第二の観点から、車載機器用収納体を、
車体側に取り付けられて車載機器を保持するブラケットと、
前記ブラケットに組み合わされて前記ブラケットとの間に前記車載機器の収容空間を形成させるカバーとからなる、車載機器用収納体であって、
前記ブラケットに対し第１方向に沿った第１往動操作により取り付け可能で、かつ、前記第１往動操作と逆向きの第１復動操作により前記ブラケットから取り外し可能に構成された第１カバー体と、
前記第１カバー体に対し前記第１方向に交叉する第２方向に沿った第２往動操作により取り付け可能で、かつ、前記第２往動操作と逆向きの第２復動操作により前記第１カバー体から取り外し可能に構成された第２カバー体とから構成されており、
前記第１カバー体には、前記ブラケットに形成された被受容部を前記第１往動操作により受容する受容部を備えさせており、
前記第２カバー体には、前記第２往動操作の終了位置において前記受容部との間で前記被受容部を前記第１方向において挟む規制部を備えさせてなる、ものとした。
【０００９】
前記被受容部を、頭部と頸部とを有し、この頸部を前記受容部に受容させるように構成させることが、この発明の態様の一つとされる。
【００１０】
また、前記第１カバー体における前記受容部の形成位置とは異なる位置に、前記第１往動操作の終了位置において、前記ブラケットの嵌合部に嵌合される一又は二以上の被嵌合部を備えさせることが、この発明の態様の一つとされる。
（【００１１】以降は省略されています）
