公開番号2025176701
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2025083056
出願日2025-05-19
発明の名称プラズマ処理装置用シリコン電極板とその製造方法
出願人三菱マテリアル株式会社
代理人個人
主分類H01L 21/3065 20060101AFI20251127BHJP(基本的電気素子)
要約【課題】プラズマ処理装置用シリコン電極板を提供する。
【解決手段】第一面301からこの第一面301とは反対に位置する第二面302まで板厚方向D1に貫通した複数のスリット状のガス流路11を、シリコン電極板の板中央部と外周部と中間部とにそれぞれ備え、ガス流路11は、第一面301の入口111から第二面302の出口112までの深さCをスリット幅Aで割ったアスペクト比が10以上80以下に形成されていると共に、一つのガス流路11の入口111と出口112の直線状の長縁と円弧状の短縁とに形成された幅0.1mm以上のチッピングの総数の平均値n1が3個以下である(n1≦3)ことを特徴とする。
【選択図】図5
特許請求の範囲【請求項１】
シリコンにより相互に平行な円形の第一面及び第二面を有する板状に形成され、前記第一面から該第一面とは反対に位置する第二面まで板厚方向に貫通したガス流路を、平面中心寄りと周縁寄りとにそれぞれ平面中心まわり四つ以上の異なる角度位置に備え、

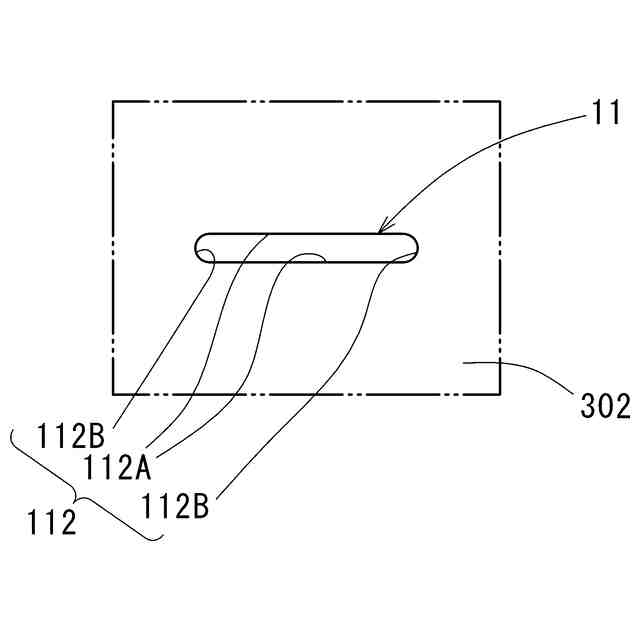

前記ガス流路における少なくとも前記第二面の出口に開口する部分が、前記第二面の面方向に沿う相互に平行な一対の長縁とこれら長縁の端どうしをつなぐ円弧状の短縁とからなる開口端を有するスリット状流路に形成され、
前記スリット状流路は、前記出口からの深さＣを前記長縁どうしの間隔であるスリット幅Ａで割ったアスペクト比（Ｃ／Ａ）が１０以上８０以下に形成されていると共に、前記ガス流路の前記出口における前記開口端に形成された幅０．１ｍｍ以上のチッピングの総数の平均値ｎ１が、１個の前記スリット状流路につき３個以下である（ｎ１≦３）ことを特徴とする、プラズマ処理装置用シリコン電極板。
続きを表示（約 1,900 文字）【請求項２】
前記ガス流路は、前記スリット状流路における前記短縁で分割して作製される二つの粗さ確認用流路分割片のうち、任意の一方を選択し、選択した前記粗さ確認用流路分割片に含まれる前記長縁から延びる第一壁面部において、板厚方向に測定した算術平均粗さＲａの平均値ｍ１が３．２μｍ以下であることを特徴とする、請求項１に記載のプラズマ処理装置用シリコン電極板。
【請求項３】
前記ガス流路は、前記長縁で分割して作製される二つの流路分割片のうち、任意の一方を選択し、選択した前記流路分割片に含まれる二つの前記長縁から延びる第一壁面部の断面それぞれで、前記出口から深さ１ｍｍ、２ｍｍ及び３ｍｍの箇所を中心に半径０．３ｍｍの６視野の観察で、該６視野に含まれる長さ０．０５ｍｍ以上のクラックの総数ｎ２が１個以下であることを特徴とする、請求項１に記載のプラズマ処理装置用シリコン電極板。
【請求項４】
前記スリット状流路が前記ガス流路の全長にわたって形成されており、前記ガス流路における前記第一面の入口の長縁どうしの間隔をａ１、前記出口の長縁どうしの間隔をａ２とし、前記入口の前記短縁どうしの最大の間隔をｂ１、前記出口の前記短縁どうしの最大の間隔をｂ２としたときに、
前記ガス流路は、下記の式（１）の比率ｒ１と、下記の式（２）の比率ｒ２とが０．０１以下であることを特徴とする、請求項１に記載のプラズマ処理装置用シリコン電極板。
TIFF
2025176701000007.tif
28
170
ここで、ａ１は前記入口の前記長縁の最小の間隔であり、ａ２は前記出口の前記長縁の最小の間隔であり、ｂ１は前記入口の前記短縁の最大の間隔であり、ｂ２は前記出口の前記短縁の最大の間隔である。
【請求項５】
前記スリット状流路は前記板厚方向に対して傾斜していることを特徴とする、請求項１に記載のプラズマ処理装置用シリコン電極板。
【請求項６】
前記出口における前記長縁どうしの間隔と前記短縁に沿う仮想円の直径との差が０．０５ｍｍ以下であることを特徴とする、請求項１に記載のプラズマ処理装置用シリコン電極板。
【請求項７】
前記ガス流路は、板厚方向の途中位置で屈曲部により屈曲しており、前記スリット状流路は、少なくとも前記屈曲部から前記出口まで形成されていることを特徴とする、請求項１に記載のプラズマ処理装置用シリコン電極板。
【請求項８】
前記ガス流路は、前記スリット状流路と、前記第一面の入口に開口し前記スリット状流路に接続し、該スリット状流路の横断面とは異なる横断面を有する入口側流路とからなることを特徴とする、請求項１に記載のプラズマ処理装置用シリコン電極板。
【請求項９】
シリコン製で円板状の素地板に円形の第一加工面から該第一加工面とは反対に位置する第二加工面まで板厚方向に延びる複数の貫通孔を形成する貫通孔形成工程と、
前記貫通孔形成工程を経た前記素地板を、エッチング液に浸漬してエッチングするエッチング工程と、
前記エッチング工程を経た前記素地板の前記第一加工面と前記第二加工面の仕上げを行う仕上工程と、備え、
前記貫通孔形成工程は、
前記貫通孔における少なくとも前記第二加工面に開口する部分を前記第二加工面の面方向に沿う相互に平行な一対の長縁とこれら長縁の端どうしをつなぐ円弧状の短縁とからなる開口端を有するスリット孔に形成するスリット孔形成工程を有し、
前記スリット孔形成工程は、
前記第二加工面から丸孔を二つ以上形成する丸孔形成工程と、
側面刃を有する回転工具を前記二つ以上の丸孔を繋ぐ方向に横送りして両方の丸孔を繋ぐ溝を形成する溝加工工程と、を備えていることを特徴とする、プラズマ処理装置用シリコン電極板の製造方法。
【請求項１０】
前記スリット孔を前記貫通孔の全長にわたって形成するとともに、前記スリット孔形成工程は、前記丸孔形成工程と前記溝加工工程とに代えて、
前記第一加工面から前記第二加工面まで貫通するワイヤ挿通用の貫通部を形成するワイヤ用貫通工程と、
前記貫通部に放電用ワイヤを通し、さらに該放電用ワイヤを放電させて前記素地板と前記放電用ワイヤとを該素地板の面方向に相対移動することにより前記スリット孔を形成する放電加工工程と、を備えていることを特徴とする、請求項９に記載のプラズマ処理装置用シリコン電極板の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明はプラズマ処理装置用シリコン電極板とその製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
プラズマエッチングなどのプラズマ処理装置用のシリコン電極板はプラズマ処理用のガスが流れるガス流路を備えており、このガス流路の内部でガスの圧力が上がると、異常放電が発生する。この異常放電の対策として、特許文献１に開示の電極板のガス流路は、板厚方向に延びた複数のガス穴と、これらのガス穴の下流に設けられたスリット状のガス溝とからなり、ガス溝によってガス圧の高まりを抑えている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１１７７１１号公報段落００６０～００６２、図５
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、プラズマ処理装置においては、ウェハの加工速度や加工精度を向上するために、印加する高周波の出力が飛躍的に増加している。そのため消耗材であるシリコン電極板は寿命向上のために、厚くする要望がある。一方でスリット状のガス流路では、そのスリット幅は放電抑制のために広げることができず、スリット幅とガス流路の深さとのアスペクト比（＝深さ／スリット幅）は増加傾向にある。
【０００５】
特許文献１では、スリット状のガス溝の形成をレーザ加工やカッター加工で行うとしているが、シリコンは典型的な脆性材であり、カッターを用いてシリコン板に高アスペクト比のスリット状のガス溝を形成することは非常に難しいものである。作製したシリコン電極板のガス流路に加工ダメージが多く残っていると、異常放電やパーティクル発生の原因となり、プラズマ処理を好適に行うことができない。また一般にレーザ加工は加工深度が深い（５ｍｍ以上）と深さ方向の加工制御が難しいことから、スリット形状を安定して形成することも困難であり、ガス流路の内部には粗い箇所が形成されてしまう。
【０００６】
そこで本発明は上記課題に鑑みて、プラズマ処理装置用シリコン電極板とその製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明のプラズマ処理装置用シリコン電極板は、シリコンにより相互に平行な円形の第一面及び第二面を有する板状に形成され、前記第一面から該第一面とは反対に位置する前記第二面まで板厚方向に貫通したガス流路を、前記シリコン電極板の平面中心寄りと周縁寄りとにそれぞれ平面中心まわり四つ以上の異なる角度位置に備え、前記ガス流路における少なくとも前記第二面の出口に開口する部分が、前記第二面の面方向に沿う相互に平行な一対の長縁とこれら長縁の端どうしをつなぐ円弧状の短縁とからなる開口端を有するスリット状流路に形成され、前記スリット状流路は、前記出口からの深さＣを前記長縁どうしの間隔であるスリット幅Ａで割ったアスペクト比（Ｃ／Ａ）が１０以上８０以下に形成されていると共に、前記ガス流路の前記出口における前記開口端に形成された幅０．１ｍｍ以上のチッピングの総数の平均値ｎ１が、１個のスリット状流路につき３個以下である（ｎ１≦３）。
【０００８】
チッピング確認方法：前記シリコン電極板の中心寄りの複数の前記ガス流路から前記四つの位置から一つずつ前記ガス流路を選択して中央選択流路とし、前記シリコン電極板の周縁寄りの複数の前記ガス流路から前記四つの位置から一つずつ前記ガス流路を選択して外周選択流路とし、前記中央選択流路それぞれの前記出口を観察して前記チッピングの総数ｎ１１１，ｎ１１２，ｎ１１３，ｎ１１４を特定し、前記外周選択流路それぞれの前記出口を観察して前記チッピングの総数ｎ１２１，ｎ１２２，ｎ１２３，ｎ１２４を特定し、前記中央選択流路の前記チッピングの総数ｎ１１１，ｎ１１２，ｎ１１３，ｎ１１４と前記外周選択流路の前記チッピングの総数ｎ１２１，ｎ１２２，ｎ１２３，ｎ１２４の平均値を、前記一つの前記ガス流路の前記チッピングの前記総数の平均値ｎ１とする。
【０００９】
［スリット幅Ａ］
ガス流路の前記出口の長縁どうしの間隔の平均値をスリット幅Ａとする。
【００１０】
［アスペクト比］
アスペクト比が１０以上８０以下であることで、ガス流路内で異常放電の発生を防止することができ、またシリコン電極板を長期に使用できる。アスペクト比は、好ましくは２０以上６０以下である。アスペクト比が１０未満であるとガス流路のスリット幅Ａが大きい、またはガス流路の深さＣが小さいことにより異常放電が発生し、８０を超えるとガス流れが悪くなることでガス流路内の圧力が高まり異常放電が発生する。
（【００１１】以降は省略されています）
