特許ウォッチ

公開番号2025176415
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082566
出願日2024-05-21
発明の名称加圧水型原子力発電プラントの一次冷却水の処理方法及び浄化装置
出願人室町ケミカル株式会社
代理人個人,個人
主分類G21F 9/12 20060101AFI20251127BHJP(核物理;核工学)
要約【課題】加圧水型原子力発電プラントにおける高濃度ホウ素を含む一次冷却水のフッ素濃度を低減させる一次冷却水の処理方法を提供する。
【解決手段】加圧水型原子力発電プラントの一次系水浄化設備におけるホウ酸を含有する一次冷却水を、フッ素吸着材を含む浄化装置に供給し、前記一次冷却水中のフッ化物イオンを吸着除去して、フッ素濃度が低減された処理水を生じさせる加圧水型原子力発電プラントの一次冷却水の処理方法。

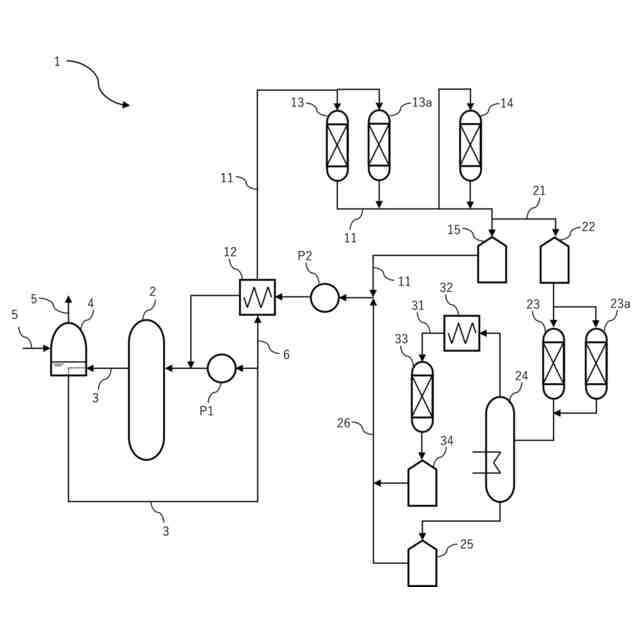

【選択図】図1
特許請求の範囲【請求項１】
加圧水型原子力発電プラントの一次系水浄化設備におけるホウ酸を含有する一次冷却水を、フッ素吸着材を含む浄化装置に供給し、前記一次冷却水中のフッ化物イオンを吸着除去して、フッ素濃度が低減された処理水を生じさせることを特徴とする加圧水型原子力発電プラントの一次冷却水の処理方法。
続きを表示（約 930 文字）【請求項２】
前記浄化装置から排出される前記処理水のフッ素濃度が０．１５ｐｐｍ以下である請求項１に記載の一次冷却水の処理方法。
【請求項３】
処理対象の一次冷却水のホウ酸濃度が、ホウ素換算濃度で５０ｐｐｍ以上である請求項１に記載の一次冷却水の処理方法。
【請求項４】
前記フッ素吸着材が、以下の吸着材（Ａ）及び/又は吸着材（Ｂ）である請求項１に記載の一次冷却水の処理方法。
吸着材（Ａ）：含水希土類元素水酸化物とバインダー樹脂とを含む吸着材
吸着材（Ｂ）：多価カチオン性金属イオンが固定化されたキレート樹脂又はカチオン交換樹脂からなる吸着材
【請求項５】
吸着材（Ａ）における含水希土類元素水酸化物が、水酸化セリウム（ＩＶ）・ｎ水和物（Ｃｅ(ＯＨ)
4
・ｎＨ
2
Ｏ）である請求項４に記載の一次冷却水の処理方法。
【請求項６】
吸着材（Ｂ）において、多価カチオン性金属イオンを構成する金属元素が、ジルコニウム、アルミニウム及びカルシウムから選択される１種以上である請求項４に記載の一次冷却水の処理方法。
【請求項７】
処理対象の一次冷却水のリチウム濃度が、０．２ｐｐｍ以上２．２ｐｐｍ以下である請求項１に記載の一次冷却水の処理方法。
【請求項８】
前記浄化装置が、前記一次系水浄化設備における化学体積制御系統、ホウ酸回収系統、使用済燃料ピット水浄化冷却系統の少なくとも一箇所に設置されている請求項１に記載の一次冷却水の処理方法。
【請求項９】
前記浄化装置が、前記一次系水浄化設備におけるイオン交換樹脂を用いた既設の浄化装置であって、
前記フッ素吸着材を、前記既設の浄化装置のイオン交換樹脂と混合、樹脂層上部に積層、又は樹脂層下部に積層する、請求項８に記載の一次冷却水の処理方法。
【請求項１０】
加圧水型原子力発電プラントの一次系水浄化設備におけるホウ酸を含有する一次冷却水の浄化装置であって、一次冷却水中のフッ化物イオンを吸着するフッ素吸着材を含む浄化装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、加圧水型原子力発電プラントの一次冷却水からフッ素を除去する一次冷却水の処理方法及びこれに使用される浄化装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
加圧水型原子力発電プラント（ＰＷＲ）は、原子炉で一次冷却水を加熱して蒸気発生器へ供給し、蒸気発生器で二次冷却水を加熱して蒸気に変換しタービンへ供給する発電形式のプラントであり、原子炉を有する一次系ラインと、蒸気発生器において発生した水蒸気を用いてタービンを駆動することにより発電する二次系ラインとを有する。
【０００３】
ＰＷＲの一次冷却水には、原子炉の反応度を制御し、プラントを安定的に運転するために中性子吸収能が高いホウ酸がケミカルシムとして添加されている。また、ホウ酸で低下したｐＨを適切なｐＨに調整し、腐食を防止する目的のためにｐＨ調整剤として水酸化リチウムが添加されている（例えば、非特許文献１参照）。
【先行技術文献】
【非特許文献】
【０００４】
日本原子力学会和文論文誌，Vol.11, No.1, p.77～90 (2012)
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ＰＷＲの一次冷却系において、構成材料や燃料の健全性維持、被曝低減を目的として一次冷却水を浄化するために一次冷却水の一部を原子炉格納容器の外部に導き出して処理する一次系水浄化設備が設置されている。一次系水浄化設備としては、カチオン交換樹脂とアニオン交換樹脂が充填された浄化装置（脱塩装置）が用いられている。
一方、ＰＷＲの一次冷却系は、一次冷却水中のホウ酸や水酸化リチウムの濃度を適切に管理することが求められる。ＰＷＲの一次冷却水では、ホウ酸や水酸化リチウム等が添加され、フッ化物イオン等の極微量の不純物が含まれている。

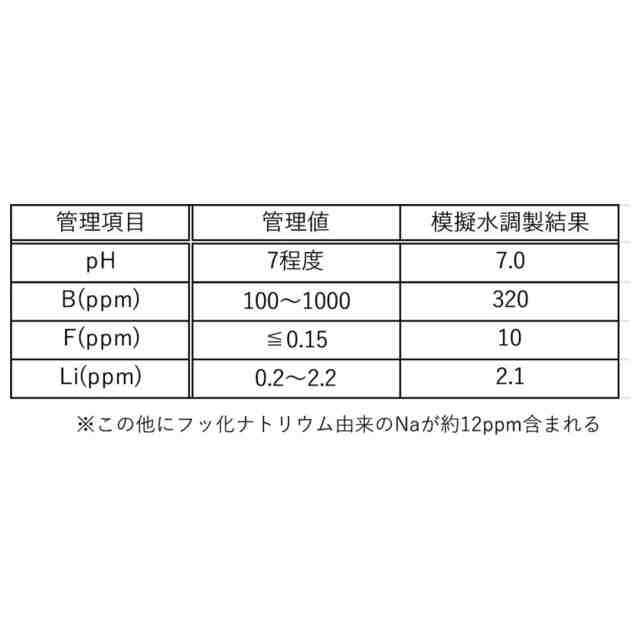

この不純物を浄化するためにイオン交換樹脂が用いられているが、使用されているアニオン交換樹脂のフッ化物イオンの選択性は、塩化物イオン等の他のアニオン性不純物と比較して著しく低いため除去は困難であり、設定されている管理値濃度（フッ素濃度０．１５ｐｐｍ以下）に維持するためには頻繁にイオン交換樹脂を交換する必要があり、放射性廃棄物量を増加させる要因となっている。
【０００６】
また、フッ化物イオンの吸着材を使用してホウ酸が高濃度で存在する中で、微量のフッ化物イオンを除去した事例はない。
【０００７】
かかる状況下、本発明は、加圧水型原子力発電プラントにおける高濃度ホウ素を含む一次冷却水から微量のフッ化物イオンを除去することができる、一次冷却水の処理方法及び浄化装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明者は、上記課題を解決すべく鋭意研究を重ねた結果、下記の発明が上記目的に合致することを見出し、本発明に至った。
【０００９】
すなわち、本発明は、以下の発明に係るものである。
＜１＞加圧水型原子力発電プラントの一次系水浄化設備におけるホウ酸を含有する一次冷却水を、フッ素吸着材を含む浄化装置に供給し、前記一次冷却水中のフッ化物イオンを吸着除去して、フッ素濃度が低減された処理水を生じさせる加圧水型原子力発電プラントの一次冷却水の処理方法。
＜２＞前記浄化装置から排出される前記処理水のフッ素濃度が０．１５ｐｐｍ以下である＜１＞に記載の一次冷却水の処理方法。
＜３＞処理対象の一次冷却水のホウ酸濃度が、ホウ素換算濃度で５０ｐｐｍ以上である＜１＞または＜２＞に記載の一次冷却水の処理方法。
＜４＞前記フッ素吸着材が、以下の吸着材（Ａ）及び/又は吸着材（Ｂ）である＜１＞から＜３＞のいずれかに記載の一次冷却水の処理方法。
吸着材（Ａ）：含水希土類元素水酸化物とバインダー樹脂とを含む吸着材
吸着材（Ｂ）：多価カチオン性金属イオンが固定化されたキレート樹脂又はカチオン交換樹脂からなる吸着材
＜５＞吸着材（Ａ）における含水希土類元素水酸化物が、水酸化セリウム（ＩＶ）・ｎ水和物（Ｃｅ(ＯＨ)
4
・ｎＨ
2
Ｏ）である＜４＞に記載の一次冷却水の処理方法。
＜６＞吸着材（Ｂ）において、吸着材（Ｂ）において、多価カチオン性金属イオンを構成する金属元素が、ジルコニウム、アルミニウム及びカルシウムから選択される１種以上である＜４＞に記載の一次冷却水の処理方法。
＜７＞処理対象の一次冷却水のリチウム濃度が、０．２ｐｐｍ以上２．２ｐｐｍ以下である＜１＞から＜６＞のいずれかに記載の一次冷却水の処理方法。
＜８＞前記浄化装置が、前記一次系水浄化設備における化学体積制御系統、ホウ酸回収系統、使用済燃料ピット水浄化冷却系統の少なくとも一箇所に設置されている＜１＞から＜７＞のいずれかに記載の一次冷却水の処理方法。
＜９＞前記浄化装置が、前記一次系水浄化設備におけるイオン交換樹脂を用いた既設の浄化装置であって、
前記フッ素吸着材を、前記既設の浄化装置のイオン交換樹脂と混合、樹脂層上部に積層、又は樹脂層下部に積層する、＜８＞に記載の一次冷却水の処理方法。
【００１０】
＜１ａ＞加圧水型原子力発電プラントの一次系水浄化設備におけるホウ酸を含有する一次冷却水の浄化装置であって、前記一次冷却水中のフッ化物イオンを吸着するフッ素吸着材を含むことを一次冷却水の浄化装置。
＜２ａ＞前記一次系水浄化設備における化学体積制御系統、ホウ酸回収系統、使用済燃料ピット水浄化冷却系統の少なくとも一箇所に設置されている＜１ａ＞に記載の一次冷却水の浄化装置。
＜３ａ＞前記浄化装置が、前記一次系水浄化設備におけるイオン交換樹脂を用いた既設の浄化装置であって、前記フッ素吸着材を、前記既設の浄化装置のイオン交換樹脂と混合、樹脂層上部に積層、又は樹脂層下部に積層する、＜１ａ＞または＜２ａ＞に記載の一次冷却水の浄化装置。
＜４ａ＞前記フッ素吸着材が、以下の吸着材（Ａ）及び/又は吸着材（Ｂ）である＜１ａ＞から＜３ａ＞のいずれかに記載の一次冷却水の処理方法。
吸着材（Ａ）：含水希土類元素水酸化物とバインダー樹脂とを含む吸着材
吸着材（Ｂ）：多価カチオン性金属イオンが固定化されたキレート樹脂又はカチオン交換樹脂からなる吸着材
【発明の効果】
（【００１１】以降は省略されています）
