公開番号2025176178
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2025154944,2021168874
出願日2025-09-18,2021-10-14
発明の名称マッサージ機
出願人株式会社フジ医療器
代理人弁理士法人佐野特許事務所
主分類A61H 7/00 20060101AFI20251126BHJP(医学または獣医学;衛生学)
要約【課題】被施療者の踵部を適切な位置で施療する。

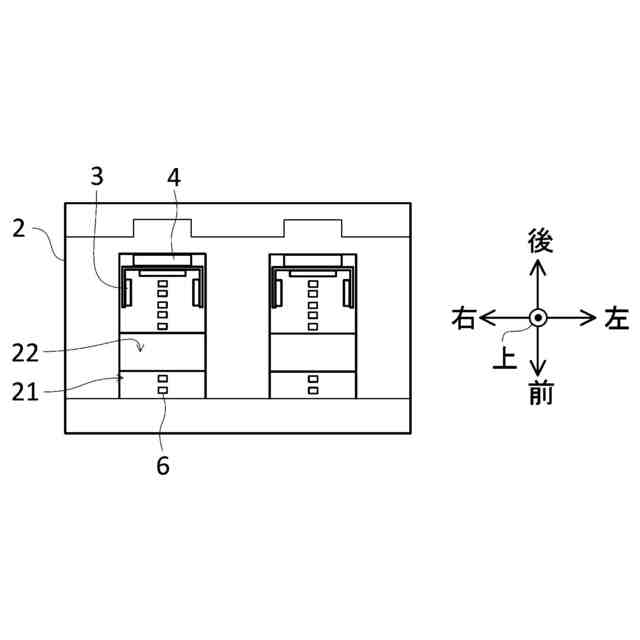

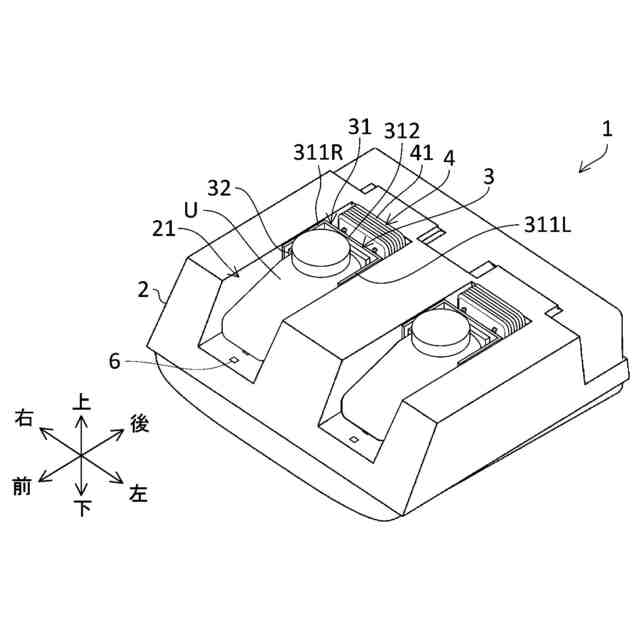

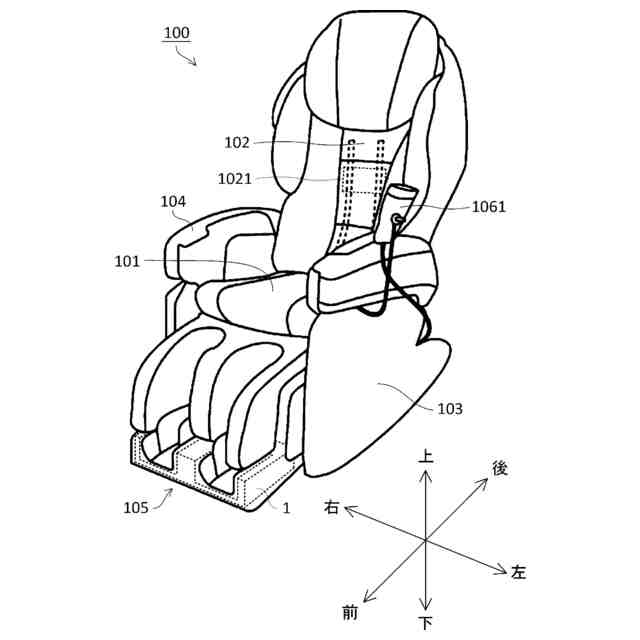

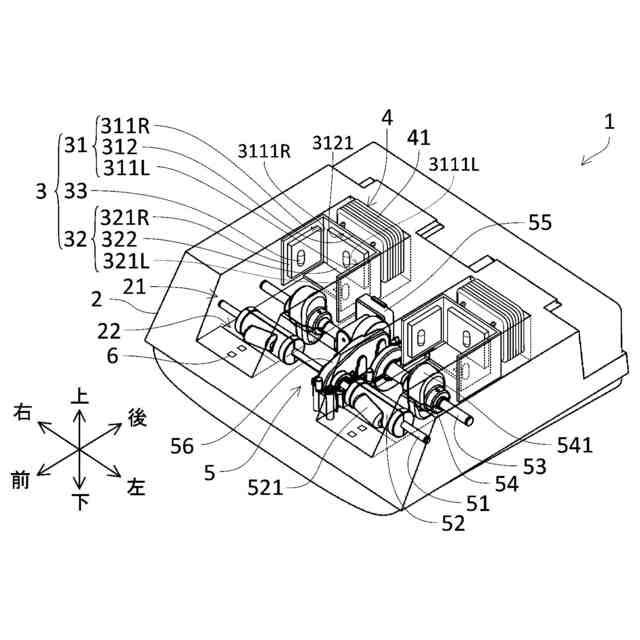

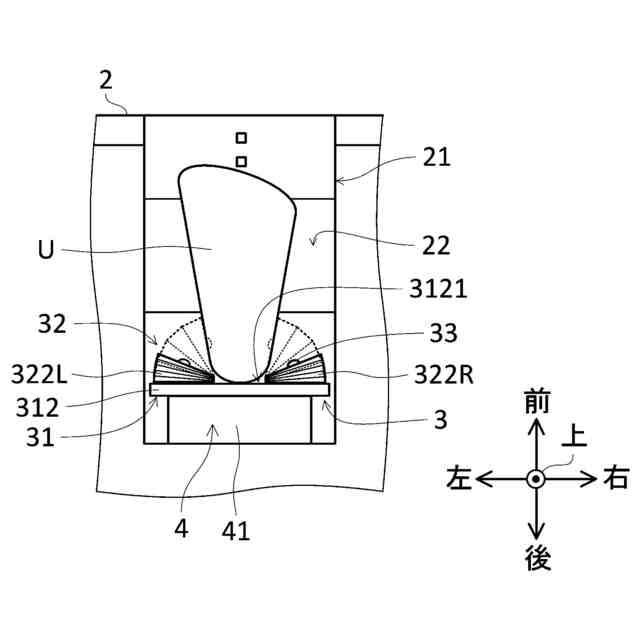

【解決手段】マッサージ機100は、足部マッサージユニット1を備える。足部マッサージユニット1は、エアバッグ32と、ローラ52,54と、を有する。エアバッグ32は、外側エアバッグを有する。該外側エアバッグは、被施療者Uの踵部の少なくとも左右方向における外側面を施療する。ローラ52,54は、回転軸51,53を有する。回転軸51,53は、エアバッグ32の近傍に配置される。
【選択図】図4
特許請求の範囲【請求項１】
足部マッサージユニットを備え、
前記足部マッサージユニットは、
被施療者の踵部の少なくとも左右方向における外側面を施療する外側エアバッグを有するエアバッグと、
前記エアバッグの近傍に配置される回転軸を有するローラと、
を有する、マッサージ機。
続きを表示（約 1,000 文字）【請求項２】
前記エアバッグは、前記被施療者の踵部の少なくとも左右方向における内側面を施療する内側エアバッグをさらに有する、請求項１に記載のマッサージ機。
【請求項３】

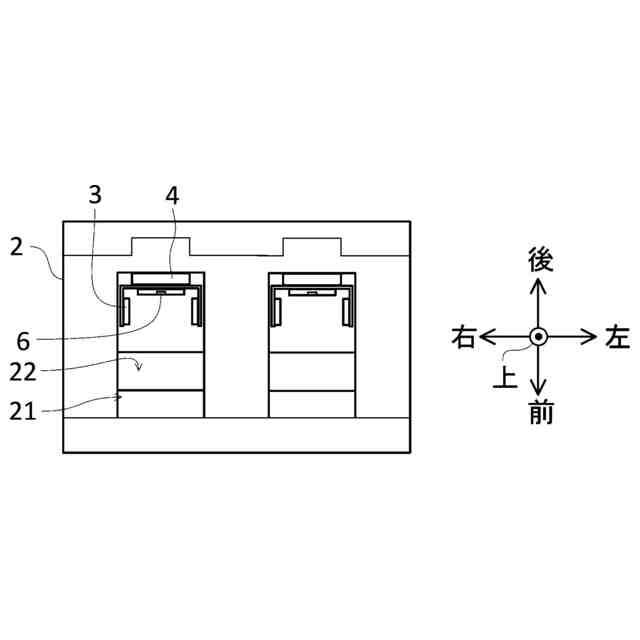

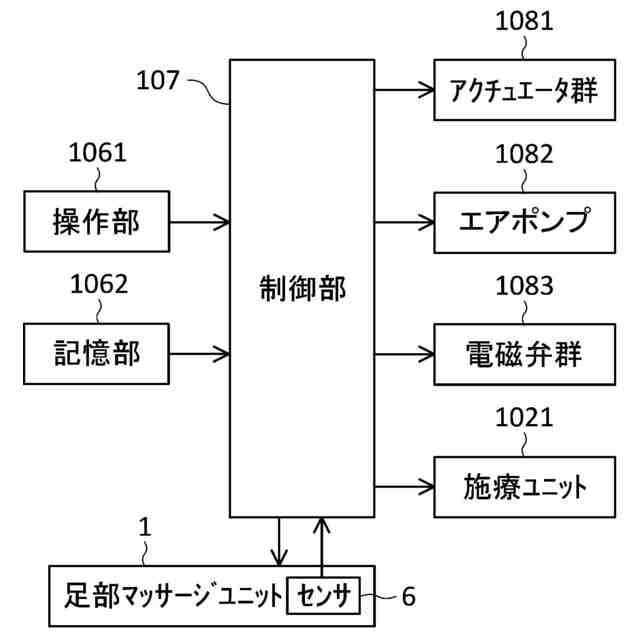

前記足部マッサージユニットを制御する制御部をさらに備え、
前記足部マッサージユニットは、
前記被施療者の足部の前後方向における位置を検出するセンサと、
前記エアバッグを前後方向に移動可能な可動部と、
をさらに有し、
前記制御部は、前記センサの検出結果に応じて前記可動部により前記被施療者の足部を前後方向に移動させて、前記被施療者の足部の前記足部マッサージユニットに対する前後方向のずれを調整する、請求項１又は請求項２に記載のマッサージ機。
【請求項４】
前記被施療者の臀部を支持する座部と、
前記座部の前端部に回動可能に支持され、前記被施療者の下腿部を収容するオットマンと、
をさらに備え、
前記足部マッサージユニットは、前記オットマンに配置され、
前記制御部は、前記オットマンが回動する際、前記センサの検出結果に応じて前記被施療者の足を前後方向に移動させて、前記被施療者の足部の前記足部マッサージユニットに対する前後方向のずれを調整する、請求項３に記載のマッサージ機。
【請求項５】
前記被施療者の臀部を支持する座部と、
前記座部の後端部に回動可能に支持され、前記被施療者の胴部を支持する背凭れ部と、
をさらに備え、
前記制御部は、前記背凭れ部が回動する際、前記センサの検出結果に応じて前記被施療者の足を前後方向に移動させて、前記被施療者の足部の前記足部マッサージユニットに対する前後方向のずれを調整する、請求項３に記載のマッサージ機。
【請求項６】
前記制御部は、
前記被施療者の足部を検出した前記センサの配置位置と前記被施療者の足部を検出しない前記センサの配置位置とに基づいて、前記被施療者の足部の前後方向における位置を検知し、
前記エアバッグを前後方向に移動させることによって、前記エアバッグの前後方向における位置を、前記被施療者の踵部を施療可能な位置に調節する、請求項３から請求項５のいずれか１項に記載のマッサージ機。
【請求項７】
前記足部マッサージユニットは、前記エアバッグの前記被施療者の踵部と対抗する面に配置される凸部をさらに備える、請求項１から請求項６のいずれか１項に記載のマッサージ機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、マッサージ機に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、被施療者の踵部を施療できるマッサージ機が知られている。たとえば、特許文献１の椅子型マッサージ機は、踵施療部として、被施療者の踵部を左右両側から挟んで押圧するための踵施療エアセルを有する。
【０００３】
また、本発明に関連する従来技術の他の一例として、特許文献２の椅子式マッサージ機では、被施療者の脚部を支持するオットマンは、揺動機構と、移動機構と、を有する。揺動機構は、座部に対してオットマンを左右方向に揺動する。移動機構は、オットマンの下腿支持手段に対して被施療者の足先が収容されるフット本体を相対移動させる。揺動機構の駆動によって被施療者の脚部に揺動施療が施される。この際、被施療者の下腿部が下腿支持手段と接触させないようにするため、椅子式マッサージ機は、たとえば移動機構が有するエアバッグの膨張によって被施療者の足部を前側に押し出す。これにより、下腿部が、下腿支持手段の外に移動する。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－３４６２７３号公報
特開２０１３－４６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
被施療者の踵部は、踵施療部からずれた位置に配置される場合がある。たとえば、被施療者の足部のサイズが小さい場合、被施療者の踵部は、踵施療部から離れた位置に配置され易い。また、マッサージ機において被施療者の足部以外の部位を支持する部位（たとえばオットマン、背凭れ部など）の回動により、踵部が踵施療部から離れることもある。このような場合、被施療者の踵部を適切に施療することは難しい。
【０００６】
また、踵部が踵施療部から離れた位置にある場合、特許文献２のように被施療者の足部を前側に押し出しても、踵部を踵施療部に近付けることはできない。
【０００７】
上記の状況を鑑みて、本発明は、被施療者の踵部を適切な位置で施療することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するために本発明の一の態様によるマッサージ機は、足部マッサージユニットを備える。前記足部マッサージユニットは、エアバッグと、ローラと、を有する。前記エアバッグは、外側エアバッグを有する。前記外側エアバッグは、被施療者の踵部の少なくとも左右方向における外側面を施療する。前記ローラは、前記エアバッグの近傍に配置される回転軸を有する。
【０００９】
本発明の更なる特徴や利点は、以下に示す実施形態によって一層明らかにされる。
【発明の効果】
【００１０】
本発明のマッサージ機によれば、被施療者の踵部を適切な位置で施療することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
