公開番号2025176175
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2025154838,2021128509
出願日2025-09-18,2021-08-04
発明の名称空調ユニット
出願人高砂熱学工業株式会社
代理人弁理士法人ITOH
主分類F24F 11/74 20180101AFI20251126BHJP(加熱;レンジ;換気)
要約【課題】駅の地下ホームの混雑状況等に応じた好適な給気を駅の地下ホームへ送出することができるようにすること。
【解決手段】空調ユニットは、駅の地下ホームに設置される床置き型の空調ユニットであって、吸気口および送出口を有する筐体と、吸気口から筐体の内部に取り込まれた給気を、送出口から地下ホームに送出する送風機と、地下ホームの画像を撮像する撮像装置と、撮像装置によって撮像された地下ホームの画像に基づいて、地下ホームに存在する人物を検出する人物検出部と、人物検出部による人物の検出結果に基づいて、送風機による給気の送出量を制御する送出量制御部とを備える。
【選択図】図2
特許請求の範囲【請求項１】
駅の地下ホームに設置される床置き型の空調ユニットであって、
吸気口および送出口を有する筐体と、
前記吸気口から前記筐体の内部に取り込まれた給気を、前記送出口から前記地下ホームに送出する送風機と、
前記地下ホームの画像を撮像する撮像装置と、
前記撮像装置によって撮像された前記地下ホームの画像に基づいて、前記地下ホームに存在する人物を検出する人物検出部と、
前記人物検出部による前記人物の検出結果に基づいて、前記送風機による前記給気の送出量を制御する送出量制御部と
を備えることを特徴とする空調ユニット。
続きを表示（約 920 文字）【請求項２】
前記送出量制御部は、
前記地下ホームに存在する前記人物の人数が多いほど、前記送風機による前記給気の送出量を多くする
ことを特徴とする請求項１に記載の空調ユニット。
【請求項３】
前記地下ホームの気温を取得する気温取得部と、
前記気温取得部によって検出された前記地下ホームの気温に基づいて、前記吸気口からの前記給気の吸入量を制御する吸入量制御部と
をさらに備えることを特徴とする請求項１または２に記載の空調ユニット。
【請求項４】
前記吸入量制御部は、
前記地下ホームの気温が高いほど、前記吸気口からの前記給気の吸入量を多くする
ことを特徴とする請求項３に記載の空調ユニット。
【請求項５】
前記撮像装置は、
前記地下ホームに存在する前記人物の頭部よりも高い位置に設けられている
ことを特徴とする請求項１から４のいずれか一項に記載の空調ユニット。
【請求項６】
前記地下ホームの空調の状態に関する情報を前記地下ホームに存在する前記人物に呈示するディスプレイと、
前記ディスプレイの表示内容を制御する表示制御部と
をさらに備えることを特徴とする請求項１から５のいずれか一項に記載の空調ユニット。
【請求項７】
前記表示制御部は、
前記地下ホームにおける温度分布を前記ディスプレイに表示させる
ことを特徴とする請求項６に記載の空調ユニット。
【請求項８】
前記送出口は、
前記地下ホームに存在する前記人物の頭部よりも高い位置に設けられている
ことを特徴とする請求項１から７のいずれか一項に記載の空調ユニット。
【請求項９】
前記筐体は、
前記筐体の前方に向けて前記給気を送出する前記送出口と、
前記筐体の右斜め前方に向けて前記給気を送出する前記送出口と、
前記筐体の左斜め前方に向けて前記給気を送出する前記送出口と
を有することを特徴とする請求項８に記載の空調ユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、空調ユニットに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、駅の地下ホームの空調システムにおいては、ホームの天井面に空調機を設ける構成が用いられている（例えば、下記特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－２１８９７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来技術は、駅の地下ホームの混雑状況等に応じた好適な給気を駅の地下ホームへ送出することができない。
【課題を解決するための手段】
【０００５】
一実施形態に係る空調ユニットは、駅の地下ホームに設置される床置き型の空調ユニットであって、吸気口および送出口を有する筐体と、吸気口から筐体の内部に取り込まれた給気を、送出口から地下ホームに送出する送風機と、地下ホームの画像を撮像する撮像装置と、撮像装置によって撮像された地下ホームの画像に基づいて、地下ホームに存在する人物を検出する人物検出部と、人物検出部による人物の検出結果に基づいて、送風機による給気の送出量を制御する送出量制御部とを備える。
【発明の効果】
【０００６】
一実施形態に係る空調ユニットによれば、駅の地下ホームの混雑状況等に応じた好適な給気を駅の地下ホームへ送出することができる。
【図面の簡単な説明】
【０００７】

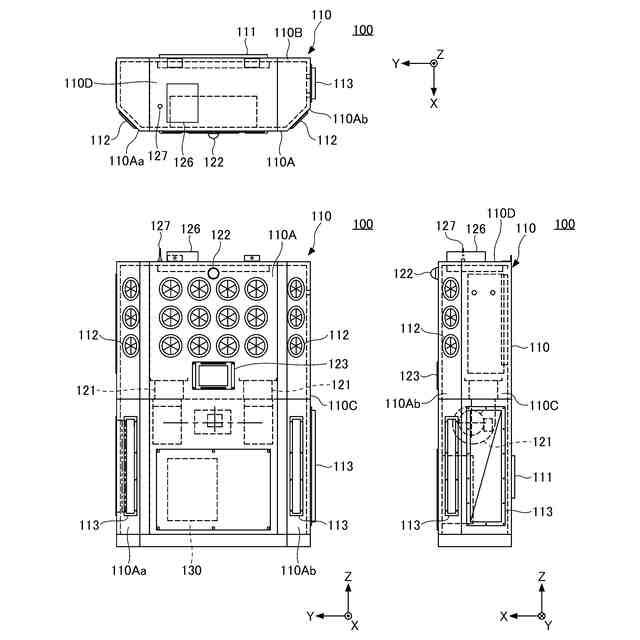

一実施形態に係る空調ユニットの三面図

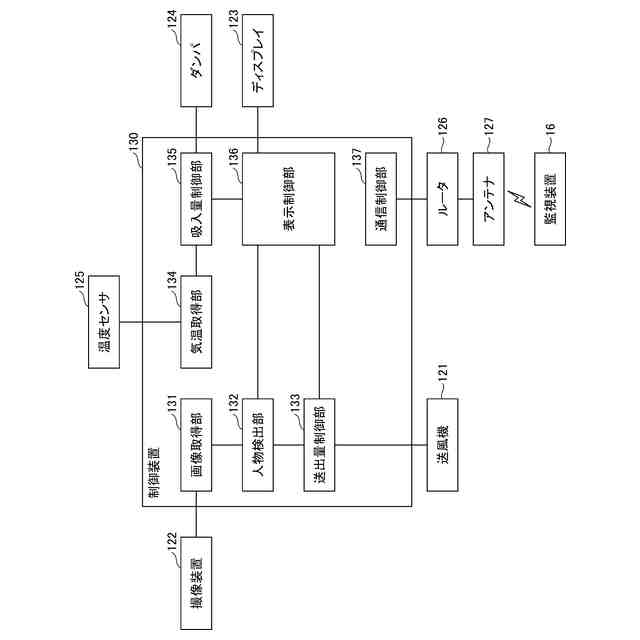

一実施形態に係る空調ユニットが備える制御装置の機能構成を示すブロック図

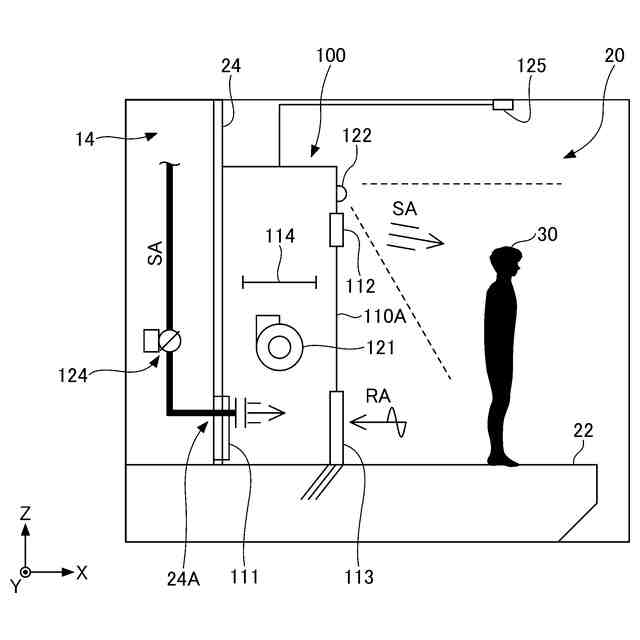

一実施形態に係る空調ユニットによる送風動作の概要を示す図

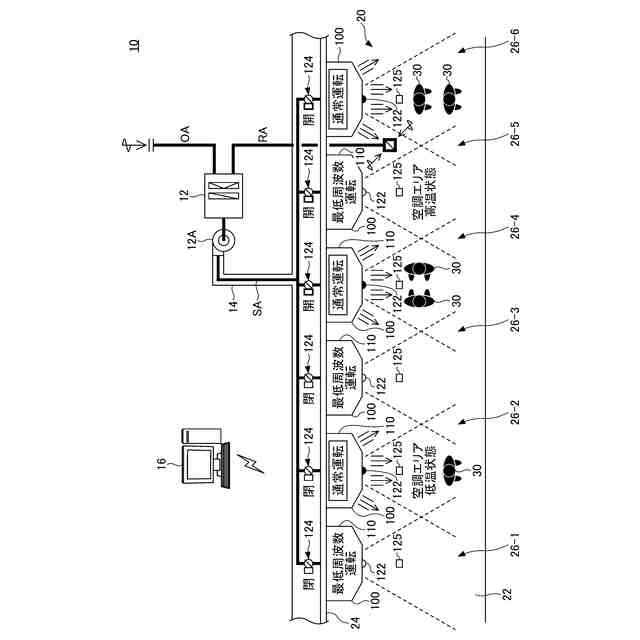

一実施形態に係る空調システムのシステム構成の一例を示す図

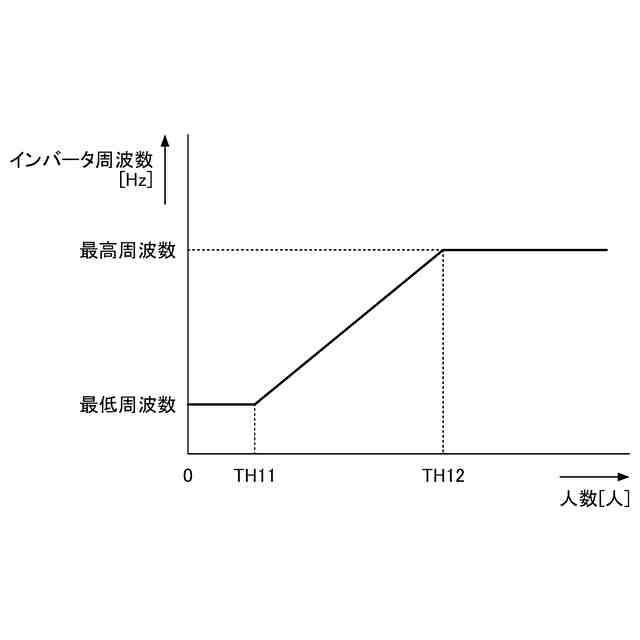

一実施形態に係る空調ユニットによる給気の送出量の制御の一例を示すグラフ

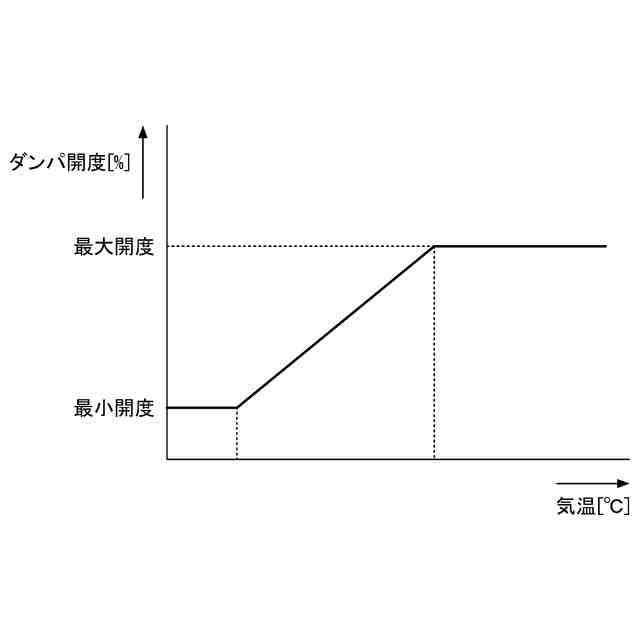

一実施形態に係る空調ユニットによる給気の吸入量の制御の一例を示すグラフ

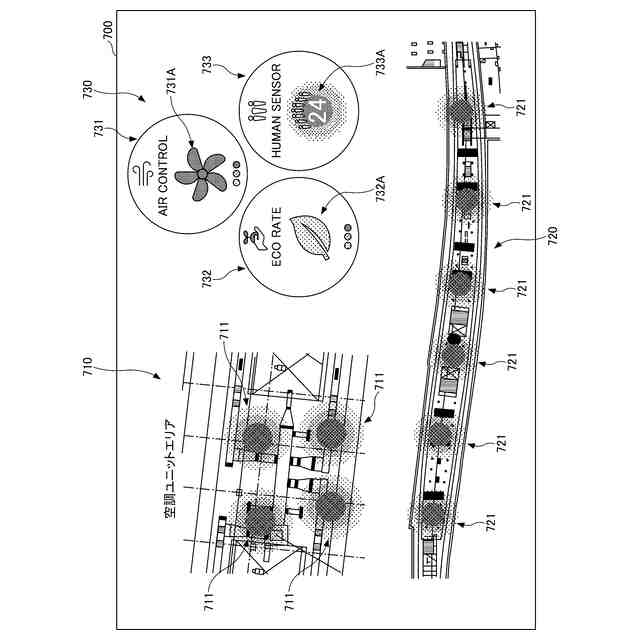

一実施形態に係る空調ユニットが備えるディスプレイによる表示例を示す図
【発明を実施するための形態】
【０００８】
以下、図面を参照して、一実施形態を説明する。
【０００９】
（空調ユニット１００の構成）
図１は、一実施形態に係る空調ユニット１００の三面図である。図１に示すように、空調ユニット１００は、筐体１１０、送風機１２１、撮像装置１２２、ディスプレイ１２３、および制御装置１３０を備える。
【００１０】
＜筐体１１０＞
筐体１１０は、空調ユニット１００の外形状をなす金属製且つ箱状の部材である。筐体１１０は、概ね上下方向（Ｚ軸方向）を長手方向とする直方体形状を有する。
（【００１１】以降は省略されています）
