公開番号2025175880
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024082194
出願日2024-05-20
発明の名称情報出力方法、箱錠、ドア、情報出力装置及び情報出力プログラム
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E05C 1/16 20060101AFI20251126BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】箱錠及びドアに関する感性的な価値を客観的に評価するための情報が得られる情報出力方法、箱錠、ドア、情報出力装置及び情報出力プログラムを提供する。
【解決手段】箱錠におけるラッチの開閉操作についての情報出力方法であって、ラッチハブを回転させ、梃子部を介してラッチボルトが移動するときの箱錠の物性を示す物性情報を取得することと、物性に対する箱錠に関する感性的な価値の複数の人による評価結果に応じて作成された出力モデルであって、物性情報から感性的な価値を出力する出力モデルを用いて、取得した物性情報に基づいて感性的な価値を示す感性価値情報を出力することと、を含む。
【選択図】図12
特許請求の範囲【請求項１】
ケースと、
ラッチを有し前記ケースに対して進退移動するラッチボルトと、
前記ラッチが前記ケースから突出する第１位置から、前記ラッチボルトの進退移動方向と直交する中心軸を中心とする第１周方向の一方側に回転したときに、前記ラッチが前記ケース内に引き込まれるラッチハブと、
前記ラッチハブに取り付けられ、前記ラッチハブとともに前記第１周方向に移動可能な梃子部と、
を備え、
前記ラッチボルトは、前記進退移動方向に移動可能に設けられ前記梃子部とともに移動可能な作動部を有し、
前記ラッチハブは、前記中心軸と平行な回転軸に沿って延びる軸部及び前記軸部が前記回転軸を中心として回転可能に嵌まる凹部の何れか一方を有し、
前記梃子部は、
前記軸部及び前記凹部の何れか他方と、
前記中心軸から離れる方向に前記回転軸から延び、先端側に係合部を有する第１部分と、
前記中心軸に近づく方向に前記回転軸から延び、先端側に前記回転軸からの最大距離が前記回転軸から前記係合部までの最大距離よりも長く、前記回転軸を中心とする第２周方向の一方側に回転したときに、前記作動部を移動させる移動部を有する第２部分と、
を有し、
前記ケースは、
前記ラッチハブが前記第１位置にあるときの前記係合部よりも前記第１周方向の一方側に位置する係合壁と、
前記係合壁における前記中心軸に近い側の端部から前記進退移動方向の後退側に延び、前記係合部と前記中心軸から遠い側で対向する対向壁と、
前記係合壁と前記対向壁とを繋ぐ湾曲壁と、
を有し、
前記梃子部は、前記ラッチハブが前記第１位置から前記第１周方向の一方側に回転して前記係合部が前記係合壁、前記湾曲壁及び前記対向壁に順次係合したときに、前記第２周方向の一方側に回転して前記移動部が前記作動部とともに移動するとともに、前記移動部が前記ラッチハブとともに前記第１周方向の一方側に回転する箱錠における前記ラッチの開閉操作についての情報出力方法であって、
前記ラッチハブを回転させ、前記梃子部を介して前記ラッチボルトが移動するときの前記箱錠の物性を示す物性情報を取得することと、
前記物性に対する前記箱錠に関する感性的な価値の複数の人による評価結果に応じて作成された出力モデルであって、前記物性情報から前記感性的な価値を出力する出力モデルを用いて、取得した前記物性情報に基づいて前記感性的な価値を示す感性価値情報を出力することと、
を含む情報出力方法。
続きを表示（約 1,700 文字）【請求項２】
前記感性価値情報を出力することは、前記感性価値情報に基づいて、前記感性的な価値が所定の基準を満たすか否かの評価結果を出力する、
請求項１に記載の情報出力方法。
【請求項３】
前記物性情報は、前記ラッチの開方向に前記ラッチハブを回転させる際の回転角度を示す操作角のデータと、回転操作時の荷重の推移を示す荷重データとを含み、
前記感性価値情報は、前記ラッチの開操作に関する精緻度合いを示す操作精緻度を含む、請求項１に記載の情報出力方法。
【請求項４】
前記操作角に関する第１因子及び前記荷重に関する第２因子を説明変数とすると、
前記操作精緻度は、０．２９×第１因子＋０．９７×第２因子＋０．０７で出力される、請求項３に記載の情報出力方法。
【請求項５】
前記箱錠は、ドアに着脱可能に設けられ、
前記物性情報は、前記ドアを閉めたときの音響データを含み、
前記感性価値情報は、前記ドアを閉めたときに生じる音に関する精緻度合いを示す音精緻度を含む、
請求項１に記載の情報出力方法。
【請求項６】
前記ドアを閉めたときに生じるラッチ音の周波数に関する第３因子及び前記ドアの戸当り音最大ラウドネスに関する第４因子を説明変数とすると、
前記音精緻度は、－０．０００３×第３因子－０．４４×第４因子＋２．５３の式で出力される、
請求項５に記載の情報出力方法。
【請求項７】
前記湾曲壁は、前記中心軸に沿う方向に見て、前記中心軸から遠い側に曲率中心を有する、請求項１から６のいずれか一項に記載の情報出力方法。
【請求項８】
ケースと、
ラッチを有し前記ケースに対して進退移動するラッチボルトと、
前記ラッチが前記ケースから突出する第１位置から、前記ラッチボルトの進退移動方向と直交する中心軸を中心とする第１周方向の一方側に回転したときに、前記ラッチが前記ケース内に引き込まれるラッチハブと、
前記ラッチハブに取り付けられ、前記ラッチハブとともに前記第１周方向に移動可能な梃子部と、
を備え、
前記ラッチボルトは、前記進退移動方向に移動可能に設けられ前記梃子部とともに移動可能な作動部を有し、前記ラッチハブは、前記中心軸と平行な回転軸に沿って延びる軸部及び前記軸部が前記回転軸を中心として回転可能に嵌まる凹部の何れか一方を有し、
前記梃子部は、
前記軸部及び前記凹部の何れか他方と、
前記中心軸から離れる方向に前記回転軸から延び、先端側に係合部を有する第１部分と、
前記中心軸に近づく方向に前記回転軸から延び、先端側に前記回転軸からの最大距離が前記回転軸から前記係合部までの最大距離よりも長く、前記回転軸を中心とする第２周方向の一方側に回転したときに、前記作動部を移動させる移動部を有する第２部分と、
を有し、
前記ケースは、
前記ラッチハブが前記第１位置にあるときの前記係合部よりも前記第１周方向の一方側に位置する係合壁と、
前記係合壁における前記中心軸に近い側の端部から前記進退移動方向の後退側に延び、前記係合部と前記中心軸から遠い側で対向する対向壁と、
前記係合壁と前記対向壁とを繋ぐ湾曲壁と、
を有し、
前記梃子部は、前記ラッチハブが前記第１位置から前記第１周方向の一方側に回転して前記係合部が前記係合壁、前記湾曲壁及び前記対向壁に順次係合したときに、前記第２周方向の一方側に回転して前記移動部が前記作動部とともに移動するとともに、前記移動部が前記ラッチハブとともに前記第１周方向の一方側に回転する、箱錠。
【請求項９】
請求項４に記載の情報出力方法で出力される決定係数が０．４２以上である、
請求項８に記載の箱錠。
【請求項１０】
前記湾曲壁は、前記中心軸に沿う方向に見て、前記中心軸から遠い側に曲率中心を有する、請求項８に記載の箱錠。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、情報出力方法、箱錠、ドア、情報出力装置及び情報出力プログラムに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
室内ドアハンドル操作角において、高齢者や子供でも開けやすい小さい操作角度を実現したユニバーサルデザインの商品がある。ドアに設けられたハンドルの操作角度を小さくする従来技術としては、ドアの解錠の際にラッチを引込み作動させる箱錠内部のハブ部品に追加部品を連結し、梃子の原理を応用してラッチ引込み量を確保しつつ小さい操作角を実現している。
【０００３】
ドアハンドルの操作角度を小さくした場合には、応力が集中することで箱錠の内部部品に負荷が加わることによって変形または破損に繋がる可能性がある。部品が破損した場合には、部品が内部に詰まることでハンドル操作が効かなくなり、室内閉じ込めに繋がる可能性がある。
【０００４】
ラッチ引込機能付きのドアでは、高級感や重厚感が要求される場合がある。しかし、感性は人によって異なるため、より多くの人に共感を得られるように、ドアの感性的な価値を客観的に評価する必要がある。特許文献１には、引戸等のスライド式の開閉体の感性的な価値を客観的に評価する方法が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－１６１７５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ラッチ引込機能付きの箱錠及びドアの感性的な価値を客観的に評価する評価方法は未だ提案されていない。
【０００７】
本開示は、以上のような点を考慮してなされたもので、箱錠及びドアに関する感性的な価値を客観的に評価するための情報が得られる情報出力方法、箱錠、ドア、情報出力装置及び情報出力プログラムを提供することを目的とする。
【０００８】
本開示の別の目的は、客観的に評価するための情報により良好な感性的な価値が得られる箱錠を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本開示の第１の態様は、ケースと、ラッチを有し前記ケースに対して進退移動するラッチボルトと、前記ラッチが前記ケースから突出する第１位置から、前記ラッチボルトの進退移動方向と直交する中心軸を中心とする第１周方向の一方側に回転したときに、前記ラッチが前記ケース内に引き込まれるラッチハブと、前記ラッチハブに取り付けられ、前記ラッチハブとともに前記第１周方向に移動可能な梃子部と、を備え、前記ラッチボルトは、前記進退移動方向に移動可能に設けられ前記梃子部とともに移動可能な作動部を有し、前記ラッチハブは、前記中心軸と平行な回転軸に沿って延びる軸部及び前記軸部が前記回転軸を中心として回転可能に嵌まる凹部の何れか一方を有し、前記梃子部は、前記軸部及び前記凹部の何れか他方と、前記中心軸から離れる方向に前記回転軸から延び、先端側に係合部を有する第１部分と、前記中心軸に近づく方向に前記回転軸から延び、先端側に前記回転軸からの最大距離が前記回転軸から前記係合部までの最大距離よりも長く、前記回転軸を中心とする第２周方向の一方側に回転したときに、前記作動部を移動させる移動を有する第２部分と、を有し、前記ケースは、前記ラッチハブが前記第１位置にあるときの前記係合部よりも前記第１周方向の一方側に位置する係合壁と、前記係合壁における前記中心軸に近い側の端部から前記進退移動方向の後退側に延び、前記係合部と前記中心軸から遠い側で対向する対向壁と、前記係合壁と前記対向壁とを繋ぐ湾曲壁と、有し、前記梃子部は、前記ラッチハブが前記第１位置から前記第１周方向の一方側に回転して前記係合部が前記係合壁、前記湾曲壁及び前記対向壁に順次係合したときに、前記第２周方向の一方側に回転して前記移動部が前記作動部とともに移動するとともに、前記移動部が前記ラッチハブとともに前記第１周方向の一方側に回転する箱錠における前記ラッチの開閉操作についての情報出力方法であって、前記ラッチハブを回転させ、前記梃子部を介して前記ラッチボルトが移動するときの前記箱錠の物性を示す物性情報を取得することと、前記物性に対する前記箱錠に関する感性的な価値の複数の人による評価結果に応じて作成された出力モデルであって、前記物性情報から前記感性的な価値を出力する出力モデルを用いて、取得した前記物性情報に基づいて前記感性的な価値を示す感性価値情報を出力することと、を含む情報出力方法である。
【図面の簡単な説明】
【００１０】

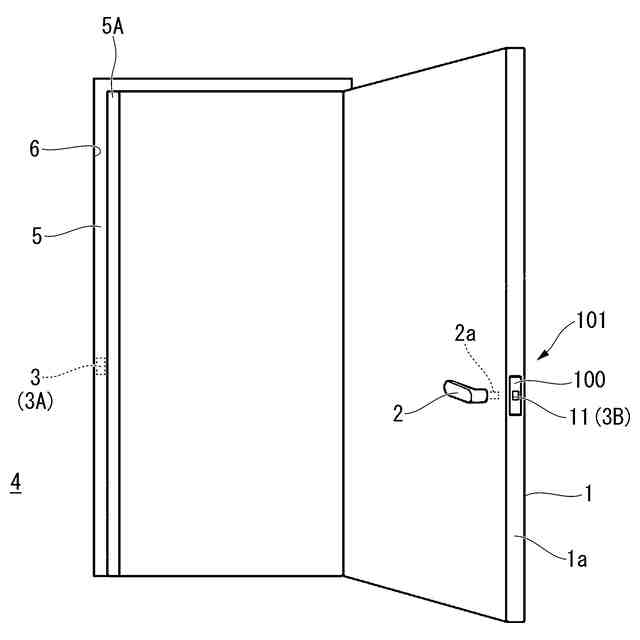

本開示の錠装置の箱錠を取り付けたドアを示す斜視図である。
本開示の箱錠の分解斜視図である。

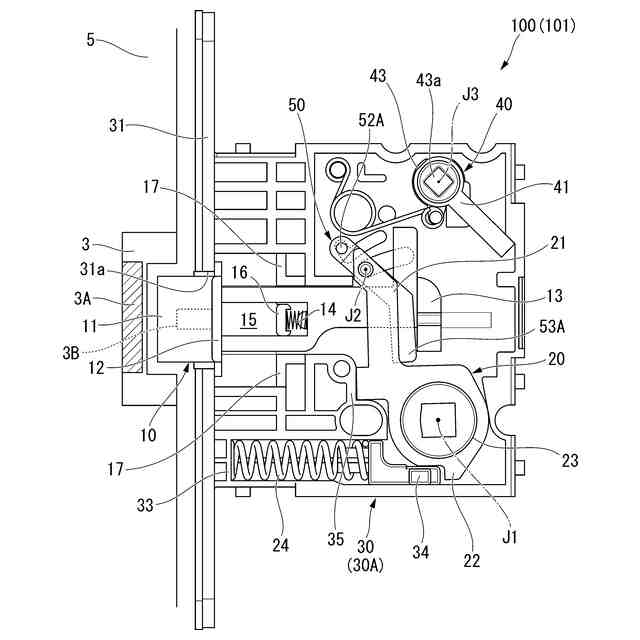

本開示の箱錠における内部構成を示す図である。

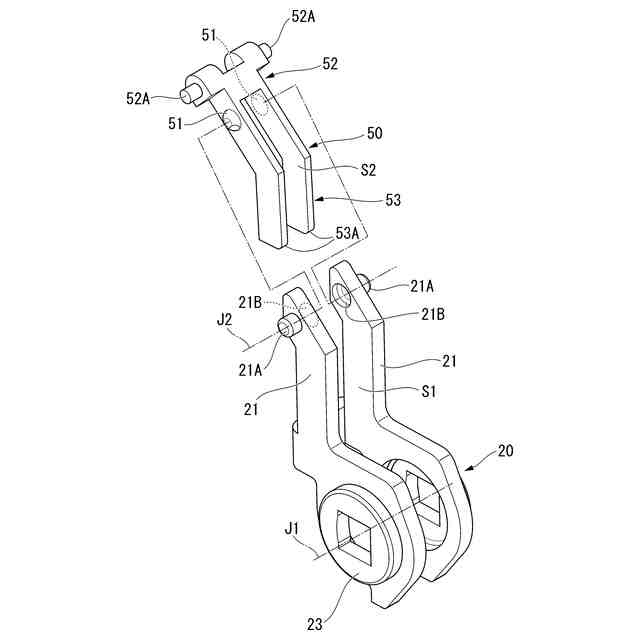

ラッチハブ及び梃子部の分解斜視図である。
軸部及び回転軸を含む面における断面図である。

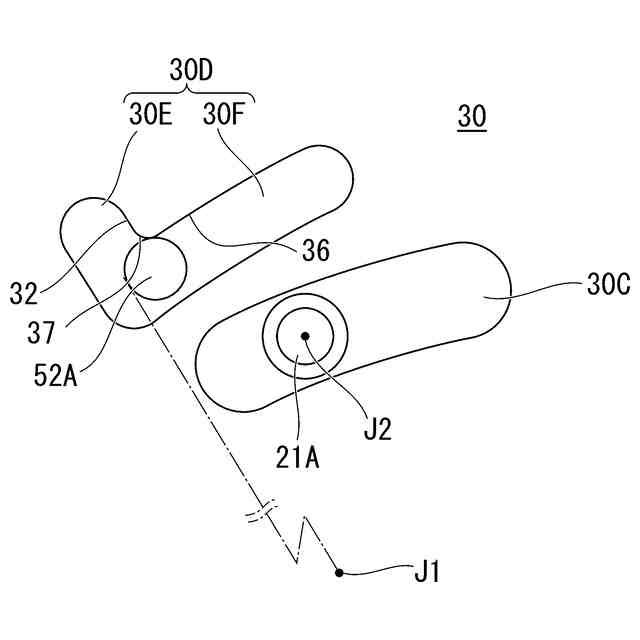

ガイド溝、ガイド軸、溝部、係合部の位置関係を示す図である。
ガイド溝、ガイド軸、溝部、係合部の位置関係を示す図である。
本開示の箱錠における内部構成を部分的に示す図である。
ガイド溝、ガイド軸、溝部、係合部の位置関係を示す図である。

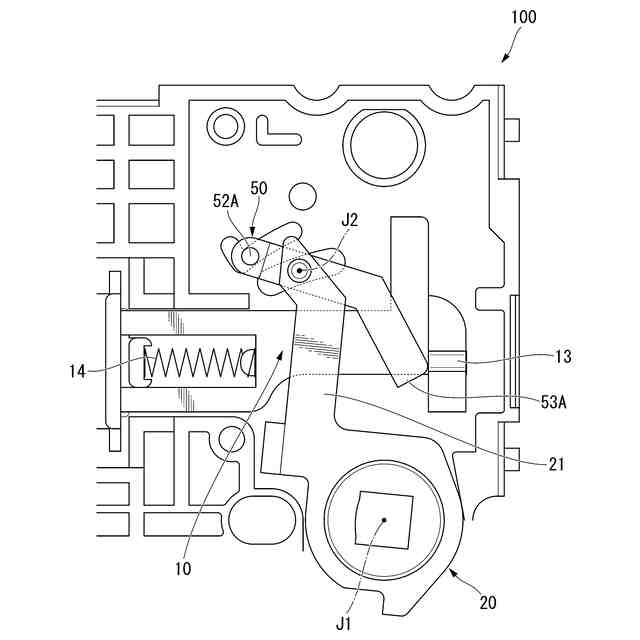

本開示の箱錠における内部構成を部分的に示す図である。
情報出力装置の機能ブロック図である。

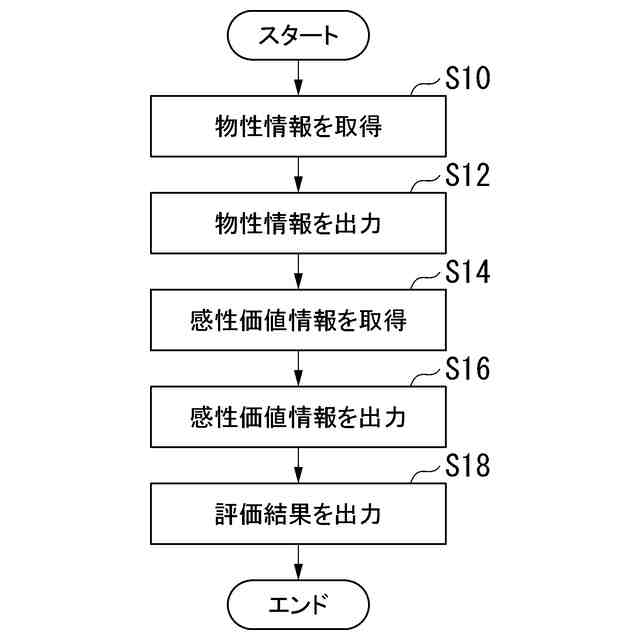

処理部が行う処理フローを示すフローチャートである。
試作品及び試験体を用いて測定した操作角及び荷重データの図。
ラッチの開操作に関するスネークチャートを示す図。
操作精緻度の予測値と実測値の関係を示す図。
第１因子の予測値と実測値の関係を示す図。
第２因子の予測値と実測値の関係を示す図。
試作品及び試験体を用いて測定したラウドネスの図。
ドアを閉めたときに関するスネークチャートを示す図。
音精緻度の予測値と実測値の関係を示す図。
ラッチ音の最大ラウドネスの周波数と形容詞対の関係を示す図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
