公開番号2025175436
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081544
出願日2024-05-20
発明の名称カードリーダ
出願人ニデックインスツルメンツ株式会社
代理人個人
主分類G06K 13/067 20060101AFI20251126BHJP(計算;計数)
要約【課題】カードの基材として金属が使用される金属カードを処理する場合であっても、カード挿入口から挿入されたカードに外部接続端子が形成されているのか否かの検知精度の低下を抑制することが可能なカードリーダを提供する。

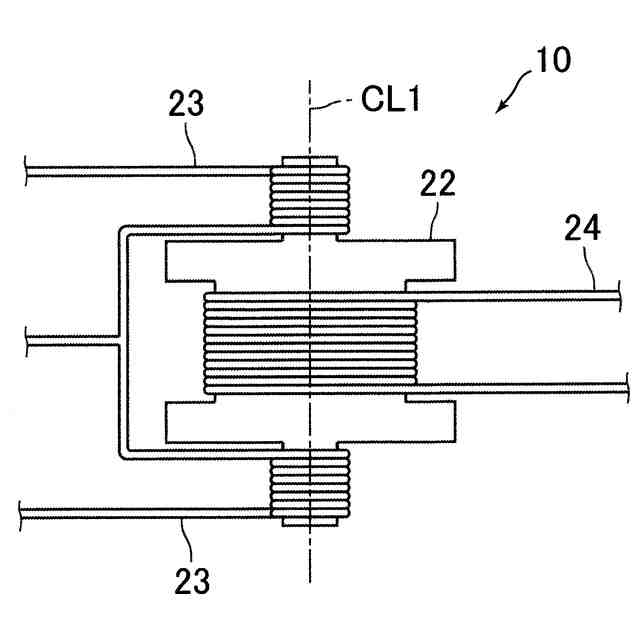

【解決手段】ICチップが内蔵されるとともにICチップの外部接続端子3bが形成されるカード3を処理するためのカードリーダであって、カード搬送路5でカードを搬送するカード搬送機構は、カード3に接触するとともにカード3を挟んだ状態で搬送する、駆動ローラ19と、駆動ローラ19に対向配置されるパッドローラ20と、によって構成されている搬送ローラ対16を備えている。外部接続端子3bを検知するための金属検知機構10は、最も手前側に配置される搬送ローラ対16にカード3の奥端が挟まれたときのカード3の外部接続端子3bよりも奥側に配置されている。

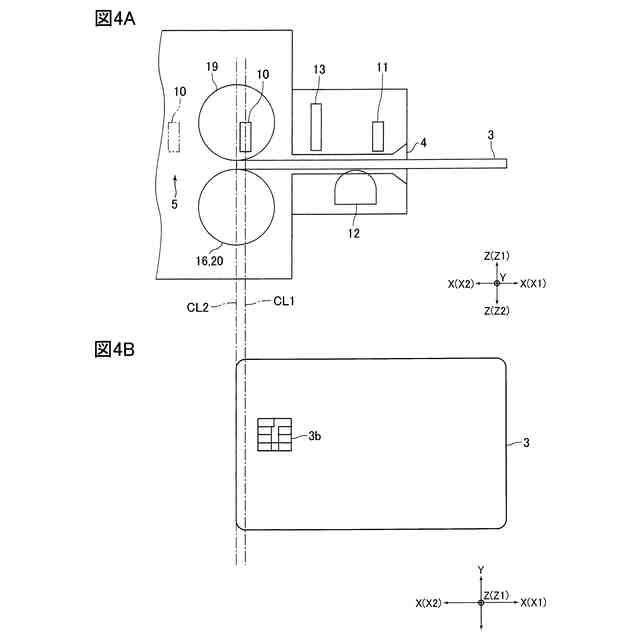

【選択図】図4
特許請求の範囲【請求項１】
ＩＣチップが内蔵されるとともに前記ＩＣチップの外部接続端子が形成されるカードを処理するためのカードリーダであって、
前記カードが挿入されるカード挿入口と、前記カード挿入口から挿入された前記カードが搬送されるカード搬送路と、前記カード搬送路で前記カードを搬送するカード搬送機構と、前記外部接続端子を検知するための金属検知機構とを備え、
前記カード搬送機構による前記カードの搬送方向の一方側を手前側とし、前記カード搬送機構による前記カードの搬送方向の他方側を奥側とすると、
前記カード搬送路の手前側端が前記カード挿入口となっており、
前記カード搬送機構は、前記カードに接触するとともに前記カードを挟んだ状態で搬送する１個以上の搬送ローラ対を備え、
前記カード搬送機構が複数の前記搬送ローラ対を備えている場合、複数の前記搬送ローラ対のうちの最も手前側に配置される前記搬送ローラ対を第１搬送ローラ対とし、前記カード搬送機構が１個のみの前記搬送ローラ対を備えている場合、この１個の前記搬送ローラ対を第１搬送ローラ対とすると、
前記金属検知機構は、前記第１搬送ローラ対に前記カードの奥端が挟まれたときの前記カードの前記外部接続端子よりも奥側に配置されていることを特徴とするカードリーダ。
続きを表示（約 340 文字）【請求項２】
前記金属検知機構は、前記カードの搬送方向における前記第１搬送ローラ対の中心よりも手前側に配置されていることを特徴とする請求項１記載のカードリーダ。
【請求項３】
前記第１搬送ローラ対に前記カードの奥端が挟まれたときに、前記カードの搬送方向における前記カードの半分以上の部分が前記カード挿入口よりも奥側に配置されていることを特徴とする請求項１または２記載のカードリーダ。
【請求項４】
前記カード搬送路を閉鎖するためのシャッタ部材と、前記シャッタ部材よりも手前側に配置される第２の金属検知機構とを備え、
前記金属検知機構は、前記シャッタ部材よりも奥側に配置されていることを特徴とする請求項１または２記載のカードリーダ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カードリーダに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、接触式のＩＣカードを処理するためのＩＣカード処理装置が知られている（たとえば、特許文献１参照）。特許文献１に記載のＩＣカード処理装置で処理されるＩＣカードには、ＩＣチップが埋め込まれている。ＩＣカードの表面には、ＩＣチップの外部接続端子（ＩＣ接点）が設けられている。ＩＣカードの、ＩＣチップおよび外部接続端子以外の部分は、樹脂で形成されている。特許文献１に記載のＩＣカード処理装置は、ＩＣカードの外部接続端子の有無を検知するためのＩＣ接点検出センサを備えている。
【０００３】
特許文献１に記載のＩＣカード処理装置では、ＩＣ接点検出センサは、ＩＣカードの挿入口の近傍の通路に配置されている。ＩＣ接点検出センサは、周波数発振型の近接センサによって構成されており、樹脂等の非磁性体がＩＣ接点検出センサの直下まで接近してもＩＣ接点検出センサの出力は変動しないが、金属等の磁性体がＩＣ接点検出センサの直下まで接近するとＩＣ接点検出センサの出力が変動する。そのため、特許文献１に記載のＩＣカード処理装置では、ＩＣカードの挿入口の近傍において、ＩＣ接点検出センサによってＩＣカードの外部接続端子の有無を検知することが可能になっている。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－１０７５８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ＩＣカードには、カードの基材として樹脂が使用されるものに加えて、カードの基材として金属が使用されるもの（金属カード）もある。特許文献１に記載のＩＣカード処理装置で金属カードが処理される場合でも、ＩＣカードの、外部接続端子が形成されている部分と、ＩＣカードのそれ以外の部分とで、ＩＣ接点検出センサの出力が変動するため、ＩＣ接点検出センサによって、ＩＣカードの外部接続端子の有無を検知することは可能である。
【０００６】
しかしながら、特許文献１に記載のＩＣカード処理装置では、ＩＣカードの挿入口の近傍にＩＣ接点検出センサが配置されているため、たとえば、ＩＣカード処理装置のユーザが手動で挿入口にＩＣカードを挿入するときのカードの振れ（手振れ）によって、ＩＣ接点検出センサとＩＣカードとの距離が変動することがある。特許文献１に記載のＩＣカード処理装置で金属カードが処理される場合、ＩＣカードの挿入時の手振れ等によってＩＣ接点検出センサとＩＣカードとの距離が変動すると、ＩＣ接点検出センサの出力が変動するため、ＩＣカードに外部接続端子が形成されていないにもかかわらず、ＩＣ接点検出センサの出力が変動して、ＩＣカードの外部接続端子の有無を誤検知するおそれがある。すなわち、特許文献１に記載のＩＣカード処理装置で金属カードが処理される場合には、ＩＣカードの外部接続端子の有無の検知精度が低下するおそれがある。
【０００７】
そこで、本発明の課題は、ＩＣチップが内蔵されるとともにＩＣチップの外部接続端子が形成されるカードを処理するためのカードリーダにおいて、カードの基材として金属が使用される金属カードを処理する場合であっても、カード挿入口から挿入されたカードに外部接続端子が形成されているのか否かの検知精度の低下を抑制することが可能なカードリーダを提供することにある。
【課題を解決するための手段】
【０００８】
上記の課題を解決するため、本発明の一態様のカードリーダは、ＩＣチップが内蔵されるとともにＩＣチップの外部接続端子が形成されるカードを処理するためのカードリーダであって、カードが挿入されるカード挿入口と、カード挿入口から挿入されたカードが搬送されるカード搬送路と、カード搬送路でカードを搬送するカード搬送機構と、外部接続端子を検知するための金属検知機構とを備え、カード搬送機構によるカードの搬送方向の一方側を手前側とし、カード搬送機構によるカードの搬送方向の他方側を奥側とすると、カード搬送路の手前側端がカード挿入口となっており、カード搬送機構は、カードに接触するとともにカードを挟んだ状態で搬送する１個以上の搬送ローラ対を備え、カード搬送機構が複数の搬送ローラ対を備えている場合、複数の搬送ローラ対のうちの最も手前側に配置される搬送ローラ対を第１搬送ローラ対とし、カード搬送機構が１個のみの搬送ローラ対を備えている場合、この１個の搬送ローラ対を第１搬送ローラ対とすると、金属検知機構は、第１搬送ローラ対にカードの奥端が挟まれたときのカードの外部接続端子よりも奥側に配置されていることを特徴とする。
【０００９】

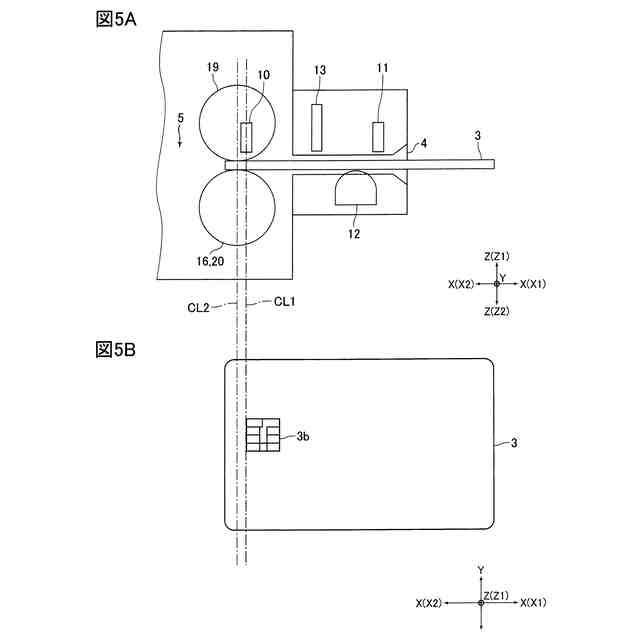

本態様のカードリーダでは、金属検知機構は、第１搬送ローラ対にカードの奥端が挟まれたときのカードの外部接続端子よりも奥側に配置されている。そのため、本態様では、カードが奥側に向かってカード搬送路を移動するときに、カードの外部接続端子は、第１搬送ローラ対にカードの奥端が挟まれた後に、カードの搬送方向において金属検知機構が配置されている位置に到達する。すなわち、本態様では、カードの搬送方向において金属検知機構が配置されている位置を外部接続端子が通過するときには、少なくともカードの奥側部分が第１搬送ローラ対に挟まれている。
【００１０】
したがって、本態様では、ユーザが手動でカード挿入口にカードを挿入するときのカードの振れ（手振れ）等が生じても、カードの搬送方向において金属検知機構が配置されている位置を外部接続端子が通過するときには、第１搬送ローラ対によって外部接続端子と金属検知機構との距離の変動を抑制することが可能になる。そのため、本態様では、カードの基材として金属が使用される金属カードが処理されるときの、外部接続端子と金属検知機構との距離の変動に起因する金属検知機構の出力の変動を抑制することが可能になり、その結果、カードリーダで金属カードを処理する場合であっても、カードの挿入口から挿入されたカードに外部接続端子が形成されているのか否かの検知精度の低下を抑制することが可能になる。
【発明の効果】
（【００１１】以降は省略されています）
