公開番号2025175295
公報種別公開特許公報(A)
公開日2025-12-02
出願番号2024081364
出願日2024-05-19
発明の名称シックナー用の検査装置及びシックナー
出願人株式会社笹山工業所
代理人個人
主分類G01F 23/296 20220101AFI20251125BHJP(測定;試験)
要約【課題】シックナー内において界面の位置をより簡易な構成で検出しやすい技術を提供する。
【解決手段】シックナー100は、固形分と液体とを含む混合液を収容する収容空間を囲む周壁部と前記周壁部の下側に設けられる底壁部とを有する収容部と、前記収容部において沈降した固体を含む固液混合体を排出する排出口と、を含む。シックナー用の検査装置1は、シックナー100において界面の位置を検査する検査装置である。検査装置1は、所定の位置から前記収容部内の下方に向けて超音波を発する超音波発生部と、前記超音波発生部で発せられた超音波の反射波を検出する検出部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
固形分と液体とを含む混合液を収容する収容空間を囲む周壁部と前記周壁部の下側に設けられる底壁部とを有する収容部と、前記収容部において沈降した固体を含む固液混合体を排出する排出口と、
を含むシックナーにおいて界面の位置を検査する検査装置であって、
所定の位置から前記収容部内の下方に向けて超音波を発する超音波発生部と、
前記超音波発生部で発せられた超音波の反射波を検出する検出部と、
を備えるシックナー用の検査装置。
続きを表示（約 390 文字）【請求項２】
前記混合液内において前記底壁部の上方に配置される被検出体を備え、
前記超音波発生部は前記被検出体に向けて前記超音波を放出する
請求項１に記載のシックナー用の検査装置。
【請求項３】
複数の前記被検出体が異なる深さに配置されている
請求項２に記載のシックナー用の検査装置。
【請求項４】
前記検出部による検出結果に基づいて前記界面の深さ又は深さ範囲を特定する特定部を備える
請求項１又は請求項２に記載のシックナー用の検査装置。
【請求項５】
前記界面の位置が所定高さよりも高くなった場合に報知を行う報知部を備える
請求項１又は請求項２に記載のシックナー用の検査装置。
【請求項６】
請求項１又は請求項２に記載のシックナー用の検査装置を備えたシックナー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シックナー用の検査装置及びシックナー
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１に開示される技術は、シックナー内で沈降濃縮されたスラリーの上澄み層と濃密層との界面を測定するためのシックナー濃縮スラリー界面の測定方法である。この技術では、超音波濃度計６をスラリーの液面３から所定の深さまで略垂直方向に降下・上昇させながら連続的に固形分濃度を測定し、スラリーの深さ方向における固形分濃度の濃度分布から沈降濃縮されたスラリーの界面の位置４を特定する。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－０５５７１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１の技術は、超音波濃度計６をスラリーの液面３から所定の深さまで略垂直方向に降下・上昇させながら連続的に固形分濃度を測定する必要があり、測定が複雑化しやすい。
【０００５】
本開示は、上述した課題の少なくとも一つを解決するために、シックナー内において界面の位置をより簡易な構成で検出しやすい技術を提供する。
【課題を解決するための手段】
【０００６】
本開示の一つであるシックナー用の検査装置は、
固形分と液体とを含む混合液を収容する収容空間を囲む周壁部と前記周壁部の下側に設けられる底壁部とを有する収容部と、前記収容部において沈降した固体を含む固液混合体を排出する排出口と、
を含むシックナーにおいて界面の位置を検査する検査装置であって、
所定の位置から前記収容部内の下方に向けて超音波を発する超音波発生部と、
前記超音波発生部で発せられた超音波の反射波を検出する検出部と、
を備える。
【０００７】
本開示の一つであるシックナーは、上記のシックナー用の検査装置を含む。
【発明の効果】
【０００８】
本開示に係る技術は、シックナー内において界面の位置をより簡易な構成で検出しやすい。
【図面の簡単な説明】
【０００９】

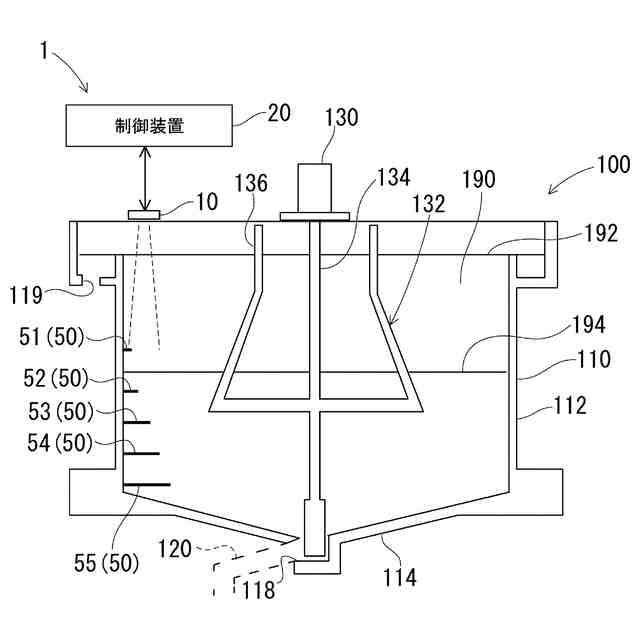

図１は、第１実施形態に係るシックナー用の検査装置を備えたシックナーを概略的に例示する概略図である。

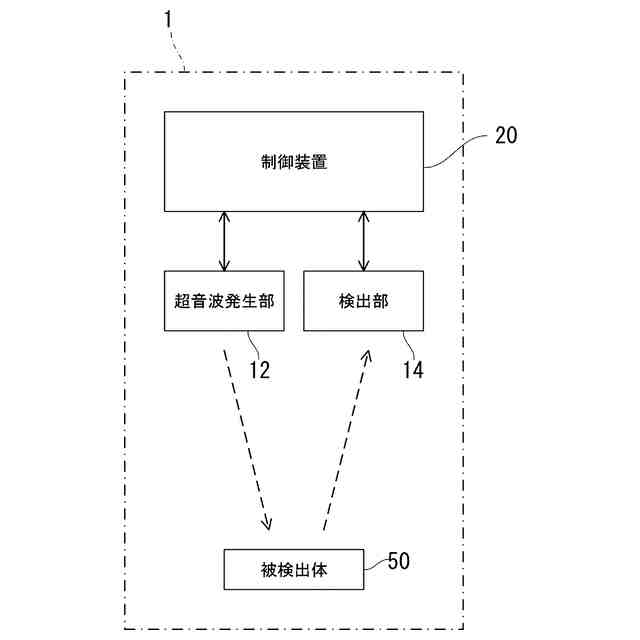

図２は、第１実施形態に係るシックナー用の検査装置の電気的構成等を説明する説明図である。

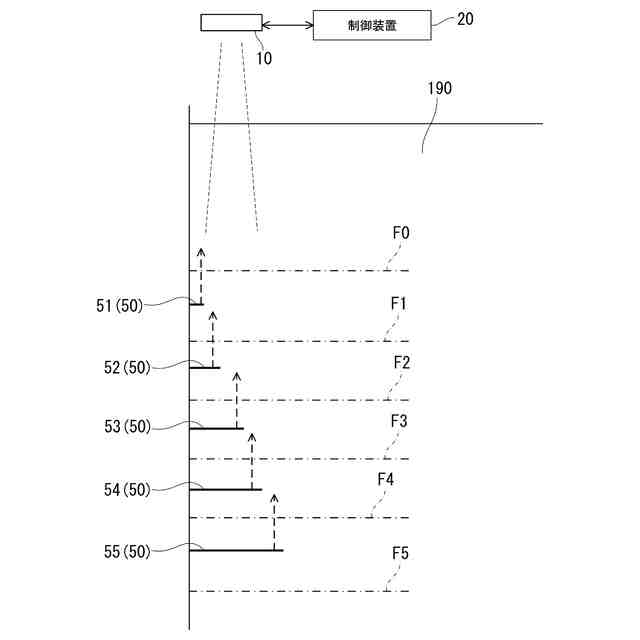

図３は、図１の一部を拡大して説明する説明図である。
【発明を実施するための形態】
【００１０】
以下では、本開示の実施形態が列記されて例示される。
（【００１１】以降は省略されています）
