公開番号2025175157
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2025158454,2024141053
出願日2025-09-24,2020-07-31
発明の名称ズームレンズ
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 15/20 20060101AFI20251120BHJP(光学)
要約【課題】長焦点距離かつ大口径比でありながら小型軽量化と高画質化を両立したズームレンズを提供すること。
【解決手段】ズームレンズは、物体側から像側へ順に配置された正の屈折力の第1レンズ群、負の屈折力の第2レンズ群、1以上のレンズ群を含む後群を有し、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、第1レンズ群は物体側から像側へ順に配置された正の屈折力の第1部分群、第2部分群からなり、第1部分群は第1正レンズを有し、第2部分群は第2正レンズと第1負レンズとを有し、第1正レンズは第1部分群を構成するレンズのうち焦点距離の絶対値が最も小さいレンズであり、第1負レンズは第2部分群を構成する負レンズのうち焦点距離の絶対値が最も小さいレンズであり、第1部分群から第2部分群までの光軸上の距離、第1部分群、第1レンズ群、第2レンズ群の焦点距離を各々適切に設定すること。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に配置された、正の屈折力の第１レンズ群、２つのレンズ群からなる中間群、１以上のレンズ群を含む後群からなり、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、
前記中間群は、中間レンズ群と負の屈折力の第２レンズ群とからなり、
前記第１レンズ群は、物体側から像側へ順に配置された、正の屈折力の第１部分群、第２部分群からなり、
前記第１部分群と前記第２部分群との光軸上の空気間隔は、前記第１レンズ群における光軸上の空気間隔のうち最大であり、
前記第１部分群は、第１正レンズからなり、
前記第２部分群は、第２正レンズと第１負レンズとを有し、
前記第１正レンズは、前記第１部分群を構成するレンズのうち焦点距離の絶対値が最も小さいレンズであり、
フォーカシングに際して、前記第１レンズ群は不動であり、
前記第１負レンズは、前記第２部分群を構成する負レンズのうち焦点距離の絶対値が最も小さいレンズであり、
前記第１部分群から前記第２部分群までの光軸上の距離をｄ１１、前記第１部分群の焦点距離をｆ１１、前記第１レンズ群の焦点距離をｆ１、前記第２レンズ群の焦点距離をｆ２とするとき、
０．０８＜ｄ１１／ｆ１１＜０．５０
０．７４＜ｆ１１／ｆ１＜１．３０
－８＜ｆ１／ｆ２＜－２
なる条件式を満足することを特徴とするズームレンズ。
続きを表示（約 1,300 文字）【請求項２】
前記第１部分群の物体側から数えてｉ番目のレンズの焦点距離をｆ１１ｉとするとき、
０．９＜Σｆ１１／｜ｆ１１ｉ｜＜１．２
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項３】
前記第１正レンズの物体側面の曲率半径をｒ１、前記第１正レンズの像側面の曲率半径をｒ２とするとき、
０．１＜（ｒ２＋ｒ１）／（ｒ２－ｒ１）＜２．０
なる条件式を満足することを特徴とする請求項１又は２に記載のズームレンズ。
【請求項４】
望遠端における前記第１レンズ群から前記第２レンズ群までの光軸上の距離をＤ１ｔ、広角端における前記第１レンズ群から前記第２レンズ群までの光軸上の距離をＤ１ｗとするとき、
０．３＜（Ｄ１ｔ－Ｄ１ｗ）／｜ｆ２｜＜２．０
なる条件式を満足することを特徴とする請求項１乃至３の何れか一項に記載のズームレンズ。
【請求項５】
望遠端における前記第１レンズ群の最も物体側のレンズ面から像面までの光軸上の距離をＬｔ、望遠端における前記ズームレンズの焦点距離をｆｔとするとき、
０．３９＜Ｌｔ／ｆｔ＜１．２０
なる条件式を満足することを特徴とする請求項１乃至４の何れか一項に記載のズームレンズ。
【請求項６】
前記第１レンズ群の最も物体側のレンズ面から前記第１レンズ群の最も像側のレンズ面までの光軸上の距離をＴ１、望遠端における前記第１レンズ群から前記第２レンズ群までの光軸上の距離をＤ１ｔ、望遠端における前記ズームレンズの焦点距離をｆｔとするとき、
０．２＜（Ｔ１＋Ｄ１ｔ）／ｆｔ＜０．９
なる条件式を満足することを特徴とする請求項１乃至５の何れか一項に記載のズームレンズ。
【請求項７】
前記第１レンズ群の最も物体側のレンズ面から前記第１レンズ群の最も像側のレンズ面までの光軸上の距離をＴ１、広角端における前記第１レンズ群から前記第２レンズ群までの光軸上の距離をＤ１ｗ、広角端における前記ズームレンズの焦点距離をｆｗとするとき、
０．１０＜（Ｔ１＋Ｄ１ｗ）／ｆｗ＜０．９５
なる条件式を満足することを特徴とする請求項１乃至６の何れか一項に記載のズームレンズ。
【請求項８】
望遠端における前記ズームレンズの焦点距離をｆｔとするとき、
０．２５＜ｆ１／ｆｔ＜１．２０
なる条件式を満足することを特徴とする請求項１乃至７の何れか一項に記載のズームレンズ。
【請求項９】
広角端における前記第２レンズ群の結像横倍率をβ２ｗとするとき、
－５．０＜β２ｗ＜－０．１
なる条件式を満足することを特徴とする請求項１乃至８の何れか一項に記載のズームレンズ。
【請求項１０】
前記第１正レンズのｄ線に対するアッベ数をνＬ１１Ｐ１とするとき、
６０＜νＬ１１Ｐ１＜１００
なる条件式を満足することを特徴とする請求項１乃至９の何れか一項に記載のズームレンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ズームレンズに関し、デジタルビデオカメラ、デジタルスチルカメラ、放送用カメラ、銀塩フィルム用カメラ、監視用カメラ等に好適なものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、最も物体側に正の屈折力を有するレンズ群を配置して、長焦点距離と大口径比を実現したズームレンズが提案されている（特許文献１乃至３参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１６７７４９号公報
特開２０１９－１２０７７３号公報
特開１９９４－２８９２９６号公報
【発明の開示】
【発明が解決しようとする課題】
【０００４】
しかしながら、望遠端の焦点距離が長く、Ｆナンバーの小さいズームレンズは前玉径が大きく、重量が増加してしまう。特許文献１乃至３のズームレンズでは、軽量化が不十分である。軽量化を実現するためにはレンズ構成枚数を減らすことが有効であるが、レンズ構成枚数を減らすと高画質化を実現することが困難となる。
【０００５】
本発明は、長焦点距離かつ大口径比でありながら小型軽量化と高画質化を両立したズームレンズを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一側面としてのズームレンズは、物体側から像側へ順に配置された、正の屈折力の第１レンズ群、２つのレンズ群からなる中間群、１以上のレンズ群を含む後群からなり、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、中間群は、中間レンズ群と負の屈折力の第２レンズ群とからなり、第１レンズ群は、物体側から像側へ順に配置された、正の屈折力の第１部分群、第２部分群からなり、前記第１部分群と前記第２部分群との光軸上の空気間隔は、前記第１レンズ群における光軸上の空気間隔のうち最大であり、第１部分群は、第１正レンズからなり、第２部分群は、第２正レンズと第１負レンズとを有し、第１正レンズは、第１部分群を構成するレンズのうち焦点距離の絶対値が最も小さいレンズであり、第１負レンズは、第２部分群を構成する負レンズのうち焦点距離の絶対値が最も小さいレンズであり、フォーカシングに際して、第１レンズ群は不動であり、第１部分群から第２部分群までの光軸上の距離をｄ１１、第１部分群の焦点距離をｆ１１、第１レンズ群の焦点距離をｆ１、第２レンズ群の焦点距離をｆ２とするとき、
０．０８＜ｄ１１／ｆ１１＜０．５０
０．７４＜ｆ１１／ｆ１＜１．３０
－８＜ｆ１／ｆ２＜－２
なる条件式を満足することを特徴とする。
【発明の効果】
【０００７】
本発明によれば、長焦点距離かつ大口径比でありながら小型軽量化と高画質化を両立したズームレンズを提供することができる。
【図面の簡単な説明】
【０００８】

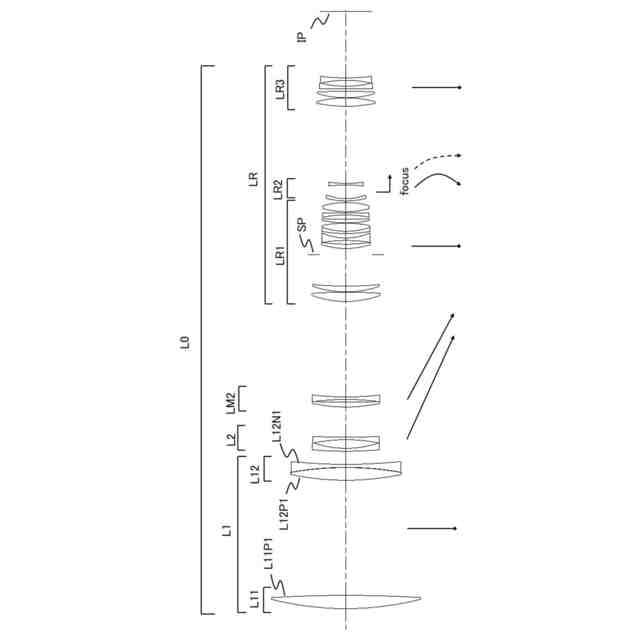

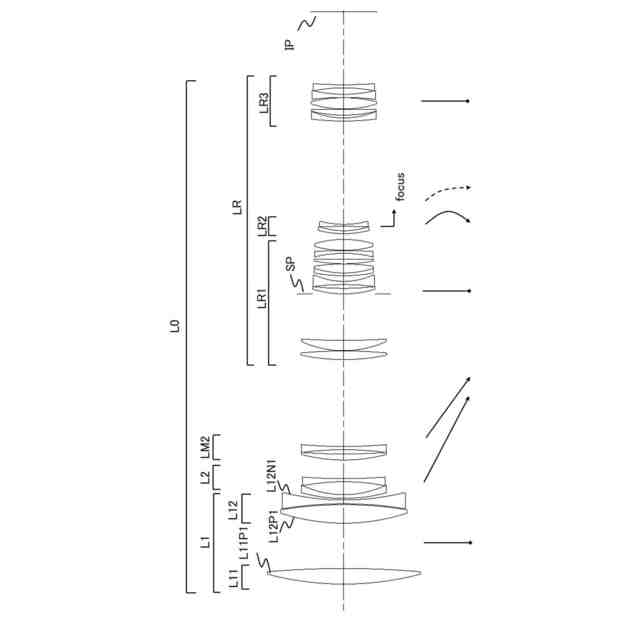

実施例１のズームレンズの無限遠合焦時の断面図である。

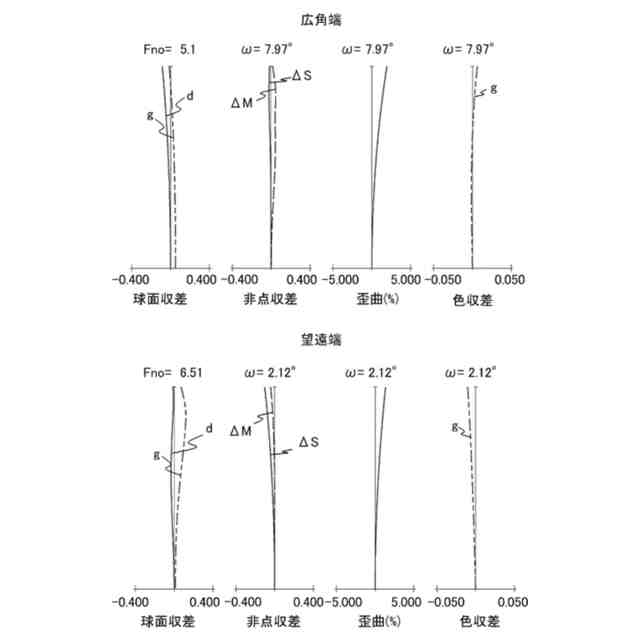

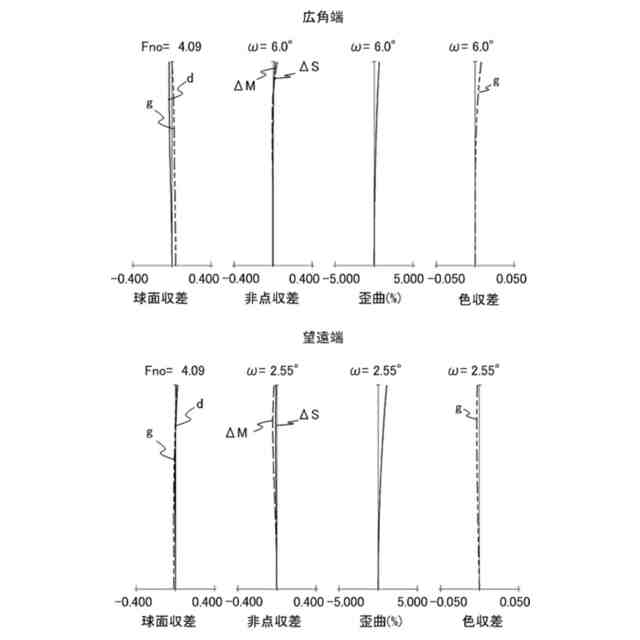

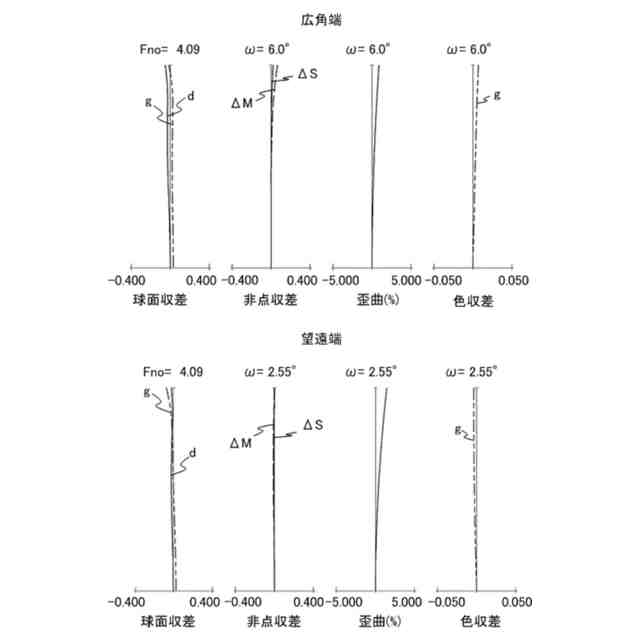

実施例１のズームレンズの無限遠合焦時の収差図である。
実施例２のズームレンズの無限遠合焦時の断面図である。
実施例２のズームレンズの無限遠合焦時の収差図である。
実施例３のズームレンズの無限遠合焦時の断面図である。
実施例３のズームレンズの無限遠合焦時の収差図である。
実施例４のズームレンズの無限遠合焦時の断面図である。
実施例４のズームレンズの無限遠合焦時の収差図である。
実施例５のズームレンズの無限遠合焦時の断面図である。
実施例５のズームレンズの無限遠合焦時の収差図である。
実施例６のズームレンズの無限遠合焦時の断面図である。
実施例６のズームレンズの無限遠合焦時の収差図である。
実施例７のズームレンズの無限遠合焦時の断面図である。
実施例７のズームレンズの無限遠合焦時の収差図である。
撮像装置の概略図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について、図面を参照しながら詳細に説明する。各図において、同一の部材については同一の参照番号を付し、重複する説明は省略する。
【００１０】
図１，３，５，７，９，１１，１３はそれぞれ、実施例１乃至７のズームレンズの無限遠合焦時の断面図である。各実施例のズームレンズは、デジタルビデオカメラ、デジタルスチルカメラ、放送用カメラ、銀塩フィルム用カメラ、監視用カメラ等の撮像装置に用いられる。
（【００１１】以降は省略されています）
